Cara menggunakan dashboard Simple Log Service - Simple Log Service

Visualisasi Simple Log Service adalah proses menampilkan data log mentah yang dihasilkan oleh sistem, aplikasi, atau layanan pada antarmuka grafis. Topik ini menjelaskan cara menggunakan dashboard untuk memantau dan memvisualisasikan data.

Lihat dashboard

Di konsol Simple Log Service, ikon menunjukkan parameter Dashboard, ikon menunjukkan parameter Dashboards, dan ikon menunjukkan parameter Dashboard Playlists.

Dashboards

Di panel navigasi sisi kiri, pilih Dashboard > Dashboards untuk melihat dashboard dalam proyek saat ini.

Playlist Dashboard

Di panel navigasi sisi kiri, pilih Dashboard > Dashboard Playlists untuk melihat playlist dashboard dalam proyek saat ini.

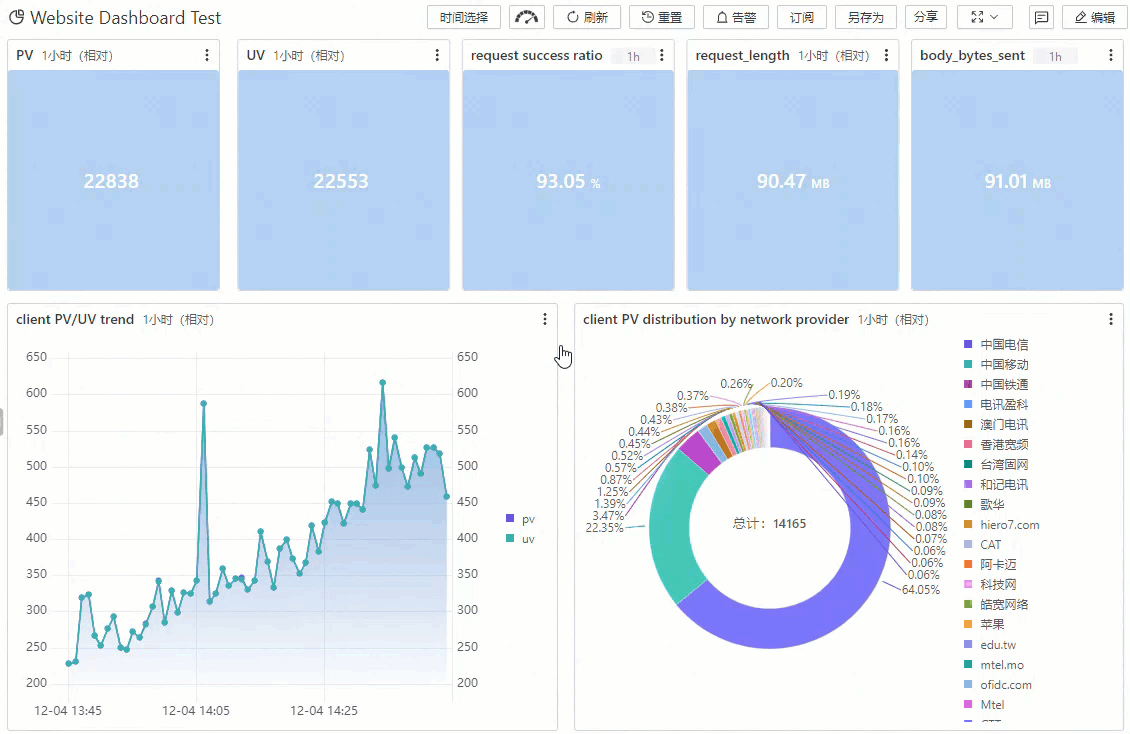

Mode dashboard

Mode tampilan

Secara default, mode tampilan digunakan saat Anda melihat dashboard. Dalam mode ini, Anda dapat melihat semua grafik dari sebuah dashboard serta melakukan operasi seperti menyegarkan data, berlangganan ke dashboard, dan membagikan halaman dashboard.

Penjelasan mode tampilan

Bagian	Operasi yang didukung
Daftar dashboard	Di panel navigasi sisi kiri, pilih Dashboard > Dashboards untuk melihat dashboard dalam proyek saat ini. Anda juga dapat mengklik sebuah dashboard untuk masuk ke mode tampilan.
Bagian operasi	Select Time Range: Tentukan rentang waktu query untuk dashboard. Untuk informasi lebih lanjut, lihat Tentukan rentang waktu query untuk dashboard. Setelah Anda menentukan rentang waktu query untuk dashboard, semua grafik pada dashboard menampilkan hasil query dan analisis berdasarkan rentang waktu yang sama. SQL Enhancement: Gunakan fitur peningkatan SQL untuk mengoptimalkan pernyataan query. Refresh: Klik Sekali atau Segarkan Otomatis dalam daftar drop-down Segarkan untuk menyegarkan data pada dashboard. Untuk informasi lebih lanjut, lihat Segarkan data pada dashboard secara manual atau otomatis. Reset: Mengatur ulang rentang waktu kueri untuk semua grafik di dasbor ke rentang waktu default. Alerts: Buat aturan peringatan untuk grafik pada dashboard. Untuk informasi lebih lanjut, lihat Konfigurasikan aturan peringatan di Layanan Log Sederhana. Subscribe: Berlangganan ke dashboard. Setelah Anda berlangganan ke dashboard, Anda dapat merender dashboard sebagai gambar secara berkala dan mengirimkan gambar tersebut kepada personel tertentu melalui email atau DingTalk. Untuk informasi lebih lanjut, lihat Berlangganan ke dashboard. Save As: Simpan pengaturan pada dashboard untuk membuat dashboard lain dan segarkan halaman dashboard saat ini. Kemudian, Anda dapat melihat dashboard baru di daftar dashboard. Share: Bagikan dashboard dengan pengguna lain dalam mode tanpa kata sandi. Untuk informasi lebih lanjut, lihat Bagikan halaman dashboard dalam mode tanpa kata sandi. Full Screen: Klik Full Screen atau Windowed Full Screen dalam daftar drop-down layar penuh untuk menampilkan halaman dashboard dalam mode layar penuh. Jika mode layar penuh tidak diperlukan, Anda dapat menekan tombol Esc untuk keluar dari mode tersebut. User Experience Survey on Dashboards: Berikan umpan balik Anda. Umpan balik Anda sangat dihargai. Edit: Klik Edit untuk masuk ke mode edit dashboard.
Filter	Tambahkan filter. Setelah Anda menambahkan filter ke dashboard, filter tersebut akan ditampilkan pada dashboard. Untuk informasi lebih lanjut, lihat Tambahkan filter.
Bagian grafik	Di sudut kanan atas grafik, klik dan pilih salah satu item berikut: View, Create Password-free Share, Preview Query Statement, Select a time range, Save as Alert, Download Chart, dan Download Chart Data. Jika Anda memilih Unduh Grafik, grafik akan diunduh dalam format PNG. Jika Anda memilih Unduh Data Grafik, grafik akan diunduh dalam format CSV.

Mode edit

Anda dapat mengklik Edit pada dashboard untuk masuk ke mode edit. Dalam mode ini, Anda dapat melakukan operasi seperti mengubah nama dashboard, menambahkan grafik, mengganti tata letak, mengedit grafik yang ada, dan mengimpor grafik ke dashboard.

Penjelasan Mode Edit

Bagian	Operasi yang didukung
Daftar dashboard	Di panel navigasi sisi kiri, pilih Dashboard > Dashboards untuk melihat dashboard dalam proyek saat ini. Anda juga dapat mengklik Edit pada dashboard untuk masuk ke mode edit.
Bagian operasi	Cancel: Batalkan modifikasi terakhir pada grafik dan pulihkan grafik ke keadaan semula. Redo: Pulihkan modifikasi yang dibatalkan. Move Layer to Top: Bawa grafik ke depan. Move Layer to Bottom: Mengirim bagan ke belakang. Configure the alignment mode: Sesuaikan perataan grafik. Contoh: Rata Kiri dan Rata Kanan. Configure the position and size of the chart: Konfigurasikan parameter L, T, W, dan H untuk menyesuaikan posisi dan ukuran grafik. Filter: Tambahkan filter untuk menyaring data pada dashboard. Untuk informasi lebih lanjut, lihat Tambahkan filter. Delete: Hapus satu atau beberapa grafik sekaligus. Add: Anda dapat menambahkan chart, connection line dan graphic ke dashboard. Chart: Klik Add Chart untuk menambahkan grafik atau grafik (Pro) ke dashboard. Untuk informasi lebih lanjut, lihat Ikhtisar grafik (Pro) dan Ikhtisar grafik. Connection Line: Pilih line type, line style, line width dan line color. Anda dapat menambahkan dan mengonfigurasi garis untuk menghubungkan grafik. Graphics: Tambahkan rectangle, rhombus, text, atau custom Scalable Vector Graphics (SVG) ke dashboard. Import Chart: Impor grafik ke dashboard. Switch Layout: Ganti tata letak dashboard. Layanan Log Sederhana menyediakan dua mode tata letak untuk dashboard: Grid Layout dan Free Layout. Historical Versions: Lihat operasi historis pada dashboard. Jika Anda secara tidak sengaja melakukan operasi pada dashboard, Anda dapat menggunakan fitur versi dashboard untuk memulihkan dashboard ke versi sebelumnya. Penting Hingga 20 versi dapat disimpan untuk sebuah dashboard. Anda tidak dapat memanggil Operasi API untuk mengelola versi dashboard. Jika Anda melakukan operasi pemulihan, versi yang Anda gunakan akan menimpa pengaturan dashboard saat ini. Lanjutkan dengan hati-hati. Dashboard Settings: Konfigurasikan pengaturan untuk dashboard. Di halaman Pengaturan Dashboard dari dashboard, Anda dapat memulihkan versi historis dashboard, memodifikasi skrip JSON dari dashboard, dan mengelola filter. Save: Menyimpan operasi. Jika Anda berada dalam mode edit, Anda harus menyimpan operasi untuk menerapkannya. Cancel: Klik Batalkan untuk keluar dari mode edit.
Bagian grafik	Di sudut kanan atas grafik, klik untuk mengedit, menyalin, atau menghapus grafik.

Kelola dashboard

Segarkan data pada dashboard

Anda dapat menyegarkan data pada dashboard secara manual atau menentukan interval pembaruan otomatis.

Di sudut kanan atas halaman dashboard, pilih Refresh > Once. Data pada dashboard akan diperbarui segera.
Di sudut kanan atas halaman dashboard, pilih Refresh > Automatic Refresh. Data pada dashboard diperbarui secara otomatis berdasarkan interval yang ditentukan (15 detik, 60 detik, 5 menit, atau 15 menit).

Query data pada dashboard

Anda dapat menentukan rentang waktu query untuk dashboard. Setelah rentang waktu query ditentukan, semua grafik pada dashboard akan menampilkan hasil query dan analisis berdasarkan rentang waktu yang sama.

Penting

Rentang waktu query hanya berlaku sementara. Simple Log Service tidak menyimpan pengaturan ini. Saat membuka dashboard lain kali, hasil query dan analisis akan ditampilkan berdasarkan rentang waktu default.

Tentukan Rentang Waktu Query

Di bilah navigasi atas halaman dashboard, klik Select Time Range untuk menentukan rentang waktu query. Setelah Anda menentukan rentang waktu query, Anda dapat mengarahkan pointer ke waktu yang ditampilkan untuk melihat rentang waktu spesifik.

Rentang waktu	Deskripsi
Rentang waktu relatif	Meminta data log yang dihasilkan dalam rentang waktu yang berakhir dengan waktu saat ini, seperti 1 menit terakhir, 5 menit terakhir, atau 15 menit terakhir. Misalnya, jika waktu saat ini adalah 19:20:31 dan 1 Jam dipilih sebagai rentang waktu relatif, grafik pada dashboard menampilkan data log yang dihasilkan dari 18:20:31 hingga 19:20:31.
Jangka waktu	Meminta data log yang dihasilkan dalam rentang waktu yang dimulai dan diakhiri pada menit atau jam. Misalnya, jika waktu saat ini adalah 19:20:31 dan 1 Jam dipilih sebagai jangka waktu, grafik pada dashboard menampilkan data log yang dihasilkan dari 18:00:00 hingga 19:00:00.
Rentang waktu kustom	Meminta data log yang dihasilkan dalam rentang waktu yang Anda tentukan.

Lihat Data yang Memenuhi Kondisi Filter pada Dashboard
Di bilah navigasi atas halaman dashboard, klik Select Time Range untuk menentukan rentang waktu query. Selanjutnya, klik ikon Filter pada dashboard untuk menambahkan kondisi filter. Dengan cara ini, sistem akan meminta data log yang dihasilkan dalam rentang waktu yang ditentukan dan memenuhi kondisi filter yang telah ditetapkan. Sebagai contoh, jika tanggal saat ini adalah 6 September 2024, parameter Yesterday(Relative) dipilih untuk Pilih Rentang Waktu, GET dipilih sebagai filter untuk method, dan 200 dipilih sebagai filter untuk status. Sistem kemudian akan meminta data log yang memenuhi kondisi berikut: Data log dihasilkan dari 00:00:00 pada 5 September 2024 hingga 00:00:00 pada 6 September 2024, dengan bidang method bernilai GET dan bidang status bernilai 200.

Bagikan dashboard

Setelah membuat dashboard, Anda dapat membagikan halaman dashboard menggunakan akun DingTalk, WeCom, atau Alibaba Cloud. Anda juga dapat menyematkan halaman dashboard ke dalam dokumentasi DingTalk. Untuk informasi lebih lanjut, lihat Bagikan dan Integrasikan Halaman Dashboard dalam Mode Tanpa Kata Sandi.

Berlangganan ke dashboard

Setelah membuat dashboard, Anda dapat merender dashboard sebagai gambar secara berkala dan mengirimkannya kepada personel tertentu melalui email atau DingTalk.

Penting

Perhatikan batasan-batasan berikut saat berlangganan ke dashboard:

Anda hanya dapat membuat satu tugas langganan untuk sebuah dashboard.
Simple Log Service dapat mengirim hingga 50 email ke setiap kotak surat per hari.
Anda dapat membuat hingga total 100 tugas langganan dan tugas peringatan dalam sebuah proyek. Untuk meningkatkan kuota, ajukan atau tiket.
Jika tabel ditampilkan di beberapa halaman, Simple Log Service hanya mengirimkan snapshot halaman pertama kepada penerima.
Langganan tidak mendukung data lintas proyek. Jika dashboard mengambil data dari proyek yang berbeda, fitur langganan tidak akan dapat mengakses data tersebut.

Deskripsi Parameter

Parameter	Deskripsi
Subscription Name	Nama tugas langganan.
Frequency	Frekuensi pengiriman notifikasi setelah Anda berlangganan ke dashboard. Nilai valid: Hourly: Notifikasi dikirim setiap jam. Daily: Notifikasi dikirim pada waktu tetap setiap hari. Weekly: Notifikasi dikirim pada waktu tertentu di hari yang ditentukan setiap minggu. Fixed Interval: Notifikasi dikirim pada interval tetap. Unit: hari. Cron: Notifikasi dikirim pada interval yang ditentukan oleh ekspresi cron. Ekspresi cron dapat menentukan interval yang akurat hingga menit. Kami merekomendasikan agar Anda menentukan interval lebih dari 1 jam. Misalnya, * 0/1 * * * menunjukkan bahwa notifikasi dikirim pada interval 1 jam mulai dari 00:00.
Global Time	Default: Rentang waktu query default dari dashboard digunakan dalam notifikasi. Rentang waktu tersebut sama dengan rentang waktu query grafik pada dashboard. Catatan Pada dashboard dalam mode tampilan, Anda dapat menentukan rentang waktu query untuk grafik. Namun, rentang waktu query ini hanya untuk penggunaan sementara. Pada dashboard dalam mode edit, Anda dapat mengklik dua kali grafik. Di halaman Edit Grafik, Anda dapat memodifikasi rentang waktu query grafik. Layanan Log Sederhana menyimpan rentang waktu query. Lain kali Anda membuka grafik, grafik ditampilkan berdasarkan rentang waktu query yang disimpan. Custom: Rentang waktu query yang Anda tentukan digunakan dalam notifikasi.
Add Watermark	Menentukan apakah akan menambahkan watermark ke gambar yang dihasilkan. Konten watermark adalah alamat metode notifikasi, seperti alamat email.
Notifications	Metode notifikasi yang didukung. Nilai valid: Email, Webhook - DingTalk ChatBot, WebHook-Feishu Chat Bot, Webhook-WeCom Bot, dan Webhook Kustom. Email Masukkan alamat email di bidang Recipient. Pisahkan beberapa alamat email dengan koma (,). Tentukan subjek untuk email di bidang Subject. Jika Anda tidak memasukkan subjek, Layanan Log Sederhana menggunakan subjek default, yaitu Laporan Layanan Log Sederhana. Webhook Masukkan URL webhook chatbot yang diperlukan di bidang Request URL. Untuk informasi lebih lanjut tentang cara mendapatkan URL webhook chatbot DingTalk, lihat Metode notifikasi. Tentukan judul untuk notifikasi di bidang Title.

Tambahkan filter ke dashboard

Setelah menambahkan filter ke dashboard, Anda dapat menyaring semua grafik dalam dashboard berdasarkan kriteria yang ditentukan tanpa memodifikasi pernyataan query analisis. Untuk informasi lebih lanjut, lihat Filter Data pada Grafik atau Dashboard.

Mainkan dashboard

Buat Playlist Dashboard: Jika tidak ada playlist dashboard yang tersedia dalam proyek saat ini, Anda dapat mengklik Create Now atau untuk membuat playlist dashboard.

Di kotak dialog Create Dashboard Playlist, konfigurasikan parameter dan klik OK. Tabel berikut menjelaskan parameter.

Parameter	Deskripsi
Playlist Name	Nama playlist.
Play Interval	Interval pemutaran dashboard.
Name of Dashboard to Play	Dashboard yang ingin Anda putar. Anda dapat menambahkan dashboard yang termasuk dalam proyek lain dari proyek saat ini.

Mainkan Dashboard: Klik playlist yang Anda buat. Di sudut kanan atas halaman playlist, klik Play. Sistem akan memutar dashboard yang ditentukan pada interval yang ditentukan. Anda juga dapat mengklik Previous Page atau Next page untuk memutar dashboard secara manual.

Lakukan analisis drill-down

Ketika kesalahan terdeteksi pada dashboard, Anda dapat mengonfigurasi kejadian interaksi untuk melakukan analisis drill-down secara efisien. Untuk informasi lebih lanjut, lihat Konfigurasikan Kejadian Interaksi untuk Dashboard untuk Melakukan Analisis Drill-Down. Misalnya, Anda dapat mengonfigurasi kejadian interaksi untuk meminta dan menganalisis log di Logstore terkait, melakukan analisis jejak, atau mengakses dashboard terkait untuk memecahkan masalah kesalahan. Untuk informasi lebih lanjut, lihat Lakukan Analisis Drill-Down pada Dashboard untuk Memecahkan Masalah Kesalahan.

Jenis grafik yang didukung

Tabel (Pro)

Tabel (Pro) terdiri dari satu atau lebih kelompok sel yang diatur menjadi baris dan kolom. Baris pertama disebut header tabel (Pro), yang menentukan isi dan makna setiap kolom. Dalam contoh berikut, pernyataan query meminta jumlah byte dalam tubuh setiap respons berdasarkan bidang http_referer. Jumlah tersebut ditentukan oleh bidang body_bytes_sent, dan nilai-nilai bidang ini ditampilkan dalam grafik garis.

(*)| SELECT http_referer, array_agg(body_bytes_sent) as body_bytes_sent GROUP BY  http_referer

Skenario: Anda dapat menggunakan tabel (Pro) untuk menampilkan nilai setiap item data secara akurat. Untuk informasi lebih lanjut, lihat Tabel. Tabel (Pro) cocok untuk skenario seperti analisis data, laporan keuangan, dan catatan eksperimen ilmiah.

Grafik garis (Pro)

Grafik garis (Pro) digunakan untuk menganalisis perubahan nilai variabel kategoris selama rentang waktu kontinu. Analisis ini biasanya didasarkan pada rentang waktu tertentu, memungkinkan Anda melihat tren nilai secara intuitif. Sebagai contoh, Anda dapat memeriksa jumlah tampilan halaman (PV) pada setiap titik waktu dan menampilkan tren PV dalam grafik garis (Pro).

(*)| select __time__ - __time__ % 60 as time, COUNT(*) as pv, COUNT(*) + 50 as pv2, COUNT(*) - 50 as pv3 GROUP BY time order by time

Skenario: Anda dapat menggunakan grafik garis (Pro) untuk menampilkan tren data berdasarkan waktu atau variabel kontinu lainnya. Untuk informasi lebih lanjut, lihat Grafik garis. Grafik garis (Pro) cocok untuk menganalisis data deret waktu, seperti harga saham, perubahan suhu, dan data penjualan. Dalam grafik garis (Pro), Anda dapat melihat karakteristik perubahan nilai berikut selama rentang waktu tertentu:

Penambahan atau pengurangan
Tingkat penambahan atau pengurangan
Pola penambahan atau pengurangan, seperti periodisitas.
Nilai puncak dan nilai bawah.

Grafik kolom (Pro)

Grafik kolom (Pro) menggunakan batang vertikal untuk menampilkan nilai dari berbagai kategori. Anda dapat menggunakan grafik kolom (Pro) untuk menampilkan jumlah nilai di setiap kategori. Misalnya, Anda dapat menggunakan grafik kolom (Pro) untuk menampilkan 5 host teratas yang memiliki jumlah pengunjung unik (UV) terbesar dan menampilkan PV host tersebut.

(*)| select host, COUNT(*) as pv, approx_distinct(remote_addr) as uv GROUP BY host ORDER BY uv desc LIMIT 5

Skenario: Anda dapat menggunakan grafik kolom (Pro) untuk membandingkan ukuran data di kategori yang berbeda atau pada titik waktu yang berbeda. Untuk informasi lebih lanjut, lihat Grafik Kolom. Grafik kolom (Pro) cocok untuk menampilkan data yang dikategorikan, seperti volume penjualan produk yang berbeda dan populasi di wilayah yang berbeda.

Grafik nilai tunggal (Pro)

Grafik nilai tunggal (Pro) mencakup satu atau lebih grafik nilai tunggal yang digunakan untuk menampilkan nilai numerik tunggal. Sebagai contoh, Anda dapat menggunakan Grafik nilai tunggal (Pro) untuk menampilkan PV dalam 15 menit terakhir.

(*)| select COUNT(*) as PV

Skenario: Anda dapat menggunakan grafik nilai tunggal (Pro) untuk menampilkan nilai dan tren metrik utama. Grafik nilai tunggal (Pro) cocok untuk skenario di mana Anda ingin memantau status layanan dan pengecualian. Untuk informasi lebih lanjut, lihat Grafik Statistik.

Grafik pie (Pro)

Grafik pie (Pro) dibagi menjadi beberapa irisan berdasarkan persentase kategori. Setiap irisan menunjukkan persentase kategori data, dengan total semua persentase sama dengan 100%. Misalnya, Anda dapat menggunakan grafik pie (Pro) untuk menampilkan jumlah penggunaan metode permintaan. Bidang request_method menentukan metode permintaan yang digunakan, seperti GET dan POST.

(*)| SELECT request_method, arbitrary(request_length) as len, COUNT(*) as c  group by request_method

Skenario: Anda dapat menggunakan grafik pie (Pro) untuk menampilkan proporsi semua kategori. Untuk informasi lebih lanjut, lihat Grafik Pie. Grafik pie (Pro) cocok untuk menampilkan proporsi setiap kategori terhadap keseluruhan, seperti pangsa pasar setiap produk dan proporsi anggaran setiap departemen.

Peta (Pro)

Anda dapat mewarnai dan menandai peta untuk menampilkan data geografis. Misalnya, Anda dapat menggunakan peta (Pro) untuk menampilkan jumlah rekaman untuk setiap negara.

(*)| select  ip_to_country(remote_addr) as address, count(1) as count group by address order by count desc limit 10

Skenario: Anda dapat menggunakan peta (Pro) untuk menampilkan data spasial geografis. Untuk informasi lebih lanjut, lihat Peta. Peta (Pro) cocok untuk menganalisis data geografis, seperti distribusi populasi, ekspansi perkotaan, dan aliran lalu lintas.

Untuk informasi lebih lanjut, lihat Diagram alir, Gauge batang, Histogram, Grafik radar, Tabel silang, Grafik sebar, Grafik topologi, Grafik nyala api, Grafik markdown, Grafik timeline, Awan kata, Diagram Sankey, Peta jejak, Grafik treemap, Grafik timeline status, dan Grafik corong.

Referensi

Untuk informasi lebih lanjut tentang cara membuat dashboard, lihat Buat Dashboard. Untuk informasi lebih lanjut tentang cara membagikan halaman dashboard, lihat Bagikan dan Integrasikan Halaman Dashboard dalam Mode Tanpa Kata Sandi.
Untuk informasi lebih lanjut tentang cara mengidentifikasi metrik abnormal menggunakan dashboard, lihat Gunakan Dashboard untuk Mengidentifikasi Metrik Abnormal. Untuk informasi lebih lanjut tentang cara memecahkan masalah kesalahan, lihat Lakukan Analisis Drill-Down pada Dashboard untuk Memecahkan Masalah Kesalahan.
Layanan Log Sederhana dapat menampilkan hasil query dan analisis dalam bentuk grafik. Untuk informasi lebih lanjut, lihat Ikhtisar grafik dan Ikhtisar grafik (Pro).
Simple Log Service memungkinkan Anda menyimpan hasil query dan analisis sebagai grafik ke dashboard. Untuk informasi lebih lanjut, lihat Tambahkan Grafik ke Dashboard dan Tambahkan Grafik (Pro) ke Dashboard.
Untuk informasi lebih lanjut tentang filter tipe Filter, lihat Tambahkan Filter Tipe Filter. Untuk informasi lebih lanjut tentang filter tipe Penggantian Variabel, lihat Tambahkan Filter Tipe Penggantian Variabel.
