Grafik radar memvisualisasikan data multidimensi sehingga memudahkan perbandingan beberapa deret data pada dimensi yang sama.
Ikhtisar
Grafik radar sangat ideal untuk membandingkan beberapa deret data pada dimensi yang sama.

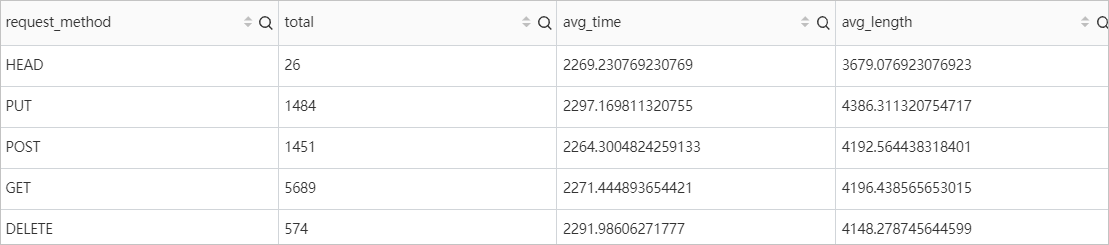

Sebagai contoh, hasil kueri dan analisis berisi empat kolom: request_method, total, avg_time, dan avg_length. Kolom-kolom ini merepresentasikan jumlah total permintaan, waktu respons rata-rata, dan panjang respons rata-rata untuk berbagai metode permintaan HTTP, seperti HEAD, PUT, POST, GET, dan DELETE. Grafik radar dapat menggunakan data ini untuk membandingkan metrik-metrik tersebut.

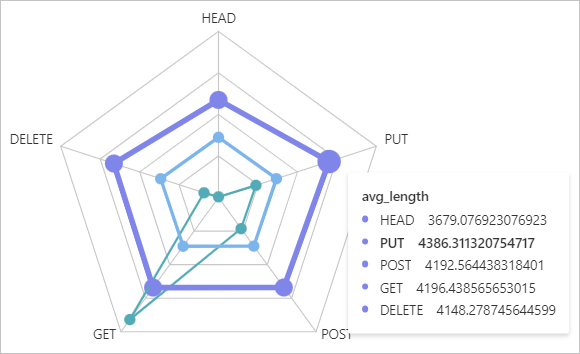

Grafik radar berikut memvisualisasikan metrik-metrik tersebut untuk setiap metode permintaan.
Untuk menambahkan grafik ke Dasbor, lihat Tambahkan grafik statistik ke Dasbor.
Pengaturan umum
Konfigurasikan properti tampilan global untuk grafik radar.
-
Pengaturan dasar
Parameter
Deskripsi
Title
Judul grafik radar.
Display Title
Aktifkan sakelar ini untuk menampilkan judul pada grafik radar.
Display Border
Aktifkan sakelar ini untuk menampilkan garis batas di sekeliling grafik radar.
Display Background
Aktifkan sakelar ini untuk menerapkan warna latar belakang pada grafik radar.
Display Time
Aktifkan sakelar ini untuk menampilkan waktu kueri pada grafik radar.
Fixed Time
Aktifkan sakelar ini untuk memperbaiki rentang waktu kueri. Rentang waktu tetap ini tidak dipengaruhi oleh pengaturan waktu global Dasbor.
-
Pengaturan standar
Parameter
Deskripsi
Format
Format tampilan nilai numerik.
Unit
Unit nilai numerik.
Number of Digits after Decimal Point
Jumlah tempat desimal untuk nilai numerik.
Display Name
Nama kustom untuk item legenda.
Terapkan satu nama tampilan untuk semua item legenda. Untuk memberi nama item tertentu, gunakan pengaturan bidang.
Color Scheme
Skema warna untuk grafik radar.
-
Built-in: Gunakan palet warna bawaan.
-
Solid: Pilih satu warna.
-
-
Pengaturan kueri dan analisis
Parameter
Deskripsi
Category
Bidang yang digunakan untuk mengkategorikan data.
Value Column
Bidang yang berisi nilai numerik untuk grafik.
-
Pengaturan grafik radar
Parameter
Deskripsi
Radar chart type
Bentuk grafik radar. Nilai yang valid: Polygon dan Circle.
-
Pengaturan grafis
Parameter
Deskripsi
Point Size
Ukuran titik data pada grafik radar.
Line Width
Lebar garis penghubung pada grafik radar.
-
Pengaturan legenda
Parameter
Deskripsi
Display Legend
Aktifkan sakelar ini untuk menampilkan legenda pada grafik radar.
Legend Position
Posisi legenda.
Actions
Aksi yang dipicu ketika pengguna mengklik item legenda.
-
Single: Menampilkan hanya deret data yang diklik.
-
Switch: Menyembunyikan deret data yang diklik. Klik lagi item tersebut untuk menampilkannya.
Maximum width (height)%
Lebar atau tinggi maksimum legenda, dinyatakan sebagai persentase dari area grafik.
-
-
Penggantian variabel
Parameter
Deskripsi
Variable substitution
Penggantian variabel menambahkan filter bertipe variabel ke grafik. Setelah dikonfigurasi di General configurations, filter akan muncul di pojok kiri atas grafik. Saat Anda memilih suatu nilai, Simple Log Service mengganti variabel dalam pernyataan kueri dan menjalankan ulang analisis. Contoh 2: Atur penggantian variabel.
-
Tautan dokumentasi
Parameter
Deskripsi
Add Documentation Link
Menambahkan tautan dokumentasi kustom atau deskripsi. Saat dikonfigurasi, informasi ini akan muncul di pojok kanan atas grafik radar.
Pengaturan bidang
Pengaturan bidang memungkinkan Anda menyesuaikan visualisasi hasil kueri tunggal atau kolom tertentu dalam hasil tersebut. Untuk deskripsi item konfigurasi, lihat Pengaturan umum.
Pada tab Field Configuration, Anda dapat mengatur warna, lebar, dan properti lainnya yang berbeda untuk garis penghubung setiap kolom. Contoh berikut menunjukkan dua konfigurasi bidang.
-
A > avg_length: Mengonfigurasi kolom avg_length dari Kueri A. Warna garis penghubung berwarna merah muda, lebar garis penghubung adalah 5, dan ukuran titik adalah 8.
-
A > avg_time: Mengonfigurasi kolom avg_time dari Kueri A. Lebar garis penghubung adalah 3, dan ukuran titik adalah 5.
Event drill-down
Event drill-down memungkinkan Anda melakukan analisis lebih mendalam pada bidang tertentu atau seluruh kueri. Event yang tersedia meliputi membuka Logstore, pencarian tersimpan, Dasbor, analisis jejak, detail jejak, serta membuat tautan HTTP kustom. Untuk informasi lebih lanjut, lihat Tambahkan event drill-down ke Dasbor.
Sebagai contoh, A > avg_length merepresentasikan pengaturan event drill-down untuk kolom avg_length dari Kueri A. Jika Anda mengatur event drill-down untuk kolom avg_length ke Open Logstore, Anda dapat mengklik titik apa pun pada garis penghubung merah muda, lalu memilih Open Logstore untuk menuju Logstore yang ditentukan.
