Simple Log Service:Buat dasbor

Panduan cepat

Contoh ini membuat dasbor berdasarkan log akses CLB untuk memantau tren page view (PV) berdasarkan metode permintaan yang berbeda. Contoh ini juga menunjukkan cara menambahkan filter guna melihat tren PV dari metode permintaan tertentu. Contoh log-nya sebagai berikut:

{
    "body_bytes_sent": "1346",
    "client_ip": "118.*.*.125",
    "host": "www.*.*.com",
    "http_host": "www.*.*.com",
    "request_length": "15**",
    "request_method": "PUT",
    "request_time": "26",
    "scheme": "https",
    "slbid": "slb-02",
    "status": "200",
    "upstream_addr": "133.*.*.113",
    "upstream_response_time": "18",
    "upstream_status": "200",
    "vip_addr": "39.*.*.121",
    "__pack_meta__": "1|MTcyNDE*==|120|119",
    "__topic__": "slb_layer7",
    "__source__": "127.0.0.1",
    "__tag__:__receive_time__": "1725349464",
    "__tag__:__receive_time___0": "1725349464",
    "__time__": "1725349464"
}

Untuk membuat dasbor di Simple Log Service, ikuti tiga langkah berikut:

1. Tambahkan dasbor: Pertama, tambahkan dasbor di Konsol Simple Log Service untuk menampung grafik-grafik terkait Anda.

2. Tambahkan grafik: Selanjutnya, tambahkan grafik ke dasbor untuk memvisualisasikan hasil kueri Anda.

3. Tambahkan filter: Terakhir, tambahkan filter untuk mempersempit data grafik berdasarkan bidang tertentu dalam pernyataan kueri Anda.

1. Tambahkan dasbor

Masuk ke Konsol Simple Log Service, pilih proyek yang dituju, lalu buka halaman Dashboard > Dashboards untuk menambahkan dasbor.

2. Tambahkan grafik

1. Klik Add New Chart.



2. Konfigurasikan dan simpan grafik:

   1. Di sisi kiri halaman, konfigurasikan rentang waktu, Logstore, dan pernyataan kueri.

   2. Di sisi kanan halaman, konfigurasikan jenis grafik, sumbu-x, sumbu-y, dan kolom agregasi. Klik Apply di bagian atas halaman untuk melihat pratinjau grafik, lalu klik OK untuk menyimpan grafik.

      Pernyataan kuerinya sebagai berikut:

      SELECT
          DATE_FORMAT(DATE_TRUNC('minute', __time__), '%m-%d %H:%i') AS t,
          request_method,
          COUNT(*) AS pv
      GROUP BY
          t,
          request_method
      ORDER BY
          t ASC
      LIMIT 10000;



3. Tarik grafik untuk mengubah ukurannya, lalu klik Save di pojok kanan atas.



3. Tambahkan filter

Grafik saat ini menampilkan PV untuk semua metode permintaan. Untuk melihat PV hanya untuk metode tertentu tanpa mengubah pernyataan kueri, Anda dapat menambahkan filter dan memilih metode yang diinginkan dari daftar drop-down.

1. Di halaman dasbor, klik Edit di pojok kanan atas untuk masuk ke mode edit. Klik tombol di bagian atas halaman untuk membuat filter.



2. Konfigurasikan filter.

   Filter mencari hasil kueri asli untuk log yang berisi pasangan Key:Value tertentu.

   Di panel sebelah kanan, atur Key menjadi request_method sebagai kondisi filter. Lalu, aktifkan toggle Add Dynamic List Item dan masukkan pernyataan kueri *|select distinct request_method untuk mengambil semua nilai unik dari bidang request_method. Nilai-nilai ini akan mengisi daftar drop-down filter.



3. Klik Save di pojok kanan atas dasbor.

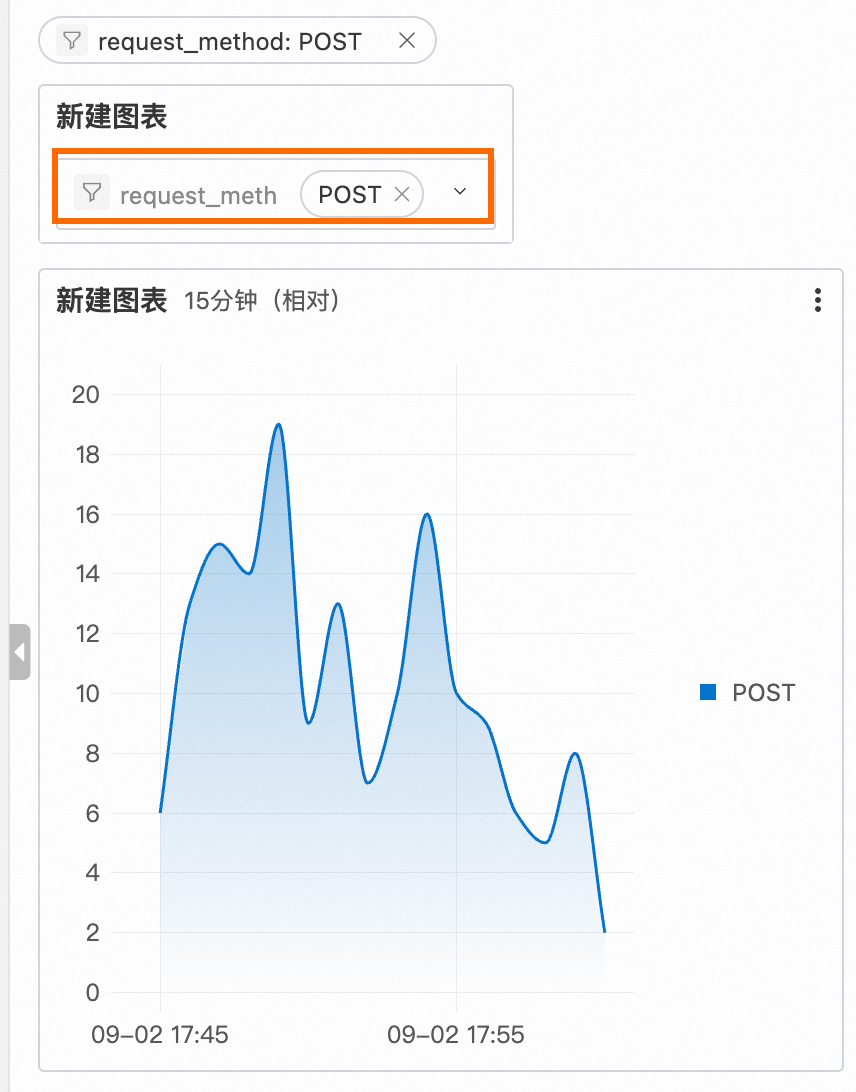

4. Dari daftar drop-down, pilih POST. Grafik kemudian hanya menampilkan PV untuk metode permintaan yang dipilih.



Dokumen terkait

• Topik ini menjelaskan cara membuat satu grafik. Anda dapat menambahkan beberapa grafik terkait ke dalam satu dasbor agar dapat dilihat di satu tempat. Untuk informasi tentang cara mengonfigurasi dasbor dan menjelajahi jenis grafik tambahan, lihat Use dashboards.

• Setelah membuat dasbor, Anda dapat membagikannya melalui DingTalk, WeCom, atau Akun Alibaba Cloud. Anda juga dapat menghasilkan URL untuk berbagi tanpa kata sandi. Untuk informasi selengkapnya, lihat Passwordless sharing and integration of dashboards.

• Jika Anda menemukan anomali pada dasbor dan perlu melakukan investigasi lebih lanjut—misalnya dengan menjalankan kueri di Logstore terkait, membuka halaman Trace Analysis, atau berpindah ke dasbor lain—Anda dapat menggunakan fitur interaction event. Untuk langkah-langkah konfigurasinya, lihat Use a dashboard for drill-down analysis to identify the root cause of an exception.

• Untuk mengidentifikasi perubahan signifikan pada data deret waktu di grafik Anda secara cepat, konfigurasikan penyorotan ambang batas dan peringatan untuk dasbor Anda. Prosedurnya dapat dilihat di Use dashboards to quickly identify abnormal metrics.
