Simple Log Service:Tabel silang

Pendahuluan

Tabel silang, juga dikenal sebagai tabel kontingensi, merupakan tata letak tabel untuk melihat data dari dua atau lebih variabel secara bersamaan. Tabel ini mencantumkan kategori satu variabel dalam baris dan variabel lainnya dalam kolom. Setiap sel menampilkan frekuensi atau proporsi untuk kombinasi spesifik dari variabel tersebut.

Untuk menambahkan tabel silang ke dasbor, lihat Add a chart to a dashboard.

Contoh konfigurasi

1. Masuk ke Simple Log Service console. Di bagian Projects, klik proyek yang Anda inginkan.



2. Di panel navigasi sebelah kiri, pilih Dashboard > Dashboards. Di daftar Dashboard, klik dasbor yang Anda inginkan. Di pojok kanan atas halaman dasbor, klik Edit. Di mode edit, pilih Add > Add Chart.

3. Di sisi kanan halaman, konfigurasikan Chart Type dan Query and Analysis Configurations. Di sisi kiri halaman, tentukan rentang waktu, Logstore, dan pernyataan kueri. Lalu, klik Apply di bagian atas halaman untuk melihat grafik.

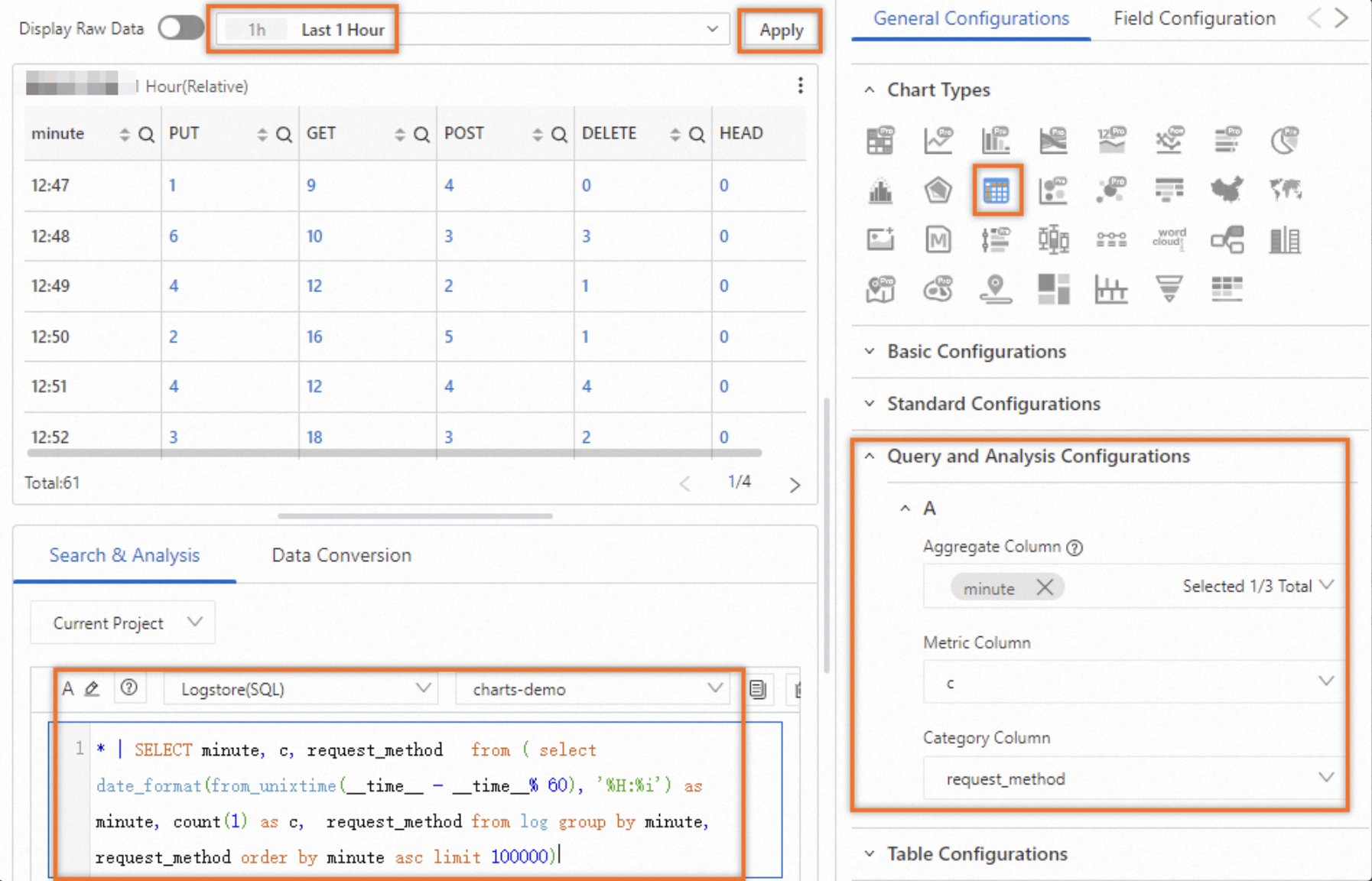

   Atur chart type menjadi cross table. Di bagian query and analysis configurations, atur aggregate column menjadi minute, metric column menjadi c, dan category column menjadi request_method. Atur Time Range menjadi Last 1 Hour dan Logstore menjadi charts-demo.

   Pernyataan kueri berikut menghitung jumlah permintaan per menit untuk setiap metode permintaan:

   * | SELECT minute, c, request_method  from ( select date_format(from_unixtime(__time__ - __time__% 60), '%H:%i') as minute, count(1) as c,  request_method from log group by minute, request_method order by minute asc limit 100000)

Konfigurasi umum

Anda dapat mengonfigurasi pengaturan global untuk tabel silang.

• Konfigurasi dasar

  Parameter	Deskripsi
  Title	Menentukan judul tabel silang.
  Display Title	Aktifkan Display Title untuk menampilkan judul pada tabel silang.
  Display Border	Aktifkan Display Border untuk menampilkan garis batas pada tabel silang.
  Display Background	Aktifkan Display Background untuk menampilkan warna latar belakang pada tabel silang.
  Display Time	Aktifkan Display Time untuk menampilkan rentang waktu kueri pada tabel silang.
  Fixed Time	Aktifkan Fixed Time untuk memperbaiki rentang waktu kueri sehingga tidak terpengaruh oleh rentang waktu global dasbor.

• Konfigurasi standar

  Parameter	Deskripsi
  Format	Menentukan format tampilan untuk nilai numerik.
  Unit	Menentukan satuan untuk nilai numerik.
  Number of Digits after Decimal Point	Menentukan jumlah tempat desimal untuk nilai numerik.
  Display Name	Menentukan nama tampilan untuk header tabel. Pengaturan ini mengganti semua header dalam tabel silang dengan nilai yang ditentukan. Untuk mengubah nama header tertentu, gunakan konfigurasi field.
  Color Scheme	Menentukan skema warna untuk tabel silang, yang mengatur warna latar belakang dan teks. Built-in: Menggunakan warna bawaan. Solid: Menggunakan satu warna yang Anda pilih. Threshold: Menampilkan warna berdasarkan ambang batas yang Anda konfigurasi.

• Pengaturan kueri dan analisis

  Parameter	Deskripsi
  Aggregate Column	Menentukan field yang digunakan untuk agregasi.
  Metric Column	Menentukan metrik yang nilainya ditampilkan dalam tabel silang.
  Category Column	Menentukan field yang digunakan untuk kategorisasi data.

• Konfigurasi tabel

  Parameter	Deskripsi
  Display Mode	Menentukan mode tampilan tabel silang. Paging: Menampilkan tabel silang dalam format berhalaman. Anda juga dapat menggunakan Items Per Page untuk mengatur jumlah baris per halaman. Fixed Height: Menampilkan tabel silang dalam satu halaman. Anda juga dapat menggunakan Row Height untuk mengatur tinggi setiap baris.
  Display Header	Aktifkan Display Header untuk menampilkan header dalam tabel silang.
  Total	Aktifkan Total untuk menampilkan jumlah total baris dalam tabel silang.
  Transparent Background	Aktifkan Transparent Background untuk membuat latar belakang tabel silang transparan.
  Show Progress Bar Tag	Aktifkan Show Progress Bar Tag untuk menampilkan label yang menunjukkan nilai numerik pada progress bar. Parameter ini hanya berlaku jika Cell Display Mode diatur ke Progress Bar, LCD Progress Bar, atau Gradient Progress Bar.

• Pengaturan kolom field

  Parameter	Deskripsi
  Minimum Column Width	Menentukan lebar kolom minimum tabel silang dalam piksel. Kolom yang diubah ukurannya secara otomatis tidak akan lebih sempit dari nilai ini.
  Column Width	Menentukan lebar kolom tabel silang.
  Maximum Value	Menentukan nilai maksimum progress bar. Jika parameter ini tidak diatur, nilai maksimum dalam kolom saat ini digunakan secara default.
  Cell Display Mode	Menentukan mode tampilan sel. Jika Anda mengatur parameter ini ke Hide, pengaturan warna dan ambang batas tidak diterapkan.
  Alignment Mode	Menentukan penyelarasan konten dalam sel.
  Disable Sorting	Aktifkan Disable Sorting untuk menonaktifkan fitur pengurutan.
  Disable Searching	Aktifkan Disable Searching untuk menonaktifkan fitur pencarian.
  Search Mode	Menentukan mode pencarian. Search: Menampilkan ikon di header tabel untuk mencari nilai metrik tertentu. Filter: Menampilkan ikon di header tabel untuk memfilter nilai metrik tertentu.
  Multiple Choices	Pilih Multiple-choice untuk menentukan beberapa nilai metrik dalam kotak pencarian atau filter.
  Exact Search	Aktifkan Exact Search untuk hanya mengembalikan nilai metrik yang persis sesuai dengan kata kunci pencarian. Nonaktifkan Exact Search untuk melakukan pencarian fuzzy. Misalnya, jika Anda mencari abc, semua nilai yang mengandung abc akan dikembalikan.
  Font Size	Menentukan ukuran font konten dalam sel.

• Ambang batas

  Parameter	Deskripsi
  Threshold Mode	Menentukan mode ambang batas. Absolute Value: Mengatur ambang batas berdasarkan nilai absolut. Percentage: Mengatur ambang batas berdasarkan persentase.
  Threshold	Menentukan nilai ambang batas. Jika Anda mengatur Color Scheme ke Threshold dan mengonfigurasi ambang batas, teks dan latar belakang tabel silang akan ditampilkan dalam warna ambang batas yang sesuai.

• Penggantian variabel

  Parameter

  Deskripsi

  Variable Replacement

  Penggantian variabel menambahkan filter bertipe variabel ke satu grafik. Setelah Anda mengonfigurasi General Configurations di bagian Konfigurasi umum, Log Service menambahkan filter ke pojok kiri atas grafik. Anda kemudian dapat memilih nilai dari filter tersebut. Log Service secara otomatis mengganti variabel dalam pernyataan kueri dengan nilai yang dipilih dan menjalankan ulang kueri. Untuk contoh konfigurasi, lihat Example 2: Configure variable replacement.

• Pemetaan nilai

  Parameter	Deskripsi
  Value Mapping	Mengganti nilai dalam tabel silang dengan teks atau ikon. Sebagai contoh, jika Anda mengatur Value menjadi 200, Mapping Type menjadi Text, dan Mapping Value menjadi Success, semua instance 200 dalam tabel silang akan diganti dengan Success.

• Tautan dokumentasi

  Parameter	Deskripsi
  Add Documentation Link	Menambahkan tautan dokumentasi kustom atau deskripsi, yang muncul di pojok kanan atas tabel silang.

Konfigurasi field

Konfigurasi field memungkinkan Anda menerapkan pengaturan visualisasi kustom pada hasil kueri tertentu atau pada satu kolom dalam hasil tersebut. Untuk deskripsi parameter konfigurasi, lihat Konfigurasi umum.

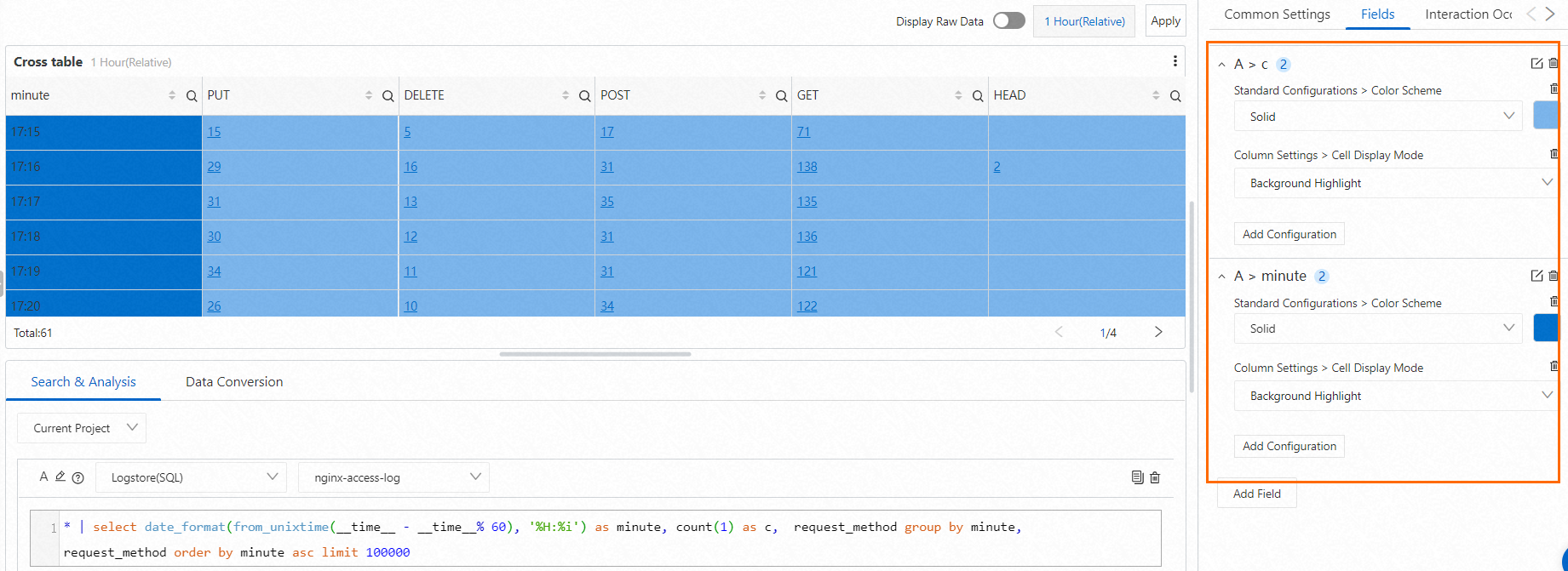

Sebagai contoh, A > minute menerapkan konfigurasi pada field minute dari kueri A, dan A > c menerapkan konfigurasi pada field c dari kueri A. Setelah Anda mengonfigurasi skema warna dan mode tampilan sel untuk kedua field tersebut, Anda dapat menggunakan warna untuk membedakan area berbeda dalam tabel silang.

Sebagai contoh, atur Color Scheme menjadi Solid dan Cell Display Mode menjadi Background Highlight. Setelah konfigurasi selesai, kolom-kolom berbeda dalam tabel silang dibedakan berdasarkan warna latar belakang yang berbeda.

Kejadian interaksi

Gunakan kejadian interaksi untuk mengonfigurasi interaksi pada hasil kueri atau kolom tertentu guna memungkinkan analisis data yang lebih mendalam. Kejadian interaksi yang didukung meliputi Open Logstore, Open Saved Search, Open Dashboard, Open Trace Analysis, Open Trace Details, dan Custom HTTP Link. Untuk informasi lebih lanjut, lihat Add interaction occurrences to a dashboard for drill-down analysis.

Sebagai contoh, A > count memungkinkan Anda mengonfigurasi kejadian interaksi untuk field count dari kueri A. Jika Anda mengatur kejadian interaksi untuk field count menjadi Open Logstore, Anda dapat mengarahkan kursor ke nilai apa pun di kolom count dan mengklik Open Logstore untuk membuka Logstore yang ditentukan.
