Simple Log Service：Grafik Treemap

Ikhtisar

Grafik treemap terdiri dari beberapa persegi panjang yang merepresentasikan ukuran data. Persegi panjang yang lebih besar menunjukkan proporsi data kategori yang lebih tinggi.

Persegi panjang dalam grafik treemap diurutkan berdasarkan ukuran.

Contoh konfigurasi

1. Di panel navigasi sebelah kiri, klik Log Storage. Dalam daftar Logstores, pilih logstore yang diinginkan.

2. Di panel navigasi sebelah kiri, pilih Dashboard > Dashboards. Dalam daftar dashboard, pilih dashboard yang diinginkan. Di pojok kanan atas halaman dashboard, klik Edit. Dalam mode edit, klik Add > Add Chart.

3. Di sisi kanan halaman Edit Chart, pilih Treemap Chart Pro pada bagian Chart Types dan konfigurasikan parameter Title di bagian Basic Configurations. Di sisi kiri halaman Edit Chart, atur rentang waktu query, Logstore, dan pernyataan query untuk grafik tersebut. Setelah menyelesaikan konfigurasi, klik Apply di bagian atas halaman Edit Chart untuk melihat hasil konfigurasi grafik treemap.



Pernyataan query berikut digunakan untuk memeriksa distribusi kejadian berdasarkan wilayah:

* | select "event.acsRegion" as region, count(1) as cnt group by region order by cnt DESC limit 20

Konfigurasi pada tab General Configurations

Anda dapat mengonfigurasi pengaturan global untuk grafik treemap pada tab General Configurations.

• Konfigurasi Dasar

  Parameter	Deskripsi
  Title	Judul dari grafik.
  Display Title	Jika Anda mengaktifkan Display Title, judul grafik akan ditampilkan.
  Display Border	Jika Anda mengaktifkan Display Border, batas-batas grafik akan ditampilkan.
  Display Background	Jika Anda mengaktifkan Display Background, warna latar belakang grafik akan ditampilkan.
  Display Time	Jika Anda mengaktifkan Display Time, rentang waktu query dari grafik akan ditampilkan.
  Fixed Time	Jika Anda mengaktifkan Fixed Time, rentang waktu query dari grafik tidak bergantung pada rentang waktu global dari dashboard.

• Konfigurasi Standar

  Parameter	Deskripsi
  Format	Format tampilan nilai numerik.
  Unit	Satuan nilai numerik.
  Number of Digits after Decimal Point	Tempat desimal dari nilai numerik.
  Display Name	Nama bidang tampilan. Jika Anda menentukan nilai untuk Nama Tampilan, nilai tersebut digunakan sebagai nama untuk semua bidang tampilan di grafik. Jika Anda ingin mengubah nama bidang tampilan, Anda harus mengonfigurasi parameter di tab Konfigurasi Bidang.
  Color Scheme	Skema warna dari grafik. Built-in: menggunakan skema warna bawaan. Solid: menggunakan warna yang Anda pilih. Threshold: menggunakan warna berbeda untuk nilai berbeda berdasarkan ambang batas yang ditentukan untuk nilai-nilai tersebut.

• Parameter di Bagian Query and Analysis Configurations

  Parameter	Deskripsi
  Category	Bidang kategori.
  Value Column	Bidang yang berisi nilai numerik yang diperlukan. Semakin besar nilainya, semakin besar persegi panjangnya.

• Parameter di Bagian Ambang Batas

  Parameter	Deskripsi
  Threshold	Ambang batas nilai numerik. Jika Anda mengatur parameter Color Scheme ke Threshold dan menentukan ambang batas di bagian Ambang Batas, latar belakang grafik treemap akan ditampilkan dalam warna berbeda berdasarkan ambang batas yang ditentukan.

• Parameter di Bagian Penggantian Variabel

  Parameter

  Deskripsi

  Variable Replacement

  Pengaturan untuk penggantian variabel. Anda dapat mengklik AddVariable Replacement untuk menambahkan filter jenis Penggantian Variabel ke grafik treemap. Setelah Anda mengonfigurasi pengaturan untuk penggantian variabel di tab General Configurations, Simple Log Service menambahkan filter di pojok kiri atas grafik treemap. Anda dapat memilih nilai dari daftar drop-down filter. Setelah Anda memilih nilai, Simple Log Service secara otomatis mengganti variabel dalam pernyataan query grafik treemap dengan nilai variabel yang ditunjukkan oleh nilai yang Anda pilih, dan melakukan operasi query dan analisis. Untuk informasi lebih lanjut, lihat Contoh 2: Mengonfigurasi penggantian variabel.

• Parameter di Bagian Dokumentasi

  Parameter	Deskripsi
  Add Documentation Link	Tombol yang memungkinkan Anda menentukan tautan dokumen kustom dan deskripsi. Setelah Anda mengonfigurasi pengaturan, informasi yang ditentukan akan ditampilkan di pojok kanan atas grafik treemap.

Konfigurasi pada tab Field Configuration

Anda dapat mengonfigurasi pengaturan tampilan personal untuk hasil dari pernyataan query tunggal atau kolom data tunggal dalam hasil. Untuk informasi lebih lanjut, lihat Konfigurasi pada Tab General Configurations.

Sebagai contoh, Anda dapat memilih A > cnt untuk mengonfigurasi pengaturan bidang cnt dalam hasil query dari Pernyataan Query A. Dalam gambar berikut, unit dari bidang cnt diatur ke angka.

Konfigurasi pada tab Interaction Occurrences

Anda dapat mengonfigurasi kejadian interaksi untuk hasil dari pernyataan query tunggal atau kolom data tunggal dalam hasil untuk menganalisis data secara lebih rinci. Jenis kejadian interaksi yang didukung termasuk Open Logstore, Open Saved Search, Open Dashboard, Open Trace Analysis, Open Trace Details, dan Create Custom HTTP URL. Untuk informasi lebih lanjut, lihat Kejadian Interaksi.

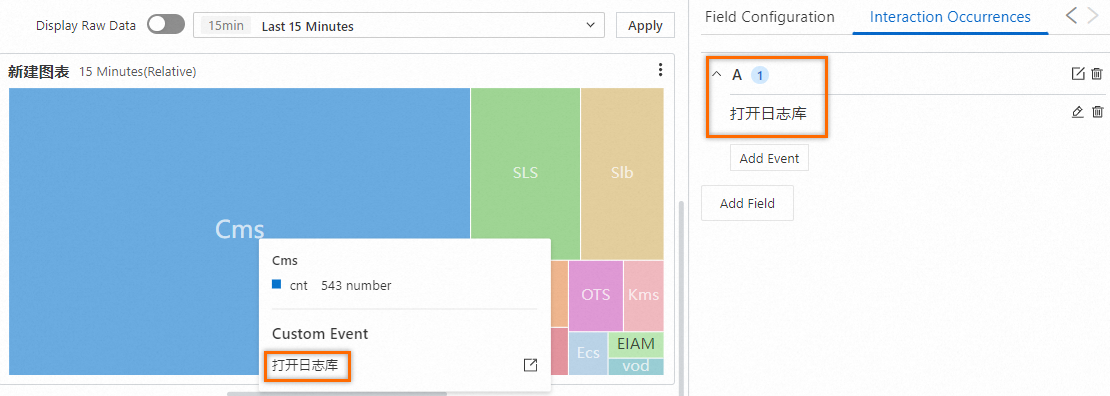

Sebagai contoh, di bagian A, Anda dapat mengonfigurasi kejadian interaksi Open Logstore untuk hasil dari Pernyataan Query A. Setelah mengonfigurasi kejadian interaksi, Anda dapat mengklik sebuah titik di grafik treemap dan memilih Open Logstore. Kemudian, Anda akan diarahkan ke Logstore yang ditentukan.
