Cara menggunakan dasbor Simple Log Service untuk mengidentifikasi metrik abnormal - Simple Log Service

Topik ini menjelaskan cara mengonfigurasi parameter pada tab Konfigurasi Bidang grafik di dasbor dan menetapkan aturan peringatan untuk membantu mengidentifikasi metrik abnormal.

Ikhtisar

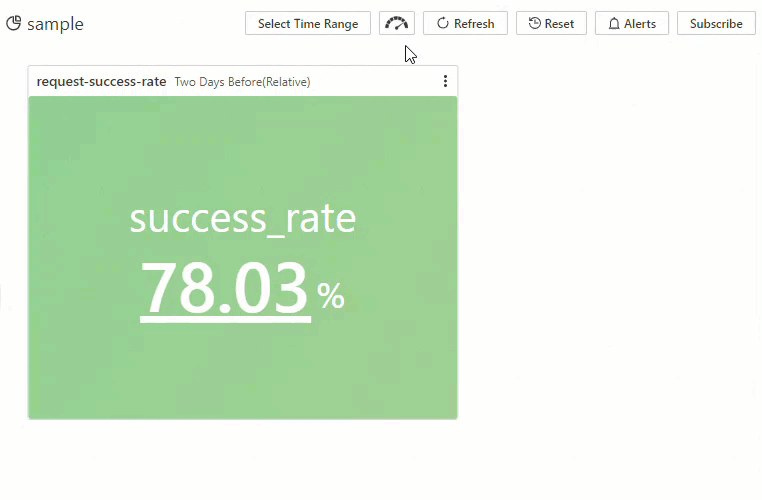

Dasbor dirancang untuk membantu pengguna mengidentifikasi metrik abnormal dalam grafik secara cepat. Untuk memenuhi kebutuhan ini, Anda dapat mengonfigurasi ambang batas pada tab Konfigurasi Bidang grafik. Tentukan ambang batas berdasarkan kebutuhan bisnis dan konfigurasikan efek tampilan sesuai dengan ambang tersebut. Dengan cara ini, Anda dapat memeriksa apakah metrik yang dipantau mencapai atau melebihi ambang batas. Sebagai contoh, Anda dapat mengonfigurasi ambang batas untuk grafik bernama request-success-rate agar ditampilkan dalam warna hijau jika tingkat keberhasilan lebih dari 70% dan dalam warna merah jika kurang dari 70%. Anda juga dapat mengonfigurasi aturan peringatan untuk memicu notifikasi jika grafik ditampilkan dalam warna merah. Prosedur:

Tentukan ambang batas dan warna latar belakang untuk grafik: Tambahkan dasbor bernama sample dan tambahkan grafik bernama request-success-rate. Tentukan ambang batas dan warna latar belakang berbasis ambang batas untuk bidang success_rate. Jika tingkat keberhasilan lebih dari 70%, grafik ditampilkan dalam warna hijau. Jika tingkat keberhasilan kurang dari 70%, grafik ditampilkan dalam warna merah.
Konfigurasikan aturan peringatan untuk grafik: Konfigurasikan aturan peringatan untuk grafik request-success-rate agar memicu notifikasi jika tingkat keberhasilan kurang dari 70%. Gunakan grup DingTalk sebagai metode notifikasi.
Konfigurasikan kejadian interaksi untuk grafik: Konfigurasikan kejadian interaksi Create Custom HTTP URL untuk bidang success_rate. Setelah itu, Anda dapat mengklik nilai di bawah success_rate dalam grafik untuk membuka halaman detail peringatan.

1. Tentukan ambang batas dan warna latar belakang untuk grafik

1.1 Tambahkan dasbor dan grafik

Tambahkan dasbor: Masuk ke konsol Simple Log Service. Klik proyek yang ingin dikelola. Di panel navigasi kiri, pilih Dashboard > Dashboards, lalu tambahkan dasbor bernama sample.
Tambahkan grafik: Klik Add Chart untuk menambahkan grafik bernama request-success-rate pada dasbor sample.

1.2 Konfigurasikan grafik

Konfigurasikan parameter pada tab Konfigurasi Umum grafik: Di sisi kanan halaman Edit Grafik, pilih Single Value Chart Pro di bagian Jenis Grafik dan konfigurasikan parameter Title di bagian Konfigurasi Dasar. Di sisi kiri halaman, konfigurasikan rentang waktu kueri, penyimpanan log, dan pernyataan kueri untuk grafik. Setelah selesai, klik Apply di bagian atas halaman untuk melihat hasil konfigurasi.
Pernyataan kueri:
```
(*)|select round(sum(if(status < 300, 1, 0)) * 100.0 / count(1), 2) as success_rate
```
Konfigurasikan parameter pada tab Konfigurasi Bidang grafik: Tentukan ambang batas dan warna latar belakang berbasis ambang batas untuk bidang success_rate. Jika tingkat keberhasilan lebih dari 70%, grafik ditampilkan dalam warna hijau. Jika tingkat keberhasilan kurang dari 70%, grafik ditampilkan dalam warna merah.
1. Di sisi kanan halaman Edit Grafik, klik tab Field Configuration. Pada tab tersebut, klik Tambah Bidang dan pilih A > success_rate dari daftar drop-down.
2. Konfigurasikan parameter berikut untuk bidang success_rate dan warna latar belakang grafik:
  - Standard Configurations > Unit: Atur unit untuk nilai bidang success_rate menjadi %.
  - Chart Style > Value Font Size: Atur ukuran font untuk nilai bidang success_rate menjadi 70.
  - Threshold > Threshold: Atur ambang batas untuk nilai bidang success_rate menjadi 70.
  - Standard Configurations > Color Scheme: Pilih skema warna untuk grafik. Warna latar belakang grafik ditampilkan berdasarkan ambang batas yang ditentukan. Jika nilai bidang success_rate kurang dari 70%, warna latar belakang adalah merah. Jika nilai lebih dari 70%, warna latar belakang adalah hijau.
  - Chart Style > Color Mode: Pilih mode warna untuk grafik. Nilai valid: None, Value, dan Background. None menunjukkan tidak ada warna yang ditampilkan. Value menunjukkan bahwa warna font ditentukan. Background menunjukkan bahwa warna latar belakang ditentukan.
  - Chart Style > Font Color: Atur warna font untuk nilai bidang success_rate menjadi #ffffff (putih).
  - Untuk informasi lebih lanjut, lihat Atribut grafik.

1.3 Simpan grafik dan dasbor

Di pojok kanan atas halaman Edit Grafik, klik OK.
Di pojok kanan atas halaman dasbor, klik Save.

2. Konfigurasikan aturan peringatan untuk grafik

2.1 Buat aturan peringatan

Di pojok kanan atas grafik, pilih > Save as Alert > A untuk membuat aturan peringatan.

2.2 Konfigurasikan kondisi pemicu untuk aturan peringatan

Di panel Aturan Pemantauan Peringatan, tentukan data matches the expression, success_rate < 70 untuk parameter Kondisi Pemicu dan pertahankan pengaturan default untuk parameter lainnya.

2.3 Konfigurasikan kebijakan peringatan

Di panel Aturan Pemantauan Peringatan, atur parameter Kebijakan Peringatan ke Mode Sederhana dan parameter Metode Notifikasi ke DingTalk. Pertahankan pengaturan default untuk parameter lainnya.

2.4 Lihat peringatan yang dipicu

Lihat detail peringatan yang dipicu berdasarkan aturan peringatan dan salin URL halaman detail peringatan. Anda dapat menggunakan URL untuk mengonfigurasi kejadian interaksi untuk grafik.

Di panel navigasi kiri, klik Peringatan. Pada Alert Center > Alert Rules, klik aturan peringatan yang ingin dikelola.
Di Alert History, lihat catatan notifikasi peringatan dan salin URL di bilah alamat browser untuk pengaturan selanjutnya.

3. Konfigurasikan kejadian interaksi untuk grafik

3.1 Masuk ke mode edit grafik

Masuk ke mode edit dasbor: Di daftar dasbor, klik dasbor sample. Di pojok kanan atas halaman dasbor, klik Edit.
Masuk ke mode edit grafik: Di pojok kanan atas grafik request-success-rate, pilih > Edit.

3.2 Tambahkan bidang success_rate untuk konfigurasi

Di sisi kanan halaman Edit Grafik, klik tab Interaction Occurrences. Pada tab tersebut, klik Add Field dan pilih A > success_rate dari daftar drop-down.

3.3 Konfigurasikan kejadian interaksi

Klik Add Event dan pilih Create Custom HTTP URL dari daftar drop-down. Di kotak dialog Buat URL HTTP Kustom, konfigurasikan parameter berdasarkan gambar berikut dan klik OK.

3.4 Simpan grafik dan dasbor

Di pojok kanan atas halaman Edit Grafik, klik OK.
Di pojok kanan atas halaman dasbor, klik Save.

3.5 Verifikasi kejadian interaksi

Di grafik, klik nilai di bawah success_rate dan klik Detail Alarm di popover yang muncul. Halaman detail peringatan akan ditampilkan di jendela baru.
