您可以通過Container Service管理主控台非常方便地快速建立 Kubernetes 叢集。

使用須知

建立叢集過程中，Container Service會進行如下操作：

  • 建立 ECS，組態管理節點到其他節點的 SSH 的公開金鑰登入，通過 CloudInit 安裝配置 Kubernetes 叢集。
  • 建立安全性群組，該安全性群組允許 VPC 入方向全部 ICMP 連接埠的訪問。
  • 如果您不使用已有的 VPC 網路，會為您建立一個新的 VPC 及 VSwitch，同時為該 VSwitch 建立 SNAT。
  • 建立 VPC 路由規則。
  • 建立 NAT Gateway及 EIP。
  • 建立 RAM 子帳號和 AK，該子帳號擁有 ECS 的查詢、執行個體建立和刪除的許可權，添加和刪除雲端硬碟的許可權，SLB 的全部許可權，Cloud Monitor的全部許可權，VPC 的全部許可權，Log Service的全部許可權，NAS 的全部許可權。Kubernetes 叢集會根據使用者部署的配置相應的動態建立 SLB，雲端硬碟，VPC路由規則。
  • 建立內網 SLB，暴露 6443 連接埠。
  • 建立公網 SLB，暴露 6443、8443和 22 連接埠（如果您在建立叢集的時候選擇開放公網 SSH 登入，則會暴露 22 連接埠；如果您選擇不開放公網 SSH 訪問，則不會暴露 22 連接埠）。

前提條件

您需要開通Container Service、Resource Orchestration Service（ROS）服務和存取控制（RAM）服務。

登入 Container Service管理主控台、ROS 管理主控台 和 RAM 管理主控台 開通相應的服務。

说明 Container Service Kubernetes 叢集部署依賴阿里雲Resource Orchestration Service 的應用部署能力，所以建立 Kubernetes 叢集前，您需要開通 ROS。

使用限制

  • 隨叢集一同建立的Server Load Balancer執行個體只支援隨用隨付的方式。
  • Kubernetes 叢集僅支援專用網路 VPC。
  • 每個帳號預設可以建立的雲資源有一定的配額，如果超過配額建立叢集會失敗。請在建立叢集前確認您的配額。如果您需要提高您的配額，請提交工單申請。
    • 每個帳號預設最多可以建立 5 個叢集（所有地區下），每個叢集中最多可以添加 40 個節點。如果您需要建立更多的叢集或者節點，請提交工單申請。
    • 每個帳號預設最多可以建立 100 個安全性群組。
    • 每個帳號預設最多可以建立 60 個隨用隨付的Server Load Balancer執行個體。
    • 每個帳號預設最多可以建立 20 個EIP。
  • ECS 執行個體使用限制：
    • 僅支援 CentOS 作業系統。
    • 支援建立隨用隨付和訂用帳戶的ECS執行個體。

操作步驟

  1. 登入 Container Service管理主控台。
  2. 在 Kubernetes 菜單下，單擊左側導覽列的叢集，進入叢集列表頁面。
  3. 單擊頁面右上方的建立 Kubernetes 叢集，進入建立 Kubernetes 叢集頁面。


    預設進入kubernetes叢集配置頁面。



  4. 填寫叢集的名稱。

    叢集名稱應包含1-63個字元，可包含數字、漢字、英文字元或連字號（-）。

  5. 選擇叢集所在的地區和可用性區域。


  6. 設定叢集的網路。Kubernetes 叢集僅支援專用網路。

    專用網路：您可以選擇自動建立（建立 Kubernetes 叢集時，同步建立一個 VPC）或者使用已有（使用一個已有的 VPC）。選擇使用已有後，您可以在已有 VPC 列表中選擇所需的 VPC 和交換器。

    • 選擇自動建立，建立叢集時，系統會自動為您的 VPC 建立一個 NAT Gateway。
    • 選擇使用已有，如果您使用的 VPC 中當前已有 NAT Gateway，Container Service會使用已有的 NAT Gateway；如果 VPC 中沒有 NAT Gateway，系統會預設自動為您建立一個 NAT Gateway。如果您不希望系統自動建立 NAT Gateway，可以取消勾選頁面下方的為專用網路配置 SNAT。
      说明 若選擇不自動建立 NAT Gateway，您需要自行配置 NAT Gateway實現 VPC 安全訪問公網環境，或者手動設定 SNAT，否則 VPC 內執行個體將不能正常訪問公網，會導致叢集建立失敗。


  7. 設定節點類型，Container Service支援隨用隨付和訂用帳戶兩種節點類型。
  8. 設定 Master 節點的配置資訊。

    您需要選擇 Master 節點的系列和規格。

    说明
    • 目前僅支援 CentOS 作業系統。
    • 目前僅支援建立 3 個 Master 節點。
    • 支援為Master節點掛載系統硬碟，支援SSD雲端硬碟和高效雲端硬碟。


  9. 設定 Worker 節點的配置資訊。您可選擇新增執行個體或添加已有執行個體。
    说明
    • 目前僅支援 CentOS 作業系統。
    • 每個叢集最多可包含 37 個 Worker 節點。如果您需要建立更多的節點，請提交工單申請。
    • 支援為Worker節點掛載一個資料盤，支援SSD雲端硬碟、高效雲端硬碟和普通雲端硬碟
    1. 若您選擇新增執行個體，則需要選擇 Worker 節點的系列和規格，以及需要建立的 Worker 節點的數量（本樣本建立 1 個 Worker 節點）。


    2. 若您選擇添加已有執行個體，則需要預先在此地區下建立 ECS 雲端服務器。


  10. 配置登入方式。
    • 設定密鑰。
      您需要在建立叢集的時候選擇金鑰組登入方式，單擊 建立金鑰組，跳轉到ECS雲端服務器控制台，建立金鑰組，參見建立 SSH 金鑰對。金鑰組建立完畢後，設定該金鑰組作為登入叢集的憑據。


    • 設定密碼。
      • 登入密碼：設定節點的登入密碼。
      • 確認密碼：確認設定的節點登入密碼。
  11. 設定Pod網路 CIDR 和Service CIDR。
    说明 該選項僅在選擇 使用已有VPC時出現。

    您需要指定Pod 網路 CIDR和Service CIDR，兩者都不能與 VPC 及 VPC 內已有 Kubernetes 叢集使用的網段重複，建立成功後不能修改。而且 Service 位址區段也不能和 Pod 位址區段重複，有關 kubernetes 網路位址區段規劃的資訊，請參考VPC下 Kubernetes 的網路位址區段規劃。

  12. 設定是否為專用網路配置 SNAT Gateway。
    说明 若您選擇 自動建立 VPC 時必須配置 SNAT；若您選擇 使用已有VPC，可選擇是否自動設定SNAT Gateway。若選擇不自動設定 SNAT，您可自行配置NAT Gateway實現 VPC 安全訪問公網環境；或者手動設定 SNAT，否則 VPC 內執行個體將不能正常訪問公網，會導致叢集建立失敗。


  13. 設定是否開放公網 SSH 登入。
    • 選擇開放公網 SSH 登入，您可以 SSH 訪問叢集。
    • 選擇不開放公網 SSH 登入，將無法通過 SSH 訪問叢集，也無法通過 kubectl 串連 叢集。如果您需要通過 SSH 訪問叢集執行個體，可以手動為 ECS 執行個體綁定 EIP，並配置安全性群組規則，開放 SSH（22）連接埠，具體操作參見SSH訪問Kubernetes叢集。


  14. 設定是否啟用Cloud Monitor外掛程式。
    您可以選擇在 ECS 節點上安裝Cloud Monitor外掛程式，從而在Cloud Monitor控制台查看所建立 ECS 執行個體的監控資訊。


  15. 設定是否啟用Log Service，您可使用已有Project或建立一個Project。

    勾選使用SLS，會在叢集中自動設定Log Service外掛程式。建立應用時，您可通過簡單配置，快速使用Log Service，詳情參見Kubernetes與Log Service整合與使用。



  16. 是否啟用進階選項。
    1. 設定啟用的網路外掛程式，支援Flannel和Terway網路外掛程式。
      • Flannel：簡單穩定的社區的Flannel cni外掛程式。
      • Terway：阿里雲Container Service自研的網路外掛程式，支援將阿里雲的彈性網卡分配給容器，支援Kubernetes的NetworkPolicy來定義容器間的存取原則，支援對單個容器做頻寬的限流，目前處於公測階段。
    2. 設定節點 Pod 數量，是指單個節點可運行 Pod 數量的上限，建議保持預設值。


    3. 設定是否選擇自訂鏡像。或不選擇自訂鏡像，則 ECS 執行個體會安裝預設的 CentOS 版本。

      目前您只能選擇基於 CentOS 的鏡像來快速部署您需要的環境，如基於 CentOS 7.4 的 LAMP 部署測試的鏡像。

    4. 設定是否使用自訂叢集CA。如果勾選自訂叢集 CA，可以將 CA 憑證添加到 kubernetes 叢集中，加強服務端和用戶端之間資訊互動的安全性。


  17. 單擊建立叢集，啟動部署。
说明 一個包含多節點的 Kubernetes 叢集的建立時間一般需要十幾分鐘。

查看叢集部署結果

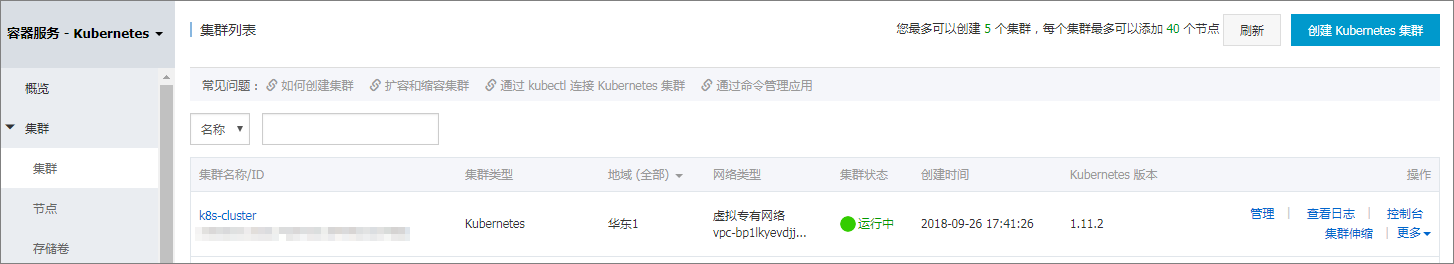

叢集建立成功後，您可以在Container Service管理主控台的 Kubernetes 叢集列表頁面查看所建立的叢集。

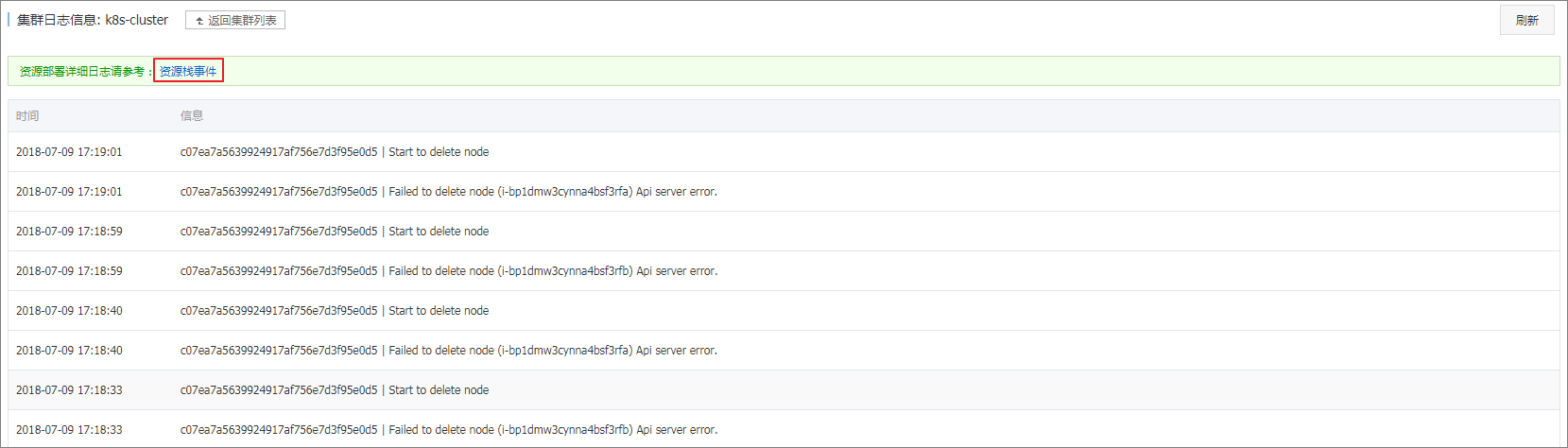

您可以單擊右側的 查看日誌查看叢集的日誌資訊，您可單擊 資源棧事件查看更詳細的資訊。

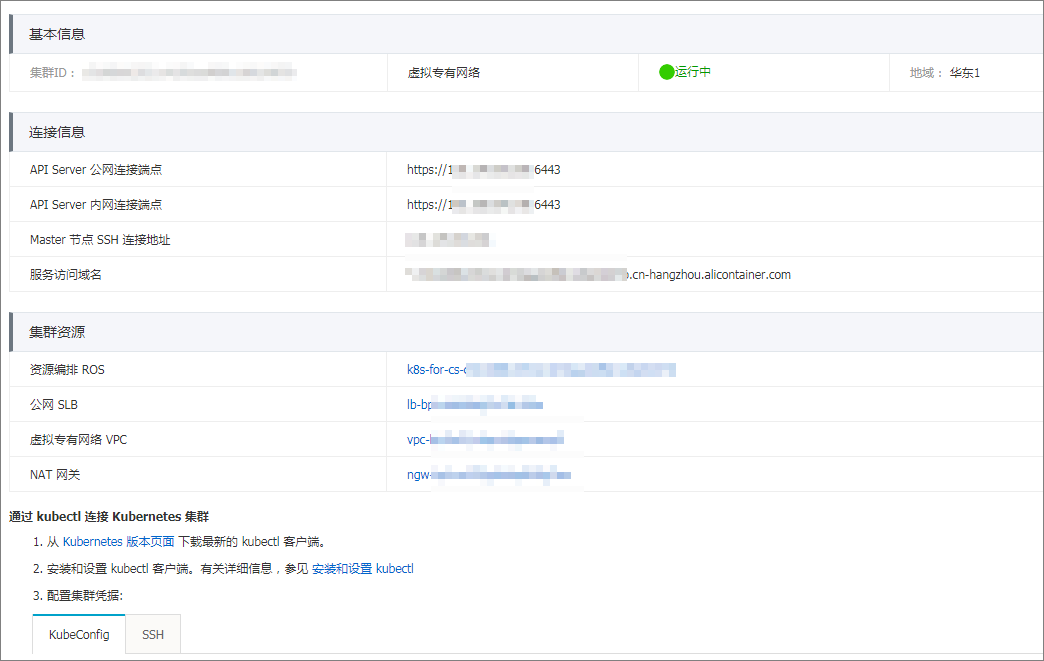

您可以單擊右側的 管理，查看叢集的基本資料和串連資訊。


其中：

  • API Server 公網串連端點：Kubernetes 的 API server 對公網提供服務的地址和連接埠，可以通過此服務在使用者終端使用 kubectl 等工具管理叢集。
  • API Server 內網串連端點：Kubernetes 的 API server 對叢集內部提供服務的地址和連接埠。此 IP 為負載平衡的地址，後端有 3 台 Master 提供服務。
  • Master 節點 SSH 串連地址：可以直接通過 SSH 登入到 Master 節點，以便對叢集進行日常維護。
  • 服務訪問網域名稱：為叢集中的服務提供測試用的訪問網域名稱。服務訪問網域名稱尾碼是<cluster_id>.<region_id>.alicontainer.com。

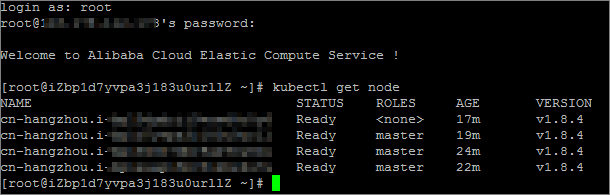

例如，您可以通過 SSH 登入到 Master 節點，執行 kubectl get node查看叢集的節點資訊。


可以發現，一共有 4 個節點，包括 3 個 Master 節點和我們在參數設定步驟填寫的 1 個 Worker 節點。
