Container Service for Kubernetes：阿里雲Prometheus監控

建立叢集時開啟

在建立叢集的組件配置頁面，選中使用阿里雲可觀測監控 Prometheus 版。具體操作，請參見建立ACK Serverless叢集。

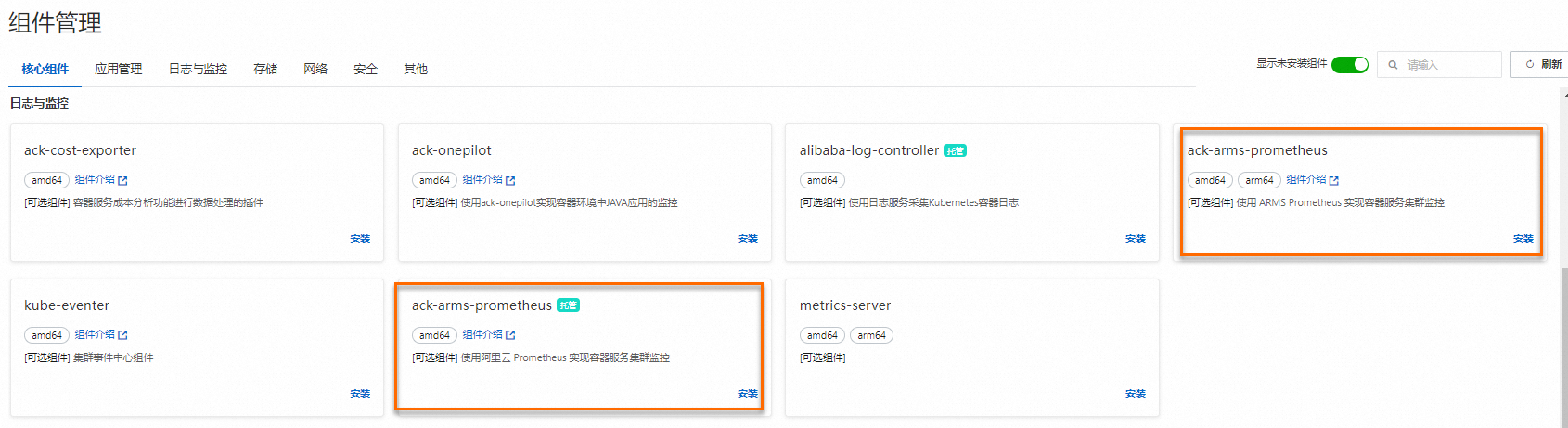

叢集預設安裝託管版Prometheus監控組件，如需使用非託管版Prometheus監控組件，您需要在營運管理>組件中心頁面先卸載託管版的ack-arms-prometheus監控組件後，才可以查看和安裝非託管版組件ack-arms-prometheus。

在已有叢集中開啟

1. 登入Container Service管理主控台，在左側導覽列選擇叢集列表。

2. 在叢集列表頁面，單擊目的地組群名稱，然後在左側導覽列，選擇營運管理 > Prometheus 監控。

3. 在Prometheus 監控頁面，按照頁面提示完成相關組件的安裝和監控大盤的檢查。

   控制台會自動安裝組件、檢查監控大盤。安裝完成後，您可以單擊各個頁簽查看相應監控資料。

Pod Annotation

您可以在Deployment Pod Template中加入Annotation，以實現自訂監控。

1. 登入Container Service管理主控台，在左側導覽列選擇叢集列表。

2. 在叢集列表頁面，單擊目的地組群名稱，然後在左側導覽列，選擇工作負載>無狀態，按照控制台指引建立一個工作負載。

   下方以Deployment為例，介紹主要配置項。詳細資料，請參見使用鏡像建立無狀態應用。

   1. 在容器配置頁面，配置容器鏡像和所需資源，建立一個Web應用，暴露5000連接埠，然後單擊下一步。

   2. 在進階配置頁面，建立Service並添加Pod Annotation，完成後單擊建立。

      • 建立Service。

        在服務（Service）地區，單擊建立，然後按頁面提示配置Service資訊。配置服務類型為負載平衡型服務，並設定連接埠映射。

      • 在Pod註解地區，添加以下3個Annotation。

        • prometheus.io/scrape：設定為true，表示Prometheus將自動抓取（scrape）指標。

        • prometheus.io/port：本文設定為5000，表示Prometheus要抓取（scrape）的Endpoint連接埠為5000。

        • prometheus.io/path：本文設定為/access，表示Prometheus要抓取（scrape）的Endpoint路徑為/access。

3. 配置自訂指標。

   1. 登入ARMS控制台。

   2. 在左側導覽列，單擊接入管理。

   3. 在已接入環境頁簽，查看容器環境列表，單擊目標容器環境操作列的指標採集，進入指標採集頁面。

   4. 在指標採集頁簽，通過添加ServiceMonitor、PodMonitor配置可觀測監控Prometheus版的採集規則。

      詳細資料，請參見管理容器環境自訂採集規則。

   5. 配置完成後，在接入管理的自監控頁簽下單擊Targets，查看自訂的指標是否配置成功，然後單擊Endpoint列的連結，增加訪問指標值。

      關於指標配置的更多資訊，請參見DATA MODEL。



4. 自訂指標監控。

   在接入管理的指標探索頁簽，您可以通過選擇指標或者編寫PromQL查看、驗證您的監控資料。具體操作，請參見指標探索。

5. 在接入管理的自監控頁簽下單擊大盤監控，查看自訂指標的Grafana大盤。

Service標籤

通過ServiceMonitor方式自訂指標監控時，您部署應用時無需配置Pod Annotation，可以通過為Service對象添加標籤來實現。

1. 登入Container Service管理主控台，在左側導覽列選擇叢集列表。

2. 在叢集列表頁面，單擊目的地組群名稱，然後在左側導覽列，選擇工作負載>無狀態，按照控制台指引建立一個工作負載。

   下方以Deployment為例，介紹主要配置項。詳細資料，請參見使用鏡像建立無狀態應用。

   1. 在容器配置頁面，配置容器鏡像和所需資源，並建立一個Web應用，暴露5000連接埠，然後單擊下一步。

   2. 在進階配置頁面，單擊服務（Service）地區的建立，根據頁面提示建立Service。

      配置服務類型為負載平衡型服務，並設定連接埠映射，同時為Service添加標籤，例如Key為app，Value為custom-metrics-pindex。該標籤將用於ServiceMonitor的Selector。

3. 配置自訂指標。使Prometheus獲得Service的Scrape Endpoint。

   1. 登入ARMS控制台。

   2. 在左側導覽列，單擊接入管理。

   3. 在已接入環境頁簽，查看容器環境列表，單擊目標容器環境操作列的指標採集，進入指標採集頁面。

   4. 在指標採集頁簽，單擊Service Monitor，進入Service Monitor配置頁面，然後單擊新增，根據頁面展示資訊建立ServiceMonitor，然後單擊建立。

      關於配置自訂指標的更多操作，請參見管理Kubernetes叢集服務發現。

      展開查看完整的樣本YAML

      apiVersion: monitoring.coreos.com/v1
      kind: ServiceMonitor
      metadata:
        # 填寫一個唯一名稱。
        name: custom-metrics-pindex
        # 填寫目標命名空間。
        namespace: default
      spec:
        endpoints:
        - interval: 30s
          # 填寫service.yaml中對應的Port的Name欄位的值。
          port: web
          # 填寫Service對應的Path的值。
          path: /access
        namespaceSelector:
          any: true
          # Nginx Demo的命名空間。
        selector:
          matchLabels:
            # 填寫service.yaml的Label欄位的值以定位目標service.yaml。
            app: custom-metrics-pindex

   5. 在接入管理的自監控頁簽下，單擊Targets頁簽，可見Prometheus已經獲得服務Scrape Endpoint。



      說明

      相較於Annotation的實現方式，通過ServiceMonitor定義自訂指標時，Label能夠展示Namespace和Service名稱。

4. 單擊Endpoint列的連結，增加訪問指標值。

   關於指標配置的更多資訊，請參見DATA MODEL。





5. 自訂指標監控。

   在接入管理的指標探索頁簽，您可以通過選擇指標或者編寫PromQL查看、驗證您的監控資料。具體操作，請參見指標探索。

6. 在接入管理的自監控頁簽下單擊大盤監控，可觀察自訂指標的Grafana圖形。
