Grafik garis menampilkan tren data dari waktu ke waktu. Misalnya, Anda dapat menggunakan grafik garis untuk menganalisis perubahan penjualan produk dan memprediksi penjualan di masa depan. Topik ini menjelaskan cara menambahkan data ke grafik garis serta mengonfigurasi gayanya.
Prasyarat
Anda telah membuat dashboard. Untuk informasi selengkapnya, lihat Create a Dashboard.
Batasan
Grafik garis terdiri dari Value Axis/Measure, Category Axis/Dimension, dan Color Legend/Dimension:
Tentukan setidaknya satu dimensi untuk sumbu kategori, seperti tanggal, provinsi, atau tipe produk.
Tentukan setidaknya satu measure untuk sumbu nilai, seperti jumlah pesanan.
Tentukan hanya satu dimensi untuk legenda warna, seperti metode pengiriman.
CatatanAktifkan legenda warna hanya ketika Anda memilih satu bidang measure pada sumbu nilai.
Dimensi pemisahan ditentukan oleh dimensi data. Pilih hanya satu dimensi, seperti tipe produk atau wilayah.
Ikhtisar Grafik
Skenario
Widget tren menampilkan data kontinu yang berubah selama periode tertentu. Gunakan widget tren untuk menunjukkan tren data secara keseluruhan pada interval yang sama.
Grafik garis membantu Anda mengidentifikasi tren data secara keseluruhan dari waktu ke waktu, seperti kenaikan, penurunan, perubahan periodik, atau pertumbuhan eksponensial. Anda juga dapat membandingkan beberapa grafik garis.
Manfaat
Kemampuan komputasi: Konfigurasi satu klik untuk perbandingan year-on-year dan month-on-month, perhitungan kumulatif, garis bantu cerdas, garis tren, tren prediksi, deteksi anomali, dan analisis fluktuasi.
Efek visualisasi: Mendukung rendering grafik kurva dan garis. Konfigurasikan label, legenda, dan sumbu gambar mini.
Kemampuan perbandingan dan anotasi data: Mendukung perbandingan data period-on-period dan anotasi numerik.
Contoh rendering
Konfigurasi Bidang Grafik
Pada tab Fields, pilih bidang dimensi dan measure yang diperlukan:
Pada daftar Dimension, temukan Product Type. Klik ganda atau seret ke area Category Axis/Dimension.
Pada daftar Measure, temukan Profit Amount dan Unit Price. Klik ganda atau seret ke area Value Axis/Measure.
CatatanKonfigurasikan auto-refresh untuk memperbarui data grafik secara otomatis sesuai kebutuhan.
Klik Update. Sistem akan memperbarui grafik.
(Opsional) Tambahkan bidang dimensi tambahan ke Split/Dimension untuk menampilkan tren data di bawah nilai dimensi yang berbeda menggunakan mode facet.
CatatanHanya satu bidang dimensi pemisahan yang didukung. Mode facet memiliki batasan fungsional berikut:
Fields: Untuk bidang di Split/Dimension, fungsi perhitungan lanjutan hanya mendukung topN atau none.
Style: Sumbu tidak mendukung konfigurasi secondary Y-axis. Tampilan bantu tidak mendukung konfigurasi sumbu gambar mini.
Analysis: Hanya interaksi data yang didukung. Pengaturan lanjutan, alert analisis, anotasi, dan insight cerdas tidak didukung.
Konfigurasi Gaya Grafik
Bagian ini menjelaskan cara mengonfigurasi gaya grafik garis pada tab Style. Untuk konfigurasi gaya grafik umum, lihat Configure the Chart Title.
Area Plot

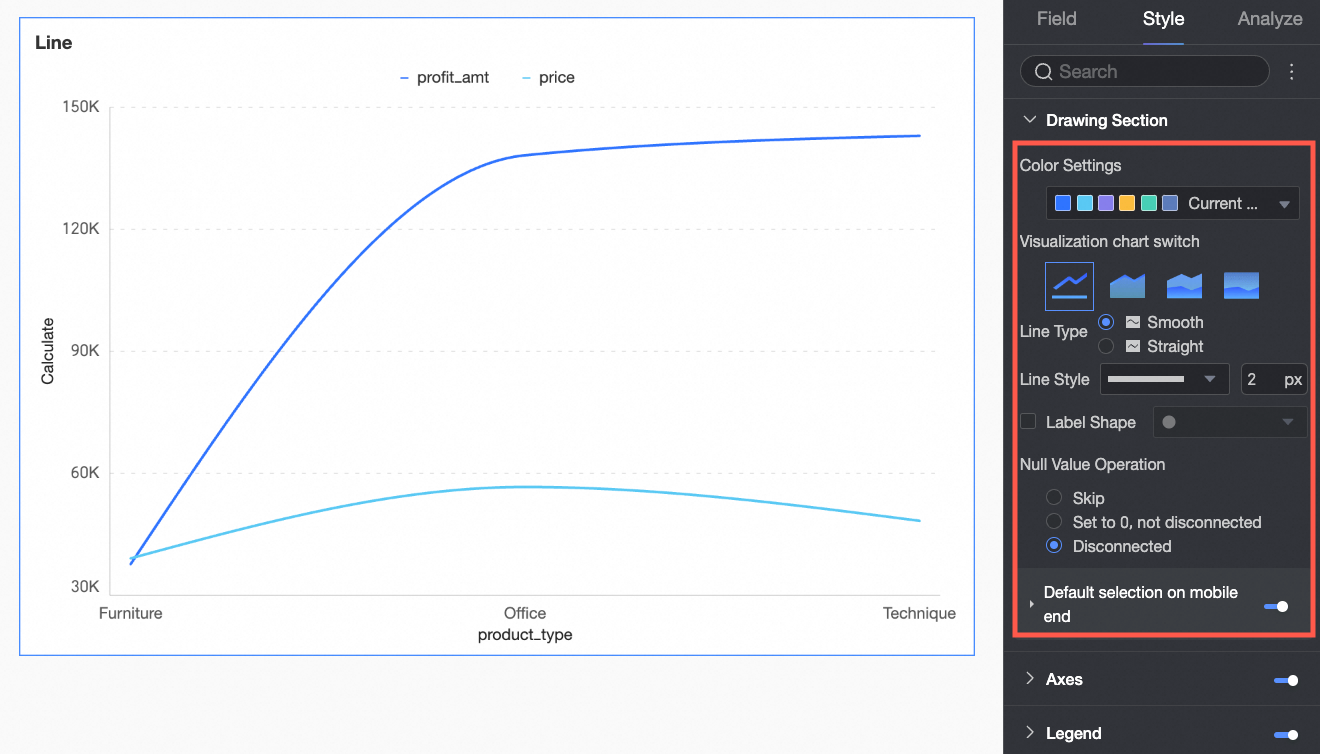

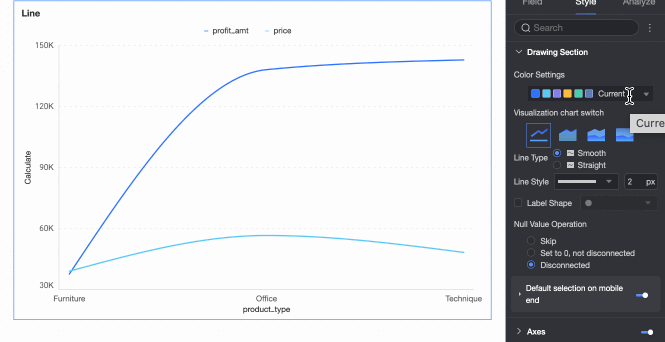

Pada Plot Area, konfigurasikan gaya grafik garis.
Item Konfigurasi | Deskripsi Parameter |
Color Scheme Settings | Atur skema warna untuk garis. Gunakan skema warna sistem atau skema warna kustom. |
Chart Type Switch | Atur tipe grafik. Mendukung line chart, area chart, stacked area chart, dan 100% stacked area chart. |
Line Type | Mendukung curve dan straight line. |
Line Style | Atur gaya dan ketebalan garis. |
Show Marks | Atur bentuk marka.
|
Null Value Handling | Mendukung tiga metode: skip directly, set to 0 and do not break, dan break line. |
Mobile Default Selection | Setelah dipilih, item yang dipilih secara default mendukung pemilihan nilai dimensi global terakhir atau nilai dimensi seri tertentu terakhir. |
Faceting
Dalam mode facet, konfigurasikan tata letak dan gaya susunan grafik di Faceting.
Mode facet hanya berlaku ketika Anda mengonfigurasi bidang terkait di Split/Dimension.
Item Konfigurasi | Deskripsi | |
Layout Style | Atur tata letak susunan grafik. Mendukung dua mode: single-column comparison dan grid distribution. | |
Share Axis | Atur apakah grafik perlu berbagi sumbu yang sama.
| |
Show Separator Line | Atur apakah akan menampilkan garis pemisah antar grafik. Jika diatur untuk ditampilkan, Anda dapat lebih lanjut mengonfigurasi warna dan gaya garis pemisah. | |
Number of Columns | Ketika layout style diatur ke grid distribution, konfigurasikan jumlah kolom untuk susunan grafik. Default-nya otomatis. Anda juga dapat menyesuaikan jumlah kolom sesuai kebutuhan. Catatan
| |
Minimum Width and Height of Facet Block | Atur lebar dan tinggi minimum untuk setiap grafik. Informasi yang dapat dikonfigurasi bervariasi tergantung pada layout style.
| |
Row and Column Spacing | Atur jarak baris dan kolom antar grafik. Informasi yang dapat dikonfigurasi bervariasi tergantung pada layout style.
| |
Split Label | Position | Atur posisi tampilan label nilai dimensi. Mendukung pengaturan di atas grafik atau di bawah grafik. |
Text | Atur warna font dan gaya label nilai dimensi. | |
Alignment | Atur penyelarasan label nilai dimensi. | |
di bagian atas halaman saat ini.
Axes

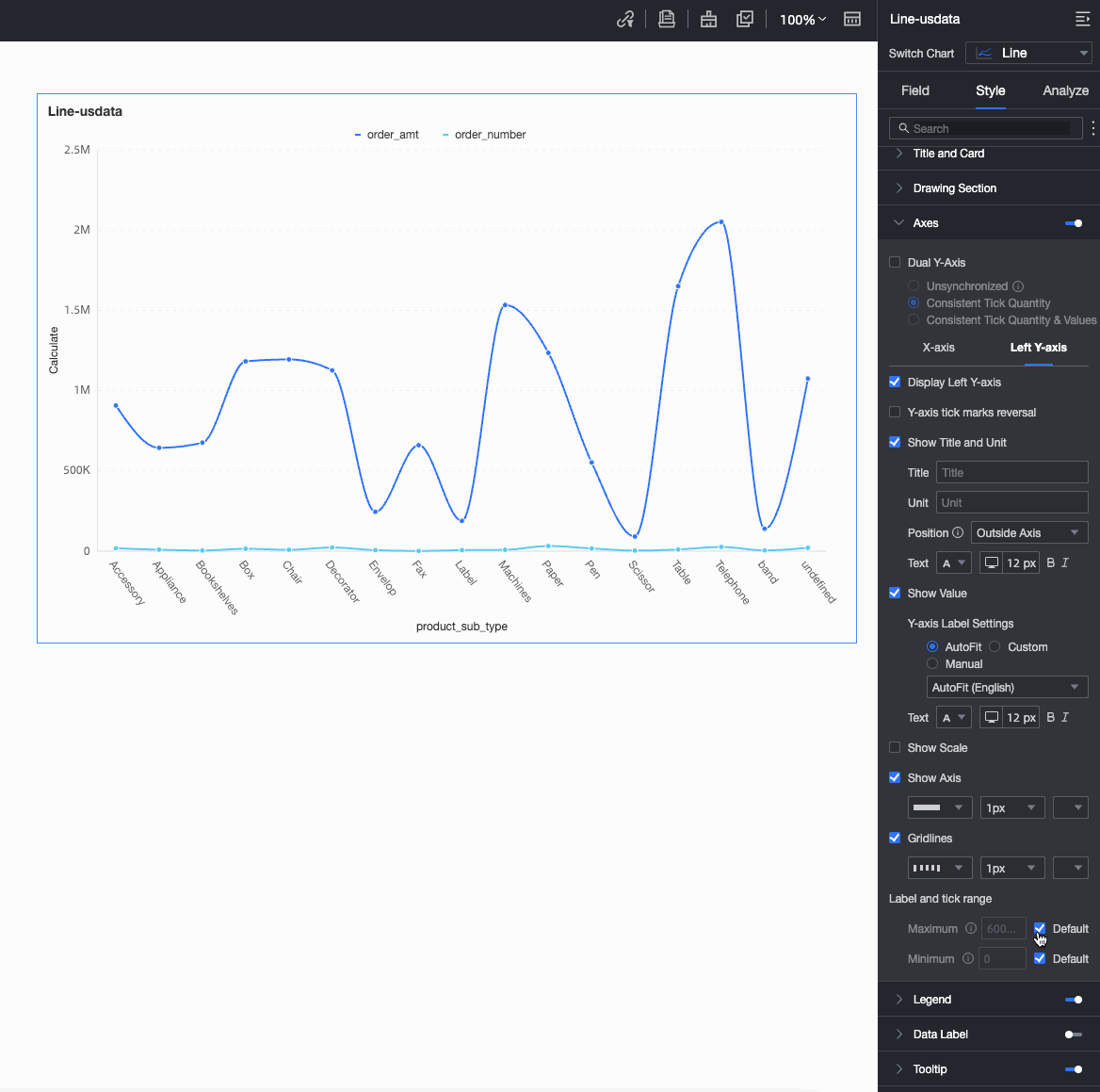

Pada Axes, konfigurasikan gaya sumbu. Secara default, sumbu ditampilkan.
Pilih Show Secondary Y-Axis hanya ketika Anda menambahkan dua measure atau lebih. Jika dipilih, area Axes akan menampilkan Right Y-Axis.
Dalam mode facet, fitur Show Secondary Y-axis tidak didukung.
Nama | Item Konfigurasi | Deskripsi |
X-axis | Show X-axis | Atur apakah akan menampilkan sumbu X. |
Show Title and Unit | Atur apakah akan menampilkan axis title dan unit pada sumbu X. | |
Show Axis Labels | Atur apakah akan menampilkan label pada sumbu X, dan konfigurasikan aturan tampilan label sumbu dan gaya teks. | |

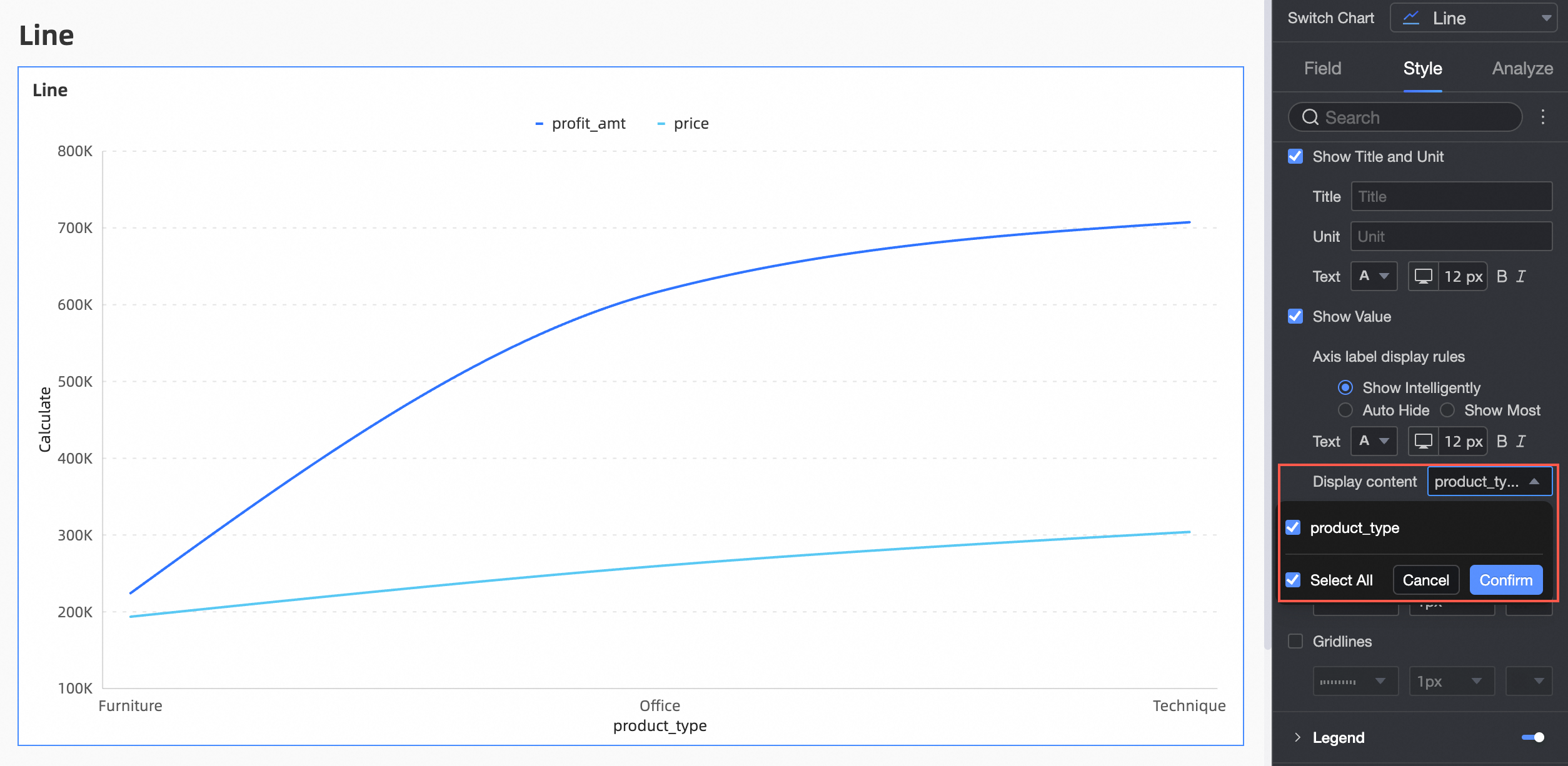

Display Content | Atur konten tampilan menjadi sebagian atau semua dimensi.
| |
Show Tick Marks | Atur apakah tanda centang ditampilkan pada sumbu-X. | |
Show Axis | Atur apakah akan menampilkan sumbu X, termasuk jenis garis, lebar garis, dan warna. | |
Show Gridlines | Atur apakah akan menampilkan garis kisi pada sumbu X, termasuk jenis garis, lebar garis, dan warna. | |
Left Y-axis | Flip Y-axis Scale | Balikkan nilai skala sumbu Y.
|
Show Left Y-axis | Atur apakah akan menampilkan sumbu Y kiri. | |
Show Title and Unit | Atur apakah akan menampilkan axis title dan unit. | |
Show Axis Labels | Atur apakah akan menampilkan label pada sumbu Y kiri, dan konfigurasikan label dan rentang skala, serta pengaturan format tampilan label sumbu. | |
Show Tick Marks | Atur apakah akan menampilkan tanda centang pada sumbu Y kiri. | |
Show Axis | Atur apakah akan menampilkan sumbu Y kiri, termasuk jenis garis, lebar garis, dan warna. | |
Show Gridlines | Atur apakah akan menampilkan garis kisi pada sumbu Y kiri, termasuk jenis garis, lebar garis, dan warna. | |
Axis Value Range and Interval |
|
Konfigurasikan Right Y-axis hanya ketika Show Secondary Y-axis dipilih. Konfigurasi parameternya sama dengan Left Y-axis.
Legend
Pada Legend, atur apakah akan menampilkan legenda dan gayanya.
Konfigurasi PC
Item Konfigurasi
Deskripsi
Position
Atur posisi tampilan legenda. Mendukung empat metode rendering legenda berikut.
Text
Atur gaya teks legenda.
Konfigurasi Mobile
Item Konfigurasi
Deskripsi item konfigurasi
Position/Multi-row Equal Distribution Display
Setelah memilih metode multi-row equal distribution display, tampilkan indikator measure dalam beberapa baris, contohnya:
Ketika nama measure panjang dan tersembunyi dalam metode multi-row equal distribution display, gunakan fitur full text display, contohnya:
Position/Single-row Tile Display
Centang untuk mengubah indikator ukuran multi-baris menjadi tampilan ubin baris tunggal.
Indicator Display
Ketika indikator tidak dipilih, tampilan default-nya adalah "-". Alihkan ke efek tampilan "kosong".
Data Labels

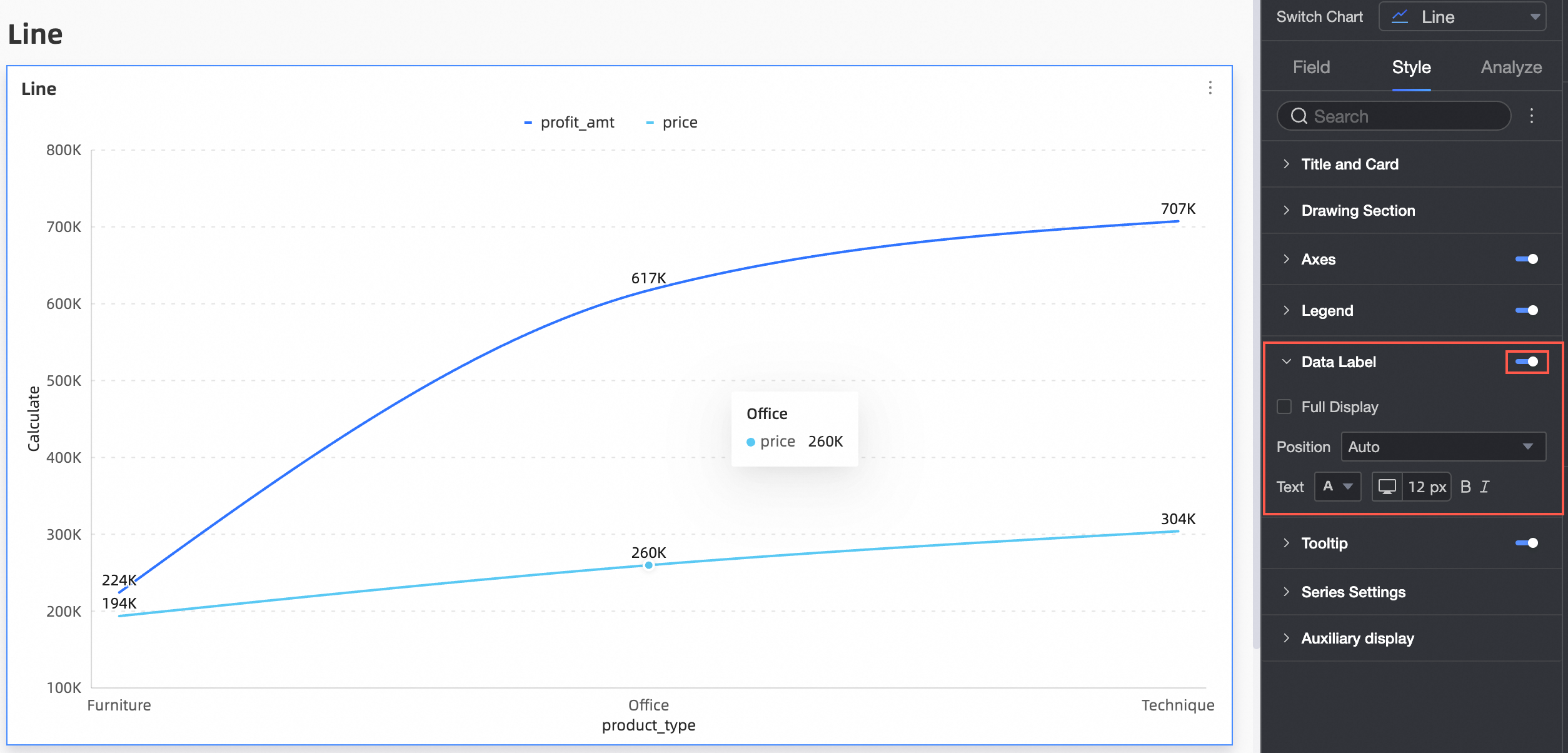

Pada Data Labels, atur apakah akan menampilkan label data dan gayanya.
Item Konfigurasi | Deskripsi |
Full Display | Atur apakah akan menampilkan label data secara lengkap. |
Position | Atur posisi tampilan label. |
Text | Atur gaya teks label. |
Tooltips
Pada Tooltips, konfigurasikan metode tooltip.
Item Konfigurasi | Deskripsi Item Konfigurasi |
Display Method | Atur metode tampilan tooltip. Mendukung dua metode: by single data point dan by dimension value. |
Content | Ketika metode tampilan adalah by single data point, persentase didukung; Ketika metode tampilan adalah by dimension value, total dan persentase didukung. |
Background Color | Atur warna latar belakang. |
Text | Atur gaya teks tooltip. |
Alihkan ke tata letak mobile untuk mengontrol apakah akan menampilkan tooltips mobile.
Series Settings
Pada Series Settings, konfigurasikan gaya seri.
Anda harus mengatur alias dan format tampilan angka di Series Settings hanya ketika Anda mengaktifkan Color Legend/Dimension di panel konfigurasi Fields.
Item Konfigurasi | Deskripsi |
Select Field | Pilih item dimensi atau measure berdasarkan skenario bisnis Anda. |
Alias | Atur nama bidang yang sesuai dengan skenario bisnis aktual. Item ini dapat dikonfigurasi hanya ketika Color Legend/Dimension dikonfigurasi. |
Line Style | Atur jenis dan ketebalan garis grafik garis. Catatan Stacking dan 100% stacking tidak mendukung fitur ini. |
Show Marks | Mendukung pengaturan marka untuk ditampilkan sebagai lingkaran, lingkaran berongga, berlian, dan berlian berongga. Catatan Stacking dan 100% stacking tidak mendukung fitur ini. |
Show Data Labels | Pilih apakah akan menampilkan label data, dan atur warna serta posisi label. |
Number Display Format Settings | Dengan asumsi label data dipilih untuk ditampilkan, konfigurasikan format tampilan angka pada label data. Anda dapat memilih dari tiga format: adaptasi otomatis, adaptasi kustom, dan input manual. Item ini dapat dikonfigurasi hanya ketika Color Legend/Dimension dikonfigurasi. |
Show Boundary Values | Atur apakah akan menampilkan label untuk nilai maksimum dan minimum pada grafik garis. Catatan Stacking dan 100% stacking tidak mendukung fitur ini. |
Auxiliary Display
Pada Auxiliary Display, konfigurasikan tampilan filter indikator dan sumbu gambar mini.
Item Konfigurasi | Deskripsi Item Konfigurasi |
Enable Indicator Filtering Display | Atur apakah akan mengaktifkannya. Setelah diaktifkan, atur bidang indikator yang dipilih secara default. |
Show Thumbnail Axis | Atur metode tampilan sumbu gambar mini. Catatan Dalam mode facet, fitur show thumbnail axis tidak didukung. |
Konfigurasi Analisis Grafik
Item Konfigurasi | Nama | Deskripsi |
Data Interaction | Drilling | Ketika Anda mengonfigurasi fitur drilling untuk grafik, konfigurasikan gaya tampilan baris hierarki drilling. Untuk informasi selengkapnya, lihat Drilling. |
Filter Interaction | Jika data yang akan dianalisis ada di grafik yang berbeda, hubungkan beberapa grafik melalui interaksi filter grafik untuk melakukan analisis data. Untuk informasi selengkapnya, lihat Filter Interaction. | |
Jump | Jika data yang akan dianalisis ada di beberapa dashboard, hubungkan beberapa dashboard melalui jump dashboard untuk melakukan analisis data. Jump mencakup dua metode: parameter jump dan external link. Untuk informasi selengkapnya, lihat Jump. | |
Advanced Settings | Add Data Comparison | Ketika menganalisis data dimensi tanggal, tambahkan perbandingan data. Jika bidang tanggal diatur ke granularitas hari, centang periode yang sama tahun lalu, periode yang sama bulan lalu, periode yang sama minggu lalu, hari sebelumnya, atau tanggal akhir kustom untuk perbandingan data.
|
Analysis Alerts | Auxiliary Line | Garis bantu menunjukkan perbedaan antara nilai measure saat ini dan nilai garis bantu yang ditetapkan. Nilai garis bantu dibagi menjadi dua jenis: nilai tetap dan nilai terhitung. Nilai terhitung mencakup empat jenis: rata-rata, maksimum, minimum, dan median. Untuk informasi selengkapnya, lihat Analysis Alerts. |
Trend Line | Garis tren menunjukkan tren perkembangan keseluruhan data saat ini. Garis tren dibagi menjadi enam jenis: rekomendasi cerdas, linear, logaritmik, eksponensial, polinomial, dan fungsi pangkat. Untuk informasi selengkapnya, lihat Trend Line. | |
Annotate | - | Ketika data dalam grafik tidak normal atau memerlukan perhatian khusus, gunakan penyorotan warna, ikon, komentar, atau titik data untuk anotasi guna membantu mengidentifikasi anomali dan mengambil tindakan yang sesuai. Untuk informasi selengkapnya, lihat Annotate. |
Langkah Selanjutnya
Anda dapat membagikan dashboard dengan pengguna tertentu yang perlu melihatnya. Untuk informasi selengkapnya, lihat Share a Dashboard.
Untuk membuat bilah navigasi kompleks guna analisis tematik, integrasikan dashboard Anda ke dalam portal BI. Untuk informasi selengkapnya, lihat BI portal.
