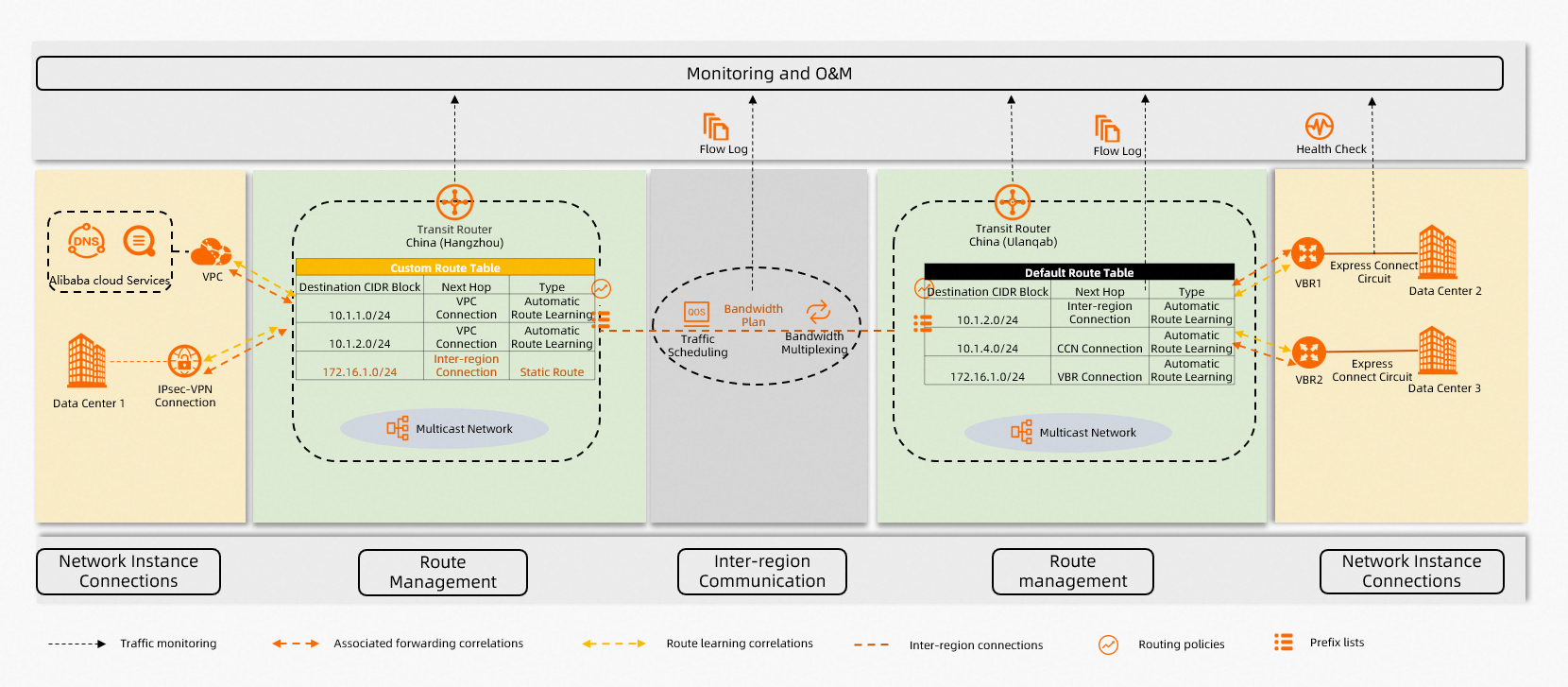

Router transit (TR) dapat terhubung ke instans virtual private cloud (VPC), instans virtual border router (VBR), koneksi IPsec-VPN, dan instans Cloud Connect Network (CCN), sehingga memungkinkan Anda membangun konektivitas jaringan antar-VPC, lintas wilayah, serta antara lingkungan cloud dan on-premises. TR juga mendukung berbagai fitur kontrol perutean, seperti tabel rute kustom, entri rute kustom, dan kebijakan perutean, yang memungkinkan penyesuaian konektivitas jaringan sesuai kebutuhan. Konsol Cloud Enterprise Network (CEN) menyediakan antarmuka visual untuk pemantauan dan O&M, membantu Anda memahami status keseluruhan jaringan secara cepat serta meningkatkan efisiensi operasional dan pemeliharaan. Topik ini menjelaskan fitur-fitur CEN.
Rangkuman fitur
Tabel berikut merangkum fitur-fitur Cloud Enterprise Network (CEN) dan menunjukkan fitur mana saja yang didukung oleh edisi berbeda dari router transit.
Ikon
menunjukkan bahwa fitur tersebut didukung. Ikon
menunjukkan bahwa fitur tersebut tidak didukung.
Kategori | Fitur | Edisi Dasar | Edisi Perusahaan |
Terhubung ke instans virtual private cloud (VPC) |
|
| |
Terhubung ke instans virtual border router (VBR) |
|
| |
Terhubung ke instans Cloud Connect Network (CCN) Catatan Wilayah tempat CCN dideploy hanya mendukung router transit Edisi Dasar. |
|
| |
Terhubung ke koneksi IPsec-VPN |
|
| |
Terhubung ke instans router transit |
|
| |
Paket bandwidth |
|
| |
Koneksi antar wilayah |
|
| |
Multiplexing bandwidth |
|
| |
Pengalihan lalu lintas |
|
| |
Tabel rute kustom |
|
| |
Entri rute kustom |
|
| |
Associated Forwarding |
|
| |
Route learning |
|
| |
Prefix lists |
|
| |
Sinkronisasi rute |
|
| |
Agregasi rute |
|
| |
Kebijakan perutean |
|
| |
Cross-region ECMP routing for VBRs |
|
| |
Akses Layanan Alibaba Cloud |
|
| |
Akses PrivateZone |
|
| |
Buat dan kelola jaringan multicast |
|
| |
Pantau paket bandwidth |
|
| |
Pantau koneksi antar wilayah |
|
| |
Pantau sirkuit Express Connect |
|
| |
Pantau koneksi instans jaringan |
|
| |
Pemeriksaan kesehatan |
|
| |
Flow logs |
|
| |
Diagnostik router transit |
|
| |
Analisis jalur |
|
|
Hubungkan instans jaringan
Terhubung ke instans VPC
Anda dapat menghubungkan instans VPC ke router transit untuk mengaktifkan komunikasi privat di antara mereka. Untuk informasi lebih lanjut, lihat Buat koneksi VPC.
Terhubung ke instans VBR
Anda dapat menghubungkan instans VBR ke router transit untuk mengaktifkan komunikasi privat di antara mereka. Untuk informasi lebih lanjut, lihat Buat koneksi VBR.
Terhubung ke instans CCN
Anda dapat menghubungkan instans CCN ke router transit untuk mengaktifkan komunikasi privat di antara mereka. Untuk informasi lebih lanjut, lihat Buat koneksi CCN.
Terhubung ke koneksi IPsec-VPN
Anda dapat menghubungkan pusat data ke router transit melalui koneksi IPsec-VPN, sehingga memungkinkan pusat data berkomunikasi dengan jaringan lain melalui router transit. Untuk informasi lebih lanjut, lihat Buat koneksi VPN.
Manajemen antar wilayah
Koneksi antar wilayah
Koneksi antar wilayah menghubungkan instans router transit di wilayah berbeda untuk mengaktifkan komunikasi antar sumber daya di wilayah tersebut. Untuk informasi lebih lanjut, lihat Koneksi antar wilayah.
Multiplexing bandwidth
Fitur multiplexing bandwidth memungkinkan router transit CCN dan router transit Edisi Perusahaan di wilayah yang sama berbagi paket bandwidth antar wilayah, sehingga meningkatkan fleksibilitas pemanfaatan bandwidth. Untuk informasi lebih lanjut, lihat Multiplexing bandwidth untuk CCN.
Pengalihan lalu lintas
Fitur pengalihan lalu lintas memungkinkan Anda memberi tanda pada traffic cross-region dan menerapkan batas bandwidth untuk jenis traffic berbeda berdasarkan tanda tersebut, sehingga memastikan ketersediaan bandwidth yang cukup untuk berbagai layanan serta meningkatkan efisiensi jaringan secara keseluruhan. Untuk informasi lebih lanjut, lihat Gunakan pengalihan lalu lintas untuk mengontrol bandwidth cross-region untuk berbagai jenis traffic.
Manajemen rute
Tabel rute kustom
Tabel rute kustom mirip dengan instans Virtual Routing and Forwarding (VRF) pada router tradisional. Tabel ini sepenuhnya terisolasi dari tabel rute default router transit Edisi Perusahaan. Anda dapat mengasosiasikan instans jaringan dengan tabel rute kustom untuk mengisolasi traffic. Untuk informasi lebih lanjut, lihat Tabel rute kustom.
Route learning
Route learning mengontrol cara rute diiklankan dari instans jaringan. Setelah Anda mengaktifkan route learning antara koneksi instans jaringan dan tabel rute router transit Edisi Perusahaan, rute dari instans jaringan akan diiklankan ke tabel rute tersebut. Untuk informasi lebih lanjut, lihat Route learning.
Asosiasi rute
Asosiasi rute mengontrol cara traffic dari instans jaringan diteruskan. Setelah asosiasi rute dibuat antara koneksi instans jaringan dan tabel rute router transit Edisi Perusahaan, router transit akan meneruskan traffic dari instans jaringan tersebut dengan mencari rute di tabel rute tersebut. Untuk informasi lebih lanjut, lihat Asosiasi rute.
Entri rute kustom
Router transit Edisi Perusahaan mendukung route statis dan blackhole routes. Anda dapat menambahkan entri rute kustom ke tabel rute router transit Edisi Perusahaan untuk mengontrol penerusan traffic untuk instans jaringan. Untuk informasi lebih lanjut, lihat Entri rute kustom.
Prefix lists
Tabel rute router transit Edisi Perusahaan dapat diasosiasikan dengan prefix list VPC. Setelah asosiasi dibuat, sistem secara otomatis menambahkan rute yang mengarah ke semua blok CIDR dalam prefix list tersebut ke tabel rute router transit. Untuk informasi lebih lanjut, lihat Prefix lists.
Sinkronisasi rute
Anda dapat menggunakan fitur sinkronisasi rute untuk mengontrol cara router transit Edisi Perusahaan mengiklankan rute dari tabel rutenya ke instans jaringan yang diasosiasikan. Untuk informasi lebih lanjut, lihat Sinkronisasi rute.
Agregasi rute
Beberapa rute spesifik dalam tabel rute router transit Edisi Perusahaan dapat digabung menjadi satu rute agregat. Jika sinkronisasi rute diaktifkan untuk instans VPC, sistem secara default mengiklankan rute agregat tersebut ke instans VPC, bukan rute spesifiknya. Untuk informasi lebih lanjut, lihat Agregasi rute.
Kebijakan perutean
Kebijakan perutean mengontrol cara rute diiklankan dari tabel rute router transit. Anda dapat menggunakan kebijakan perutean untuk menentukan apakah akan mengiklankan rute dari tabel rute ke instans jaringan atau ke router transit di wilayah lain. Untuk informasi lebih lanjut, lihat Kebijakan perutean.
Cross-region ECMP routing for VBRs
Setelah Anda mengaktifkan cross-region Equal-Cost Multi-Path (ECMP) routing untuk VBR, jika router transit Edisi Perusahaan mempelajari rute dengan blok CIDR tujuan yang sama dari beberapa instans VBR, rute-rute tersebut dapat membentuk rute ECMP untuk meneruskan traffic secara bersamaan. Untuk informasi lebih lanjut, lihat Cross-region ECMP routing for VBRs.
Manajemen layanan cloud
PrivateZone
PrivateZone adalah layanan resolusi dan manajemen nama domain privat berbasis lingkungan VPC. Setelah instans VBR dan CCN terhubung ke router transit, jaringan on-premises yang terkait dapat mengakses PrivateZone melalui router transit. Untuk informasi lebih lanjut, lihat Konfigurasikan akses ke PrivateZone.
Layanan Alibaba Cloud
Setelah instans VBR dan CCN terhubung ke router transit, jaringan on-premises yang terkait dapat mengakses Layanan Alibaba Cloud melalui router transit. Untuk informasi lebih lanjut, lihat Konfigurasikan akses ke Layanan Alibaba Cloud.
Manajemen multicast
Buat dan kelola jaringan multicast
Setelah Anda menghubungkan instans jaringan ke router transit Edisi Perusahaan, Anda dapat membuat dan mengelola jaringan multicast. Router transit bertindak sebagai router multicast untuk meneruskan traffic multicast antar instans jaringan. Untuk informasi lebih lanjut, lihat Manajemen multicast.
Pemantauan dan O&M
Pantau sumber daya CEN
CEN menyediakan halaman pemantauan terpadu. Anda dapat melihat grafik pemantauan untuk instans router transit, paket bandwidth, koneksi antar wilayah, sirkuit Express Connect yang diasosiasikan dengan instans VBR, serta traffic dari instans jaringan yang terhubung ke router transit. Untuk informasi lebih lanjut, lihat Pantau sumber daya CEN.
Pemeriksaan kesehatan
Instans VBR terhubung ke pusat data melalui sirkuit Express Connect. Setelah Anda menghubungkan instans VBR ke router transit, Anda dapat menggunakan fitur pemeriksaan kesehatan untuk memantau konektivitas sirkuit Express Connect. Untuk informasi lebih lanjut, lihat Konfigurasikan pemeriksaan kesehatan untuk VBR.
Flow logs
Flow logs menangkap informasi tentang traffic cross-region antar router transit dan traffic melalui koneksi VBR. Anda dapat menggunakan informasi traffic yang ditangkap untuk menganalisis penggunaan bandwidth dan memecahkan masalah jaringan. Untuk informasi lebih lanjut, lihat Flow logs.
Diagnostik router transit
CEN terintegrasi dengan Network Intelligence Service (NIS). NIS dapat mendiagnosis instans router transit dan memberikan saran untuk memperbaiki masalah yang terdeteksi. Untuk informasi lebih lanjut, lihat Diagnosis instans router transit.
Analisis jalur
CEN terintegrasi dengan Network Intelligence Service (NIS), yang mendukung analisis jalur. Anda dapat menggunakan analisis jalur untuk mendiagnosis konektivitas jaringan antar sumber daya. Untuk informasi lebih lanjut, lihat Gunakan analisis jalur.
