Aktifkan perutean ECMP multi-wilayah untuk VBR

Setelah router transit edisi perusahaan mempelajari rute dengan blok CIDR tujuan yang sama dari beberapa virtual border router (VBR), rute tersebut diurutkan berdasarkan ID wilayah jika atribut lainnya identik. Rute dengan ID wilayah pertama dalam urutan abjad dipilih sebagai rute utama untuk pengalihan lalu lintas jaringan. Jika perutean ECMP multi-wilayah diaktifkan untuk VBR, rute dengan atribut yang sama kecuali ID wilayah dianggap sebagai rute biaya sama.

Batasan

Hanya tabel rute dari router transit edisi perusahaan yang mendukung perutean ECMP multi-wilayah untuk VBR.

Aturan pemilihan rute untuk router transit edisi perusahaan

Aturan default

Setelah router transit edisi perusahaan mempelajari rute dengan blok CIDR tujuan yang sama dari beberapa VBR, sistem memeriksa nilai atribut setiap rute berdasarkan prioritas atribut menurun. Rute dengan prioritas tertinggi dipilih sebagai rute utama untuk pengalihan lalu lintas jaringan. Rute lainnya berfungsi sebagai cadangan dan tidak mengalihkan lalu lintas kecuali rute utama gagal. Rute baru yang dipelajari oleh router transit tidak boleh tumpang tindih dengan rute yang ada di tabel rute. Jika beberapa rute memiliki nilai yang sama untuk atribut prioritas tertinggi, sistem membandingkan nilai atribut dengan prioritas berikutnya. Tabel berikut menjelaskan prioritas dan nilai atribut.

Catatan

Prioritas atribut rute dalam urutan menurun: P1 > P2 > P3 > P4.

Prioritas atribut	Atribut	Deskripsi	Prioritas nilai atribut
P1	Tipe rute VBR	Jika semua rute dipelajari dari VBR, sistem membandingkan jenis rute tersebut. Rute BGP: Rute dipelajari melalui protokol BGP. Rute statis: Rute dikonfigurasi secara manual.	Rute BGP > rute statis Jika semua rute VBR dipelajari melalui protokol BGP, rute dengan jalur AS terpendek memiliki prioritas tertinggi.
P2	Wilayah rute VBR	Sistem membandingkan wilayah tempat rute VBR berasal dengan wilayah tabel rute router transit edisi perusahaan. Wilayah lokal: Rute VBR dan tabel rute router transit edisi perusahaan berada di wilayah yang sama. Wilayah lain: Rute VBR dan tabel rute router transit edisi perusahaan berada di wilayah yang berbeda.	Wilayah lokal > wilayah lain Rute VBR yang berada di wilayah yang sama dengan tabel rute router transit edisi perusahaan memiliki prioritas lebih tinggi daripada rute yang dipelajari dari wilayah lain.
P3	Nilai kebijakan perutean	Jika kebijakan perutean dibuat untuk tabel rute router transit edisi perusahaan dan beberapa rute cocok dengan kebijakan perutean, sistem membandingkan nilai kebijakan perutean dari rute tersebut. Untuk informasi lebih lanjut, lihat Ikhtisar kebijakan perutean.	Sistem membandingkan nilai kebijakan perutean dari rute dan memilih rute dengan prioritas tertinggi.
P4	ID wilayah rute	Sistem membandingkan ID wilayah rute.	ID wilayah diurutkan dalam urutan abjad. Rute dengan ID wilayah pertama memiliki prioritas tertinggi. Sebagai contoh, rute yang dipelajari dari wilayah China (Hangzhou) dengan ID cn-hangzhou memiliki prioritas lebih tinggi daripada rute yang dipelajari dari wilayah China (Shenzhen) dengan ID cn-shenzhen.

Aturan pemilihan rute untuk perutean ECMP multi-wilayah

Setelah perutean ECMP multi-wilayah diaktifkan, sistem hanya membandingkan nilai atribut berikut: VBR route type, VBR route region, dan routing policy value. Jika nilai atribut sebelumnya sama di antara beberapa rute, sistem berhenti membandingkan nilai atribut route region ID dan mengaktifkan perutean ECMP untuk mengalihkan lalu lintas jaringan.

Peringatan

Dalam tabel rute router transit edisi perusahaan, jika terdapat beberapa rute VBR statis biaya sama dan salah satu rute gagal, sistem tidak dapat mendeteksi kesalahan dan terus mengalihkan lalu lintas seperti biasa. Hal ini dapat memengaruhi layanan Anda.
Setelah mengaktifkan perutean ECMP multi-wilayah, jika beberapa rute ECMP diiklankan dari router transit di wilayah berbeda, lalu lintas jaringan didistribusikan secara merata di antara router transit. Oleh karena itu, pastikan untuk mengalokasikan sumber daya bandwidth yang cukup untuk koneksi antar-wilayah antara router transit lokal dan peer.

Contoh

Sebuah perusahaan menggunakan dua sirkuit Express Connect yang terhubung ke VBR1 dan VBR2 untuk menghubungkan pusat datanya ke CEN, memungkinkan pusat data berkomunikasi dengan VPC di wilayah China (Shenzhen). Router transit di wilayah China (Shenzhen) mempelajari blok CIDR 10.0.0.0/24 dan 10.0.1.0/24 dari pusat data melalui Koneksi Antar-wilayah 1 dan Koneksi Antar-wilayah 2. Tidak ada kebijakan perutean yang dikonfigurasikan untuk tabel rute router transit di wilayah China (Shenzhen), China (Hangzhou), atau China (Shanghai).

Sebelum perutean ECMP multi-wilayah diaktifkan untuk VBR, router transit di wilayah China (Shenzhen) membandingkan atribut rute dan memilih rute utama yang menunjuk ke blok CIDR 10.0.0.0/24 dan 10.0.1.0/24. Tabel berikut menjelaskan cara router transit membandingkan atribut rute.

Catatan

Dalam contoh ini, rute utama menunjuk ke 10.0.0.0/24. Aturan untuk memilih rute utama yang menunjuk ke 10.0.1.0/24 adalah sama.

Prioritas atribut rute	Atribut rute	Deskripsi
P1	Tipe rute VBR	Rute yang menunjuk ke 10.0.0.0/24 diiklankan dari Koneksi Antar-wilayah 1 dan Koneksi Antar-wilayah 2. Router transit mempelajari rute melalui BGP. Jalur AS dari rute tersebut memiliki panjang yang sama. Dalam hal ini, nilai atribut saat ini sama. Router transit membandingkan nilai atribut berikutnya.
P2	Wilayah rute VBR	Rute yang menunjuk ke 10.0.0.0/24 diiklankan dari Koneksi Antar-wilayah 1 dan termasuk dalam wilayah China (Hangzhou), yang berbeda dari wilayah tabel rute router transit karena berada di wilayah China (Shenzhen). Rute yang menunjuk ke 10.0.0.0/24 diiklankan dari Koneksi Antar-wilayah 2 dan termasuk dalam wilayah China (Shanghai), yang berbeda dari wilayah tabel rute router transit karena berada di wilayah China (Shenzhen). Nilai atribut saat ini sama. Router transit membandingkan nilai atribut berikutnya.
P3	Nilai kebijakan perutean	Tidak ada kebijakan perutean yang dikonfigurasikan untuk router transit di wilayah China (Hangzhou) atau China (Shanghai). Oleh karena itu, nilai atribut saat ini sama. Router transit membandingkan nilai atribut berikutnya.
P4	ID wilayah rute	Rute yang menunjuk ke 10.0.0.0/24 diiklankan dari Koneksi Antar-wilayah 1 dan termasuk dalam wilayah China (Hangzhou), yang memiliki ID cn-hangzhou. Rute yang menunjuk ke 10.0.0.0/24 diiklankan dari Koneksi Antar-wilayah 2 dan termasuk dalam wilayah China (Shanghai), yang memiliki ID cn-shanghai. ID wilayah China (Hangzhou) lebih tinggi daripada ID wilayah China (Shanghai). Oleh karena itu, rute dengan blok CIDR 10.0.0.0/24 yang diiklankan dari wilayah China (Hangzhou) dipilih sebagai rute utama.

Setelah perutean ECMP multi-wilayah diaktifkan untuk VBR, router transit di wilayah China (Shenzhen) membandingkan atribut rute dan memilih rute utama yang menunjuk ke 10.0.0.0/24.

Prioritas atribut rute	Atribut rute	Deskripsi
P1	Tipe rute VBR	Rute yang menunjuk ke 10.0.0.0/24 diiklankan dari Koneksi Antar-wilayah 1 dan Koneksi Antar-wilayah 2. Router transit mempelajari rute melalui BGP. Jalur AS dari rute tersebut memiliki panjang yang sama. Dalam hal ini, nilai atribut saat ini sama. Router transit membandingkan nilai atribut berikutnya.
P2	Wilayah rute VBR	Rute yang menunjuk ke 10.0.0.0/24 diiklankan dari Koneksi Antar-wilayah 1 dan termasuk dalam wilayah China (Hangzhou), yang berbeda dari wilayah tabel rute router transit karena berada di wilayah China (Shenzhen). Rute yang menunjuk ke 10.0.0.0/24 diiklankan dari Koneksi Antar-wilayah 2 dan termasuk dalam wilayah China (Shanghai), yang berbeda dari wilayah tabel rute router transit karena berada di wilayah China (Shenzhen). Nilai atribut saat ini sama. Router transit membandingkan nilai atribut berikutnya.
P3	Nilai kebijakan perutean	Tidak ada kebijakan perutean yang dikonfigurasikan untuk router transit di wilayah China (Hangzhou) atau China (Shanghai). Oleh karena itu, nilai atribut saat ini sama. Perbandingan berakhir karena tidak ada atribut lain yang tersisa.

Akibatnya, rute yang diiklankan dari Koneksi Antar-wilayah 1 dan Koneksi Antar-wilayah 2 serta menunjuk ke 10.0.0.0/24 memiliki nilai atribut yang sama. Dalam hal ini, rute tersebut dianggap sebagai rute biaya sama.

Bagaimana ECMP multi-wilayah memengaruhi pengalihan lalu lintas

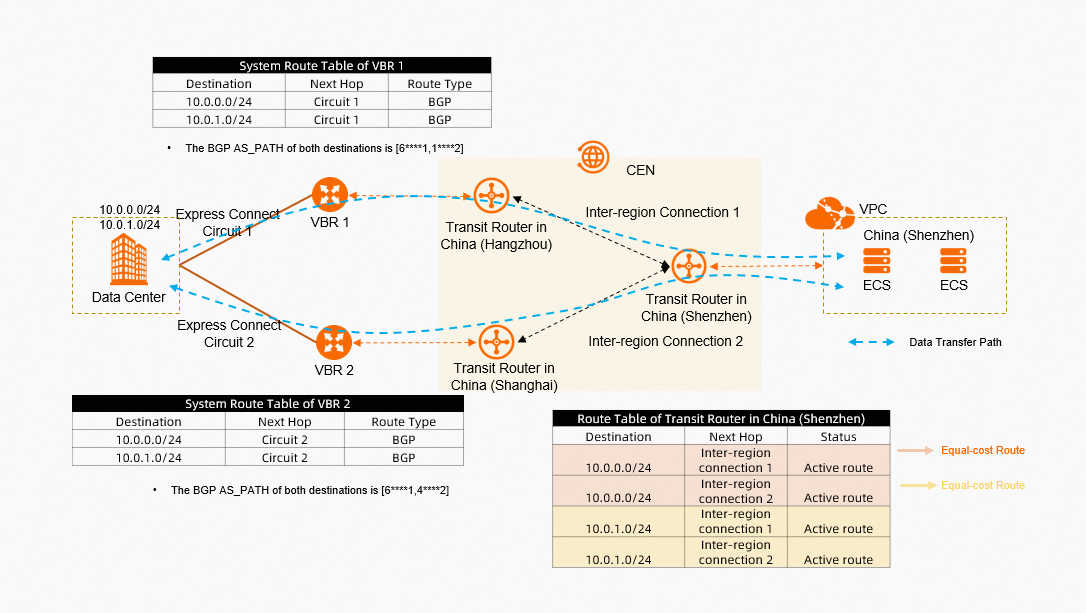

Setelah perutean ECMP multi-wilayah diaktifkan untuk VBR, router transit mungkin mempelajari rute dengan tujuan yang sama dari VBR berbeda. Jika nilai atribut VBR route type, VBR route region, dan routing policy value sama, rute tersebut dianggap sebagai rute biaya sama, seperti ditunjukkan pada Gambar 2. Latensi jaringan dan bandwidth maksimum koneksi antar-wilayah mungkin terpengaruh. Lanjutkan dengan hati-hati.
Setelah perutean ECMP multi-wilayah dinonaktifkan untuk VBR, router transit mungkin mempelajari rute dengan tujuan yang sama dari VBR berbeda. Jika nilai atribut VBR route type, VBR route region, dan routing policy value sama, sistem membandingkan nilai atribut route region ID dan memilih rute utama untuk pengalihan lalu lintas. Rute lainnya berfungsi sebagai cadangan dan tidak mengalihkan lalu lintas kecuali rute utama gagal, seperti ditunjukkan pada Gambar 1. Dalam hal ini, latensi jaringan dan bandwidth maksimum koneksi antar-wilayah mungkin terpengaruh. Lanjutkan dengan hati-hati.

Peringatan

Sebelum mengaktifkan perutean ECMP multi-wilayah untuk VBR, perhatikan dampak potensialnya terhadap pengalihan lalu lintas. Untuk informasi lebih lanjut, lihat Bagaimana ECMP Multi-wilayah Memengaruhi Pengalihan Lalu Lintas.

Aktifkan perutean ECMP multi-wilayah saat Anda membuat tabel rute router transit

Masuk ke Konsol CEN.
Di halaman Instances, klik ID instans CEN yang ingin dikelola.
Pergi ke tab Basic Information > Transit Router dan klik ID router transit yang ingin dikelola.
Di halaman detail router transit, klik tab Route Table.

Di panel navigasi sebelah kiri, klik Create Route Table. Di kotak dialog Create Route Table, konfigurasikan parameter dan klik OK.

Parameter	Deskripsi
Transit Router	Pilih router transit untuk mana Anda ingin membuat tabel rute. ID dari router transit yang dipilih akan ditampilkan secara otomatis.
Route Table Name	Masukkan nama untuk tabel rute.
Description	Masukkan deskripsi untuk tabel rute.
Tag	Tambahkan tag ke tabel rute. Tag Key: Kunci tag dapat memiliki panjang hingga 64 karakter. Tidak boleh berupa string kosong atau dimulai dengan `acs:` atau `aliyun` atau mengandung `http://` atau `https://`. Tag Value: Nilai tag bisa berupa string kosong dengan panjang maksimum 128 karakter. Tidak boleh dimulai dengan `acs:` atau `aliyun` atau mengandung `http://` atau `https://`. Anda dapat menambahkan satu atau lebih tag ke tabel rute kustom. Untuk informasi lebih lanjut tentang tag, lihat Kelola tag.
Multi-region ECMP Routing	Aktifkan perutean ECMP multi-region berdasarkan kebutuhan bisnis Anda. Perutean ECMP multi-region dinonaktifkan secara default. Sebuah Enterprise Edition transit router mungkin mempelajari rute dari beberapa virtual border routers (VBR). Jika rute-rute tersebut memiliki atribut yang sama kecuali ID wilayah, lalu lintas jaringan diteruskan berdasarkan ID wilayah dalam urutan abjad. Jika perutean ECMP multi-region diaktifkan untuk VBR dan rute-rute tersebut memiliki atribut yang sama kecuali ID wilayah, rute-rute tersebut dianggap sebagai rute biaya sama. Untuk informasi lebih lanjut, lihat Perutean ECMP multi-region untuk VBR di wilayah berbeda. Untuk mengaktifkan perutean ECMP multi-region, nyalakan Perutean ECMP Multi-region, baca informasi dalam pesan yang muncul, lalu klik OK.

Aktifkan perutean ECMP multi-wilayah setelah Anda membuat tabel rute router transit

Masuk ke Konsol CEN.
Di halaman Instances, klik ID instans CEN yang ingin dikelola.
Pergi ke tab Basic Information > Transit Router dan klik ID router transit yang ingin dikelola.
Di halaman detail router transit, klik tab Route Table.
Di panel navigasi sebelah kiri, klik ID tabel rute yang ingin dikelola.
Di bagian Basic Information, aktifkan opsi Multi-region ECMP Routing.
Dalam pesan Do you want to enable multi-region ECMP routing, baca risiko potensial dan klik OK.

Nonaktifkan perutean ECMP multi-wilayah

Peringatan

Sebelum menonaktifkan perutean ECMP multi-wilayah, perhatikan dampak potensialnya terhadap pengalihan lalu lintas. Untuk informasi lebih lanjut, lihat Bagaimana ECMP Multi-wilayah Memengaruhi Pengalihan Lalu Lintas.

Masuk ke Konsol CEN.
Di halaman Instances, klik ID instans CEN yang ingin dikelola.
Pergi ke tab Basic Information > Transit Router dan klik ID router transit yang ingin dikelola.
Di halaman detail router transit, klik tab Route Table.
Di panel navigasi sebelah kiri, klik ID tabel rute yang ingin dikelola.
Di bagian Basic Information, matikan Multi-region ECMP Routing.
Dalam pesan Are you sure that you want to disable multi-region ECMP routing, baca risiko potensial dan klik OK.
