Cloud Enterprise Network:Basic rate limiting QoS

Pendahuluan

Ikhtisar

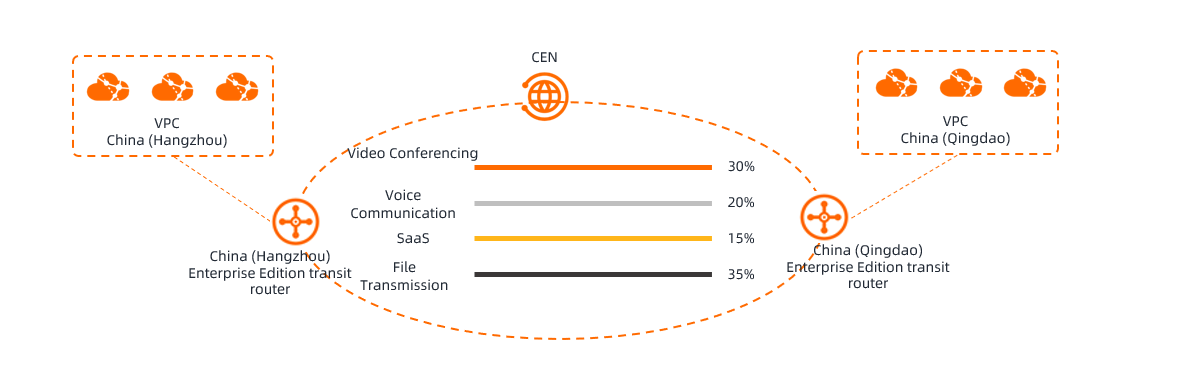

Saat perusahaan menggunakan Cloud Enterprise Network (CEN) untuk komunikasi antar-wilayah, koneksi antar-wilayah sering mengangkut lalu lintas dari berbagai layanan, seperti konferensi video, panggilan suara, aplikasi SaaS, dan transfer file. Layanan-layanan tersebut memiliki kebutuhan jaringan yang berbeda. Contohnya:

• Lalu lintas konferensi video dan panggilan suara memerlukan transmisi real-time. Packet loss tinggi dan jitter yang sering dapat menurunkan kualitas komunikasi.

• Lalu lintas aplikasi SaaS memerlukan tanggapan cepat. Kemacetan jaringan menurunkan pengalaman pengguna.

• Lalu lintas transfer file memerlukan throughput tinggi dan bandwidth mencukupi, tetapi kurang sensitif terhadap metrik kinerja jaringan seperti latency dan jitter.

Total bandwidth koneksi antar-wilayah bersifat tetap. Saat lalu lintas dikirim melalui koneksi antar-wilayah, berbagai layanan sering bersaing memperebutkan bandwidth. Hal ini dapat menyebabkan pemanfaatan jaringan rendah dan kualitas komunikasi buruk. Misalnya, transfer file besar dapat mengonsumsi sebagian besar bandwidth, sehingga menyebabkan latency tinggi pada konferensi video dan panggilan suara, atau bahkan mengganggu keduanya. Penjadwalan lalu lintas memungkinkan Anda mengklasifikasikan lalu lintas dan mengalokasikan bandwidth ke layanan yang berbeda, sehingga meningkatkan kualitas komunikasi dan pemanfaatan jaringan.

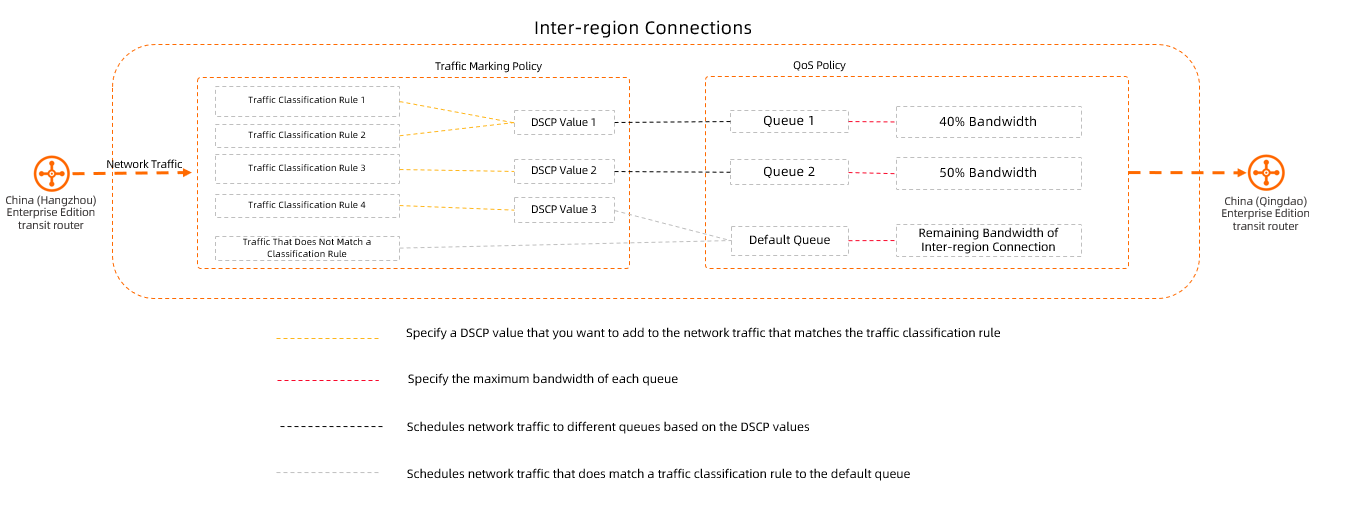

Cara kerja

Batasan

• Fitur penjadwalan lalu lintas hanya tersedia untuk koneksi cross-region pada router transit edisi perusahaan.

• Fitur penjadwalan lalu lintas hanya berlaku untuk arah outbound router transit edisi perusahaan.

  Misalnya, pertimbangkan koneksi cross-region antara wilayah China (Hangzhou) dan China (Qingdao). Jika Anda mengonfigurasi fitur penjadwalan lalu lintas pada router transit di wilayah China (Hangzhou), fitur ini hanya menjamin bandwidth untuk lalu lintas dari China (Hangzhou) ke China (Qingdao). Fitur ini tidak menjamin bandwidth untuk arah sebaliknya, yaitu dari China (Qingdao) ke China (Hangzhou).

  Penting

  Untuk memastikan pengalaman bandwidth cross-region yang konsisten, konfigurasikan kebijakan penandaan lalu lintas dan kebijakan penjadwalan lalu lintas yang sesuai untuk kedua arah lalu lintas.

• Tabel berikut mencantumkan kuota untuk fitur penjadwalan lalu lintas.

  Sumber Daya	Batas default	Dapat disesuaikan
  Jumlah maksimum aturan klasifikasi traffic per router transit	500	Tidak dapat disesuaikan
  Jumlah maksimum antrian per kebijakan penjadwalan traffic	64	Tidak dapat disesuaikan

Contoh skenario

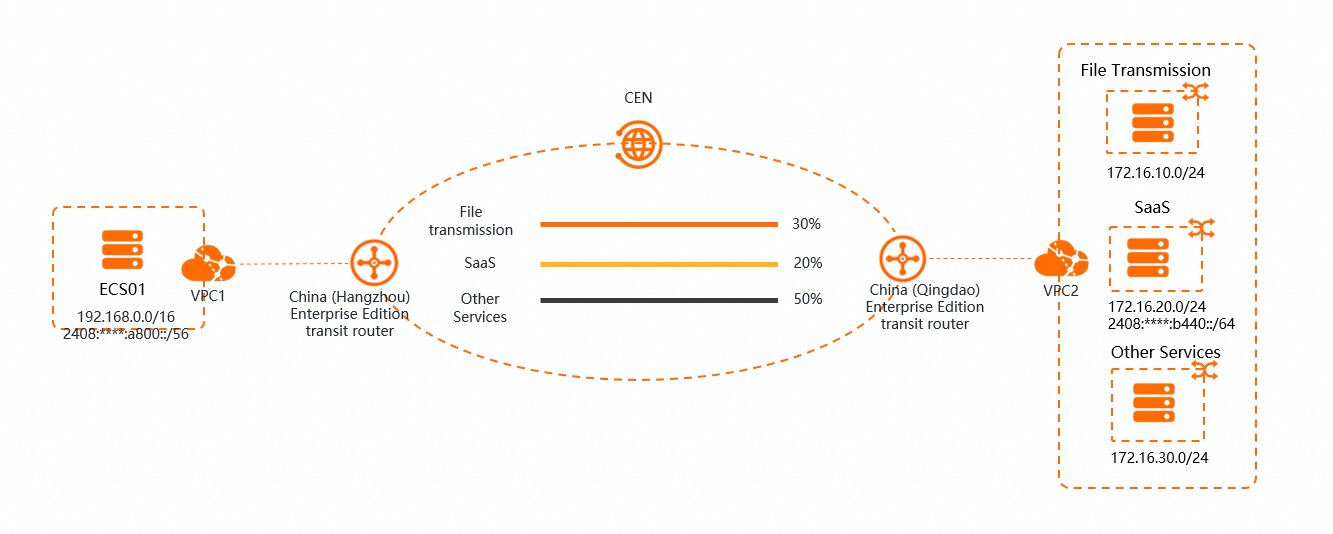

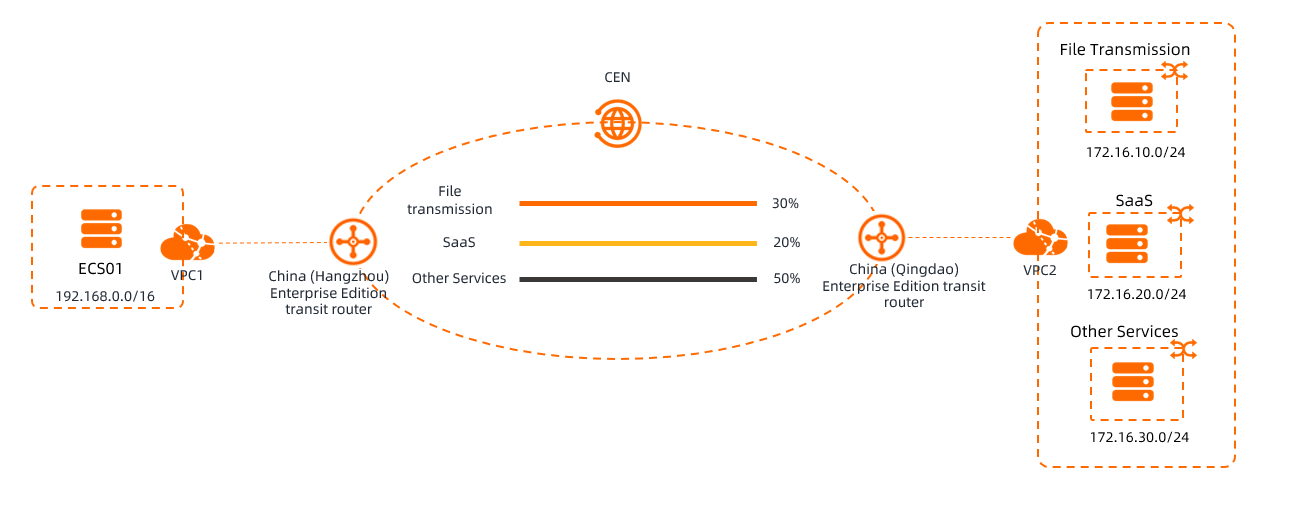

Topik ini menggunakan skenario pada gambar sebelumnya untuk mendemonstrasikan fitur penjadwalan lalu lintas. Sebuah perusahaan memiliki virtual private cloud (VPC), VPC1, di wilayah China (Hangzhou) dan VPC lain, VPC2, di wilayah China (Qingdao). Perusahaan membuat klien aplikasi, ECS01, pada instance Elastic Compute Service (ECS) di VPC1. Di VPC2, perusahaan menyebarkan layanan transfer file, layanan SaaS perkantoran, dan layanan lainnya. VPC1 dan VPC2 saling terhubung melalui instans Cloud Enterprise Network (CEN) dan router transit edisi perusahaan. Namun, saat ECS01 di VPC1 mengakses layanan transfer file dan layanan SaaS perkantoran, sering mengalami respons lambat dan transfer file terputus. Setelah investigasi awal, perusahaan menemukan bahwa layanan lain mengonsumsi bandwidth antar-wilayah secara berlebihan. Akibatnya, layanan transfer file dan SaaS perkantoran tidak memiliki bandwidth yang cukup dan tidak dapat berfungsi dengan baik.

Prasyarat

Anda telah mengaktifkan penerusan lalu lintas antar-wilayah menggunakan CEN dan router transit edisi perusahaan. Untuk petunjuk pengaturan, lihat Hubungkan VPC yang dimiliki akun berbeda.

Langkah 1: Buat kebijakan penandaan lalu lintas

Kebijakan penandaan lalu lintas menggunakan aturan klasifikasi lalu lintas untuk mengidentifikasi lalu lintas dan menandai paket yang sesuai dengan nilai Differentiated Services Code Point (DSCP).

1. Masuk ke Konsol CEN.

2. Pada halaman CEN Instance, klik ID instans CEN yang ingin Anda kelola.

3. Pada tab Basic Settings > Transit Router, klik ID instans router transit untuk koneksi antar-wilayah.

4. Pada halaman detail instans router transit, klik tab Traffic Marking.

5. Pada tab Traffic Marking, klik Create Traffic Marking Policy.

6. Ulangi Langkah 3 hingga Langkah 6 untuk mengonfigurasi kebijakan penandaan lalu lintas yang sesuai pada instans router transit di wilayah peer.

   Contoh ini menggunakan metode manual untuk menambahkan kebijakan penandaan lalu lintas di wilayah China (Hangzhou) dan China (Qingdao). Tabel berikut menjelaskan konfigurasinya.

   Catatan

   Pada tabel berikut, "None" menunjukkan bahwa parameter tidak dikonfigurasi, sehingga sistem menerapkan aturan pencocokan default.

   Wilayah	China (Hangzhou)			China (Qingdao)
   Item konfigurasi	Kebijakan penandaan lalu lintas 1	Kebijakan penandaan lalu lintas 2	Kebijakan penandaan lalu lintas 3	Kebijakan penandaan lalu lintas 1	Kebijakan penandaan lalu lintas 2	Kebijakan penandaan lalu lintas 3
   Nama kebijakan	File	SaaS	Other	File	SaaS	Other
   Prioritas kebijakan	5	10	15	5	10	15
   Set DSCP	5	10	15	5	10	15
   Aturan Klasifikasi Lalu Lintas
   Address Type	None	IPv6	None	None	IPv6	None
   Protokol	None	HTTP	HTTPS	None	HTTP	HTTPS
   Blok CIDR sumber	192.168.0.0/16	2408:****:a800::/56	192.168.0.0/16	172.16.10.0/24	2408:****:b440::/64	172.16.30.0/24
   Port sumber	1/200	None	1/200	25/25	80/80	443/443
   Blok CIDR tujuan	172.16.10.0/24	2408:****:b440::/64	172.16.30.0/24	192.168.0.0/16	2408:****:a800::/56	192.168.0.0/16
   Port tujuan	25/25	80/80	443/443	1/200	None	1/200
   DSCP	25	30	None	25	30	None
   Deskripsi kebijakan penandaan lalu lintas	Mencocokkan traffic dari rentang port sumber 1 hingga 200 blok CIDR 192.168.0.0/16 ke port tujuan 25 blok CIDR 172.16.10.0/24 dengan nilai DSCP yang sudah ada sebesar 25. Kebijakan ini menandai traffic yang cocok dengan nilai DSCP 5.	Mencocokkan traffic HTTP dari blok CIDR 2408:****:a800::/56 ke port tujuan 80 blok CIDR 2408:****:b440::/64 dengan nilai DSCP yang sudah ada sebesar 30. Kebijakan ini menandai traffic yang cocok dengan nilai DSCP 10.	Mencocokkan traffic HTTPS dari rentang port sumber 1 hingga 200 blok CIDR 192.168.0.0/16 ke port tujuan 443 blok CIDR 172.16.30.0/24. Kebijakan ini menandai traffic yang cocok dengan nilai DSCP 15.	Mencocokkan traffic dari port sumber 25 blok CIDR 172.16.10.0/24 ke rentang port tujuan 1 hingga 200 blok CIDR 192.168.0.0/16 dengan nilai DSCP yang sudah ada sebesar 25. Kebijakan ini menandai traffic yang cocok dengan nilai DSCP 5.	Mencocokkan traffic HTTP dari port sumber 80 blok CIDR 2408:****:b440::/64 ke blok CIDR 2408:****:a800::/56 dengan nilai DSCP yang sudah ada sebesar 30. Kebijakan ini menandai traffic yang cocok dengan nilai DSCP 10.	Mencocokkan traffic HTTPS dari port sumber 443 blok CIDR 172.16.30.0/24 ke rentang port tujuan 1 hingga 200 blok CIDR 192.168.0.0/16. Kebijakan ini menandai traffic yang cocok dengan nilai DSCP 15.

Langkah 2: Buat kebijakan QoS

Kebijakan QoS menggunakan nilai DSCP dari kebijakan penandaan lalu lintas untuk memetakan lalu lintas ke antrian yang berbeda. Anda kemudian dapat menetapkan batas bandwidth untuk setiap antrian.

1. Masuk ke Konsol CEN.

2. Pada halaman CEN Instance, klik ID instans CEN yang ingin Anda kelola.

3. Pada tab Basic Settings > Transit Router, klik ID instans router transit untuk koneksi antar-wilayah.

4. Pada halaman detail Router Transit, klik tab Inter-Region Connections.

5. Pada tab Inter-Region Connections, temukan koneksi antar-wilayah target lalu klik Set pada kolom QoS Policy.

6. Pada halaman Configure Cross-region QoS Policy, konfigurasikan parameter berikut lalu klik OK.

   Parameter	Deskripsi
   Basic Settings
   Policy Name	Nama kebijakan QoS.
   Policy Description	Deskripsi kebijakan QoS.
   Inter-region Connection	Pilih koneksi antar-wilayah tempat Anda ingin menerapkan kebijakan QoS.
   Mode alokasi bandwidth terjamin	Pilih cara mengalokasikan bandwidth terjamin. Anda dapat mengalokasikan bandwidth berdasarkan persentase atau berdasarkan nilai absolut. Catatan Anda tidak dapat mengubah pengaturan ini setelah kebijakan dibuat. Untuk mengubah mode, hapus kebijakan tersebut dan buat yang baru.
   Queues
   Queue Name	Nama antrian.
   Queue Description	Deskripsi antrian.
   Matching DSCP	Nilai Differentiated Services Code Point (DSCP) dalam paket traffic. Ini adalah nilai DSCP yang Anda tentukan di bidang DSCP kebijakan penandaan lalu lintas. Traffic dengan nilai DSCP yang cocok akan diarahkan ke antrian ini. Satu antrian dapat mencocokkan beberapa nilai DSCP. Pisahkan nilai-nilai tersebut dengan koma (,).
   Bandwidth Cap	Batas bandwidth antar-wilayah maksimum yang dapat digunakan oleh traffic dalam antrian ini. Jika Anda mengatur By Percentage menjadi berdasarkan persentase, nilai ini berupa persentase. Misalnya, nilai 30 berarti batas bandwidth antrian adalah 30% dari total bandwidth koneksi antar-wilayah. Jika Anda mengatur By Absolute Value menjadi berdasarkan nilai absolut, nilai ini dalam satuan Mbps. Misalnya, nilai 30 berarti batas bandwidth antrian adalah 30 Mbps.

7. Ulangi Langkah 3 hingga Langkah 6 untuk mengonfigurasi kebijakan penjadwalan lalu lintas yang sesuai pada instans Router Transit di wilayah peer.

   Pada contoh ini, kebijakan QoS untuk wilayah China (Hangzhou) dan China (Qingdao) dikonfigurasi seperti pada tabel berikut.

   Wilayah	Nama kebijakan	Koneksi antar-wilayah	Mode alokasi bandwidth	Antrian
   				Nama antrian	DSCP yang Cocok	Batas bandwidth (Berdasarkan persentase)
   China (Hangzhou)	QoS-Policy-HZ	Pilih koneksi antar-wilayah antara China (Hangzhou) dan China (Qingdao).	berdasarkan persentase	Queue-File	5	30
   				Queue-SaaS	10	20
   				Queue-Other	15	50
   China (Qingdao)	QoS-Policy-QD			Queue-File	5	30
   				Queue-SaaS	10	20
   				Queue-Other	15	50

   Setelah Anda mengonfigurasi kebijakan, koneksi antar-wilayah menjamin bandwidth untuk berbagai jenis lalu lintas berdasarkan pengaturan antrian.

Langkah 3: Verifikasi traffic di antrian target

Pada kolom Monitoring untuk koneksi cross-region target, klik ikon . Dari daftar drop-down Queue, pilih antrian target. Tren lalu lintas yang sesuai menunjukkan bahwa lalu lintas telah berhasil diarahkan.

Operasi lainnya

Edit kebijakan penandaan lalu lintas

Setelah membuat kebijakan penandaan lalu lintas, Anda dapat mengubah nama, deskripsi, dan aturan klasifikasinya. Prioritas dan nilai DSCP tidak dapat diubah.

1. Masuk ke Konsol CEN.

2. Pada halaman CEN Instance, klik ID instans CEN yang ingin Anda kelola.

3. Pada tab Basic Settings > Transit Router, klik ID instans router transit untuk koneksi antar-wilayah.

4. Pada halaman detail Router Transit, klik tab Traffic Marking. Untuk kebijakan penandaan lalu lintas target, klik Edit pada kolom Actions.

5. Pada panel Traffic Marking Policy Details, edit nama, deskripsi, dan aturan klasifikasi.

   Anda hanya dapat menambah atau menghapus aturan klasifikasi. Untuk mengubah aturan yang sudah ada, Anda harus menghapusnya lalu membuat yang baru.

Hapus kebijakan penandaan lalu lintas

Untuk menghapus kebijakan penandaan lalu lintas, Anda harus terlebih dahulu menghapus semua aturan klasifikasinya.

1. Masuk ke Konsol CEN.

2. Pada halaman CEN Instance, klik ID instans CEN yang ingin Anda kelola.

3. Pada tab Basic Settings > Transit Router, klik ID instans router transit untuk koneksi antar-wilayah.

4. Pada halaman detail Router Transit, klik tab Traffic Marking. Untuk kebijakan penandaan lalu lintas target, klik Edit pada kolom Actions.

5. Pada panel Traffic Marking Policy Details, buka bagian Traffic Classification Rules. Untuk aturan klasifikasi yang ingin dihapus, klik Delete pada kolom Actions, lalu klik OK pada kotak dialog Delete Traffic Classification Rule.

   Jika kebijakan berisi beberapa aturan klasifikasi, ulangi langkah ini untuk menghapus semuanya.

6. Di pojok kanan atas panel Traffic Marking Policy Details, klik Delete, lalu klik OK pada kotak dialog Delete Traffic Marking Policy.

Edit kebijakan penjadwalan traffic

Setelah membuat kebijakan penjadwalan lalu lintas, Anda dapat mengubah nama, deskripsi, dan informasi antriannya.

1. Masuk ke Konsol CEN.

2. Pada halaman CEN Instance, klik ID instans CEN yang ingin Anda kelola.

3. Pada tab Basic Settings > Transit Router, klik ID instans router transit untuk koneksi antar-wilayah.

4. Pada halaman detail Router Transit, klik tab Inter-Region Connections. Untuk koneksi antar-wilayah target, klik details pada kolom QoS Policy.

5. Pada panel Cross-region QoS Policy Details, edit nama, deskripsi, dan informasi antrian.

Hapus kebijakan penjadwalan traffic

Untuk menghapus kebijakan penjadwalan lalu lintas, Anda harus terlebih dahulu menghapus semua antriannya.

1. Masuk ke Konsol CEN.

2. Pada halaman CEN Instance, klik ID instans CEN yang ingin Anda kelola.

3. Pada tab Basic Settings > Transit Router, klik ID instans router transit untuk koneksi antar-wilayah.

4. Pada halaman detail Router Transit, klik tab Inter-Region Connections. Untuk koneksi antar-wilayah target, klik details pada kolom QoS Policy.

5. Pada panel Cross-region QoS Policy Details, buka bagian Queues. Untuk antrian yang ingin dihapus, klik Delete pada kolom Actions, lalu klik OK pada kotak dialog Delete Queue From QoS Policy.

6. Di pojok kanan atas panel Cross-region QoS Policy Details, klik Delete, lalu klik OK pada kotak dialog Delete QoS Policy.

Referensi

API kebijakan penandaan lalu lintas

• CreateTrafficMarkingPolicy: Membuat kebijakan penandaan lalu lintas.

• AddTrafficMatchRuleToTrafficMarkingPolicy: Menambahkan aturan klasifikasi lalu lintas ke kebijakan penandaan lalu lintas.

• RemoveTrafficMatchRuleFromTrafficMarkingPolicy: Menghapus aturan klasifikasi lalu lintas dari kebijakan penandaan lalu lintas.

• DeleteTrafficMarkingPolicy: Menghapus kebijakan penandaan lalu lintas.

• ListTrafficMarkingPolicies: Menampilkan daftar kebijakan penandaan lalu lintas.

API kebijakan QoS

• CreateCenInterRegionTrafficQosPolicy: Membuat kebijakan QoS lalu lintas antar-wilayah.

• CreateCenInterRegionTrafficQosQueue: Membuat antrian dalam kebijakan QoS.

• UpdateCenInterRegionTrafficQosPolicyAttribute: Memperbarui nama dan deskripsi kebijakan QoS.

• UpdateCenInterRegionTrafficQosQueueAttribute: Memperbarui konfigurasi antrian dalam kebijakan QoS.

• DeleteCenInterRegionTrafficQosQueue: Menghapus antrian dari kebijakan QoS.

• DeleteCenInterRegionTrafficQosPolicy: Menghapus kebijakan QoS.

• ListCenInterRegionTrafficQosQueues: Menampilkan daftar antrian dalam kebijakan QoS.

• ListCenInterRegionTrafficQosPolicies: Menampilkan daftar kebijakan QoS.
