Cloud Enterprise Network (CEN) terhubung dengan Network Intelligence Service (NIS), yang mendukung diagnosis instan dan memberikan hasil diagnosis. Anda dapat menggunakan fitur ini untuk menganalisis kesalahan jaringan pada router transit berdasarkan hasil diagnosis.
Batasan
Fitur ini hanya didukung oleh router transit edisi perusahaan.
Item diagnostik untuk router transit
Tabel berikut menjelaskan item diagnostik yang didukung oleh router transfer.
Kategori | Item | Deskripsi |
Diagnosis konfigurasi | Pemeriksaan Pemecahan Lintas Wilayah | Memeriksa apakah batas bandwidth telah ditentukan untuk koneksi antar-wilayah pada router transit. |
Pemeriksaan Pembelajaran Rute | Memeriksa apakah pembelajaran rute diaktifkan antara koneksi jaringan pada router transit dan tabel rute dari router transit. Jika pembelajaran rute tidak perlu diaktifkan antara koneksi jaringan dan tabel rute dari router transit, pastikan bahwa rute statis yang menunjuk ke instance jaringan ada dalam tabel rute router transit. Jika tidak, router transit tidak dapat meneruskan lalu lintas jaringan ke instance jaringan. Untuk informasi lebih lanjut tentang pembelajaran rute, lihat Pembelajaran Rute. | |
Pemeriksaan Forwarding Terkait | Memeriksa apakah forwarding terkait diaktifkan antara koneksi jaringan pada router transit dan tabel rute dari router transit. Untuk informasi lebih lanjut tentang forwarding terkait, lihat Forwarding Terkait. | |
Pemeriksaan Konfigurasi ACL Jaringan | Memeriksa apakah ACL mengizinkan permintaan dari blok CIDR VPC vSwitch yang digunakan untuk terhubung ke router transit. Untuk informasi lebih lanjut tentang ACL, lihat ACL Jaringan. | |
Pemeriksaan Iklan Rute Otomatis | Memeriksa apakah iklan rute otomatis diaktifkan antara koneksi virtual border router (VBR) dan koneksi antar-wilayah. Jika Anda ingin VBR secara otomatis mempelajari rute dari router transit dan router transit lokal mempelajari rute dari router transit peer, aktifkan iklan rute otomatis antara koneksi VBR dan koneksi antar-wilayah. | |
Diagnosis kuota | Pemeriksaan Penggunaan Rute | Memeriksa apakah jumlah rute yang ada dalam tabel rute router transit telah mencapai 80% dari kuota rute. |
Kehilangan Paket Pemecahan Lintas Wilayah | Memeriksa apakah setiap antrian QoS dari koneksi antar-wilayah telah mengonsumsi 80% dari bandwidth maksimum. | |
Kehilangan Paket Pemecahan Lintas Wilayah | Memeriksa apakah koneksi antar-wilayah telah mengonsumsi 80% dari bandwidth maksimum. | |
Pemeriksaan kehilangan paket koneksi antar-wilayah | Memeriksa apakah paket dijatuhkan karena pemecahan pada koneksi antar-wilayah selama 15 menit terakhir. | |
Pemeriksaan apakah antrian QoS koneksi antar-wilayah memiliki kehilangan paket | Memeriksa apakah paket dijatuhkan karena pemecahan dalam antrian QoS koneksi antar-wilayah selama 15 menit terakhir. | |
Diagnosis pembayaran | Peringatan Pembayaran Tertunda | Memeriksa apakah rencana bandwidth yang terkait dengan instance CEN memiliki pembayaran tertunda. |
Peringatan untuk Pembayaran Tertunda | Memeriksa apakah rencana bandwidth yang terkait dengan instance CEN akan kedaluwarsa dalam tujuh hari. | |
Diagnosis rute | Pemeriksaan Konflik Rute untuk Instance Jaringan | Memeriksa apakah rute instance jaringan yang terhubung ke router transit tumpang tindih satu sama lain. |
Rute VPC | Memeriksa apakah semua blok CIDR tujuan rute dalam tabel rute router transit termasuk dalam blok CIDR tujuan rute VPC yang menunjuk ke router transit. Tabel rute router transit merujuk pada tabel rute router transit yang terkait dengan koneksi VPC. |
Memulai diagnosis
Masuk ke Konsol CEN.
Di halaman Instances, klik ID instance CEN yang ingin Anda kelola.
Di tab , temukan router transit yang ingin Anda kelola dan klik Diagnose di kolom Instance Diagnostics.
Di panel Instance Diagnostics, tinjau detail diagnosis.
CatatanJika NIS belum diaktifkan, pilih Terms of Service for Standard Edition NIS dan klik Activate NIS free of charge to diagnose instances.
Jika ini adalah pertama kalinya Anda melakukan diagnosis, sistem akan secara otomatis membuat peran terkait layanan AliyunServiceRoleForNis. Untuk informasi lebih lanjut, lihat Peran Terkait Layanan.

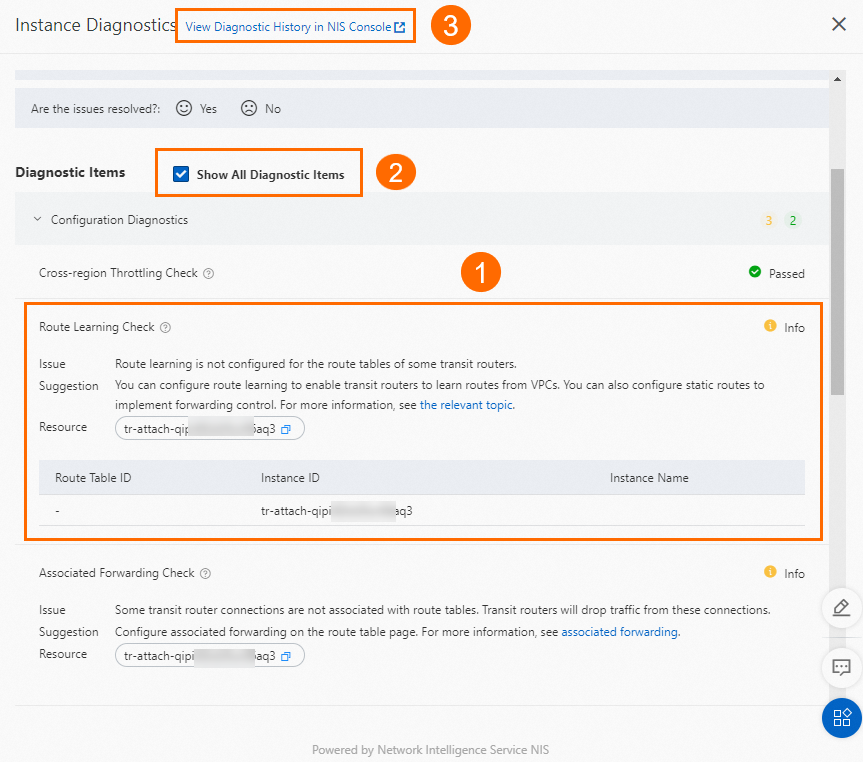

No.
Deskripsi
①
Anomali ditampilkan di panel Diagnosa Instans. Anda dapat melihat deskripsi diagnosis, sumber daya terkait, dan saran.
②
Di bagian Diagnostic Items, Anda dapat memilih Show All Diagnostic Items untuk melihat semua item diagnosis dan hasilnya.
③
Di sebelah kanan Instance Diagnostics, Anda dapat mengklik View Diagnostic History in NIS Console untuk pergi ke halaman Overview di konsol NIS. Kemudian, Anda dapat melihat laporan diagnosis dari transit router. Untuk informasi lebih lanjut, lihat Gunakan fitur pada halaman Overview.
Referensi
Untuk informasi lebih lanjut tentang NIS, lihat Bekerja dengan Diagnosis Instance.
