Cloud Enterprise Network (CEN) mendukung fitur multiplexing bandwidth yang memungkinkan router transit di area Cloud Connect Network (CCN) berbagi bandwidth koneksi antar-regional dengan router transit regional dalam area yang sama. Hal ini menyederhanakan pengelolaan bandwidth dan meningkatkan pemanfaatan bandwidth.
Fitur

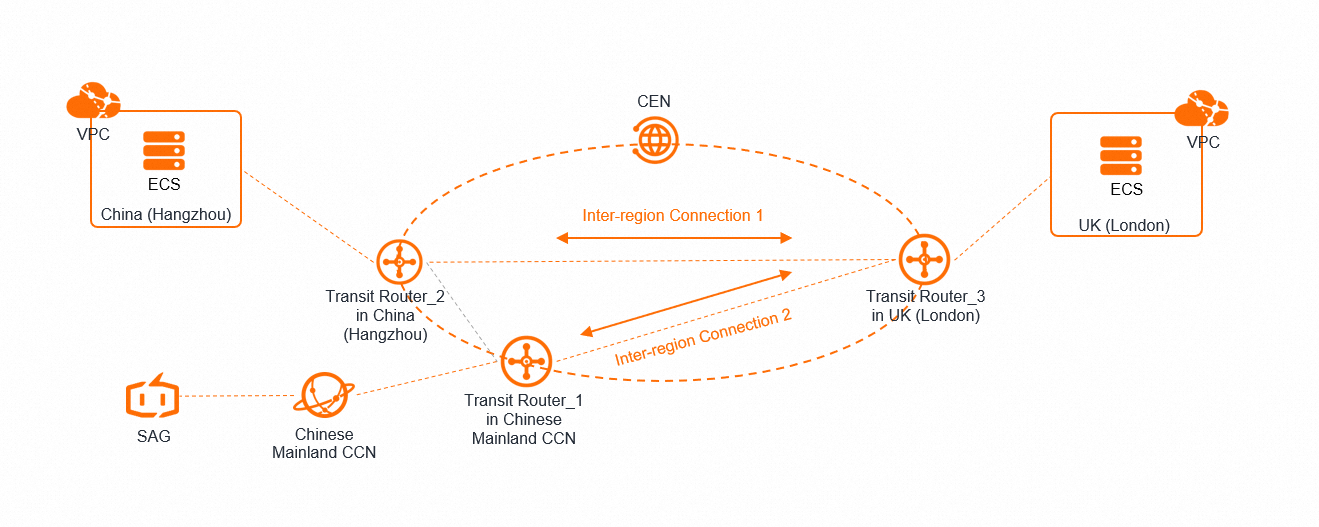

Komunikasi antar-regional memerlukan koneksi antar-regional. Pada gambar sebelumnya, router transit CCN TR1 dan router transit regional TR2 berada di wilayah yang sama. Jika Anda perlu mereka berkomunikasi dengan router transit TR3, yang berada di wilayah berbeda, Anda harus membuat koneksi antar-regional antara TR1 dan TR3, serta antara TR2 dan TR3. Volume lalu lintas jaringan melalui koneksi antar-regional sulit diprediksi karena fluktuasi lalu lintas yang besar. Bandwidth koneksi antar-regional tidak dapat disesuaikan secara fleksibel, sehingga kemacetan lalu lintas mungkin terjadi.

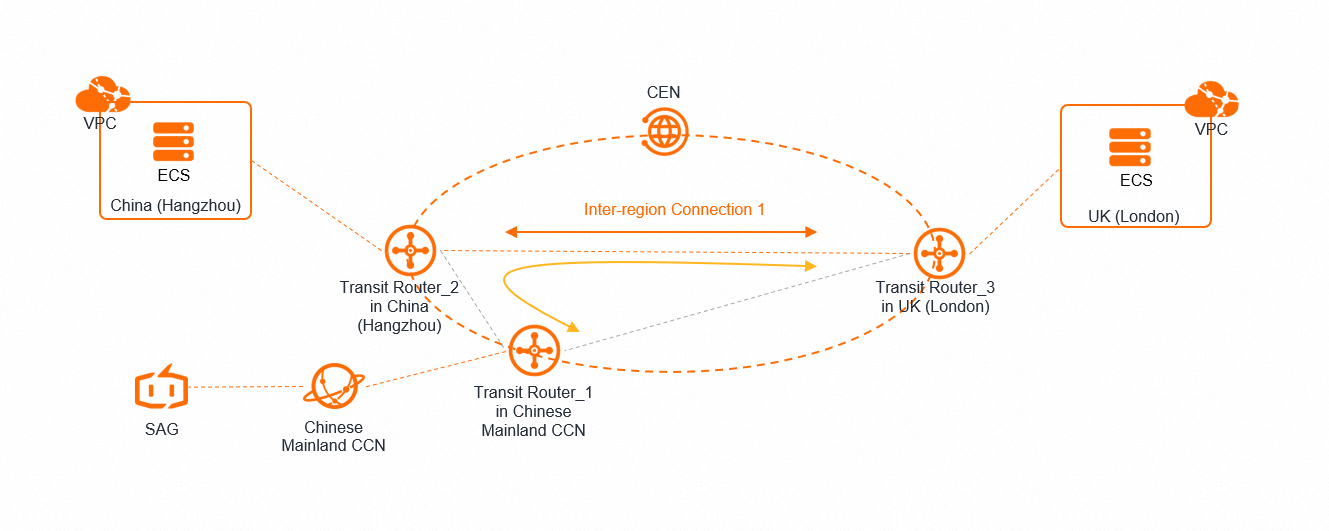

Untuk mengatasi masalah ini, CEN mendukung multiplexing bandwidth. Fitur ini dapat memultiplex bandwidth Koneksi Antar-regional 1 antara TR2 dan TR3 untuk mentransmisikan data antara TR1 dan TR3. Anda tidak perlu mengalokasikan bandwidth untuk Koneksi Antar-regional 2.
Di dalam area CCN yang sama, router transit CCN dapat berkomunikasi dengan router transit regional di wilayah dalam area CCN secara default. Anda tidak perlu mengalokasikan bandwidth untuk komunikasi antar-regional. Jika router transit CCN dan router transit regional berada di area CCN yang berbeda, Anda harus mengalokasikan bandwidth untuk komunikasi antar-regional.
Sebagai contoh, router transit di area daratan Tiongkok dari CCN dapat berkomunikasi dengan router transit di wilayah China (Hangzhou) secara default. Anda tidak perlu mengalokasikan bandwidth untuk komunikasi antar-regional. Namun, router transit di area daratan Tiongkok dari CCN tidak dapat berkomunikasi dengan router transit di wilayah UK (London) secara default. Untuk mengaktifkan komunikasi, Anda harus mengalokasikan bandwidth untuk komunikasi antar-regional.
Bandwidth antara router transit CCN dan router transit regional di area CCN yang sama ditentukan oleh bandwidth instance Smart Access Gateway (SAG) yang terhubung ke instance CCN.
Skenario
Bagian ini menjelaskan skenario penggunaan umum dari multiplexing bandwidth.

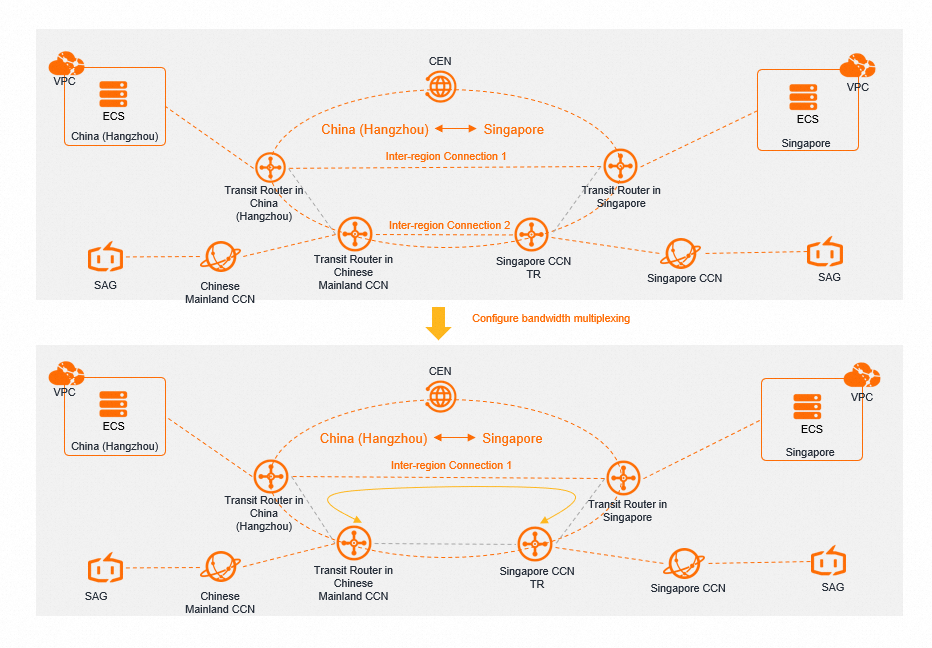

Gambar berikut menunjukkan cara kerja multiplexing bandwidth selama komunikasi antara area daratan Tiongkok dan Singapura dari CCN.
Batasan
Fitur multiplexing bandwidth tidak tersedia secara default. Untuk menggunakan fitur ini, submit a ticket.
Multiplexing bandwidth hanya didukung oleh koneksi antar-regional yang terhubung ke router transit CCN.
Jika router transit regional di area yang sama dengan router transit CCN adalah Edisi Perusahaan, Anda perlu membuat koneksi antar-regional antara router transit regional dan router transit CCN untuk mengaktifkan komunikasi di antara mereka. Anda tidak perlu mengalokasikan bandwidth untuk komunikasi antar-regional.
Jika router transit regional di area yang sama dengan router transit CCN adalah Edisi Dasar, Anda tidak perlu membuat koneksi antar-regional antara router transit karena mereka dapat berkomunikasi satu sama lain secara default.
Contoh Konfigurasi

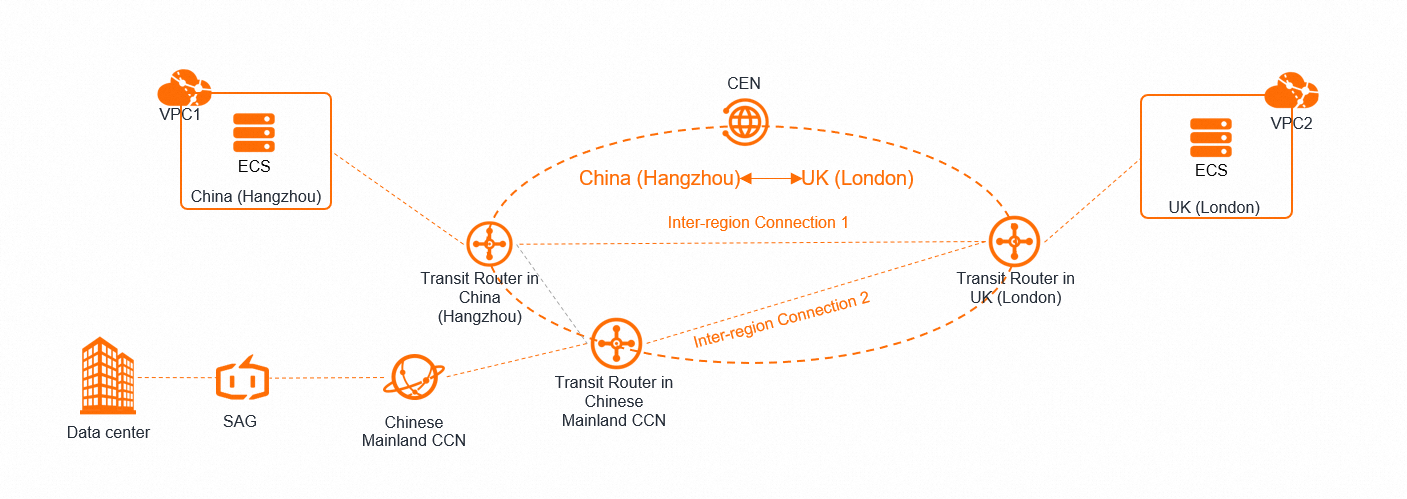

Bagian ini menjelaskan cara mengonfigurasi multiplexing bandwidth. Gambar sebelumnya menunjukkan sebuah contoh. Sebuah perusahaan telah menerapkan virtual private cloud (VPC) di wilayah China (Hangzhou) dan VPC lainnya di wilayah UK (London). Perusahaan tersebut juga telah menerapkan pusat data di daratan Tiongkok. Komunikasi jaringan di antara ketiga wilayah tersebut telah dibangun.
Untuk memastikan transmisi data, perusahaan perlu sering menyesuaikan bandwidth Koneksi Antar-regional 1 dan Koneksi Antar-regional 2 karena fluktuasi lalu lintas yang besar antara VPC1 dan VPC2, serta antara VPC2 dan pusat data. Bandwidth Koneksi Antar-regional 1 dan Koneksi Antar-regional 2 sulit diprediksi. Penyesuaian bandwidth manual memakan waktu. Untuk memastikan transmisi data, perusahaan ingin menggunakan fitur multiplexing bandwidth untuk mentransfer lalu lintas jaringan antara VPC2 dan pusat data melalui Koneksi Antar-regional 1, dan meningkatkan bandwidth Koneksi Antar-regional 1. Solusi ini menyederhanakan penyesuaian bandwidth dan mengurangi biaya O&M.
Prasyarat
Koneksi antar-regional telah dibuat antara router transit. Untuk informasi lebih lanjut, lihat Kelola Koneksi Antar-regional.
Konfigurasi berikut berlaku untuk contoh ini:
Buat koneksi antar-regional antara router transit di wilayah China (Hangzhou) dan UK (London), serta antara router transit CCN di area daratan Tiongkok dan router transit di wilayah UK (London). Dalam contoh ini, Koneksi Antar-regional 1 dan Koneksi Antar-regional 2 dibuat.
Jika router transit di wilayah China (Hangzhou) adalah Edisi Perusahaan, buat koneksi antar-regional antara router transit CCN di area daratan Tiongkok dan router transit di wilayah China (Hangzhou). Jika tidak, lalu lintas jaringan dari router transit CCN di area daratan Tiongkok tidak dapat dialihkan melalui Koneksi Antar-regional 1.
Jika router transit di wilayah China (Hangzhou) adalah Edisi Dasar, Anda tidak perlu membuat koneksi antar-regional antara router transit CCN di area daratan Tiongkok dan router transit di wilayah China (Hangzhou).
Prosedur
Masuk ke Konsol CEN.
Pada halaman Instances, klik ID instance CEN yang ingin Anda kelola.
Pada tab , klik ID router transit untuk mana Anda ingin mengaktifkan multiplexing bandwidth.
Pada halaman detail router transit, klik tab Cross-region Connections.
Temukan koneksi antar-regional yang ingin Anda kelola dan klik Configure Bandwidth Multiplexing di kolom Actions.

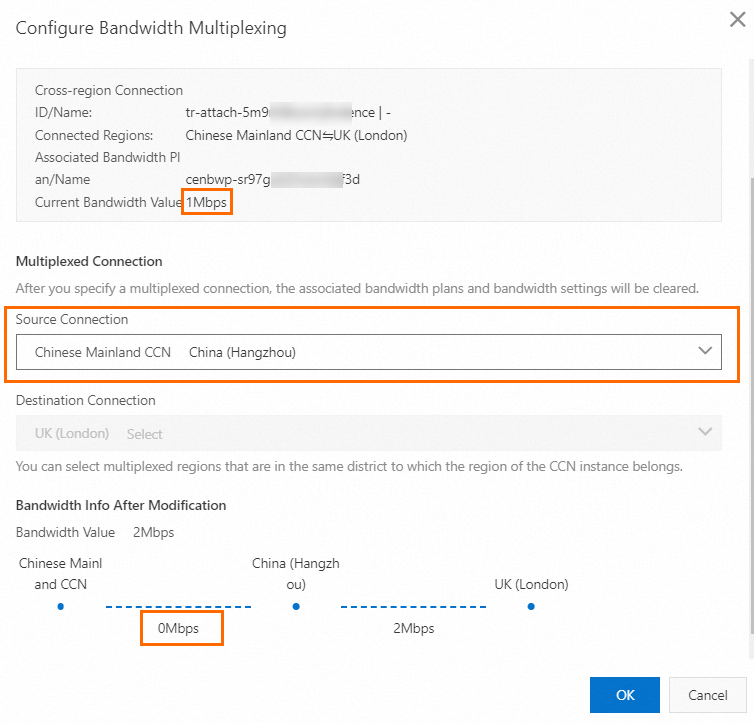

Di kotak dialog Configure Bandwidth Multiplexing, pilih koneksi di daftar drop-down Source Connection, dan klik OK.
Hasil

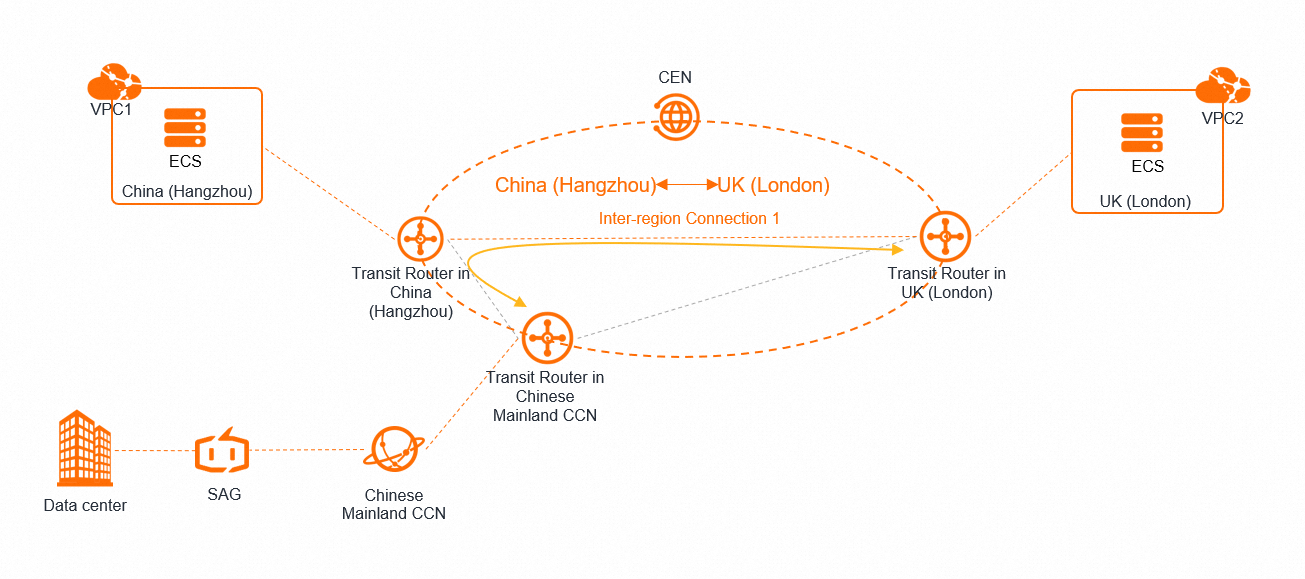

Setelah konfigurasi diterapkan, bandwidth antara router transit CCN di area daratan Tiongkok dan router transit di wilayah UK (London) dikurangi menjadi 0 Mbit/s. Lalu lintas jaringan dari router transit CCN ditransmisikan ke wilayah China (Hangzhou).

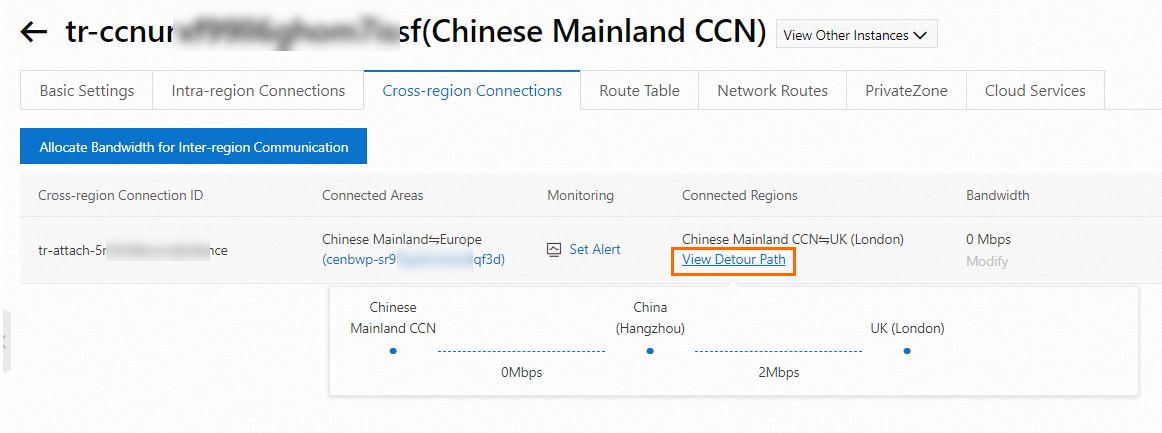

Pada tab Cross-region Connections, temukan koneksi antar-regional dan klik View Detour Path di kolom Connection Region untuk melihat jalur pengalihan untuk router transit CCN dan bandwidth koneksi antar-regional.
Apa yang Harus Dilakukan Selanjutnya
Ubah bandwidth koneksi antar-regional
Kami merekomendasikan Anda menyesuaikan bandwidth koneksi antar-regional yang bandwidth-nya dimultiplex. Untuk informasi lebih lanjut, lihat Ubah Nilai Maksimum Bandwidth Koneksi Antar-regional.
Dalam contoh konfigurasi dalam topik ini, lalu lintas jaringan antara router transit CCN di area daratan Tiongkok dan router transit di wilayah UK (London) dialihkan melalui Koneksi Antar-regional 1. Oleh karena itu, bandwidth Koneksi Antar-regional 1 perlu disesuaikan untuk memastikan transmisi data.
Nonaktifkan multiplexing bandwidth
Prosedur
Pada tab Cross-region Connections dari router transit CCN, klik Disable Bandwidth Multiplexing di kolom Actions.
Di kotak dialog Disable Bandwidth Multiplexing, pilih opsi bandwidth dan klik OK.
Downgrade to 10 Kbit/s: Setelah multiplexing bandwidth dinonaktifkan, bandwidth koneksi antar-regional diatur menjadi 10 Kbit/s.
Set to Minimum Bandwidth of Current Connection: Setelah multiplexing bandwidth dinonaktifkan, bandwidth koneksi antar-regional diatur menjadi nilai bandwidth minimum selama multiplexing bandwidth.
Contoh
Gambar berikut menunjukkan nilai bandwidth setiap koneksi antar-regional. Multiplexing bandwidth diaktifkan untuk Koneksi A. Setelah Anda menonaktifkan multiplexing bandwidth, nilai bandwidth koneksi antar-regional diatur menjadi nilai berikut:
Jika Anda memilih Downgrade to 10 Kbit/s, bandwidth antara Router Transit A dan Router Transit C, antara Router Transit A dan Router Transit D, antara Router Transit B dan Router Transit C, dan antara Router Transit B dan Router Transit D diatur menjadi 10 Kbit/s.
Jika Anda memilih Set to Minimum Bandwidth of Current Connection, bandwidth antara Router Transit A dan Router Transit C adalah 2 Mbit/s, antara Router Transit A dan Router Transit D adalah 2 Mbit/s, antara Router Transit B dan Router Transit C adalah 5 Mbit/s, dan antara Router Transit B dan Router Transit D adalah 3 Mbit/s.
