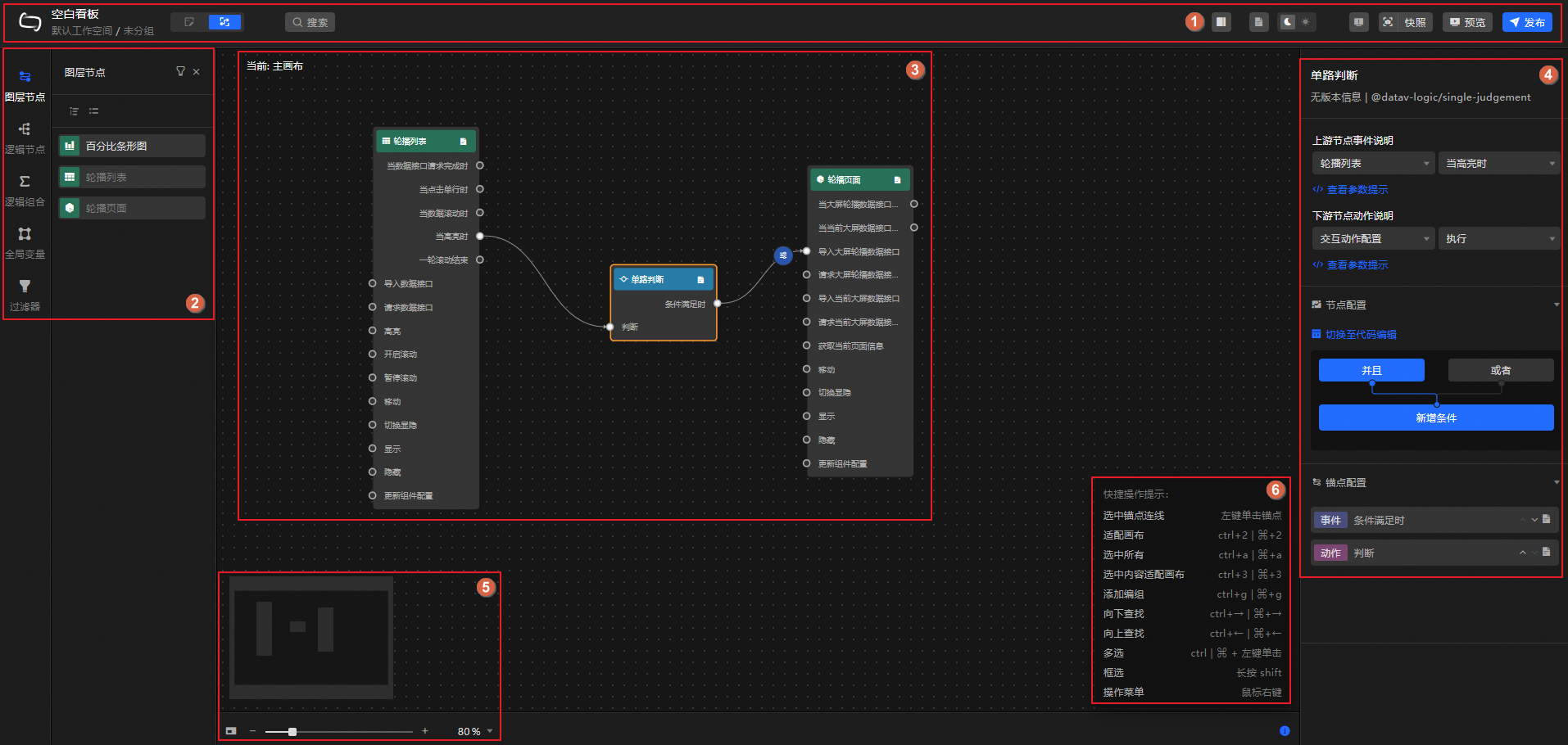

DataV:インタフェース特徴インデックス

型

アクション

レイヤーノード

レイヤーノードパネルでは、キャンバスエディタからインポートしたすべてのコンポーネントを表示できます。 ノードをフィルタリングしたり、キャンバスエディタで現在のノードを見つけたり、メインキャンバスにノードを追加したり、現在のノードをメインキャンバスの中央に移動したりできます。

メインキャンバス上のレイヤーノードをクリックします。 右側のウィンドウでノード情報を設定できます。 詳細は、「レイヤーノードの設定」をご参照ください。

論理ノード

[論理ノード] パネルには、グローバルノード、条件付き判定、シリアルデータ処理などの複数の論理処理ノードが含まれます。 ノードの上にポインタを移動し、アイコンをクリックしてノードをメインキャンバスに追加します。 ノードをメインキャンバスにドラッグすることもできます。 ノードを追加したら、メインキャンバスのノードをクリックします。 右側のウィンドウでノード情報を設定できます。 詳細は、「論理ノードの設定」をご参照ください。

論理的な組み合わせ

論理的組み合わせパネルでは、作成された論理的組み合わせのリストを表示できます。 必要に応じて論理的な組み合わせを作成、編集、削除、ドリルダウンし、現在の論理的な組み合わせをメインキャンバスに追加できます。

メインキャンバスで、対応する論理の組み合わせをクリックします。 右側のパネルでアンカー情報を設定できます。 詳細は、「論理的組み合わせの設定」をご参照ください。

グローバル変数

[グローバル変数] パネルでは、作成されたグローバル変数のリストを表示し、追加、処理ロジックの設定、名前の編集、コピー、削除、キャンバスへの追加、プロジェクト間のコピー、グローバル変数の削除などの操作を一度に実行できます。 詳細については、「グローバル変数の設定」および「グローバル変数の使用」をご参照ください。

フィルターの設定

フィルターパネルでは、作成したフィルターのリストを表示し、フィルターの追加、処理ロジックの設定、名前の編集、フィルターの個別削除、検索、一度にフィルターの削除など、必要に応じてフィルターの操作を実行できます。 詳細については、「設計図へのフィルターの適用」をご参照ください。

型

アクション

説明

キャンバス

キャンバスを移動

ラジオモードでは、キャンバスの空白領域を左クリックして、キャンバスをグローバルに移動します。

ズームインとズームアウト

キャンバスの左下隅で、サムネイルを移動してキャンバス内のノードの位置を調整できます。 アイコンをクリックすると、サムネイルを表示または非表示にできます。 スケールバーまたはパーセンテージを使用して、ノードの表示サイズを調整することもできます。

ノード

モバイルノード

マウスの左ボタンでノードをクリックしてドラッグします。

キャンバスにジャンプして

ノードを右クリックし、[キャンバスに移動] を選択してキャンバスエディターに戻り、ウィジェットを編集します。

選択したコンテンツをキャンバスに合わせる

ノードを右クリックし、[キャンバスに合わせる] を選択して、ノードをキャンバスの中央に移動します。

選択済みの削除

ノードを右クリックし、[選択した削除] を選択して、ブループリントキャンバスからノードを削除します。

グループの追加

ブループリント内のノード間のロジックが複雑な場合は、同様のロジックを使用してノードをグループ化し、簡単に表示および使用できます。

ターゲットノードを右クリックし、[グループの追加] を選択してグループボックスを生成します。 グループボックス内で目的のノードを移動すると、移動後にグループボックスのサイズが自動的に変更されます。 グループボックスのその後のドラッグは、グループボックス内のすべてのノードを同時に移動させる。

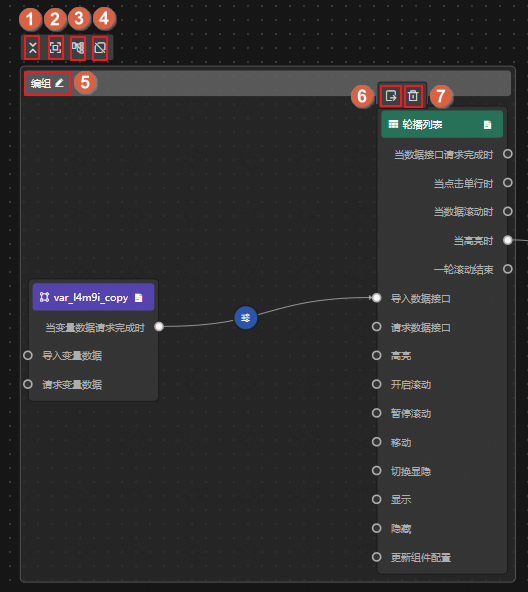

グループボックスの上にポインタを移動して、次の操作を実行します。

1. 現在のグループを縮小または拡大します。

2. ノードの位置または数量を変更すると、グループボックスの幅と高さが自動的に調整されます。

3. システムは自動的にグループボックス内のノードの位置を計算し、自動レイアウトは、最も快適な位置配置を提示します。

4. 現在のグループのリンクを解除します。

5. カスタムグループボックスの名前。

6. ノードの上にポインターを移動して、現在のノードをグループボックスから移動します。

7. ブループリントキャンバスからノードを削除するには、ノードの上にポインタを移動します。

Find Up /Find Down

ターゲットノードを右クリックし、[検索アップ] または [検索ダウン] を選択して、現在のノードに関連付けられている上流ノードと下流ノードを表示します。

関連するエッジの選択

ターゲットノードを右クリックし、[関連エッジの選択] を選択して、現在のノードに関連付けられているすべての線を表示します。

説明の追加 /説明の削除

ノードを右クリックし、[説明の追加] または [説明の削除] を選択して、ノードの説明を追加または削除します。

バッチ操作ノード

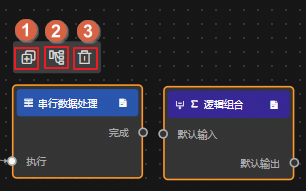

キャンバス上で複数のノードを選択するか、ショートカットボックスを使用してノードを選択できます。 たとえば、一度にノードグループを生成したり、ノードを自動的にレイアウトしたり、ノードを削除したりできます。

接続

Connect

ワイヤを使用して、2つのノード間のデータ対話をトリガーできます。 ソースノードのアンカーポイントをクリックし、線をドラッグしてターゲットノードのアンカーポイントに接続します。

現在のノードがシリアルデータ処理ノードなどのデータ処理ノードではなく、ダウンストリームアクションがパラメータ設定を必要とする場合、システムは自動的に対話型アクション設定ノードを挿入します。

対話型アクション構成ノードの追加

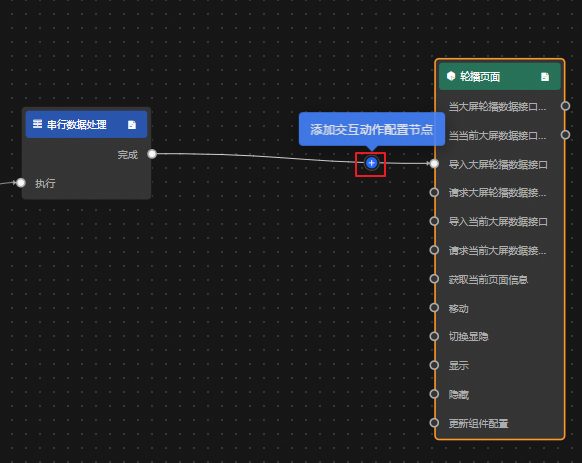

ポインタを行の上に移動してアイコンをクリックすると、シリアルデータ処理ノードである対話構成ノードを追加できます。 ノードが追加されると、接続はアイコンに変わります。 アイコンをクリックすると、右側のペインでノードのインタラクション動作を設定できます。

ワイヤにノードを挿入する

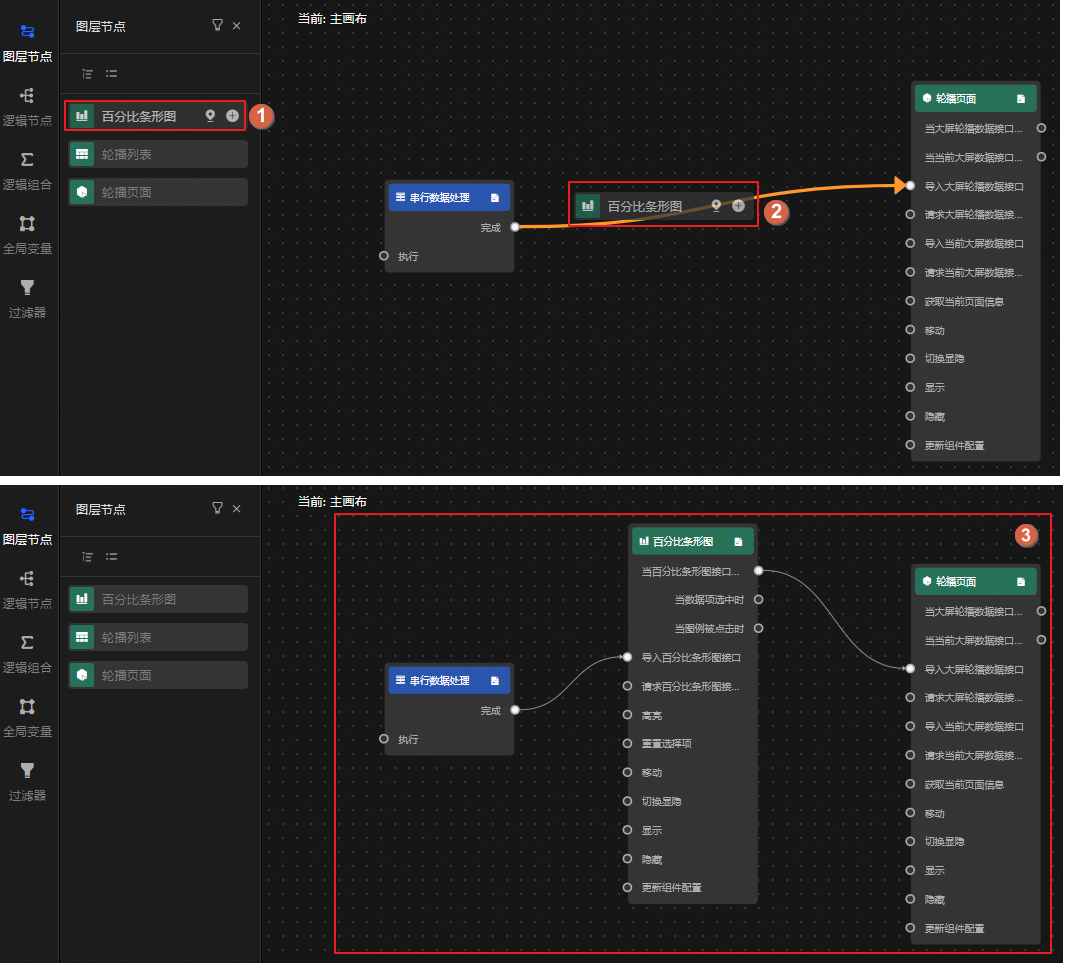

左側のパネルでノードをドラッグアンドドロップして、ラインに追加できます。 ノードが追加された後、システムは、ノードの上流および下流の関係に自動的に適応する。 以下の図は一例です。

自動的にフォロー

ワイヤ上の相互作用構成ノードの移動モードを設定するために使用されます。

• 自动的に従う (デフォルトはこのモードです): ラインの両端にある上流ノードと下流ノードを移动すると、ラインとライン上の相互作用构成ノードがノードに従います。

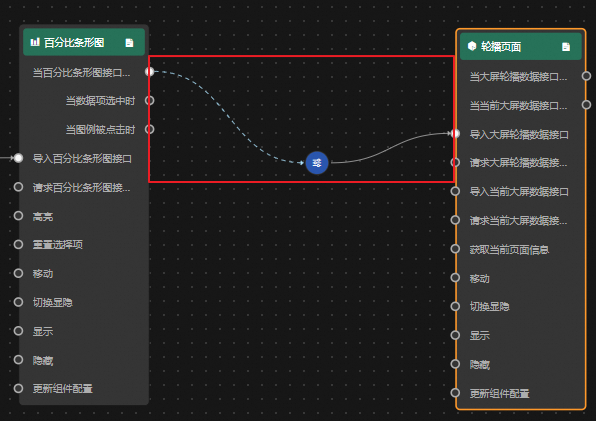

• 自動フォローを無効にする: 対話設定ノードを選択してドラッグすると、システムは自動フォローを解除します。 この場合、マウスがラインの両端の上流ノードと下流ノードを移動しても、対話構成ノードは移動しません。 自動フォローが解除されると、行は次のスタイルに変わります。

  説明

  インタラクション設定ノードを右クリックし、[接続に従う] を選択します。

自動レイアウト

システムは、複数の選択されたノードとラインの自動レイアウトをサポートします (ボックスまたはグループで選択できます) 。つまり、自動的に位置を計算し、最も合理的な位置配置を提示します。

有効化 /無効化

対象のワイヤを右クリックし、現在のワイヤを有効にするかどうかを選択します。 ノードデータまたは実行ロジックが有効になっている場合にのみ、ノードデータまたは実行ロジックは、接続に基づいて上流ノードと下流ノードとの間で送信される。 接続が無効になっている場合は、破線に変わります。

ロギング /ロギング解除

対象の行を右クリックして、現在の行のログデータを記録するかどうかを選択します。 ログデータは、関連する操作をトレースするために使用されます。 ロギングを有効にすると、行が赤に変わります。

選択済みの削除

行を右クリックし、[選択した削除] を選択して、ブループリントキャンバスから行を削除します。
