Quick BI：多圖層地圖

前提條件

已建立資料大屏。具體操作請參見建立資料大屏。

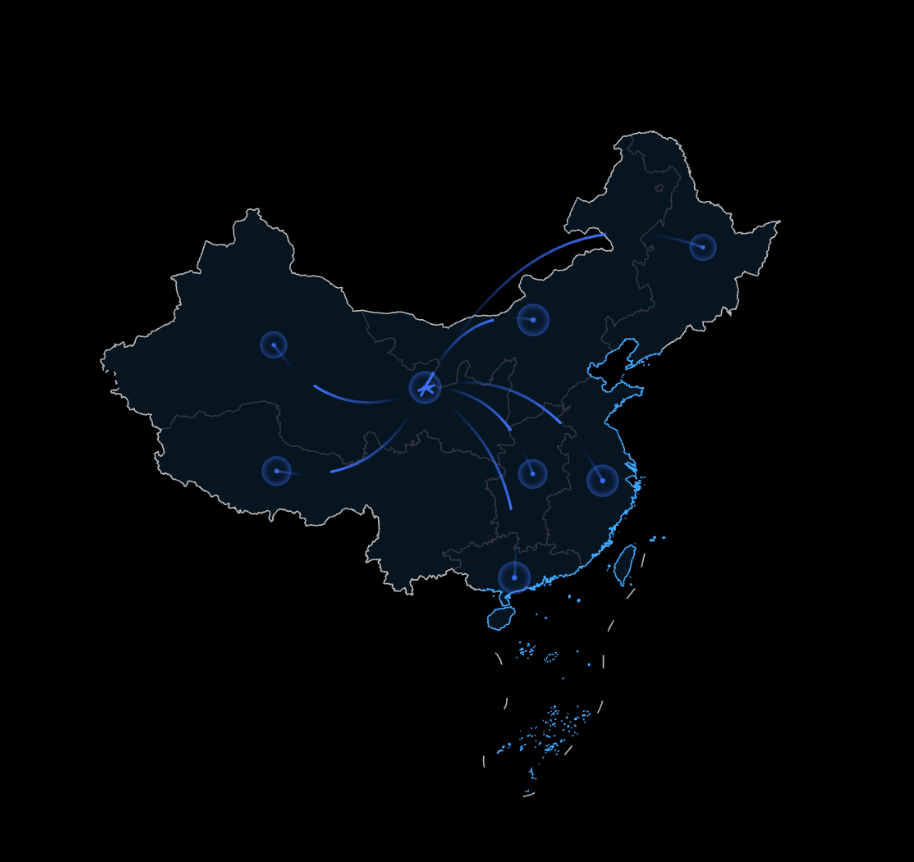

效果圖

圖表欄位配置

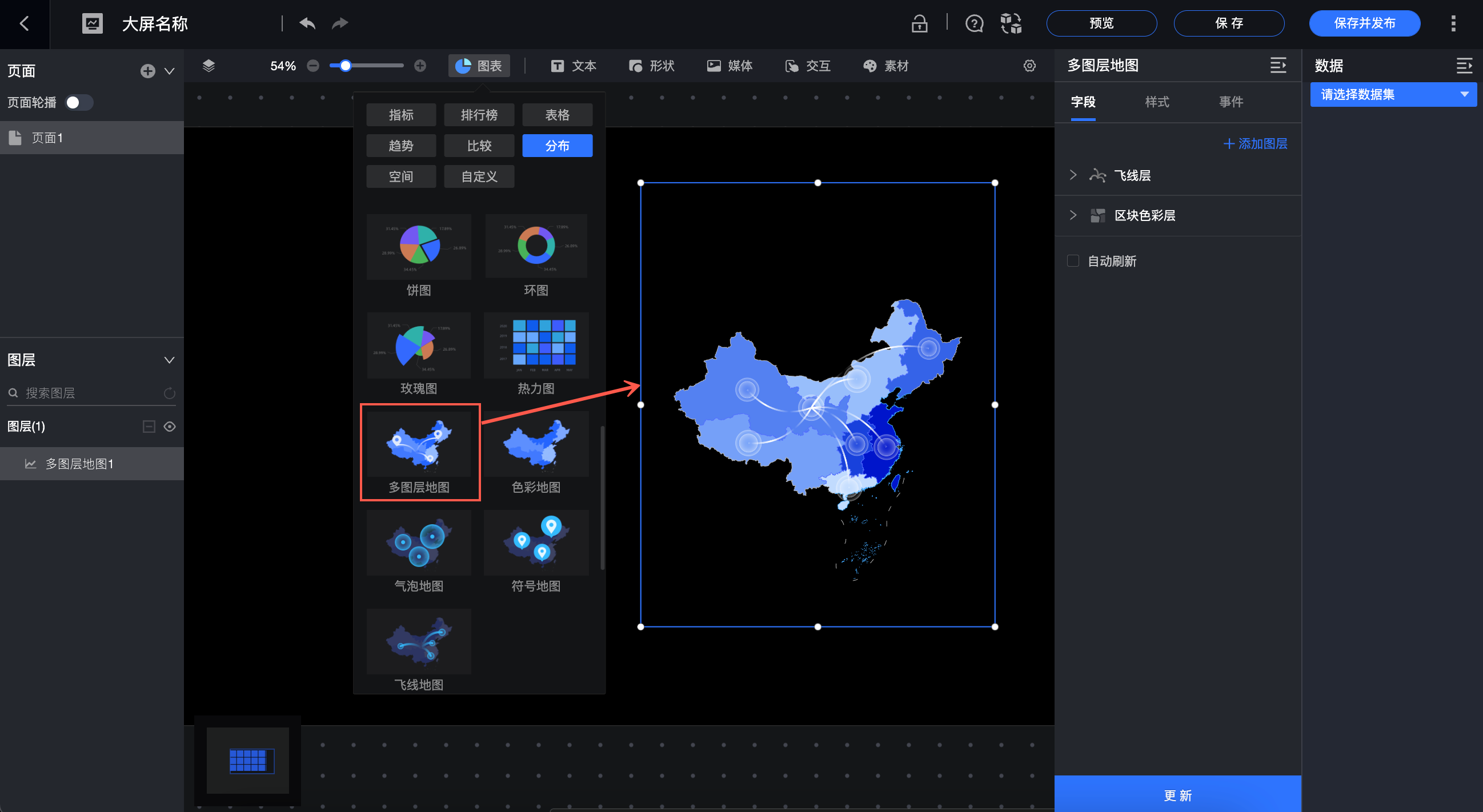

1. 在組件庫地區的圖表中，找到多圖層地圖並拖至畫布中。

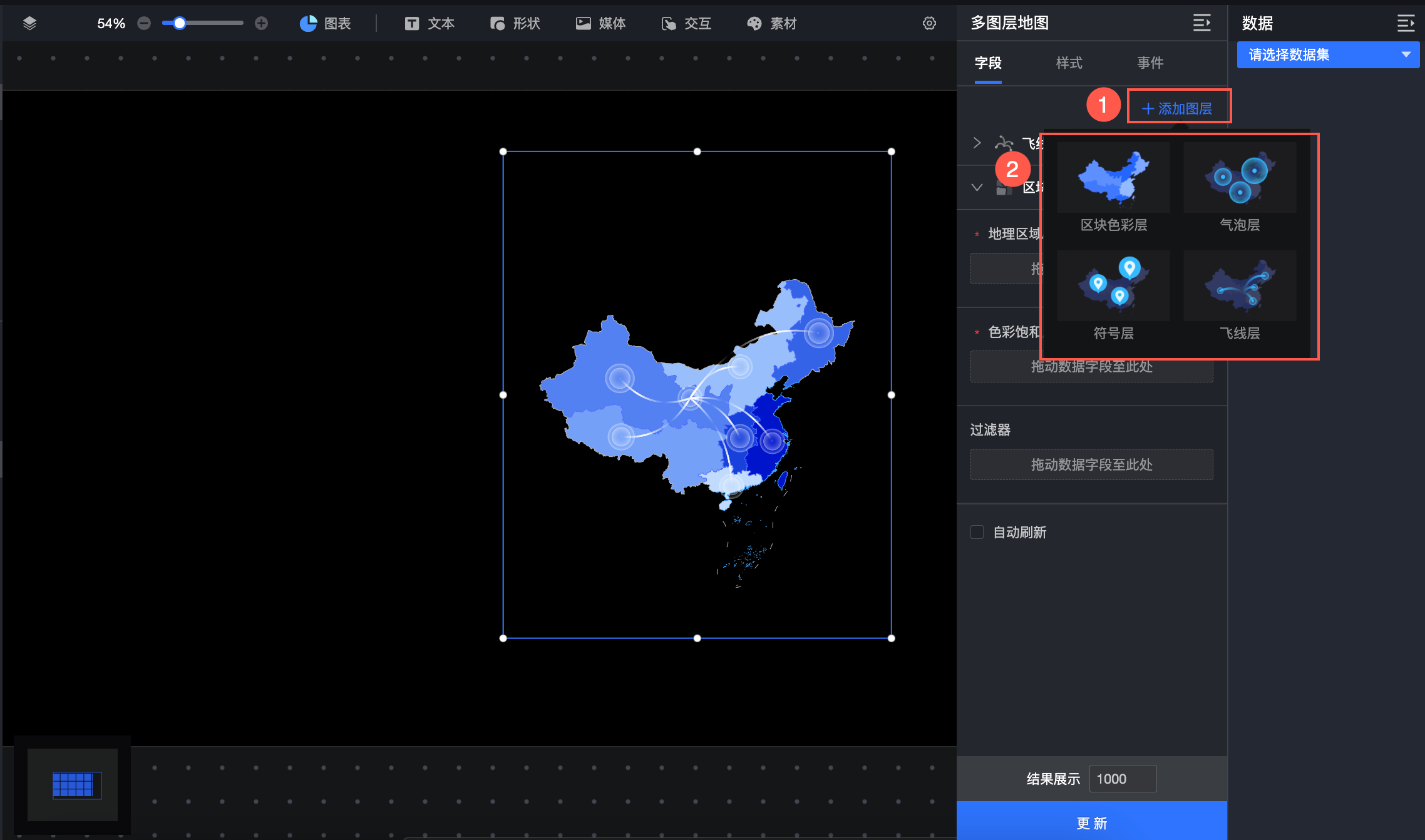

2. 地圖圖層中預設產生色彩層和飛線層，在欄位標籤頁，單擊右上方添加圖層支援添加其他地圖。

   說明

   • 總圖層最多5個，最少1個。

   • 1個地圖中僅支援1個區塊色彩層。

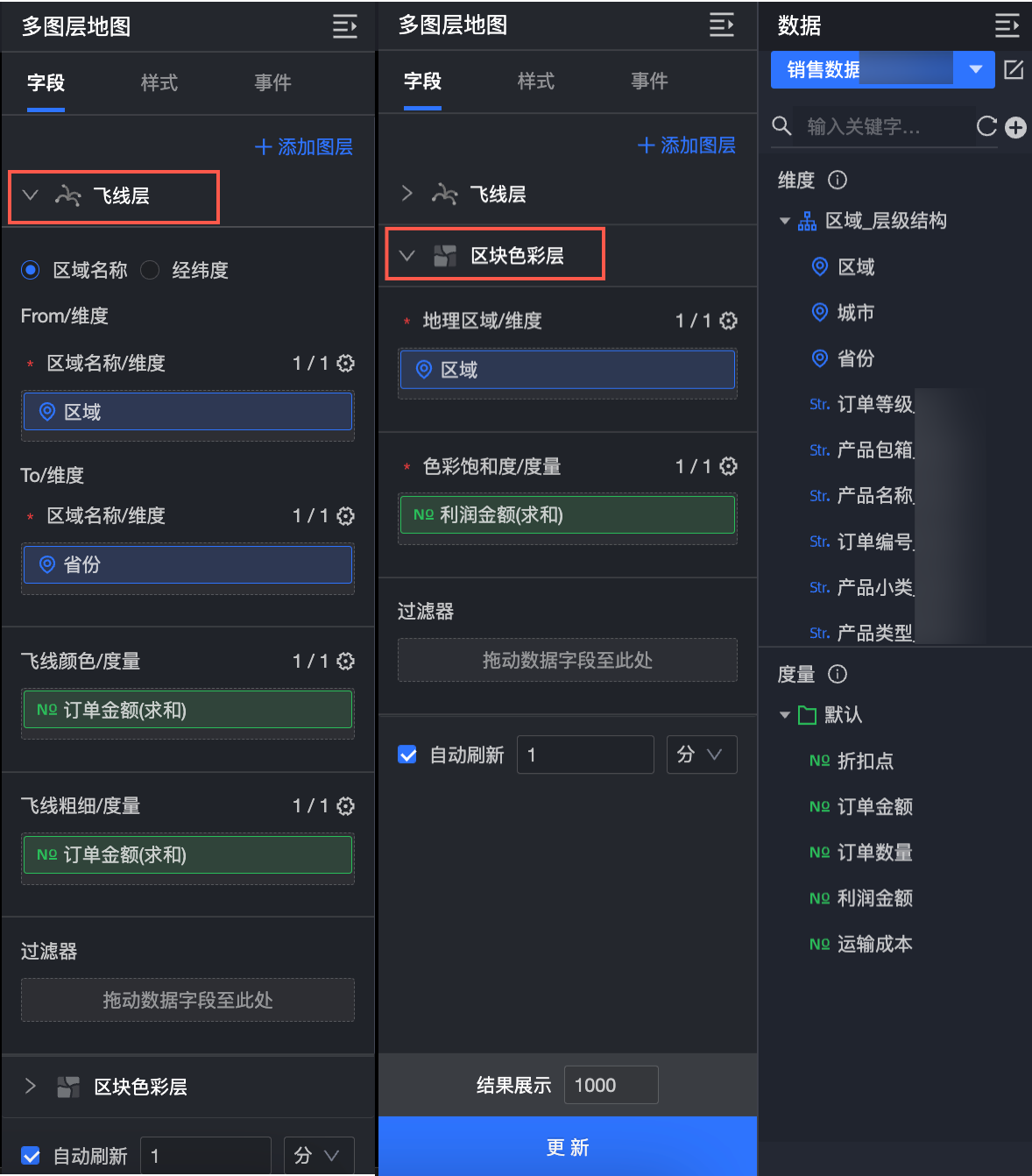

3. 添加圖層完成後，對每一個圖層進列欄位配置，選擇需要的維度欄位和度量欄位。如當前預設產生色彩層和飛線層，配置如下：



   飛線層欄位具體配置內容請參見飛線地圖。

   區塊色彩層欄位具體配置內容請參見色彩地圖。

   氣泡層欄位具體配置內容請參見氣泡地圖。

   符號層欄位具體配置內容請參見符號地圖。

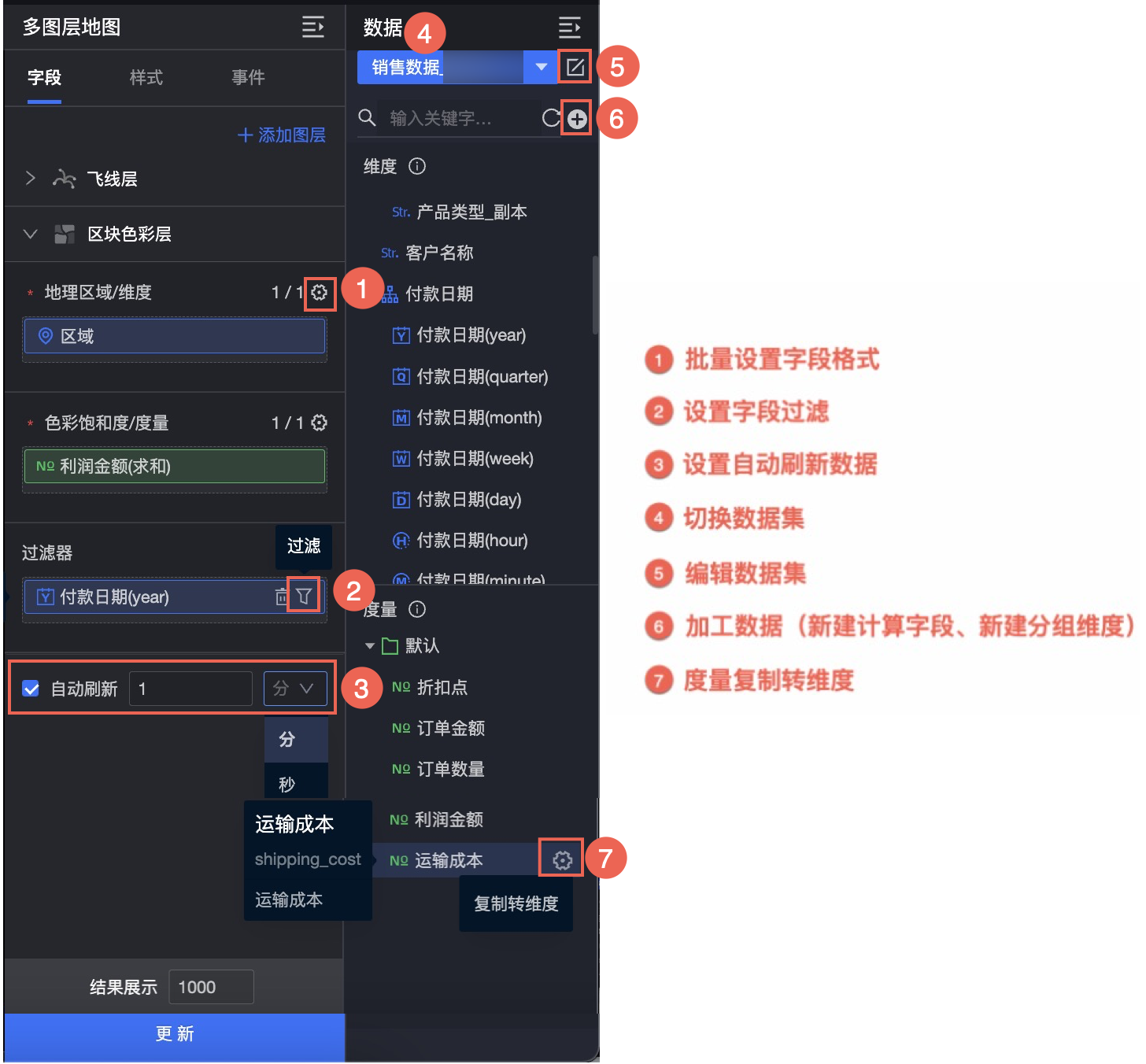

4. 您還可以對資料進行以下操作：



   • 大量設定欄位格式（①），詳細操作請參見大量設定欄位樣式。

   • 設定欄位過濾（②），詳細操作請參見篩選資料。

   • 設定自動重新整理資料（③），詳細操作請參見定時重新整理資料。

   • 切換資料集（④），詳細操作請參見切換資料集。

   • 編輯資料集（⑤），詳細操作請參見編輯資料集。

   • 加工資料（建立計算欄位、建立分組維度⑥），詳細操作請參見建立計算欄位和建立分組維度。

   • （⑦），詳細操作請參見複製並轉換欄位。

圖表樣式配置

下面為您介紹圖表的樣式配置，包括子圖層樣式配置、通用配置。

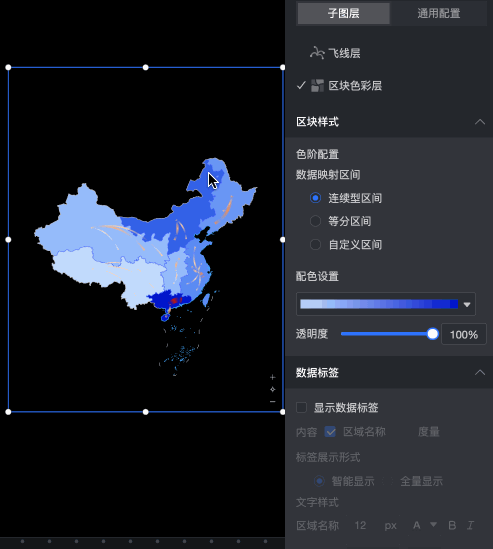

1. 子圖層地區

   您可以在配置區對各個圖層進行如下設定：

   圖層	子圖層配置項	配置說明

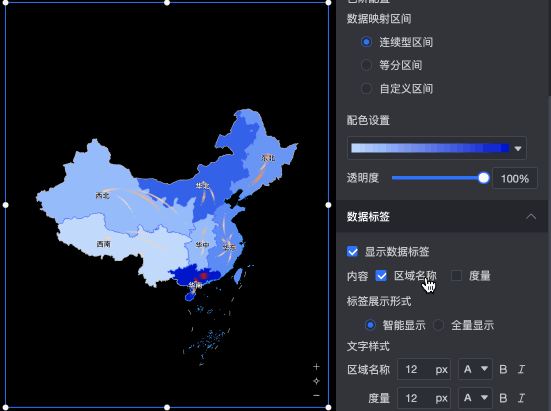

   區塊色彩層	區塊樣式	色階配置：選擇資料對應區間，支援連續型區間、等分區間、自訂區間三種方式。 配色設定：選擇色塊的顏色樣式。 透明度：您可以通過拖動方式調整大小。
   	資料標籤	顯示資料標籤：選擇是否顯示資料標籤、顯示的內容。 標籤展示方式：支援智能顯示和全量顯示，其中智能顯示適用於地名較多的情況。 文字樣式：對資料標籤地區名稱、經緯度、度量的文字樣式進行設定。

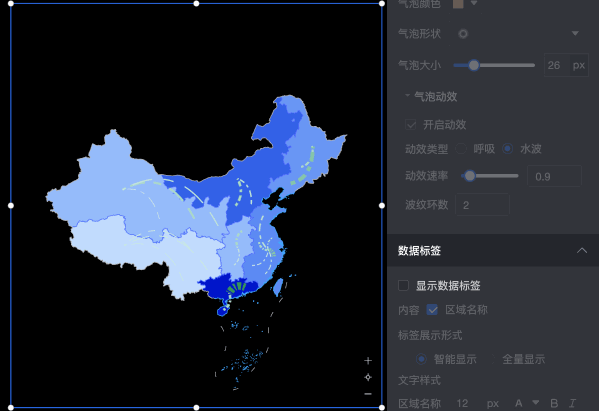

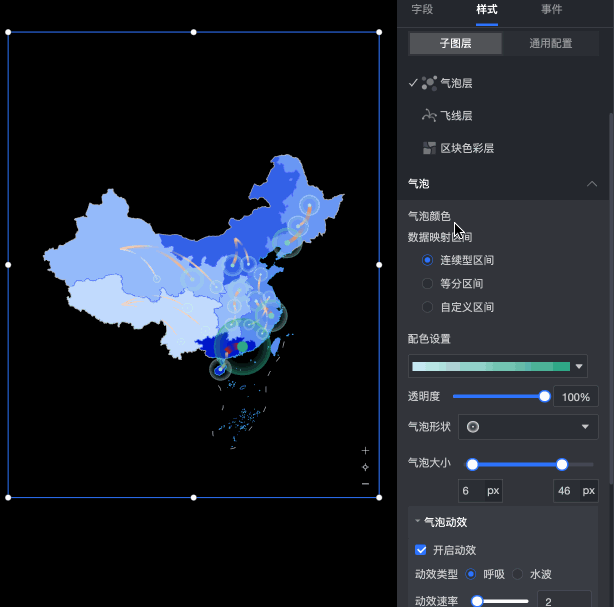

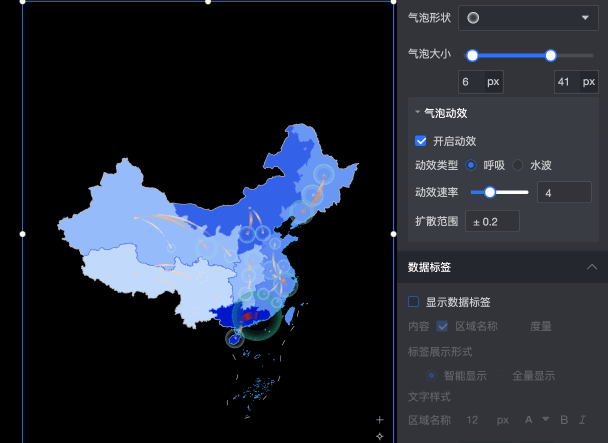

   氣泡層	氣泡	氣泡顏色：支援設定資料對應區間、配色、透明度、區間個數。 說明 僅當欄位面板配置了氣泡顏色/度量時，才支援設定度量的資料對應區間，包括映射方式以及區間個數。 氣泡形狀：支援選擇多種氣泡形狀。 泡泡大小：您可以拖動指標改變氣泡的大小。 氣泡動效：開啟氣泡動效後，支援設定氣泡的動效類型（呼吸/水波）、動效速率、擴散範圍、波紋環數。
   	資料標籤	顯示資料標籤：選擇是否顯示資料標籤、顯示的內容。 標籤展示方式：支援智能顯示和全量顯示，其中智能顯示適用於地名較多的情況。 文字樣式：對資料標籤地區名稱、經緯度、度量的文字樣式進行設定。

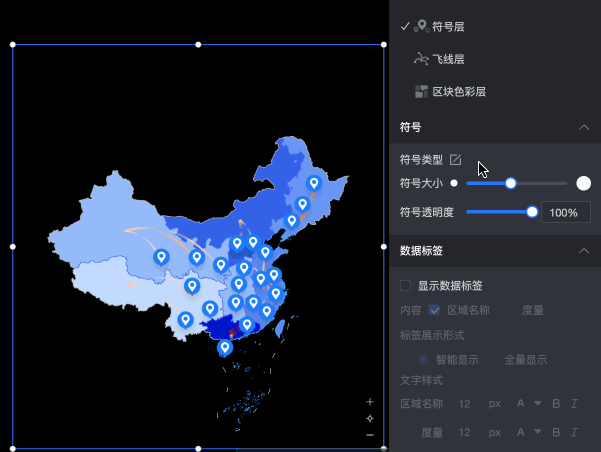

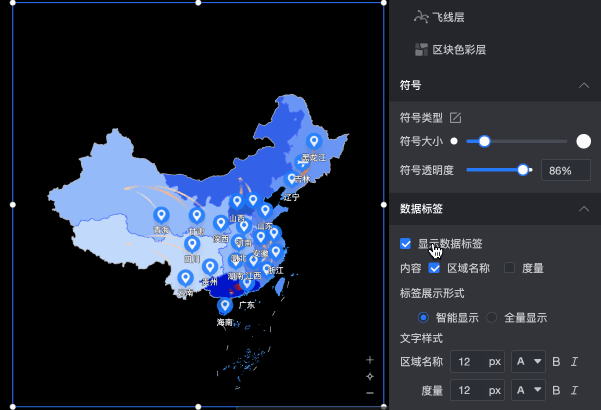

   符號層	符號	符號類型：支援手動修改根據維度自動產生的符號樣式。 符號大小：您可以拖動指標改變氣泡的大小。 符號透明度：您可以通過拖拽指標調整透明度。
   	資料標籤	顯示資料標籤：選擇是否顯示資料標籤、顯示的內容。 標籤展示方式：支援智能顯示和全量顯示，其中智能顯示適用於地名較多的情況。 文字樣式：對資料標籤地區名稱、經緯度、度量的文字樣式進行設定。

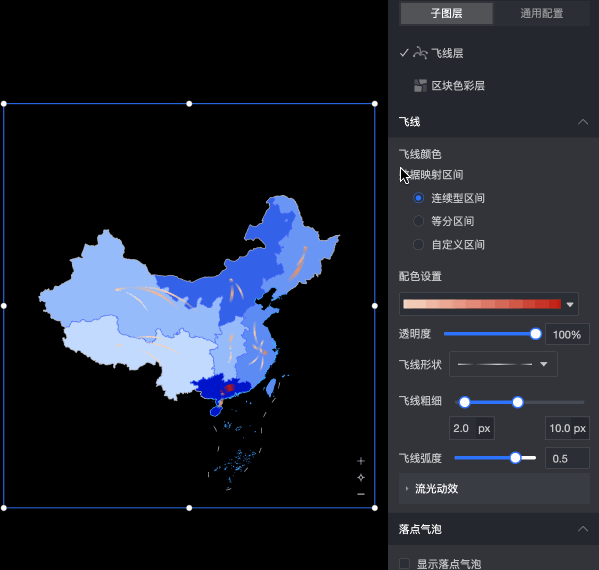

   飛線層	飛線	飛線顏色：支援設定資料對應區間、配色、透明度、區間個數。 飛線形狀：支援選擇多種飛線形狀。 飛線粗細：支援設定飛線粗細。 飛線弧度：支援設定飛線弧度。 流光動效：設定是否開啟動效，開啟後，可以設定動畫的時間長度以及間隔。

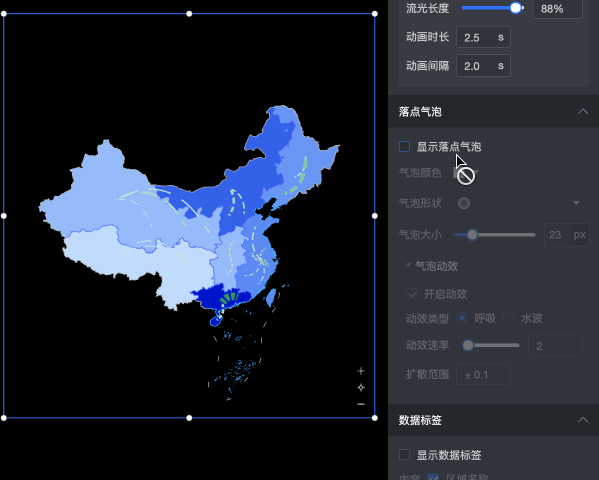

   	落點氣泡	顯示落點氣泡：您可以選擇是否開啟落點氣泡，開啟後可以設定氣泡的顏色、形狀、大小以及氣泡動效。 氣泡動效：開啟氣泡動效後，可以設定氣泡的動效類型（呼吸/水波）、動效速率、擴散範圍、波紋環數。
   	資料標籤	顯示資料標籤：選擇是否顯示資料標籤、顯示的內容。 標籤展示方式：支援智能顯示和全量顯示，其中智能顯示適用於地名較多的情況。 文字樣式：對資料標籤的文字樣式進行設定。

2. 通用配置地區

   您可以在配置區進行如下設定：

   通用配置項	配置項說明
   地理地區	顯示範圍：可以選擇自動或自訂。 說明 自動顯示將根據資料範圍自動調整，自訂顯示可手動設定範圍。互動式分析情境均會按資料範圍自動顯示。 自訂顯示範圍目前僅支援全球洲和國家；中國的地區、省份、市。 同時也支援手動調整。開啟後會自動產生當前的中心點和縮放值，並且可以手動修改調整。

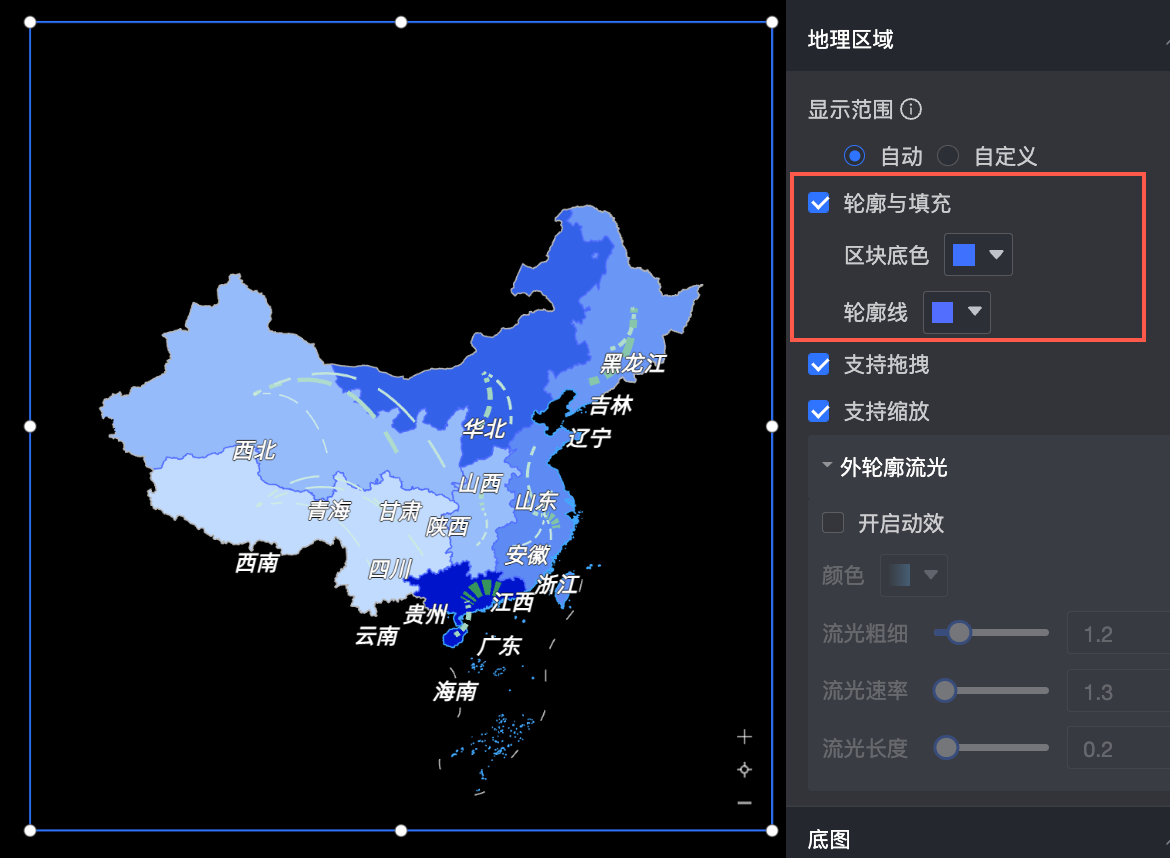

   	輪廓與填充中，可以配置區塊底色和輪廓線的顏色。 說明 部分地區暫不支援顯示輪廓。

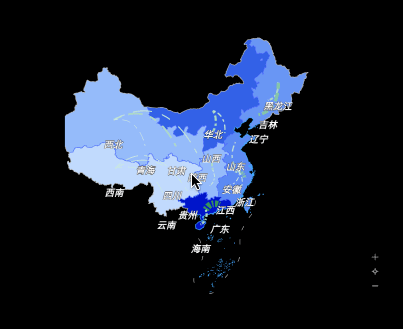

   	支援拖拽：勾選後預覽大屏時支援拖拽地圖位置。

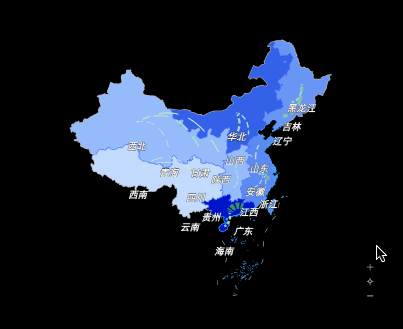

   	支援縮放：勾選後預覽大屏時支援縮放地圖大小。
   	外輪廓流光中，支援選擇是否開啟，開啟後支援設定流光顏色（純色/漸層）、粗細、速率以及長度。

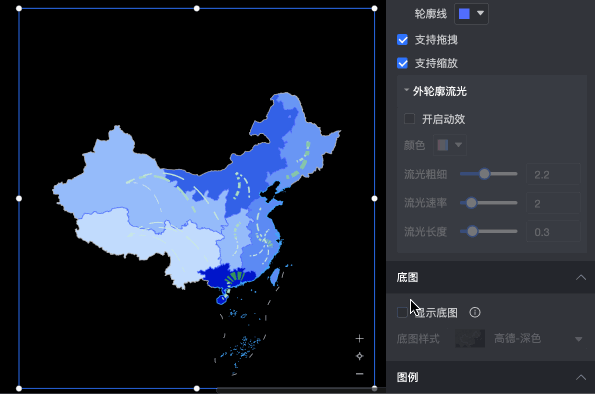

   底圖	顯示底圖：支援設定是否顯示底圖。 底圖樣式：設定顯示底圖後，支援選擇底圖樣式。

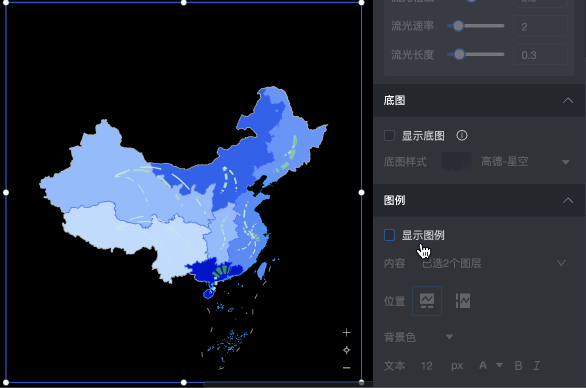

   圖例	顯示圖例：支援設定是否顯示圖例、以及顯示的圖層和內容。 圖例位置：支援下側、左側兩種位置。 背景色：您可以設定圖例的背景顏色。 文本：您可以設定圖例中的文本樣式。
