Quick BI：符號地圖

前提條件

• 已建立儀表板，請參見建立儀表板。

• 請確保待添加的地理地區欄位已切換為地理資訊，請參見配置欄位。

  說明

  假設圖表待添加的地理地區欄位為area，僅當顯示為紅框標識時，表示該欄位已切換為地理資訊。有關各地區詳細資料對照表請參見public-area-info .xlsx，該表格僅供地理地區匹配參考，不代表Quick BI政治立場。

使用限制

若通過地區名稱模式建立符號地圖，則地圖由地區名稱/維度、工具提示/度量組成：

• 地區名稱由資料的維度決定，最多選擇1個維度，且維度必須為地理欄位。例如省份。

• 工具提示/度量由資料的度量決定，至少選擇1個度量，最多選擇5個度量。例如訂單金額和利潤金額。

若通過經緯度模式建立符號地圖，則地圖由經緯度/維度、位置標籤/維度、工具提示/度量組成：

• 經緯度由資料的維度決定，最多選擇1個經度欄位和1個緯度欄位。

• 位置標籤由資料的維度決定，支援字串、地理類型的維度，選填項。

• 工具提示/度量由資料的度量決定，至少選擇1個度量，最多選擇5個度量。例如訂單金額和利潤金額。

圖表概述

使用情境

適合帶有地理位置資訊的資料集展現，展現的通常是以某個地區為單位的匯總的連續資訊。

優勢簡介

• 視覺效果：支援添加表徵圖或者圖片作為標記點。

• 互動操作：可圈選放大地圖，指標切換，組件內篩選。

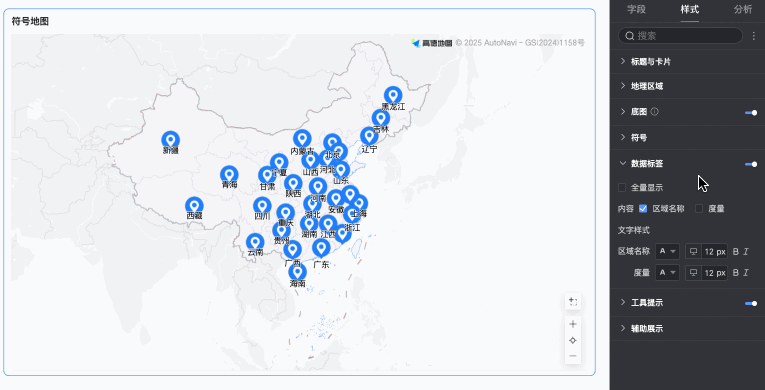

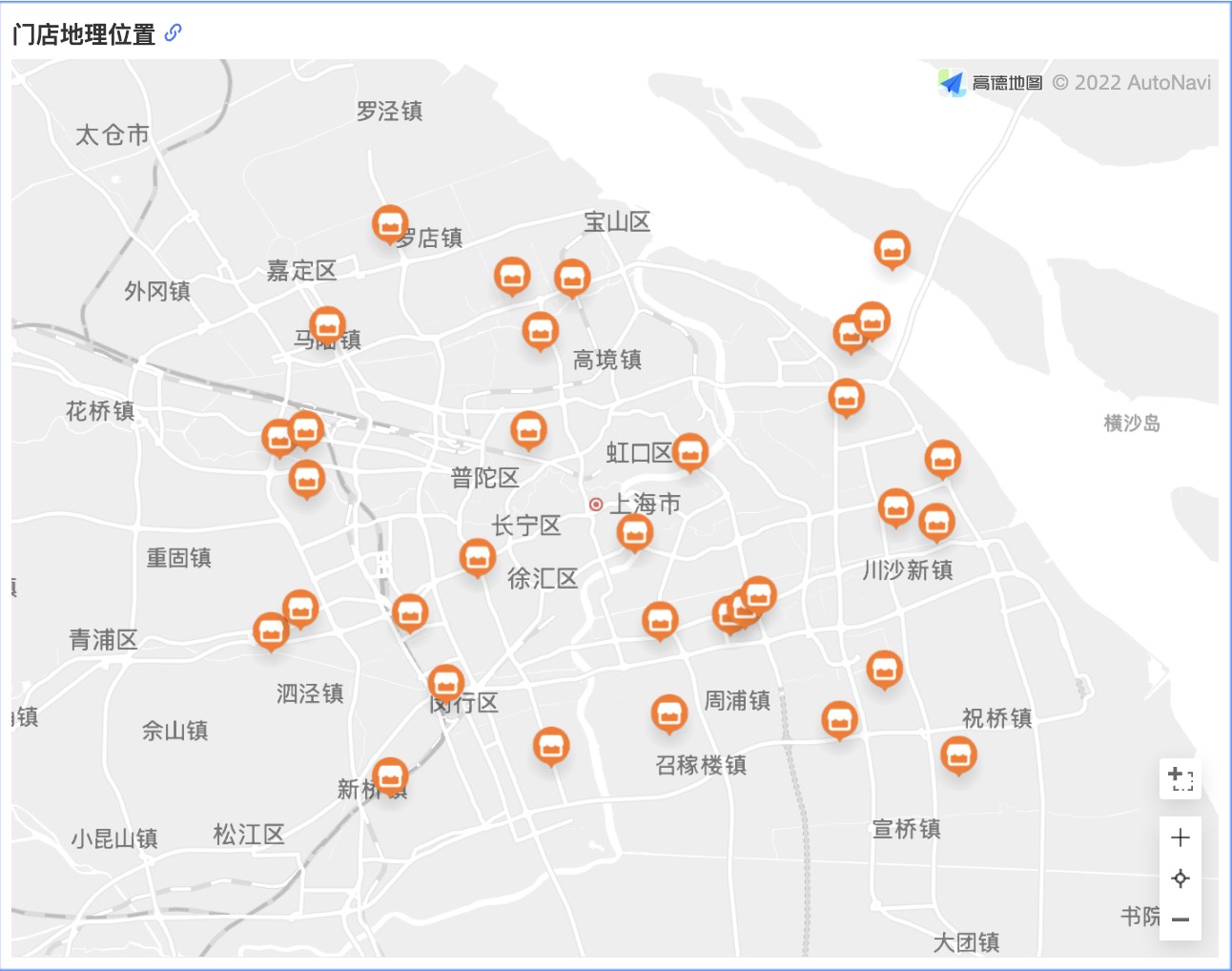

效果圖樣本

圖表欄位配置

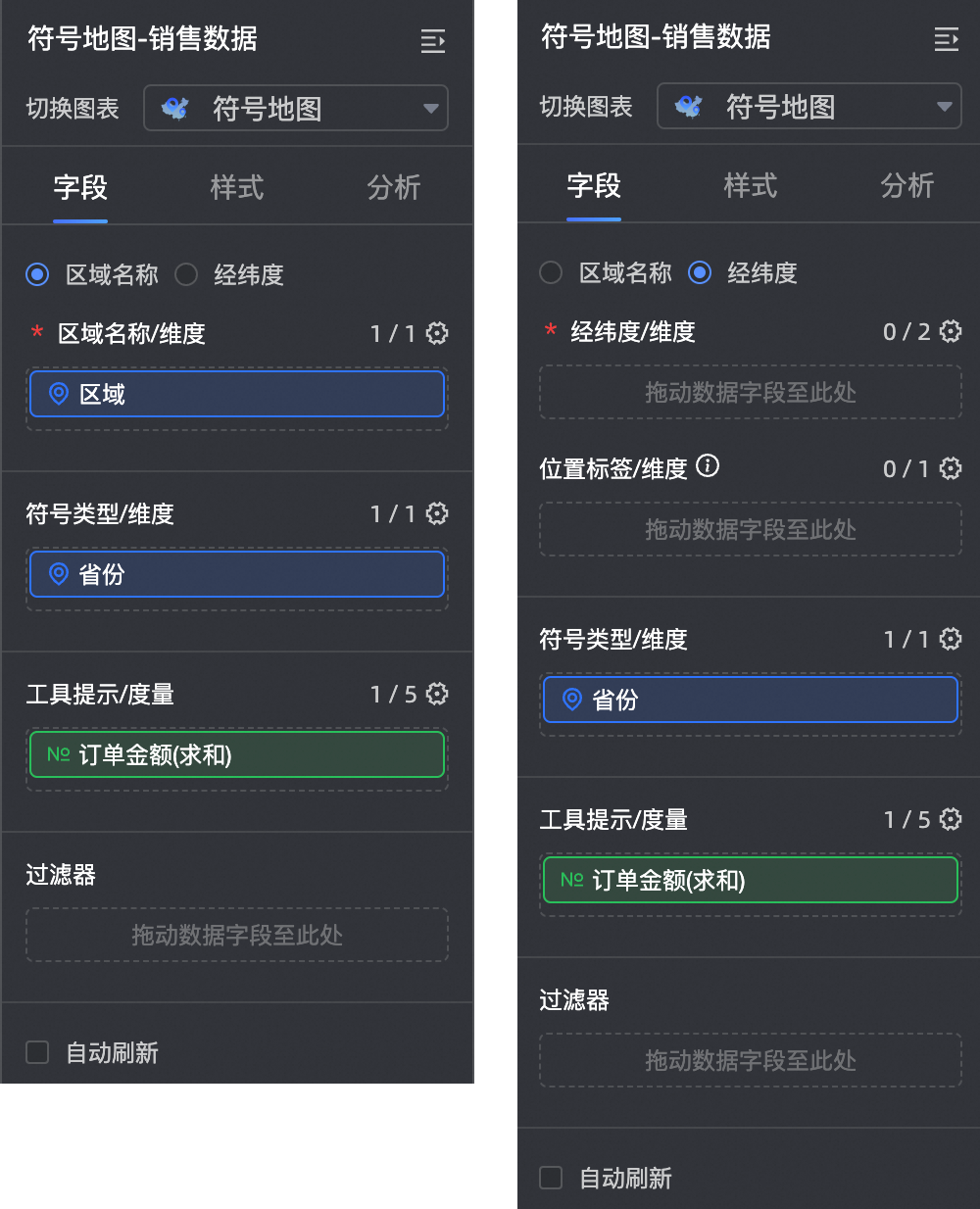

1. 在欄位標籤頁，選擇需要的維度欄位和度量欄位：

   • 地理資訊支援通過地區名稱和經緯度兩種方式建立。

     • 若選擇地區名稱，雙擊或拖拽地區至地區名稱/維度。

     • 若選擇經緯度，雙擊或拖拽經度欄位和緯度欄位至經緯度/維度；位置標籤/維度選填。

   • 符號類型根據選擇的維值產生不同的符號樣式，在維度列表雙擊或拖拽門店類型至符號類型/維度。

   • 在度量列表中，找到訂單金額，雙擊或拖拽至工具提示/度量地區。

2. 單擊更新，系統自動更新圖表。



配置樣式

下面為您介紹圖表的樣式配置，圖表通用的樣式配置請參見配置圖表標題區。

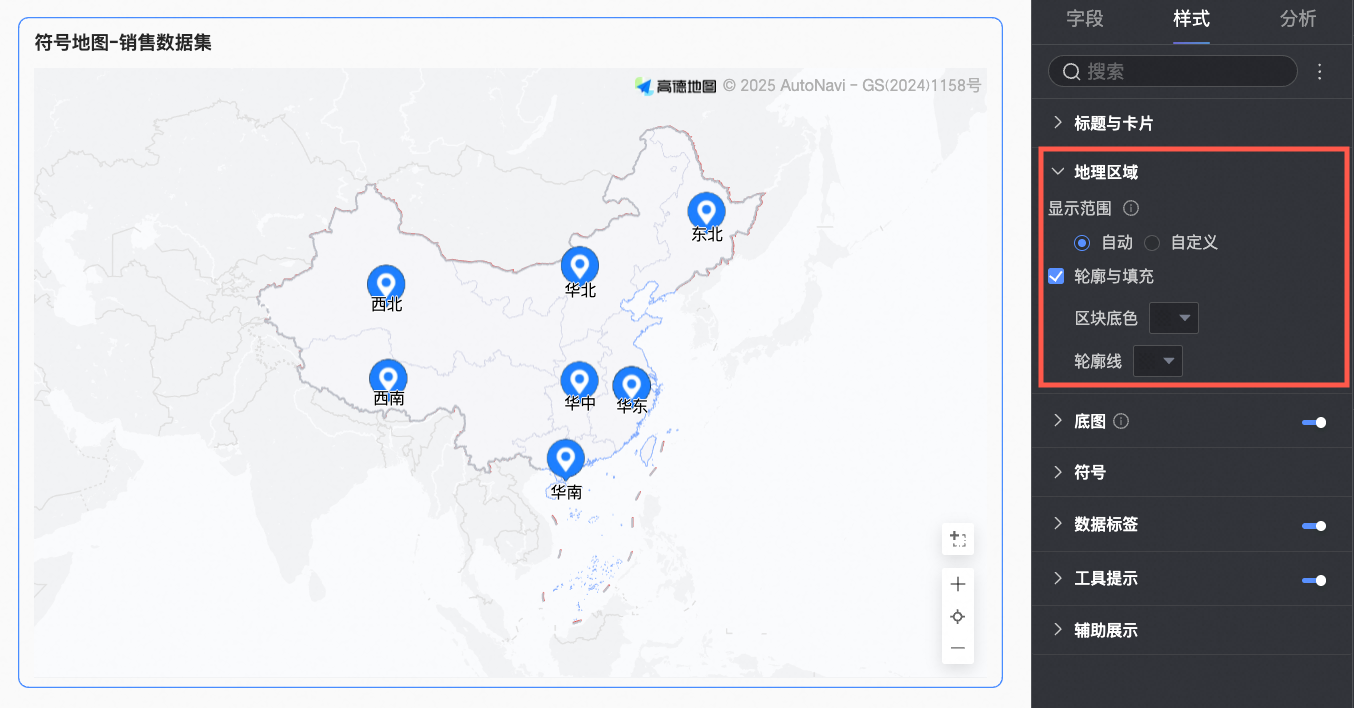

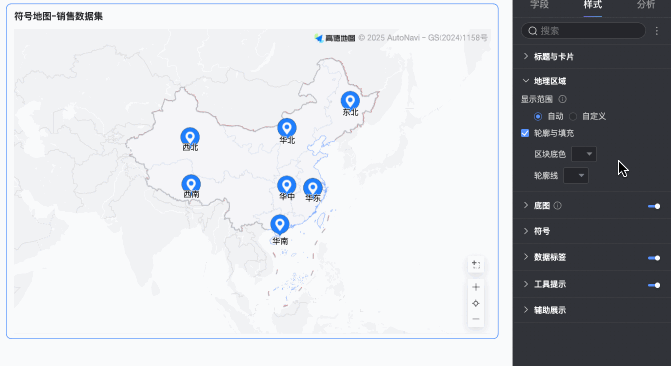

地理地區

在地圖地區中，設定顯示範圍、輪廓線與填充。

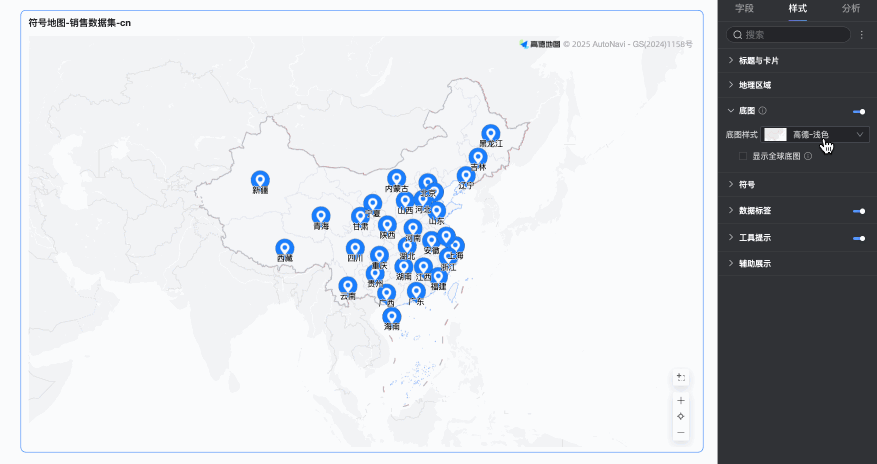

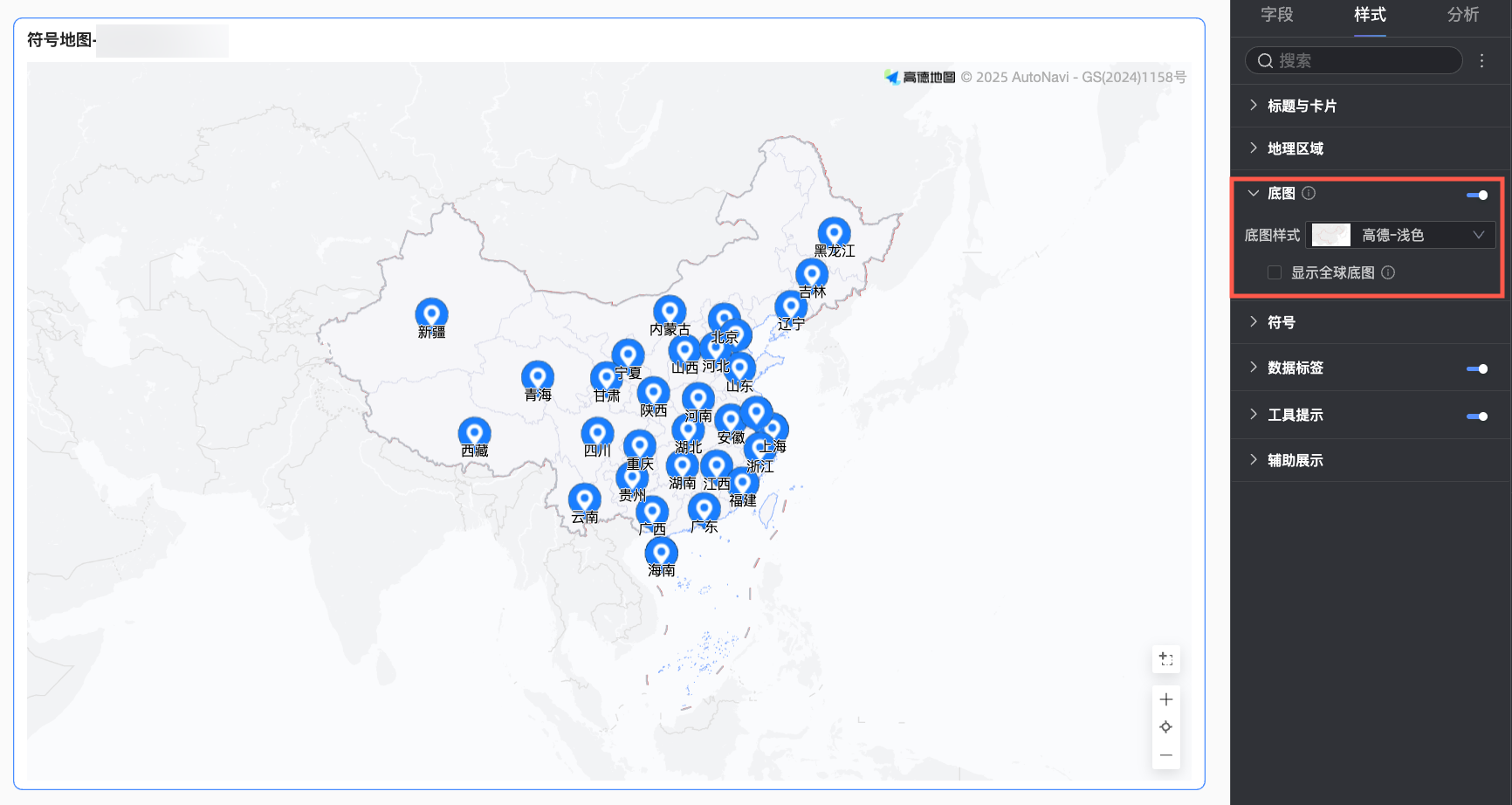

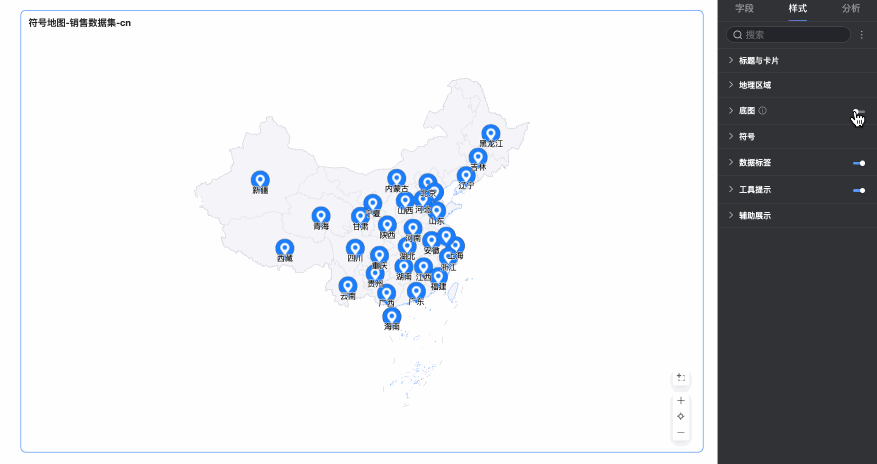

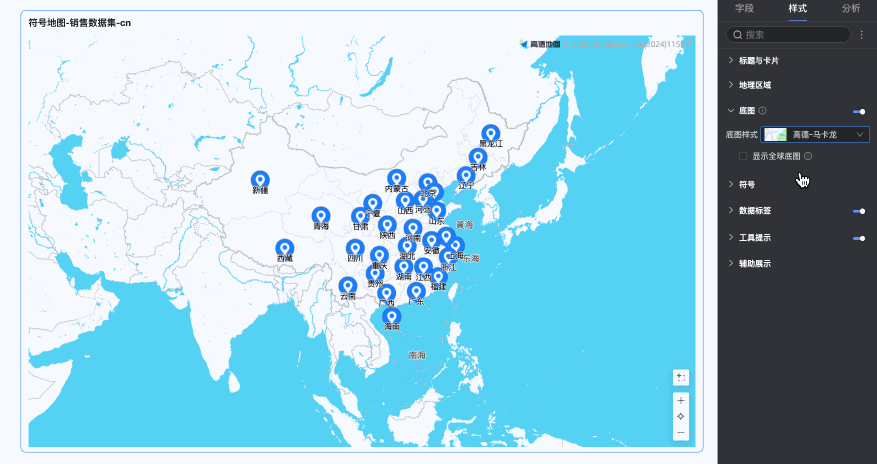

底圖

在底圖中，設定是否顯示底圖、底圖樣式以及是否顯示全球底圖。

符號

在符號中，設定符號樣式、符號大小、符號透明度。當欄位面板中配置的欄位不同時，支援操作的配置項不同。

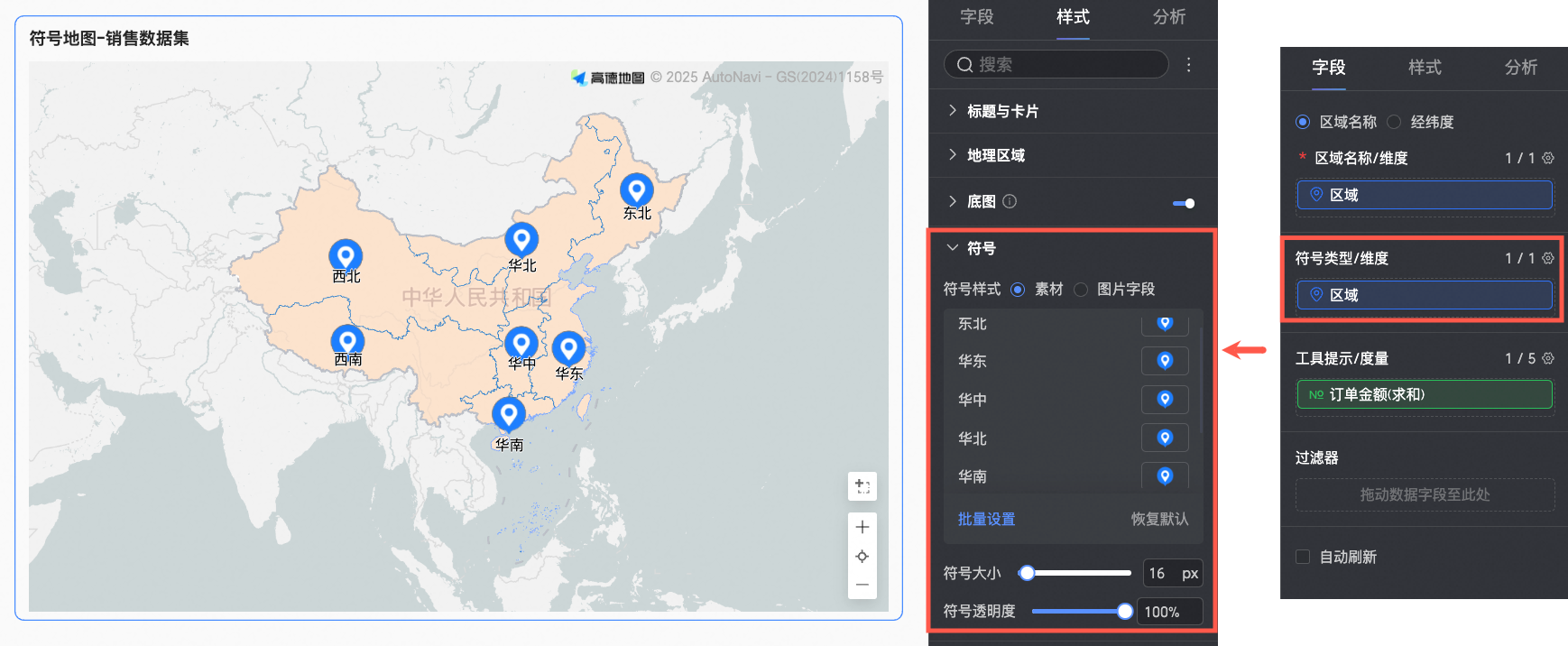

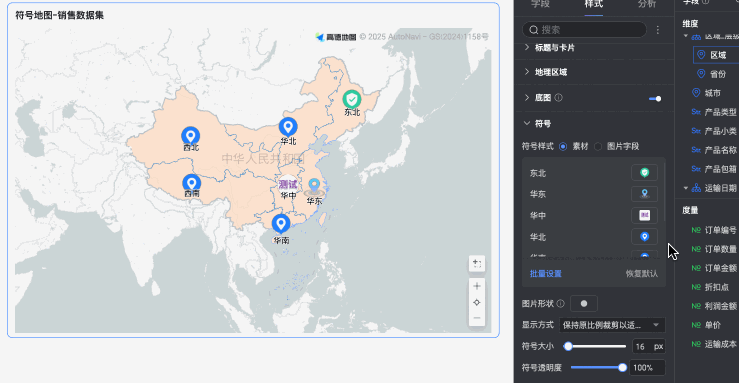

• 當符號類型/維度中配置了欄位時：支援進行以下配置。

  配置項	說明

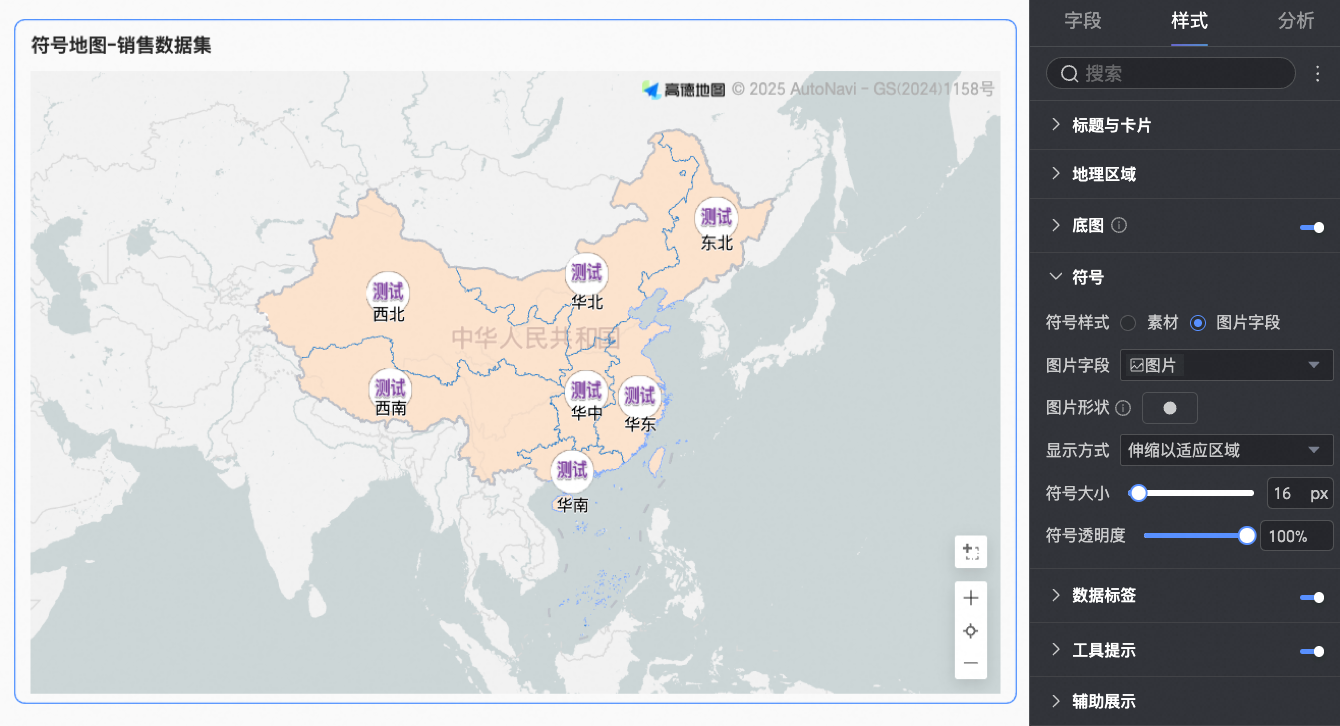

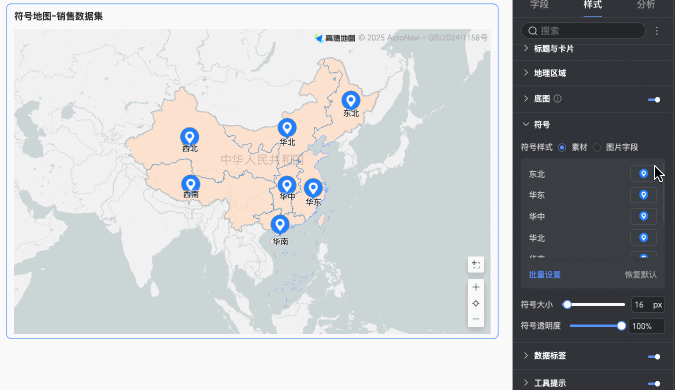

  符號樣式	支援選擇素材或圖片欄位。 素材：為每個維值設定不同的圖形圖案，支援選擇系統內建素材和上傳自訂圖片。 圖片欄位：選擇資料集中圖片欄位的圖片進行填充。僅當資料集中包含圖片欄位，且欄位類型為圖片類型（）時，才能使用圖片欄位。 當上傳自訂圖片、使用圖片欄位時，您還可以在此設定圖片的形狀及顯示方式。
  符號大小	設定圖表中符號的大小。
  符號透明度	設定圖表中符號的透明度。

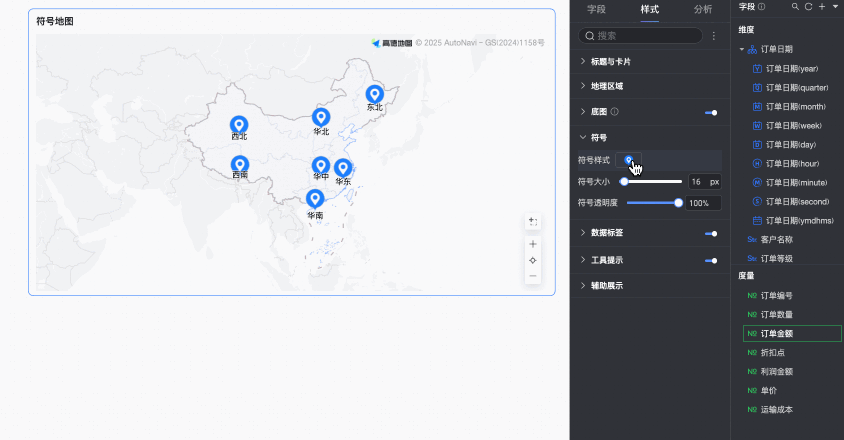

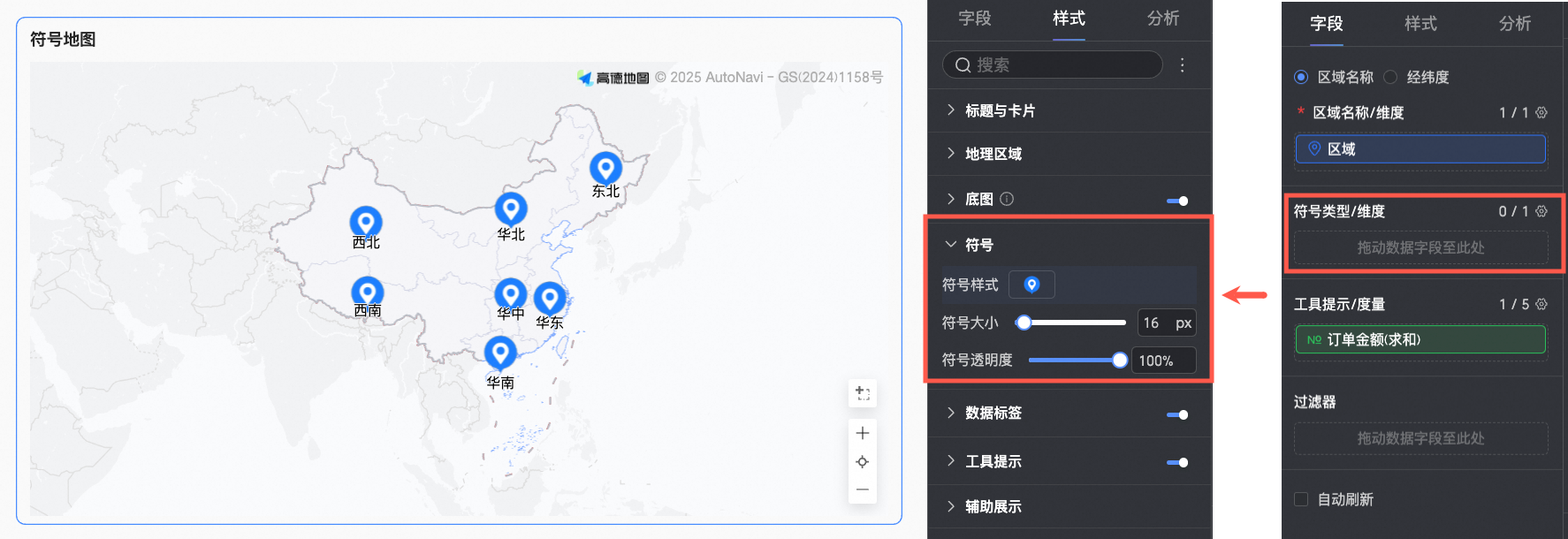

• 當符號類型/維度中沒有配置欄位時：支援進行以下配置。

  配置項	說明
  符號樣式	設定圖表中所有的符號的樣式，可以選擇系統內建圖表或上傳自訂圖片，不支援為每一個維度值單獨配置樣式。
  符號大小	設定圖表中符號的大小。
  符號透明度	設定圖表中符號的透明度。

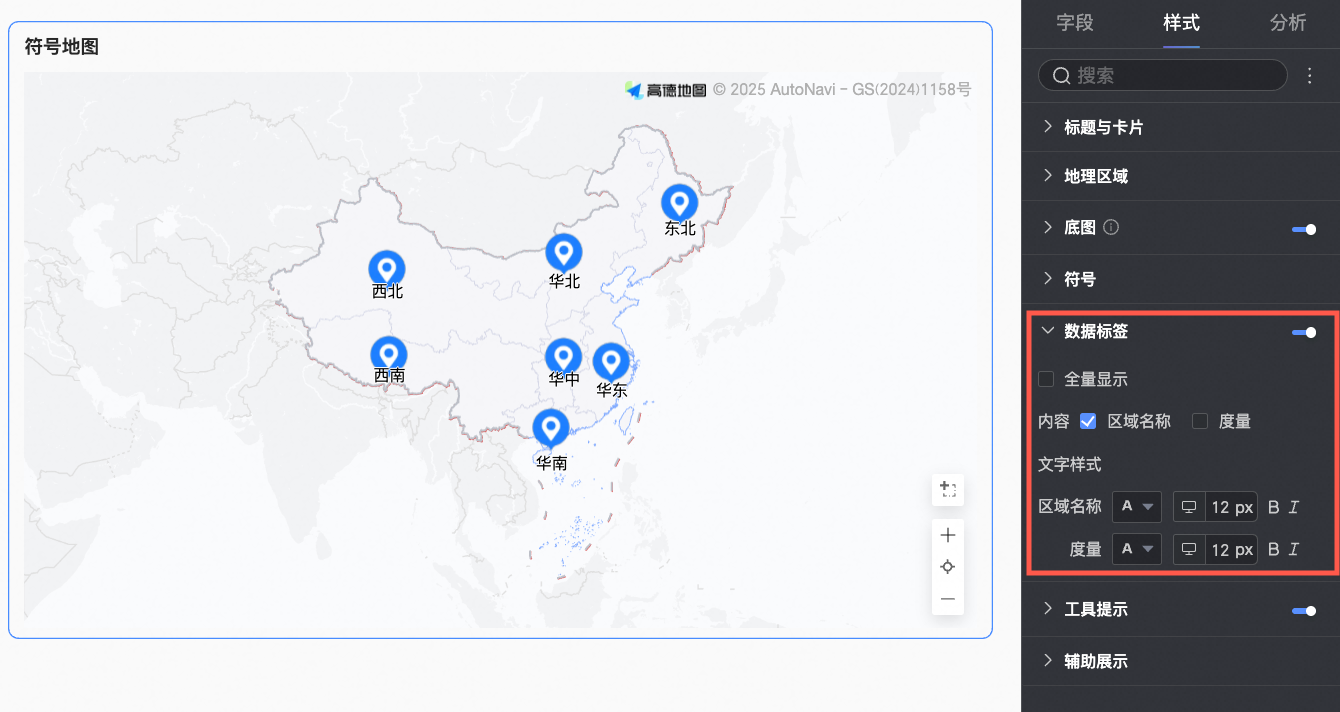

資料標籤

在資料標籤中，設定顯示資料標籤、標籤展示形式、文字樣式。

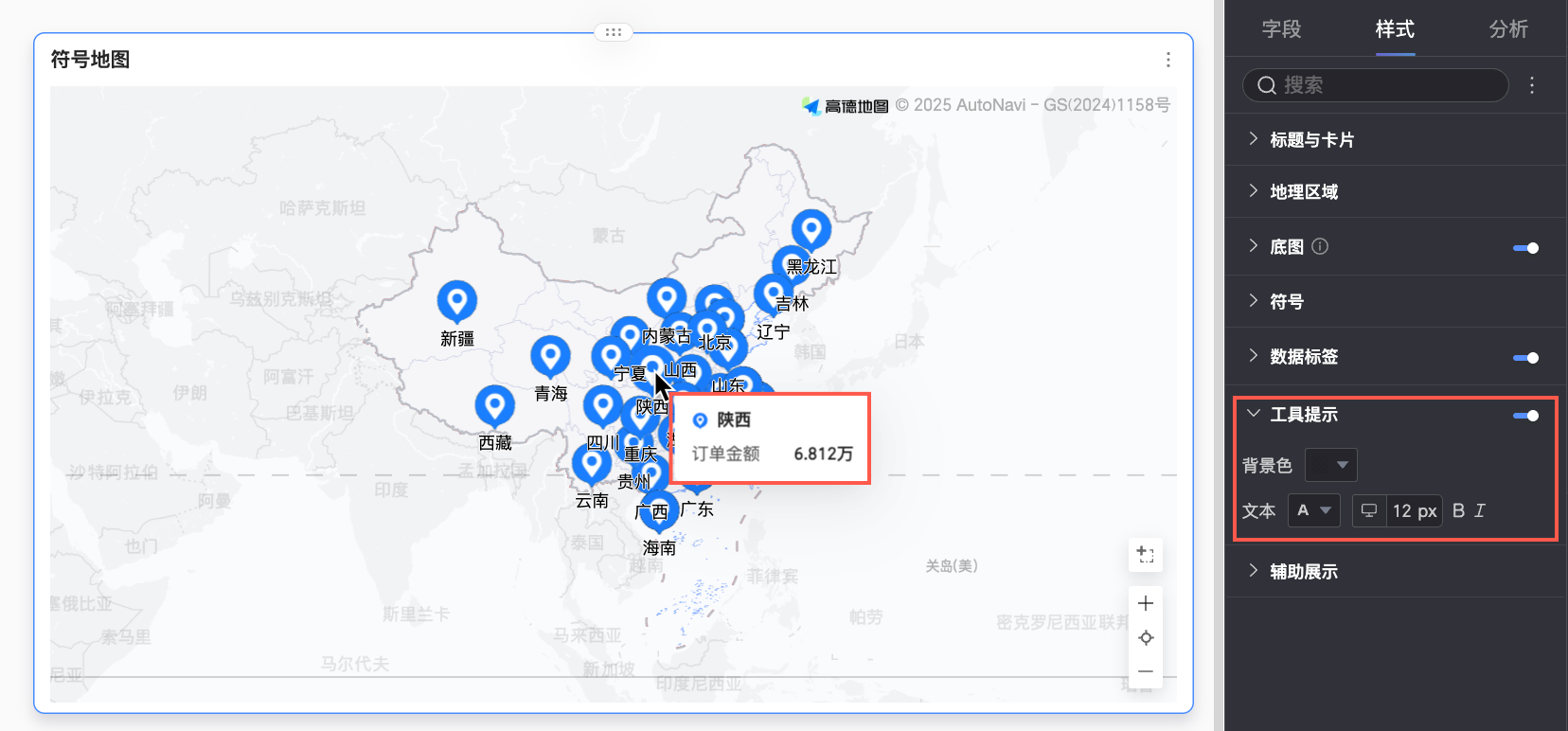

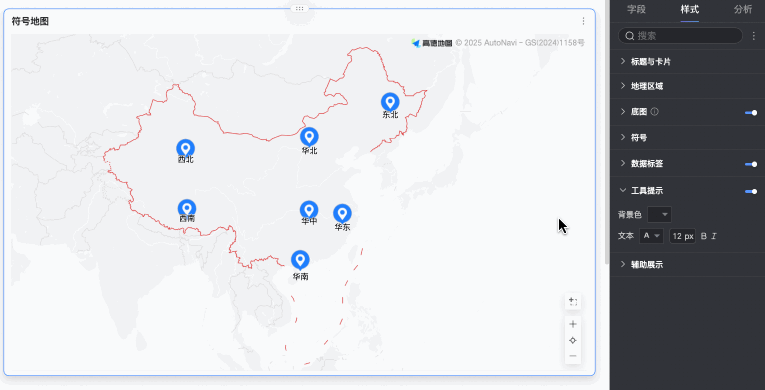

工具提示

在工具提示中，設定是否顯示提示內容、展示方式、背景色和文本樣式。

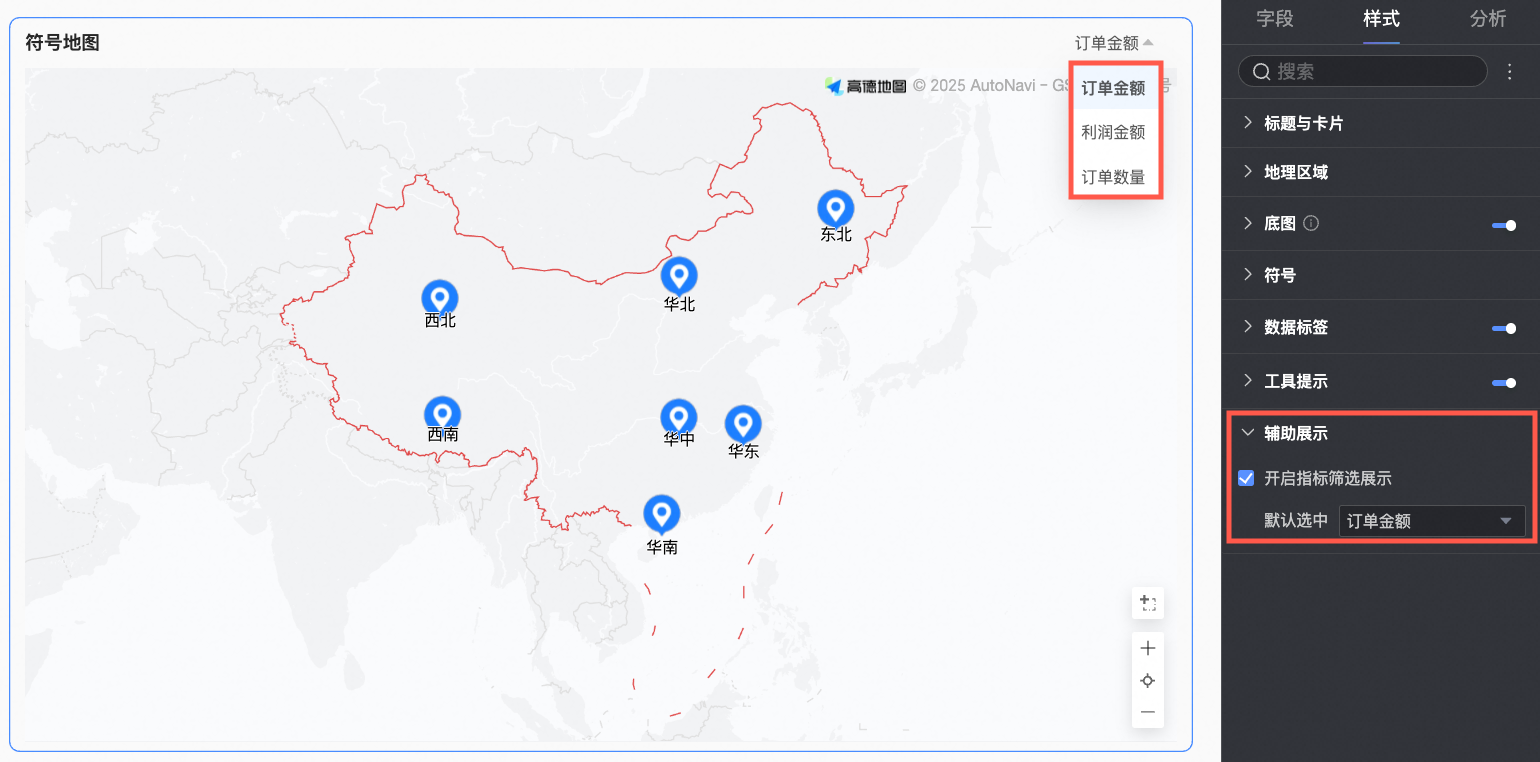

輔助提示

在輔助展示中，設定是否開啟指標篩選展示，及預設展示的指標。
