Quick BI：色彩地圖

前提條件

• 已建立儀表板，請參見建立儀表板。

• 已完成地理地區欄位的切換，請參見配置欄位。

  說明

  假設圖表待添加的地理地區欄位為area，僅當顯示為紅框標識時，表示該欄位已切換為地理資訊。有關各地區詳細資料對照表請參見public-area-info .xlsx，該表格僅供地理地區匹配參考，不代表Quick BI政治立場。

使用限制

色彩地圖由地理地區/維度和色彩飽和度/度量組成：

• 地理地區由資料的維度決定，最多選擇1個維度，且維度必須為地理資訊。例如省份。

• 色彩飽和度由資料的度量決定，至少選擇1個維度，最多選擇5個維度。例如訂單金額和利潤金額。

圖表概述

使用情境

多用於空間分布的資料展示，適合帶有地理位置資訊的資料集展現，展現的是以某個地區為單位的匯總的連續資訊等。通過圖形的位置來表現資料的地理位置，將資料在不同地理位置上的分布通過顏色映射在地圖上。

優勢簡介

• 視覺效果：支援區塊樣式地圖。

• 互動操作：可圈選放大地圖，指標切換，組件內篩選。

效果圖樣本

動圖效果樣本

圖表資料配置

1. 在資料標籤頁，選擇需要的維度欄位和度量欄位：

   • 在維度列表中，找到地區，雙擊或拖拽至地理地區/維度地區。

   • 在度量列表中，找到訂單金額、利潤金額和運輸成本，依次雙擊或拖拽至色彩飽和度/度量地區。

2. 單擊更新，系統自動更新圖表。



圖表樣式配置

下面為您介紹圖表的樣式配置，圖表通用的樣式配置請參見配置圖表標題區。

您可以在配置區頂部的搜尋方塊中輸入關鍵字快速尋找配置項進行配置。同時單擊右側圖表支援操作展開/收合全部類別。

• 在地圖地區中，設定顯示範圍、輪廓與填充。

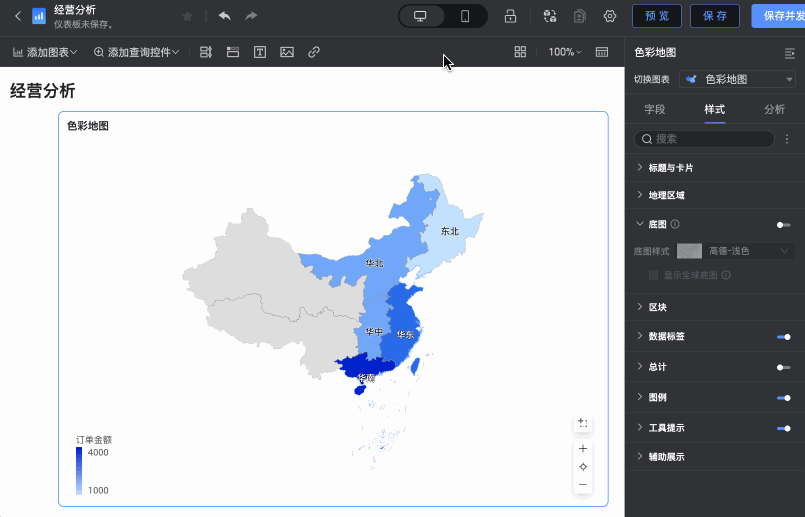

  • 顯示範圍：可以選擇自動或自訂，自訂範圍會根據選擇的欄位變化。本例中，選擇中國。

    說明

    • 自動顯示將根據資料範圍自動調整，自訂顯示可手動設定範圍。互動式分析情境均會按資料範圍自動顯示。

    • 自訂顯示範圍目前僅支援全球洲和國家；中國的地區、省份、市。



    開啟手動調整，會自動產生當前的中心點和縮放值，並且可以手動修改調整。

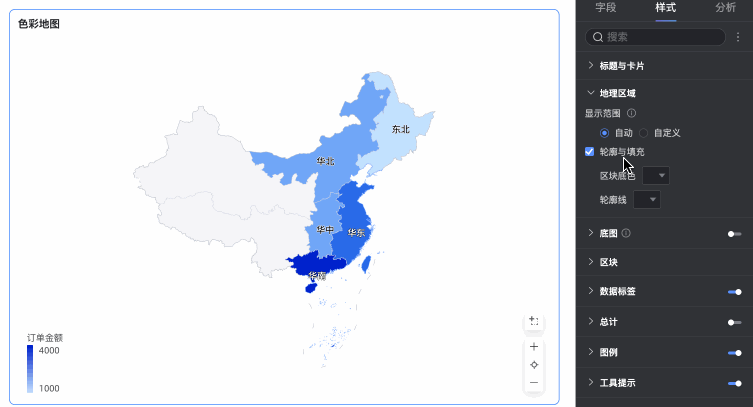

  • 輪廓與填充中，可以配置是否顯示輪廓和區塊，並設定區塊的填充底色及輪廓線的顏色。

    說明

    部分地區暫不支援顯示輪廓。



• 在底圖中，設定是否顯示底圖、底圖樣式以及是否顯示全球底圖。

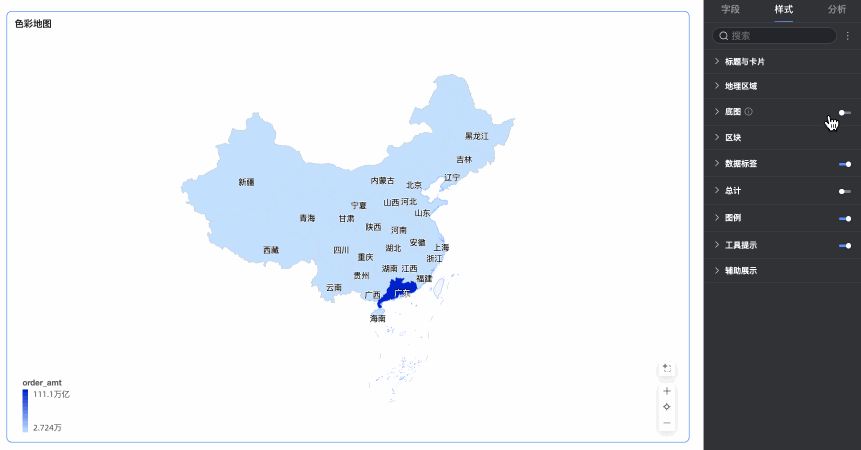

  • 是否顯示底圖：通過點擊開關，設定是否顯示底圖資訊。

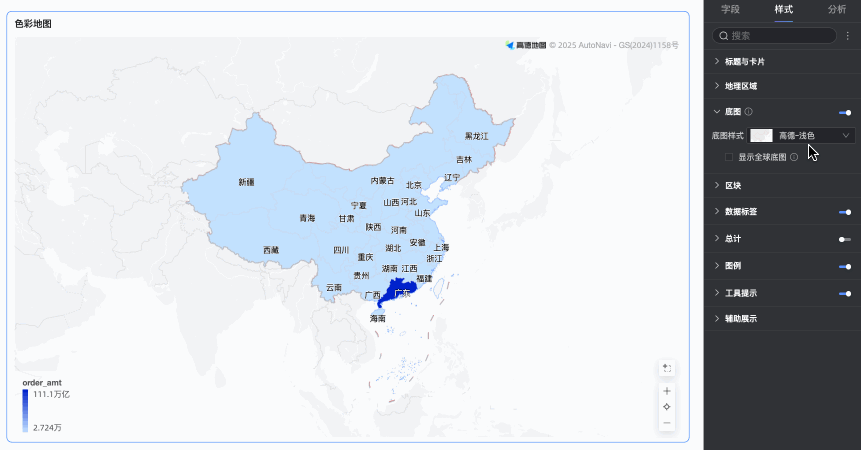

  • 底圖樣式：支援多種樣式的高德底圖展示。

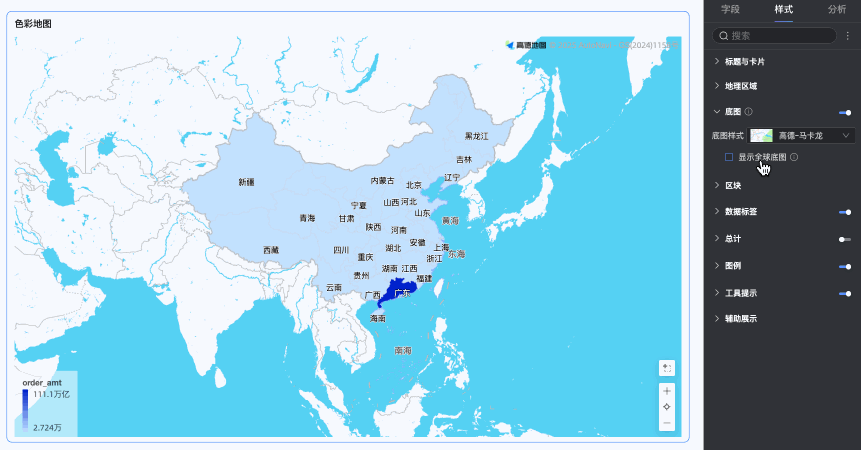

  • 是否顯示全球底圖：勾選後，可在底圖中顯示全球的城市等資訊。

    說明

    全球底圖使用限制：每個Quick BI組織每月可預覽1000次包含海外底圖資訊的地圖圖表（以底圖圖面初始化次數計算）。超出後限制次數後，地圖圖表中將只顯示國內底圖資訊。

• 在區塊中，設定區塊色彩配置、最值配色配置。

  • 區塊色彩配置：支援選擇對應度量系列，設定主題色、透明度、資料對應區間。



  • 最值顏色配置：支援配置最大值、最小值、前三名和後三名並標記顏色。



• 在資料標籤中，設定是否顯示資料標籤以及標籤樣式。



  • 內容：支援同時顯示地區名稱和度量，勾選全量顯示後將顯示所有的資料標籤內容。



• 在總計中，設定是否顯示總計以及自訂名稱和樣式。

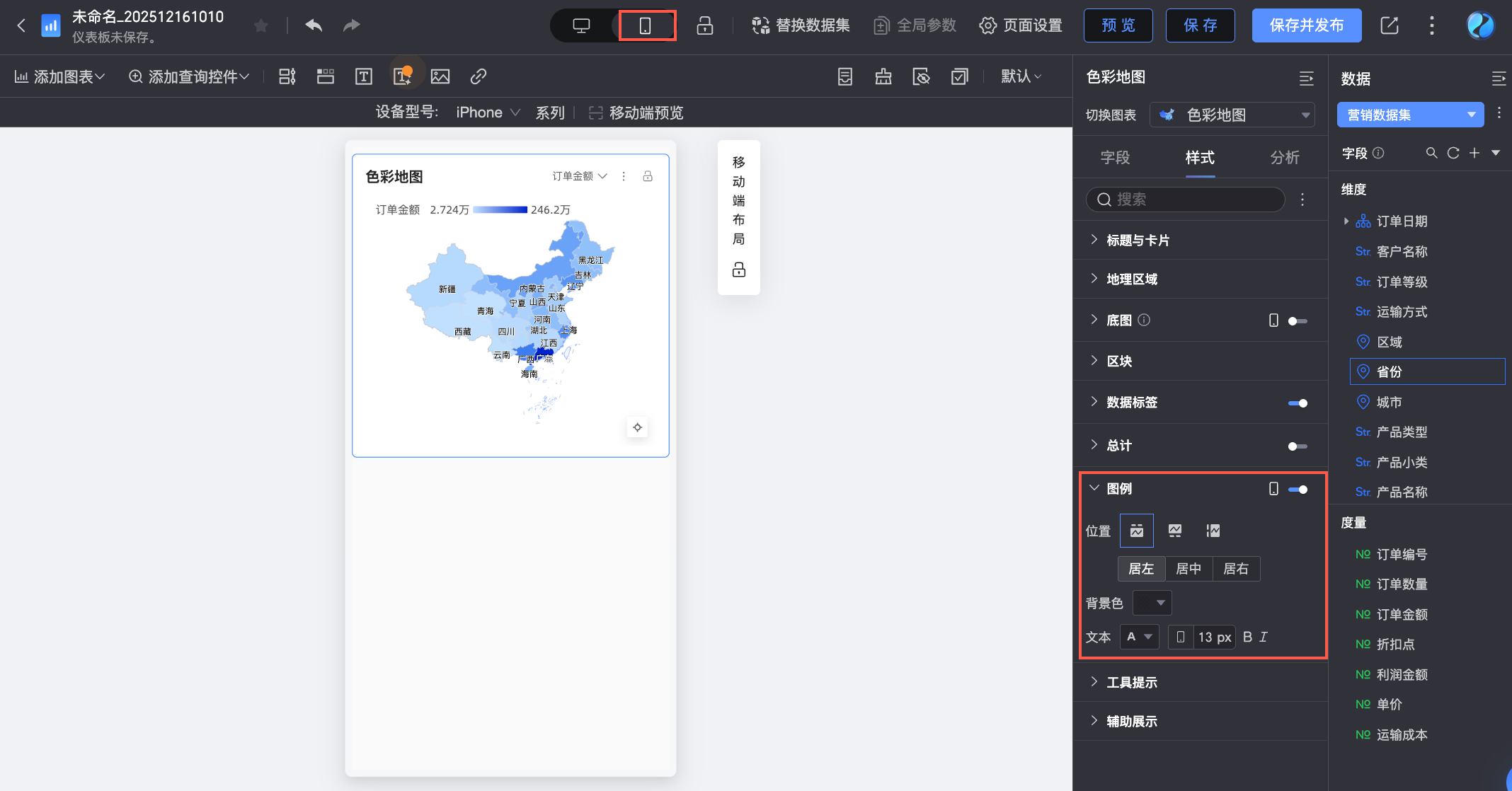

• 在圖例中，設定顯示圖例、圖例類型、圖例位置、背景色以及文本。

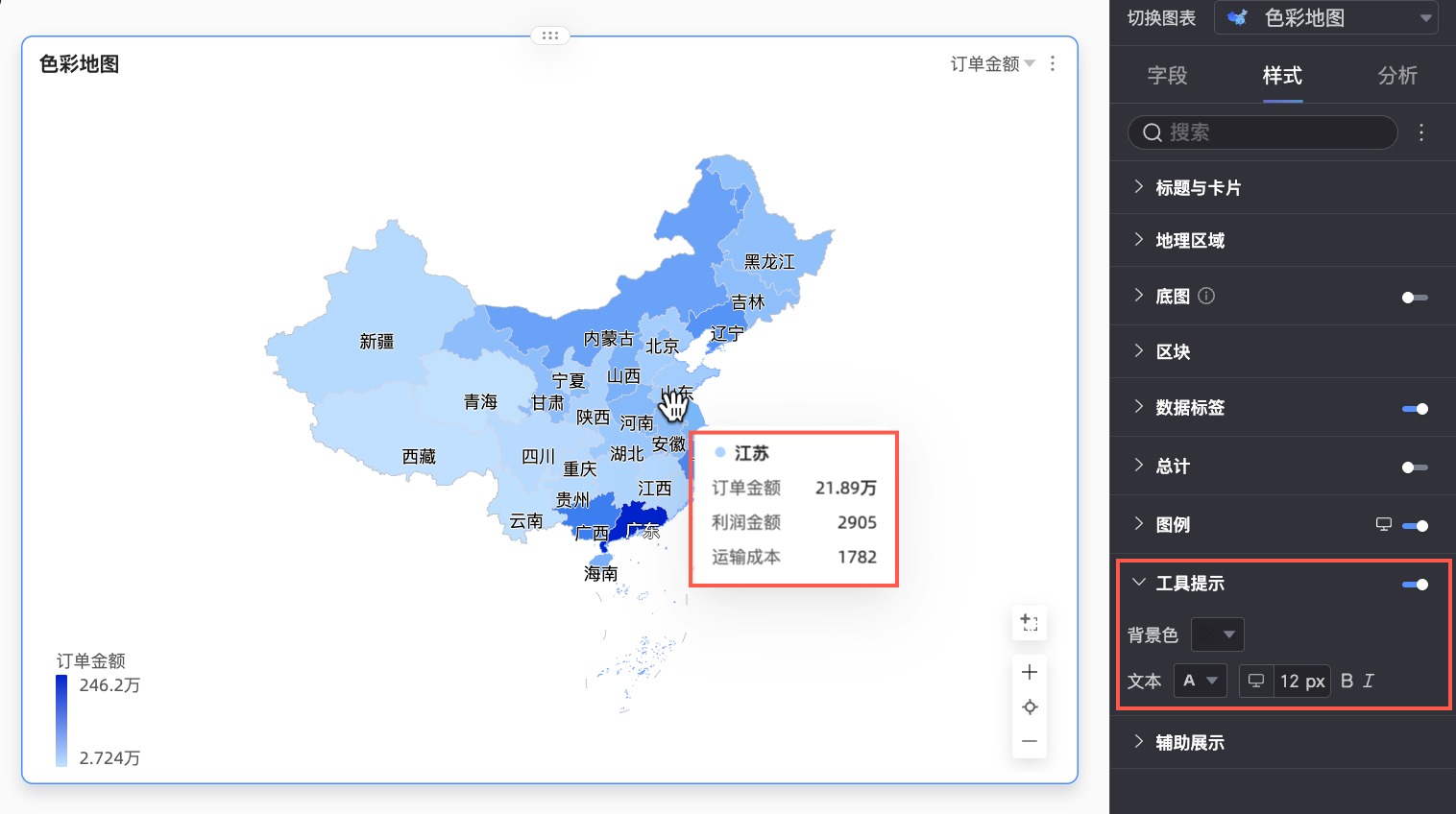

• 在工具提示中，設定是否顯示提示內容以及背景色和文本樣式。



• 在輔助展示中，勾選開啟指標篩選展示，可以設定展示的指標項。
