本文為您介紹DataV-Board 7.0（資料看板）藍圖編輯器的介面布局及操作詳情，協助您快速上手使用藍圖編輯器配置組件互動。

進入藍圖編輯器

登入DataV控制台。
在全部應用介面，滑鼠移至上方至目標看板，單擊編輯。
在資料看板的編輯頁面，單擊頂部功能表列的表徵圖，即可進入藍圖編輯器。

當組件被添加至畫布編輯器後，藍圖編輯器 > 圖層節點列表會同步展示當前看板已使用的組件。若組件間存在業務互動，您可將所需組件拖拽至藍圖編輯器的主畫布，配置互動行為。

介面布局

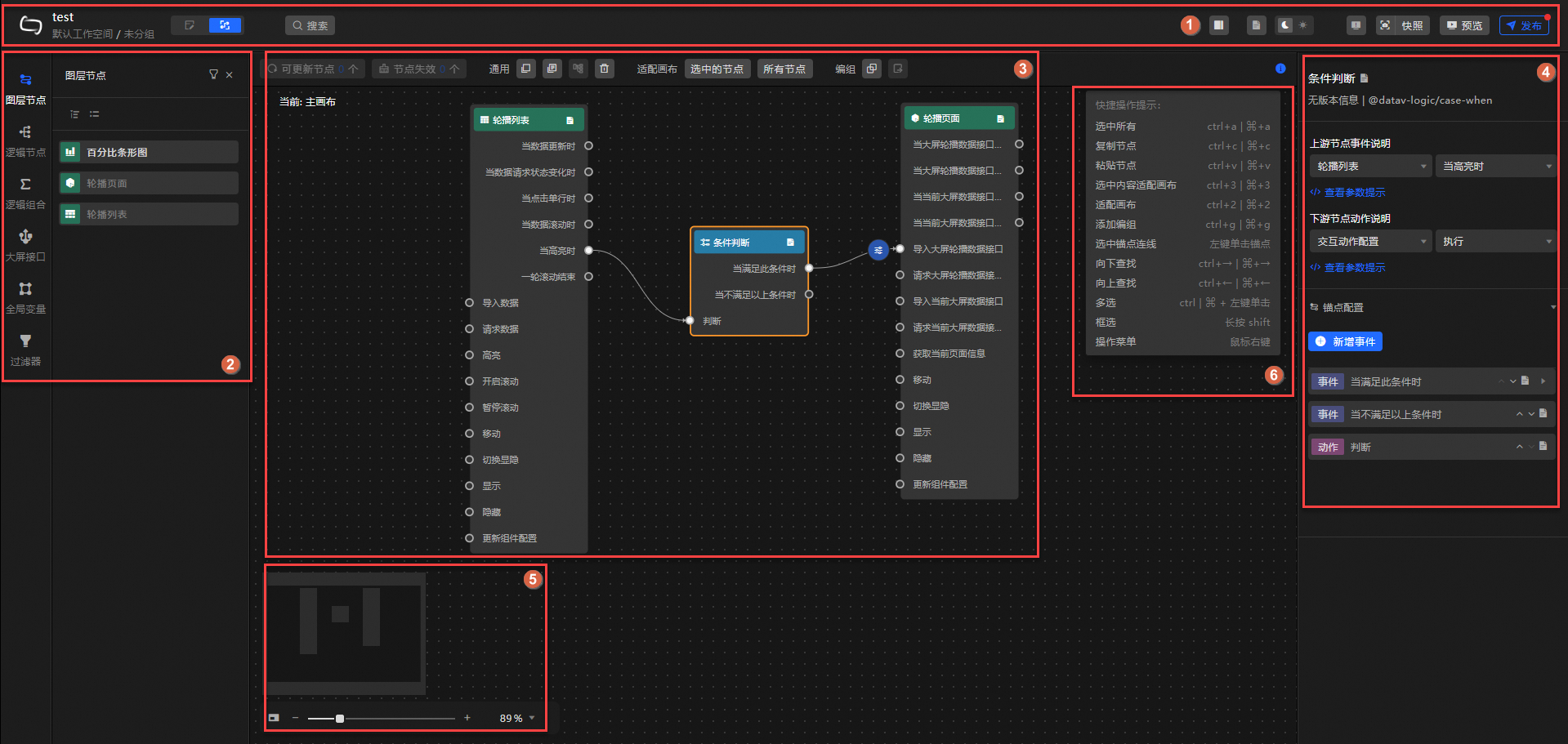

DataV-Board 7.0的藍圖編輯器介面布局如下。 61ff6e48c30f882b5be2395e6623efe6

藍圖編輯器的介面功能概要介紹如下表。

序號	描述	操作詳情
1	工具列，用於切換畫布編輯器、搜尋節點、控制是否展示右側面板、開啟參數提示、切換介面背景顏色、查看錯誤資訊、新增快照、預覽及發布看板等。	常用管理全域搜尋
2	藍圖編輯器配置互動行為的主體對象，可添加至主畫布進行編輯。包括：圖層節點：本質為組件。畫布編輯器中添加的組件，在藍圖編輯器中自動產生相應圖層節點。邏輯節點：用於配置看板內組件及變數間的互動邏輯。邏輯組合：用於封裝部分節點和連線，便於相同情境下進行複用。全域變數：用於定義全域參數，可在目標組件中關聯，實現組件間的參數傳遞，進行組件互動。過濾器：用於自訂過濾代碼，實現資料結構轉換、資料篩選、展示和簡單的計算。	節點操作
3	包含藍圖工具列和主畫布操作頁面，用於配置、展示組件間的互動關係，可通過拖拽、連線等方式進行編輯。	藍圖工具列主畫布操作
4	右側面板，單擊對應節點，即可展示相應配置面板，進行相關功能的參數配置。說明不同節點或錨點的配置項存在差異，具體請以實際介面為準。	不涉及
5	主畫布的縮圖，可放大/縮小主畫布介面，或通過滑鼠拖動，移動主畫布的呈現視角。	不涉及
6	藍圖編輯器相關操作的快速鍵，可在主畫布右下角查看。說明 Windows系統使用`Ctrl+xx`，Mac系統使用`Cmd+xx`。	不涉及

操作介紹

全域搜尋

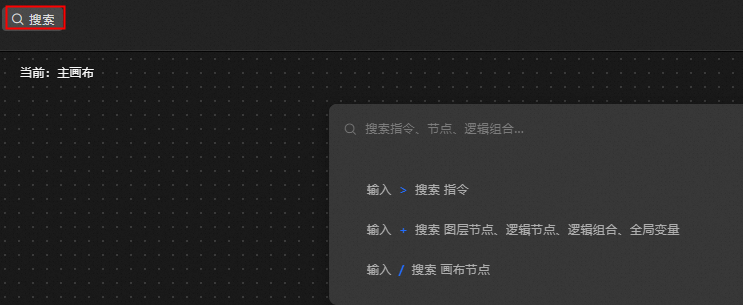

在藍圖編輯器的主畫布上方單擊搜尋，進入搜尋面板，使用全域搜尋功能。

搜尋功能支援根據首碼匹配不同內容。

輸入>符號，可以搜尋指令類內容，包括但不限於適配畫布、添加編組和切換選中模式等。
輸入+符號，可以搜尋藍圖中的節點，單擊即可添加至主畫布中。
輸入/符號，可以搜尋當前藍圖頁面的藍圖節點，單擊即可快速定位。

說明

搜尋邏輯根據關鍵字篩選，若待搜尋內容存在以上3種符號的一個或多個，也會被篩選出來。

節點操作

在左側的節點面板，可執行檔操作如下。

說明

下表中涉及的部分表徵圖，需滑鼠移至上方至節點/錨點才會展示，具體請以實際介面為準。

類型	操作
圖層節點	在圖層節點面板，可查看從畫布編輯器匯入的所有組件。您可按需執行篩選節點、在畫布編輯器中快速定位當前節點、添加節點至主畫布、移動當前節點至主畫布中心位置等操作。在主畫布單擊相應圖層節點，可在右側面板配置節點資訊，詳情請參見配置圖層節點。
邏輯節點	邏輯節點面板，包含全域節點、條件判斷、串列資料處理等多種邏輯處理節點，滑鼠移至上方至相應節點，單擊表徵圖，即可將該節點添加至主畫布。您也可直接將相應節點通過拖動方式添加至主畫布。添加節點後，在主畫布單擊該節點，可在右側面板配置節點資訊，詳情請參見配置邏輯節點。
邏輯組合	在邏輯組合面板，可查看已建立的邏輯組合列表。您可按需執行建立、編輯、刪除、下鑽邏輯組合，以及將當前邏輯組合添加至主畫布等操作。在主畫布單擊相應邏輯組合，可在右側面板配置錨點資訊，詳情請參見邏輯組合配置。
全域變數	在全域變數面板，可查看已建立的全域變數列表，並按需執行全域變數的新增、配置處理邏輯、編輯名稱、複製、單個刪除、添加至畫布、跨專案複製、大量刪除等操作。詳情請參見全域變數配置、全域變數使用。
過濾器	在過濾器面板，可查看已建立的過濾器列表，並按需執行過濾器的新增、配置處理邏輯、編輯名稱、單個刪除、搜尋、大量刪除等操作。詳情請參見過濾器在藍圖中的應用。

藍圖工具列

在藍圖編輯器介面中，主畫布上方的工具列為您提供便捷的操作功能。

{72E6EFD3-61CF-4D92-8846-A7A4BE16DBFE}

操作	描述

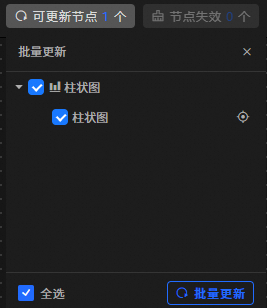

可更新節點	若已添加至藍圖編輯器的元件節點在畫布編輯器中被更新時，介面將自動識別並提供批次更新選項。

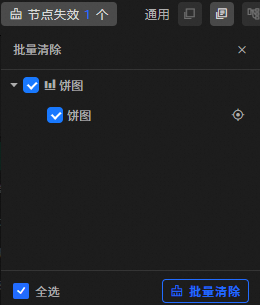

節點失效	若已添加至藍圖編輯器的元件節點在畫布編輯器的圖層中被刪除時，介面將自動識別並提供批量清除選項。

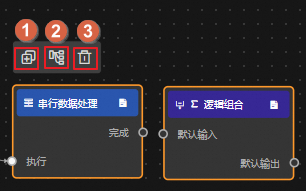

通用	選中節點後，藍圖工具列支援對節點的快速編輯操作，包括複製、粘貼、自動布局和刪除。複製/粘貼節點：單擊表徵圖複製節點至剪貼簿；單擊表徵圖粘貼已經複製的節點。支援跨專案操作。自動布局：單擊表徵圖會自動進行節點位置計算，呈現最合理的位置編排。刪除選中：單擊表徵圖會移除已選中的節點。重要移除節點時，會同時移除選中的連線，且無法恢複，請謹慎操作。
適配畫布	單擊選中的節點/全部節點，可將節點移動至畫布中心位置（即水平垂直置中）。
編組	當節點間邏輯關係複雜時，您可以將功能相關的節點進行分組，藍圖工具列提供便捷的添加編組和移出編組功能。添加編組：單擊表徵圖，添加選中的節點至編組中。移出編組：單擊表徵圖，將選中的節點移出編組框。

主畫布操作

在藍圖編輯器的主畫布中，您可對畫布、節點及連線執行如下操作。

類型	操作	描述
畫布	移動畫布	在單選模式下，滑鼠左鍵單擊畫布空白處移動，即可全域移動畫布。
畫布	縮放畫布	在畫布左下角，可通過移動縮圖調整節點在畫布中的位置（單擊表徵圖，可顯示或隱藏縮圖），通過比例尺/百分比調整節點的顯示大小。
節點	移動節點	滑鼠左鍵單擊某個節點，拖動即可。
	跳轉畫布並選中	按右鍵指定節點，選擇跳轉畫布並選中，可返回畫布編輯器編輯當前組件。說明僅圖層節點支援執行該操作。
	選中內容適配畫布	按右鍵指定節點，選擇選中內容適配畫布，可將當前節點移動至畫布中心位置（即水平垂直置中）。
	刪除選中	按右鍵指定節點，選擇刪除選中，可將當前節點從藍圖畫布中移除。重要移除節點時，會同時移除選中的連線，且無法恢複，請謹慎操作。

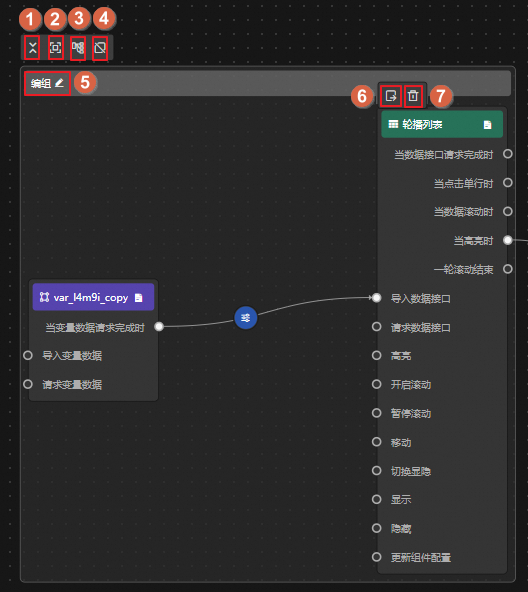

	添加編組	當藍圖中節點間的邏輯較為複雜時，可將邏輯相似的節點進行編組，方便查看和使用。按右鍵目標節點，選擇添加編組，可產生一個編組框。您可將所需節點移動至編組框內，移動後系統將自動調整編組框大小。後續拖動編組框即可同時移動編組框內所有節點。滑鼠移至上方至編組框即可執行如下操作：收合或展開當前編組。當變更節點位置或數量時，編組框的寬度及高度將自動適配。系統將對編組框內的節點自動進行位置計算、自動布局，呈現最舒適的位置編排。解除當前編組。自訂編組框名稱。滑鼠移至上方至某個節點，可通過該按鈕將當前節點移出編組框。滑鼠移至上方至某個節點，可通過該按鈕在藍圖畫布中刪除節點。重要解除編組、刪除節點均為無法復原操作，請謹慎執行。
	向上尋找/向下尋找	按右鍵目標節點，選擇向上尋找或向下尋找，可查看當前節點關聯的上下遊節點。
	選擇關聯邊	按右鍵目標節點，單擊選擇關聯邊，可查看當前節點所有關聯的連線。
	添加說明/刪除說明	按右鍵目標節點，單擊添加說明或刪除說明，可為當前節點添加/刪除描述資訊。
	大量操作節點	您可在畫布中選中多個節點或通過快速鍵框選，執行產生節點群組、自動布局、大量刪除等操作。重要移除節點時，會同時移除選中的連線，且無法恢複，請謹慎操作。
連線	連線	可使用連線觸發兩個節點之間的資料互動。單擊源節點的錨點，拖出一條連線，串連至目標節點的錨點上。連線時，若當前節點不為資料處理類節點（例如，串列資料處理節點），且下遊動作需要參數配置，則系統會自動插入互動動作配置節點。說明源節點的事件只能拋出，作為起始錨點；目標節點的動作只能被觸發，作為目標錨點。

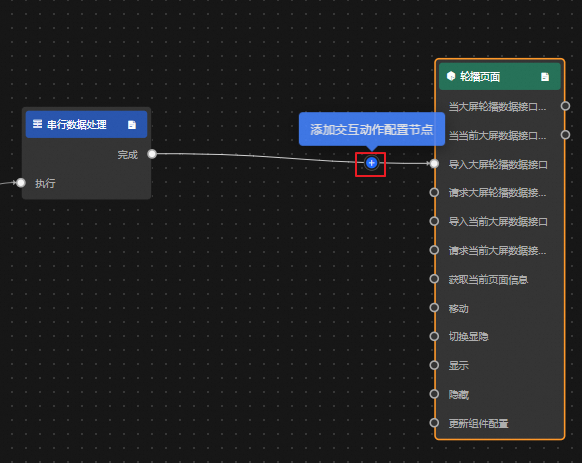

	添加互動動作配置節點	可將滑鼠移至上方至連線上，單擊表徵圖，添加互動動作配置節點（本質為串列資料處理節點），用於處理上下遊訊息格式轉換。添加後，連線上將變更為表徵圖，單擊即可在右側面板配置節點互動行為。

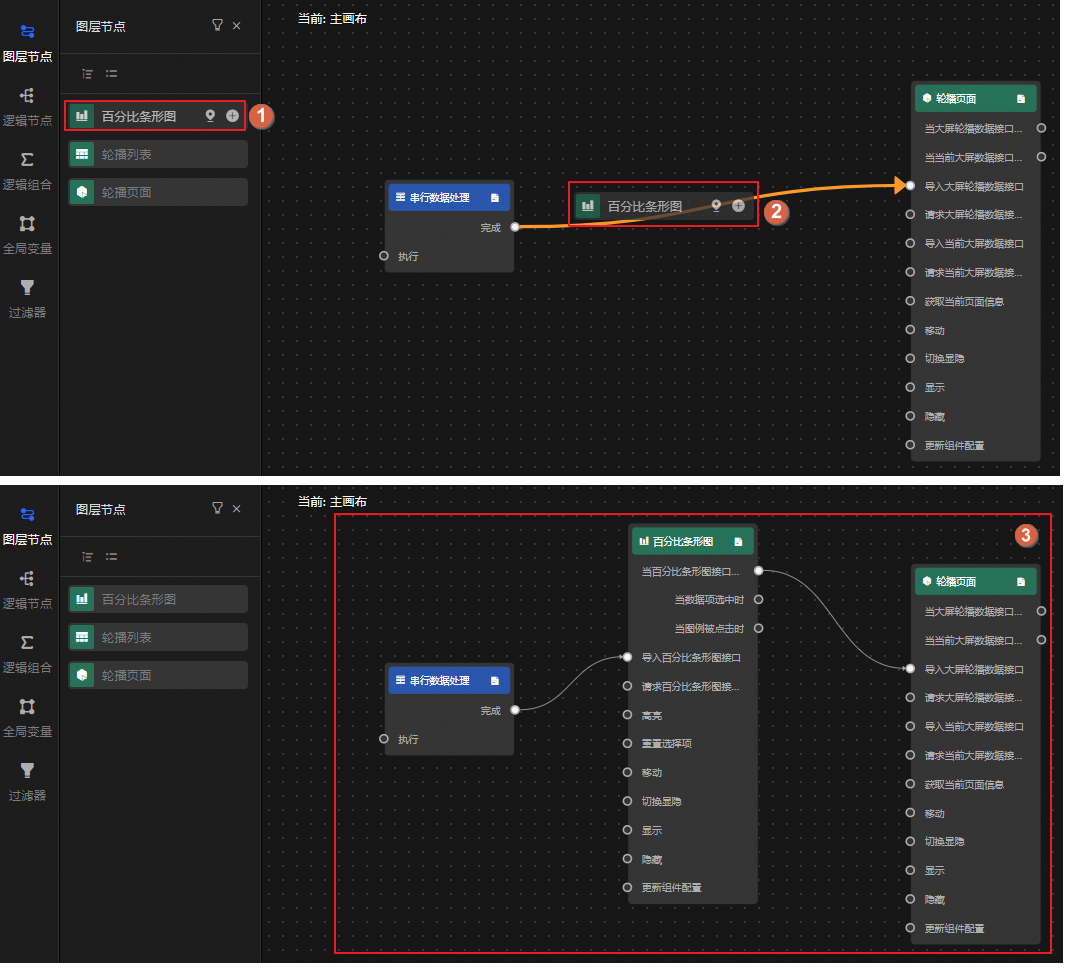

	連線上插入節點	可通過拖拽方式，將左側面板的節點添加至連線上，添加後，系統將自動適配當前相關節點的上下遊關係。如下圖樣本。

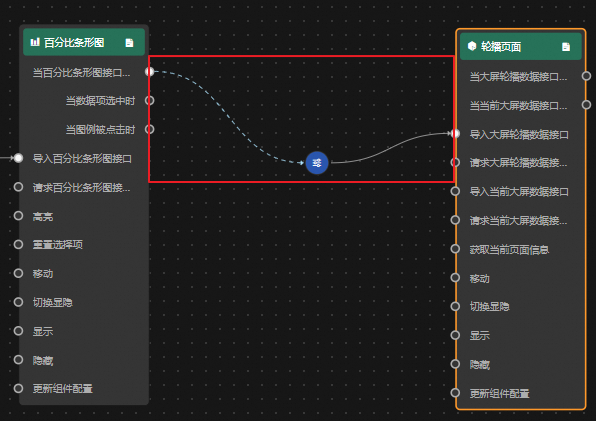

	自動跟隨	用於設定連線上互動動作配置節點的移動模式：自動跟隨（預設為該模式）：當滑鼠移動連線兩端的上下遊節點時，連線及連線上的互動動作配置節點，將跟隨該節點一起移動。解除自動跟隨：當選中互動動作配置節點並任意拖動後，系統將解除自動跟隨。此時，當滑鼠移動連線兩端的上下遊節點時，互動動作配置節點將不會移動。解除自動跟隨後，連線將變更為如下樣式。說明按右鍵互動動作配置節點，選擇跟隨連線，即可恢複自動跟隨模式。
	自動布局	系統支援對選中的多個節點、線（可通過框選或編組選中）進行自動布局，即自動進行位置計算，呈現最合理的位置編排。
	啟用/禁用	按右鍵目標連線，可選擇是否啟用當前連線。啟用後，節點資料或執行邏輯才會根據連線在上下遊間傳遞。連線若被禁用，會變更為虛線。
	記錄日誌/取消記錄日誌	按右鍵目標連線，可選擇是否記錄當前連線的日誌資料。日誌資料用於追溯相關操作行為，開啟記錄，連線會變更為紅色。
	刪除選中	按右鍵目標連線，選擇刪除選中，可將該連線從藍圖畫布中刪除。重要刪除連線時，不會刪除連線的上下遊節點。若全域變數間存在參考關聯性，則無法刪除連線。
