ApsaraDB for OceanBase：執行分析

背景資訊

ODC SQL 視窗提供了用於處理資料的使用者介面。在 SQL 視窗中，您可以對 SQL 陳述式進行系統評估、執行詳情和執行的全鏈路耗時資訊。

本文檔以表 employee 為例，介紹如何對查詢 SQL 陳述式進行系統評估。

執行計畫

1. 在 SQL 視窗中，編輯 SQL 陳述式以查詢插入表employee的資料。



   SELECT `emp_no`, `birthday`, `name`, `time`, `test_col`, `status`, `age`, `state` FROM `employee`;

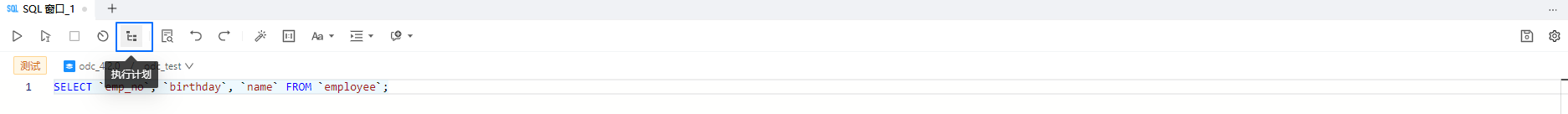

2. 如上圖所示，選中 SQL 陳述式並單擊執行計畫表徵圖，可以在執行 SQL 陳述式前系統預估執行資料（EXPLAINPLAN 操作的結果），展示的執行資料可能與實際執行語句後的資料略有不同。

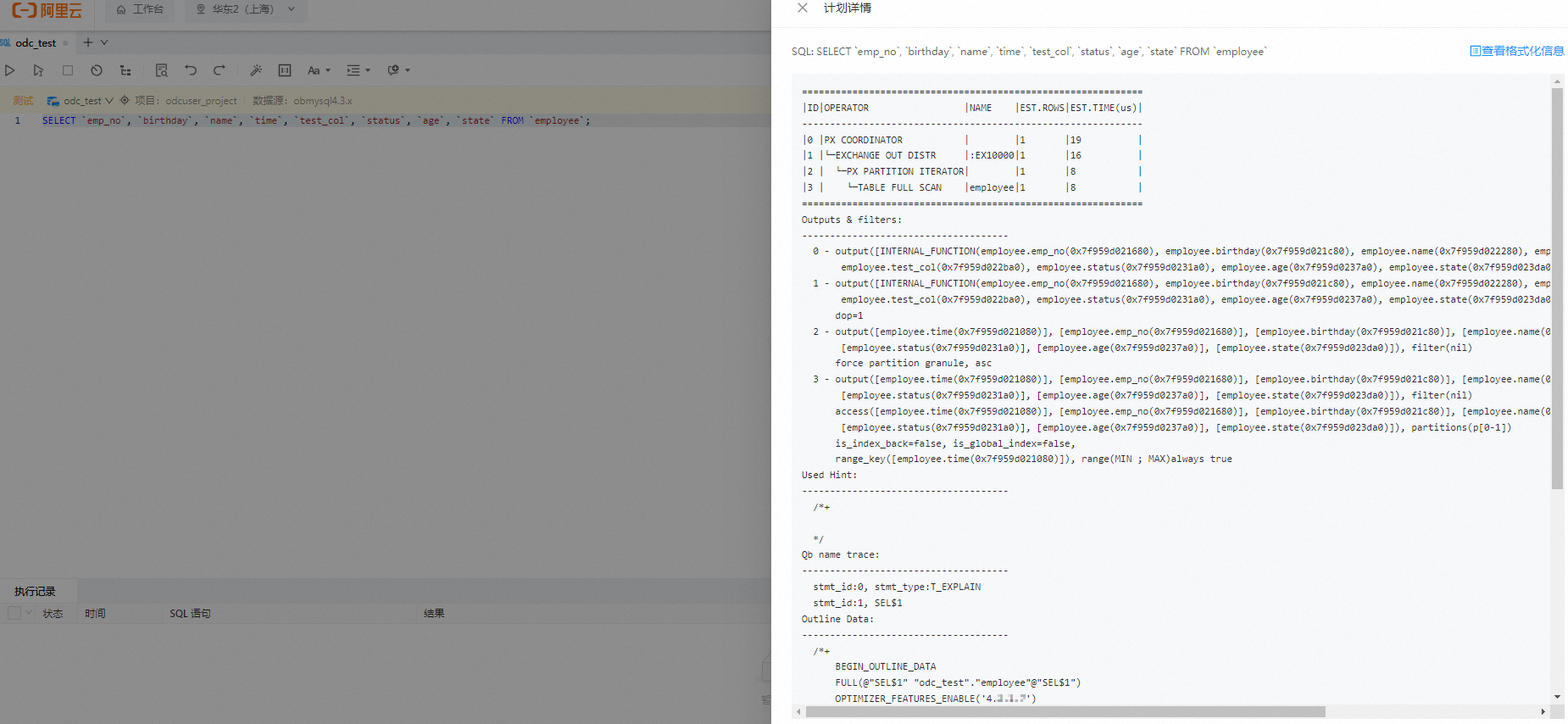

3. 在 計劃詳情 頁面中，單擊 文本視圖 切換至格式化展示頁面。

執行詳情

執行畫像入口

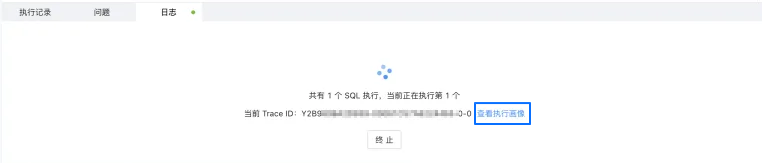

• 入口一：在 SQL 視窗執行 SQL 陳述式時，執行過程中可以在 日誌 頁簽單擊 查看執行畫像。

  重要

  如果 SQL 陳述式的執行耗時低於 1 秒，日誌頁簽中可能不會展示執行畫像入口。

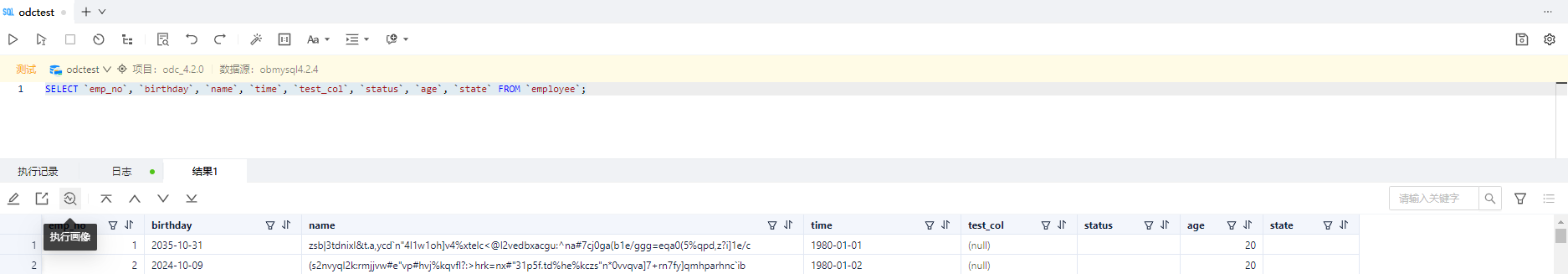

• 入口二：SQL 陳述式執行完成後，可以在執行結果中單擊執行畫像表徵圖。



• 入口三：SQL 陳述式執行完成後，單擊 執行記錄 頁簽中的 TRACE ID 可進入執行畫像介面。



執行剖析

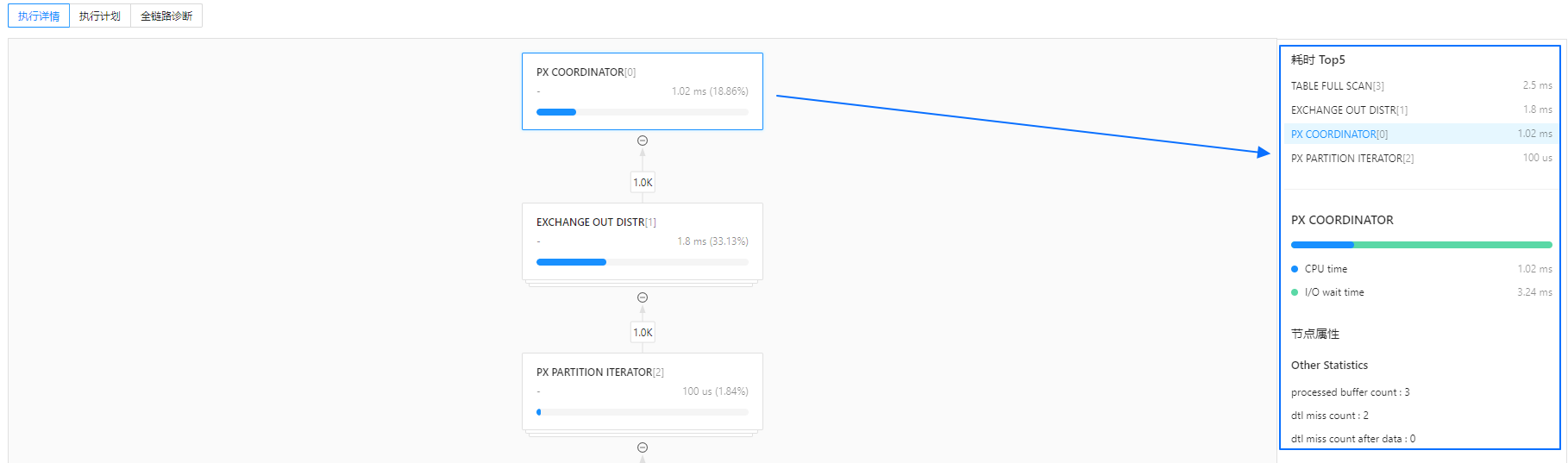

執行詳情 即執行畫像是對 SQL 執行計畫的可視化和資料擷取，支援即時查看運算元執行狀態、耗時詳情、I/O 和運行時資料，並對全域執行耗時進行匯總和排序。

通過執行畫像，您可以：

• 以圖格式查看 OceanBase 的實際執行計畫，更方便理解運算元執行順序和串連關係。

• 通過執行概覽、即時 I/O 統計和耗時 Top5 快速進行執行瓶頸識別，ODC 根據 CPU time 進行耗時排序。

• 即時查詢運算元的執行狀態、時間和吐行行數，通過單擊運算元節點，您可以在右側擷取到運算元屬性、耗時詳情，以及 I/O 及其它運行時資料。



• 支援分析單機執行計畫和分析分布式執行計畫，並存執行運算元支援按照 DB 耗時、IO 記憶體和吐行行數排序，快速定位元據傾斜。

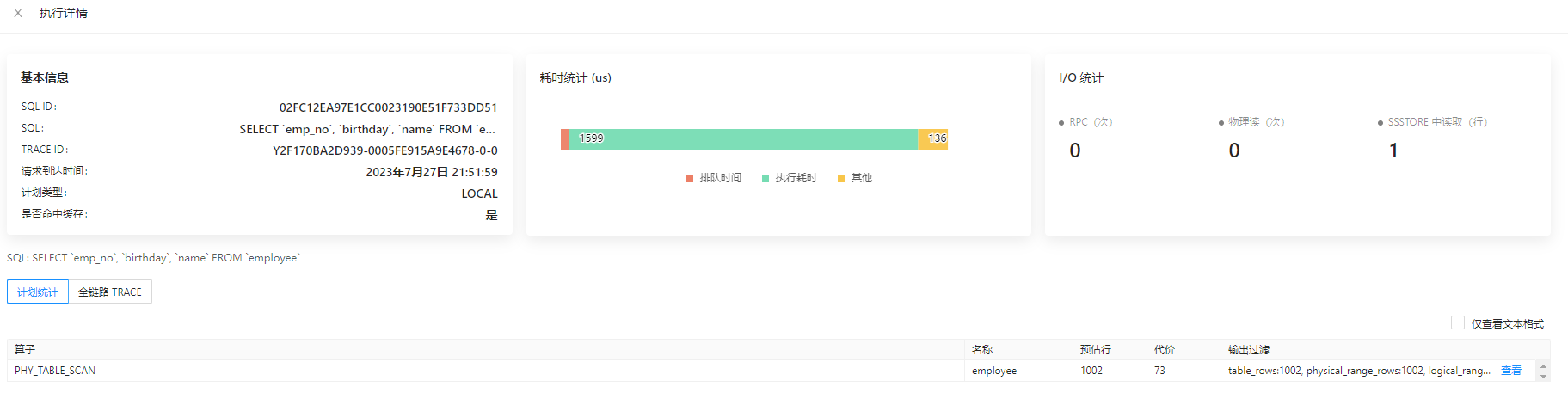

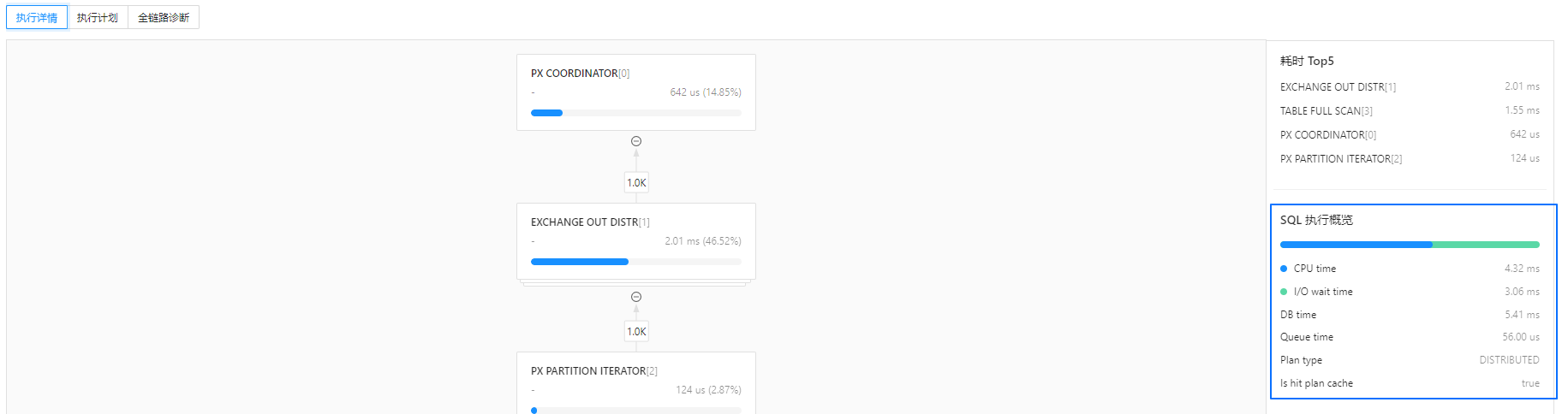

SQL 執行概覽

I/O 統計

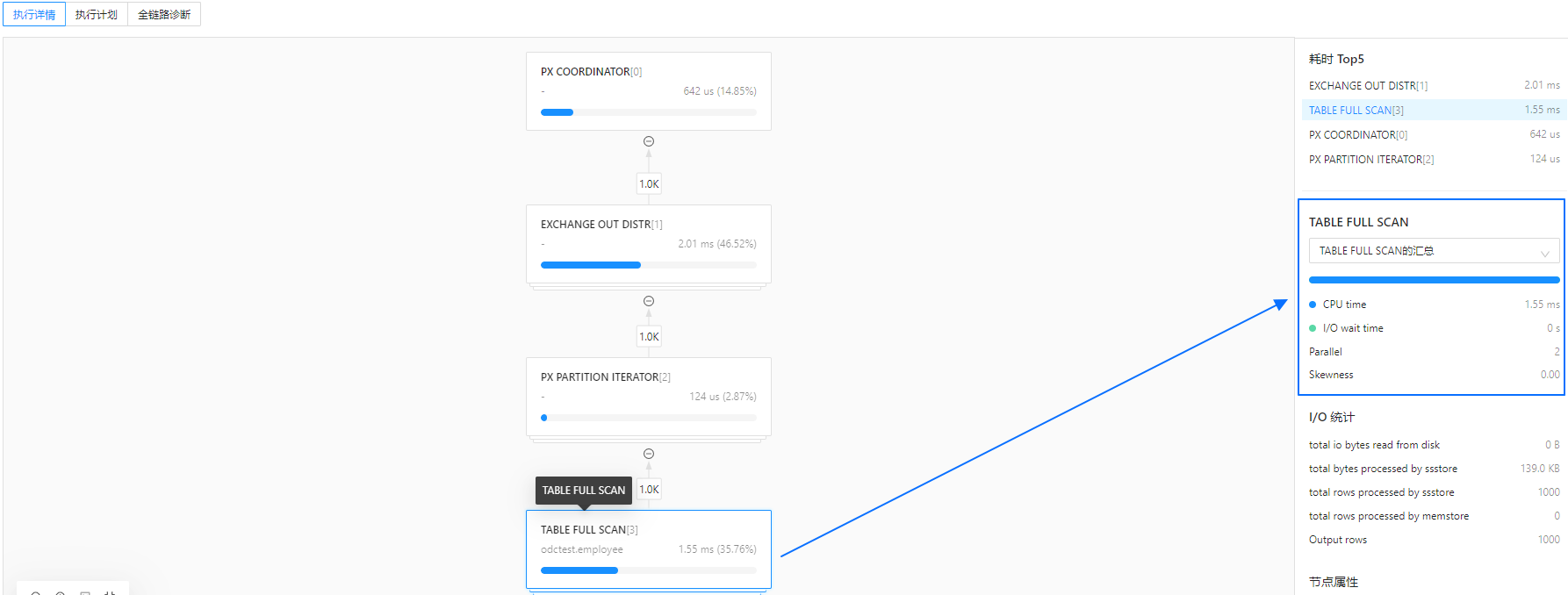

節點屬性

節點屬性由運算元的輸出資訊和運行時資料（Other statistics）構成。

更多節點輸出資訊，請參見 OceanBase 官網文檔，例如Table Scan 運算元的屬性。

運行時資料在不同運算元上表示不同的意義，是一些重要的監控指標。關於此類指標，請參見 V$SQL_MONITOR_STATNAME 視圖。

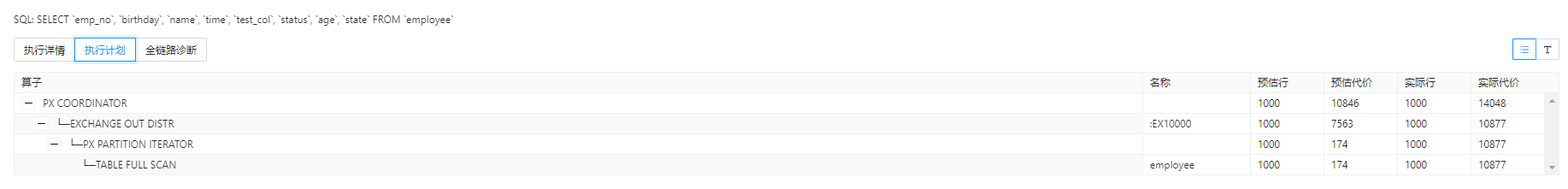

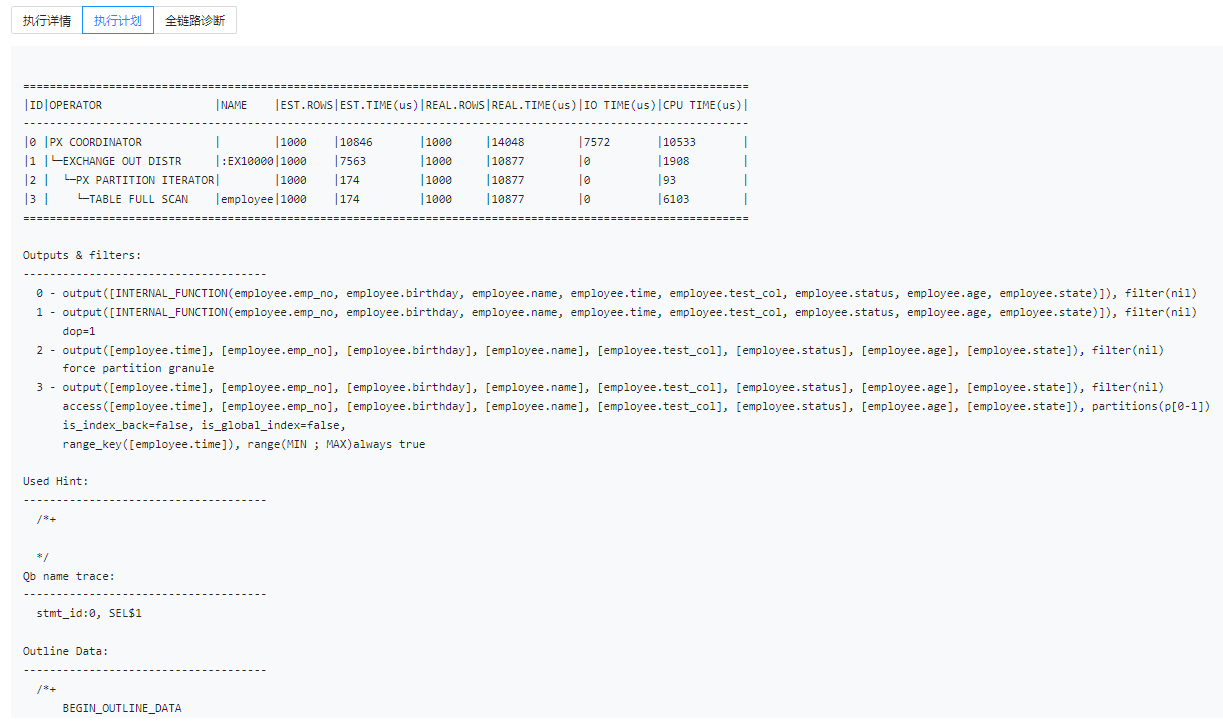

執行計畫

與 SQL 視窗中的 執行計畫 不同，執行畫像 中的執行計畫展示的是實際執行的計劃，因此包含 實際行 和 實際代價。ODC 通過 DBMS_XPLAN 工具包擷取當前計劃。

您也可以單擊右上方的 文本視圖 切換視圖，查詢更全面的計劃資訊，便於進行更進一步的 SQL 調優。

全鏈路診斷

當 OceanBase 版本高於 4.2.0 時（如需通過 OBProxy 串連，版本應為 OBProxy V4.2.0 及之後），ODC 支援查看 SQL 的全鏈路診斷可視化資訊。更多請參見OceanBase 全鏈路追蹤概述。

ODC 對於 OceanBase 的全鏈路診斷資料，提供了 Trace 視圖 和 列表視圖 兩種可視化視圖。

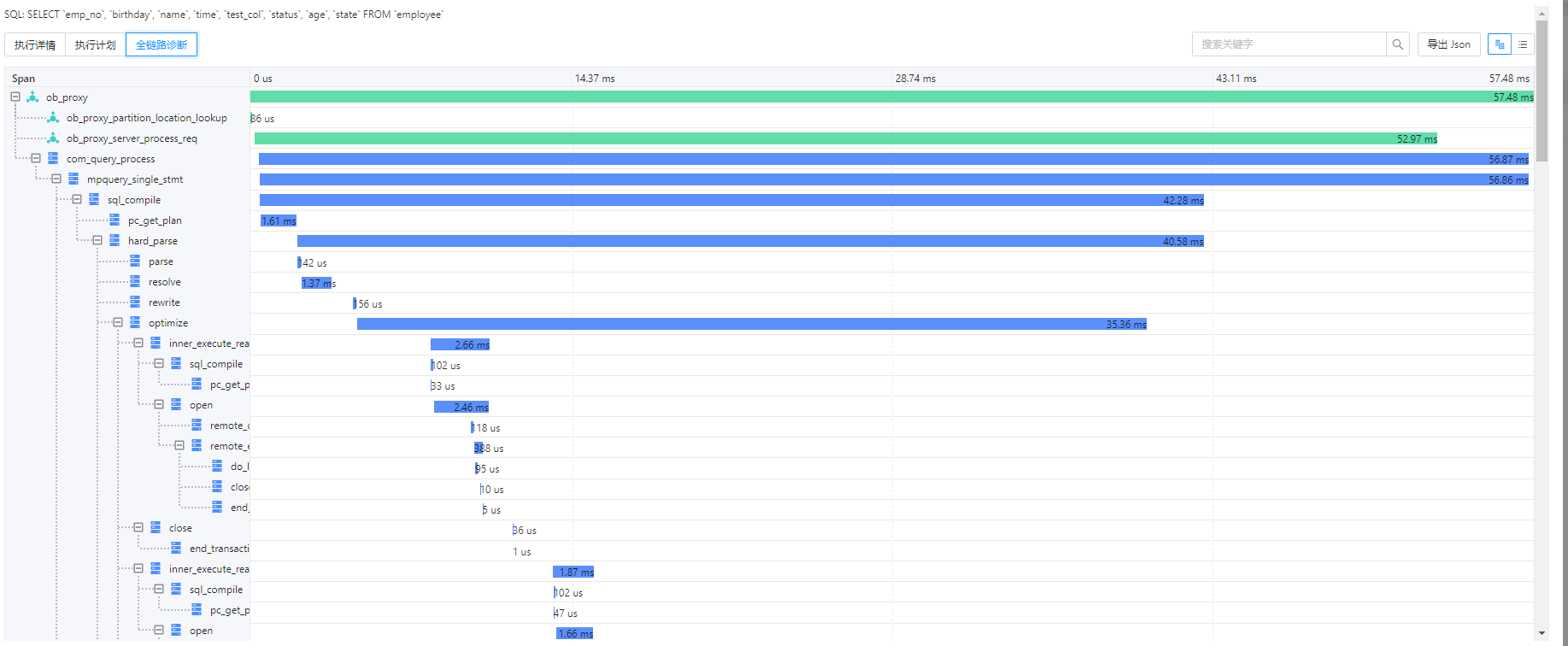

Trace 視圖展示了 SQL 執行的總時間線，支援節點的展開和收合，且支援搜尋高亮。將滑鼠置於時間軸上，可以查看當前節點的執行節點、開始、結束時間，以及詳細資料。

單擊表格視圖可以切換視圖，允許對 Span 進行各維度篩選和排序。

ODC 支援匯出 JSON 格式的全鏈路診斷資料，相容 OpenTracing 協議，您可以將其匯入 Jaeger 中進行進一步分析。

DB 耗時

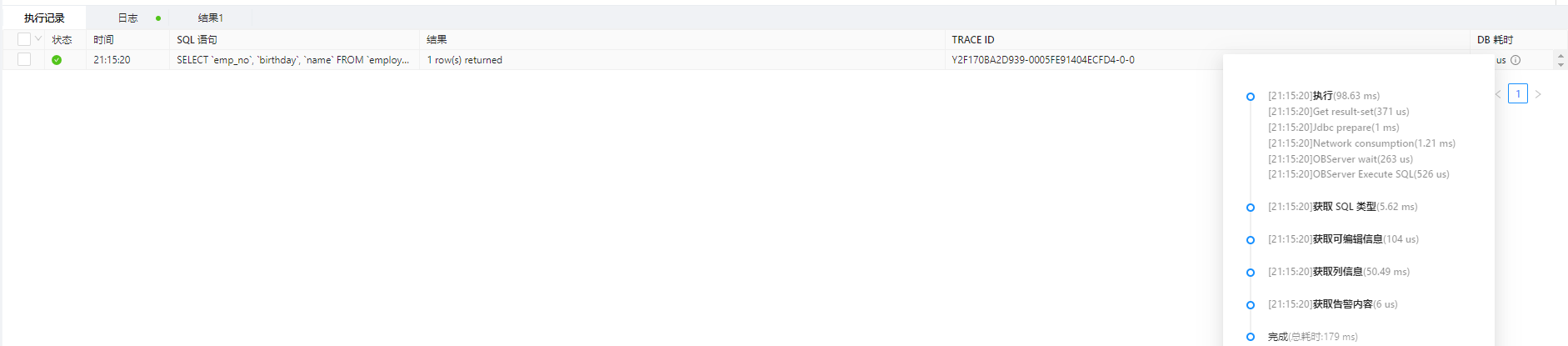

在 執行記錄 頁簽中，可將滑鼠箭頭放置在 DB 耗時 資訊後的提示表徵圖上，彈出的提示資訊中可查看對 SQL 執行的全鏈路耗時資訊，以驗證各個階段的耗時與實際是否相符。
