DataWorks:DataStudio ページの機能

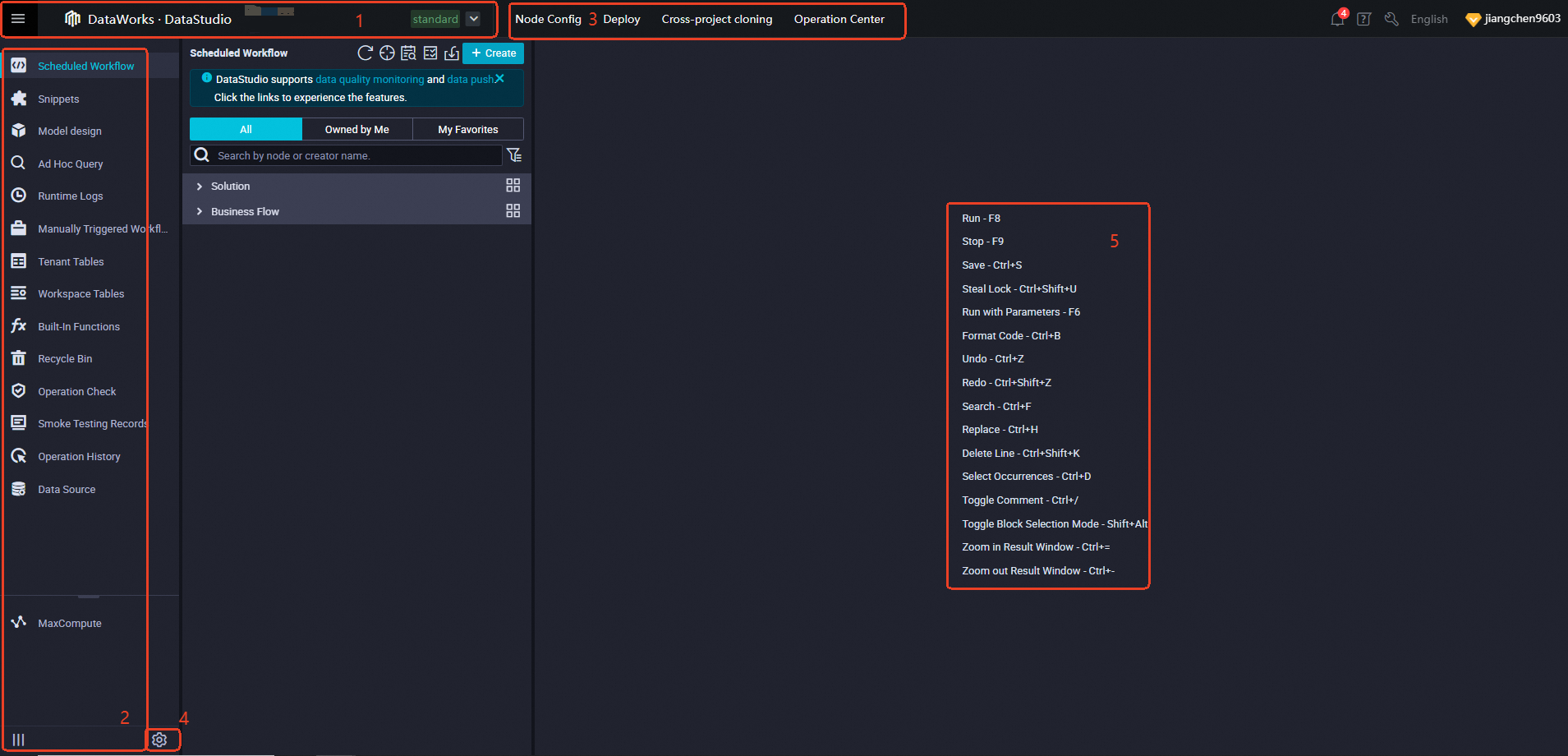

領域

説明

1

• ワークスペースを切り替えます。

  この領域には、現在のワークスペースの名前が表示されます。 アイコンをクリックすると、現在のリージョン内の別のワークスペースに切り替えることができます。

• 別の DataWorks サービスに移動します。

  アイコンをクリックすると、データ統合やオペレーションセンターなど、別の DataWorks サービスに移動できます。

  • [データ統合]: データ統合 および アップロードとダウンロード

  • [データモデリング]: データウェアハウス計画、データ標準、データメトリック、および ディメンションモデリング

  • [データ開発とタスク操作]: DataStudio、オペレーションセンター、および コードレビュー

  • [データガバナンス]: DataMap、データ品質、セキュリティセンター、データセキュリティガード、および データガバナンスセンター。

  • [データ分析]: SQL クエリ、WebExcel、および DataAnalysis

  • [データサービス]: DataService Studio

  • [その他]: デプロイセンター、承認センター、[dataworks(ホーム)]、移行アシスタント、メンバー権限管理、および オープンプラットフォーム

• DataWorks コンソールのホームページに戻ります。

  アイコンをクリックします。 表示されたパネルの左下隅にある アイコンをクリックすると、DataWorks コンソールのホームページに戻ります。

2

この領域で、 アイコンをクリックすると、左側のナビゲーションペインの機能アイコンの名前を表示または非表示にできます。

• スケジュール済みワークフロー: さまざまな計算エンジンを使用してデータ開発を行う、自動トリガーノードを作成できます。 作成されたノードは、O&M のために本番環境にデプロイできます。

  説明

  特定の計算エンジンをデータ開発に使用する前に、その計算エンジンのタイプのデータソースを DataWorks に追加し、計算リソースを DataStudio に関連付ける必要があります。

• 手動トリガーワークフロー: 手動トリガーノードを作成できます。 作成されたノードは、O&M のために本番環境にデプロイできます。

• ランタイムログ: DataStudio で過去 3 日間に実行されたノードのレコードを表示できます。

• アドホッククエリ: 簡単なアドホッククエリを実行してコードをテストできます。 ただし、アドホッククエリのコードを本番環境にデプロイして O&M を行うことはできません。

• テナントテーブル: 現在の Alibaba Cloud アカウントのすべての本番テーブルを表示できます。

• ワークスペーステーブル: 視覚化された方法でテーブルに対する操作を実行できます。 テーブルで実行できる操作は、テーブルの作成に使用された計算エンジンでサポートされている必要があります。

• 組み込み関数: すべての組み込み MaxCompute 関数の説明を表示できます。

• ごみ箱: [スケジュール済みワークフロー] または [手動トリガーワークフロー] から削除されたノード、リソース、および関数を管理できます。

• スニペット: スクリプトテンプレートを管理できます。 スクリプトテンプレートは、複数の入力パラメーターと出力パラメーターを含む SQL コードプロセスを定義します。 各 SQL コードプロセスは、1 つ以上のソーステーブルを参照します。 SQL コードプロセスを使用して、ソーステーブルデータをフィルタリングしたり、ソーステーブルを結合したり、ソーステーブルを集計して、ビジネスに必要な新しい結果テーブルを生成したりできます。

• [操作履歴]: 操作タイプ、オペレーター、操作時間別に、現在のワークスペースの履歴操作レコードをフィルタリングして表示できます。

• [操作チェック]: 操作タイプとチェックステータス別に操作をフィルタリングして表示できます。

• MaxCompute:

  • MaxCompute リソース: 既存の MaxCompute リソースを管理し、特定の MaxCompute リソースの操作レコードを表示できます。 また、DataWorks にアップロードされていない MaxCompute リソースを追加して管理することもできます。

  • MaxCompute 関数: 既存の MaxCompute 関数を管理し、特定の MaxCompute 関数の操作レコードを表示できます。 また、DataWorks に登録されていない MaxCompute 関数を追加して管理することもできます。

3

4

領域 4 の [設定] アイコンをクリックすると、[設定] ページの次のタブでシステム構成を実行できます。

• 個人設定: このタブでは、DataStudio モジュール、エディター設定、および DataWorks テーマなどの一般設定を管理できます。

• テンプレート管理: このタブでは、ビジネス要件に基づいてコードテンプレートを変更できます。

• スケジューリング設定: このタブでは、定期スケジューリング機能を有効にし、自動トリガーノードのデフォルトのスケジューリング設定を構成できます。 自動トリガーノードは、定期スケジューリング機能が有効になっている場合にのみ、スケジュールどおりに実行できます。

• セキュリティ設定など:

  • データセキュリティ: このセクションでは、現在のワークスペースの DataStudio で実行するクエリの戻り結果で機密情報をマスクするかどうかを指定できます。

  • コードレビュー: このセクションでは、ワークスペースの強制コードレビューを有効にし、コードレビュー担当者を指定できます。 これにより、ノードのコード品質を確保できます。

5

この領域には、DataStudio エディターでよく使用されるショートカットキーが表示されます。 詳細については、「エディターのショートカット」をご参照ください。

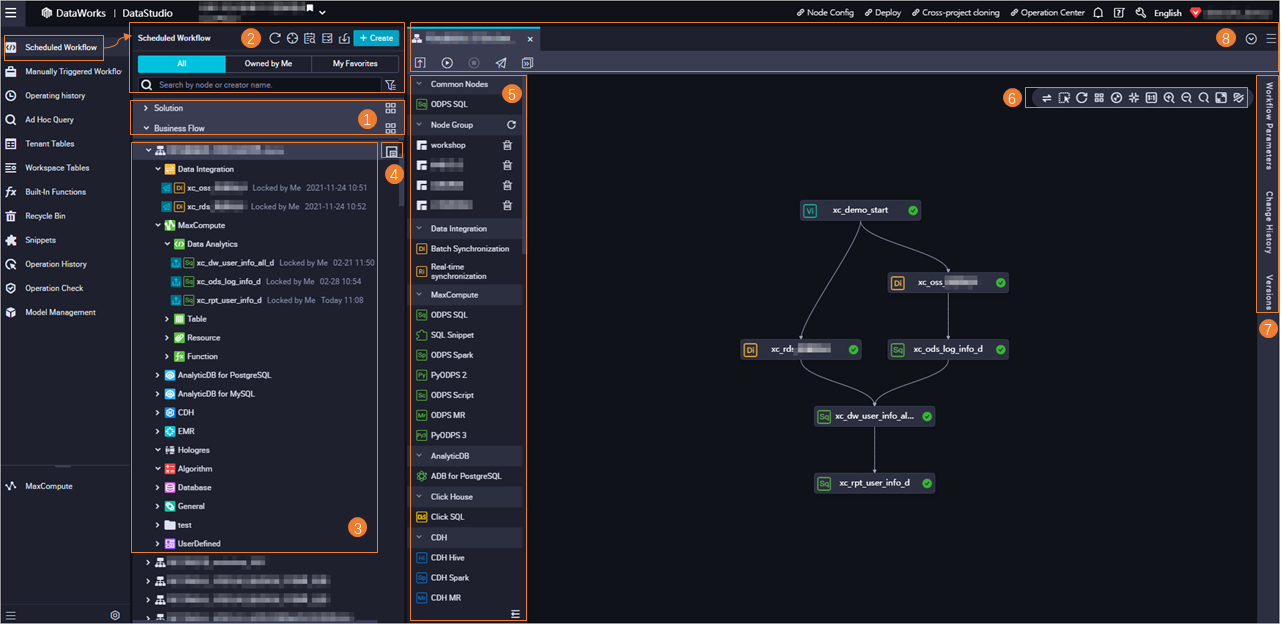

領域

説明

1

• ソリューション: 複数のワークフローを管理するためのソリューションを作成できます。 ワークフローは、1 つ以上のソリューションに追加できます。 ソリューションは、リストとカードを使用して表示できます。

• ビジネスフロー: ワークフローは抽象的なビジネスエンティティであり、ビジネス要件に基づいてコード開発操作を整理するために使用できます。

アイコンをクリックすると、ワークスペース内のすべてのソリューションまたはワークフローが表示されます。

2

• [更新 ()]: ワークフローまたはソリューションを変更した後、このアイコンをクリックして [スケジュール済みワークフロー] ペインを更新できます。

• [検索 ()]: このアイコンをクリックすると、現在のページの右側に構成タブが表示されているノードを見つけることができます。

• コードの検索 (): このアイコンをクリックすると、キーワードを使用してコードスニペットを検索できます。 これにより、[スケジュール済みワークフロー]、[手動トリガーワークフロー]、[アドホッククエリ]、[ごみ箱] ペインでコードスニペットを含むすべてのノードを見つけて、コードスニペットの詳細を一元的に表示できます。 また、この機能を使用して、テーブルに変更を加えたノードを特定することもできます。

• バッチ操作 (): このアイコンをクリックすると、複数のテーブル、リソース、または関数の構成を一度に変更できます。 構成には、所有者、計算エンジンインスタンス、スケジューリング用のリソースグループ、再実行プロパティ、スケジューリングタイプ、スケジューリングサイクル、スケジューリングタイムアウト期間が含まれます。

• データのインポート (): このアイコンをクリックすると、オンプレミスファイル内のデータを DataWorks のテーブルにアップロードできます。 オンプレミスファイル内のデータは、MaxCompute テーブルにのみインポートできます。

• 作成 (): [作成] をクリックすると、ワークフロー、ノード、テーブル、リソース、または関数をすばやく作成できます。

• ソリューションとワークフローのディレクトリツリー:

  • [すべて]: このディレクトリツリーには、ソリューションとワークフロー別に、現在のワークスペースに作成されたすべてのオブジェクト (ノード、リソース、関数を含む) が表示されます。

  • [自分が所有]: このディレクトリツリーには、ソリューションとワークフロー別に、現在のアカウントが所有するオブジェクト (ノード、リソース、関数を含む) が表示されます。

  • [お気に入り]: このディレクトリツリーには、ソリューションとワークフロー別に、現在のアカウントがお気に入りに追加したオブジェクト (ノード、リソース、関数を含む) が表示されます。

• ノード検索:

  • 完全一致検索: 検索ボックスに [ノードの名前] または [ノード作成者の識別子] を入力し、 アイコンをクリックしてノードを検索できます。

  • ノードタイプによる検索: アイコンをクリックして、検索するノードのタイプを指定できます。 ノードタイプを指定すると、ディレクトリツリーには、現在のワークスペース内の指定されたタイプのノードのみが表示されます。

    説明

    ビジネス要件に基づいて、計算エンジンインスタンスまたはノードフォルダーを非表示にするかどうかを決定できます。 [エンジンインスタンスを非表示] または [ノードフォルダーを非表示] を選択すると、計算エンジンインスタンスまたはノードフォルダーはディレクトリツリーに表示されません。

    • [エンジンインスタンスを非表示] と [ノードフォルダーを非表示] は、最新バージョンのワークフローにのみ適用されます。

    • ほとんどの場合、計算エンジンに計算エンジンインスタンスが 1 つしかない場合は、計算エンジンインスタンスを非表示にすることをお勧めします。

    • データ分析、テーブル、リソース、関数などのノードフォルダーを使用する必要がない場合は、非表示にすることができます。

3

この領域では、ディレクトリツリーを使用して、各ワークフロー内のノード、テーブル、リソース、および関数を管理できます。

• ワークフロー: ビジネス開発の単位。

• ノード: コード開発の最小単位。 エンジンノード、アルゴリズムノード、データ統合ノード、データベースノード、または一般ノードなど、ノードタイプ別にコードを開発できます。

• テーブル: DataStudio のテーブルを視覚化された方法で管理できます。

• リソース: DataStudio のリソースを視覚化された方法でアップロードできます。

  説明

  視覚化された方法でアップロードできるのは、MaxCompute、E-MapReduce (EMR)、および Cloudera's Distribution including Apache Hadoop (CDH) 計算エンジンのリソースのみです。

• 関数: 関数を視覚化された方法で登録できます。

  説明

  視覚化された方法で登録できるのは、MaxCompute、EMR、および CDH 計算エンジンの関数のみです。

ワークフローの名前をダブルクリックすると、領域 5 ～ 8 に示すように、ワークフローの構成タブに移動できます。 このタブでは、データ開発操作を実行できます。

4

リソースグループオーケストレーション (): このアイコンをクリックすると、データ開発中にワークフロー内の複数のノードで使用されるスケジューリング用のリソースグループを変更できます。 ワークスペースで複数のスケジューリング用リソースグループが使用されている場合は、この機能を使用して、ビジネス要件に基づいてワークスペース内のノードのスケジューリング用リソースグループを変更できます。 これにより、リソース使用率を向上させることができます。 複数のノードで使用されるスケジューリング用リソースグループを変更した後は、ノードを本番環境にデプロイして、変更を本番環境で有効にする必要があります。

5

• [共通ノード]: このセクションには、現在のワークスペースの共通ノードタイプが表示されます。 これにより、ノードタイプをすばやく選択してノードを作成できます。

• ノードグループ: この機能を使用して、ワークフロー全体でノードセットを参照できます。 ワークフローで頻繁に使用されるノードをノードグループに追加し、他のワークフローでノードグループを再利用できます。

• ノードのクイック作成: データ統合、MaxCompute、EMR などのセクションにあるノードをワークフローの右側キャンバスにドラッグして、ワークフローにノードを作成できます。

6

キャンバスのツール:

• [レイアウトの切り替え ()]: このアイコンをクリックすると、キャンバスのレイアウトを [垂直]、[水平]、または [グリッド] に切り替えることができます。

• [ボックス ()]: このアイコンをクリックすると、ノードを選択してノードグループを形成し、ノードグループに対して操作を実行して選択したノードを管理できます。

• [更新 ()]: ワークフローを変更した後、このアイコンをクリックしてワークフローを更新できます。

• [フォーマット ()]: このアイコンをクリックすると、キャンバス上のノードを水平方向に整列できます。

• [調整 ()]: このアイコンをクリックすると、現在のワークフローレイアウトをキャンバスのサイズに合わせることができます。

• [中央 ()]: このアイコンをクリックすると、ノードをキャンバスの中央に配置できます。

• 1:1 (): このアイコンをクリックすると、ノードの有向非巡回グラフ ( DAG ) のスケールを 100% に変更できます。

• [ズームイン ()]: このアイコンをクリックすると、現在のワークフロー内のノードを拡大できます。

• [ズームアウト ()]: このアイコンをクリックすると、現在のワークフロー内のノードを縮小できます。

• [検索 ()]: このアイコンをクリックし、検索ボックスにキーワードを入力すると、名前にキーワードが含まれるノードを検索できます。

  説明

  あいまい一致がサポートされています。 キーワードを入力すると、DataWorks は、現在のワークフローで名前にキーワードが含まれるすべてのノードを表示します。

• [全画面表示の切り替え ()]: このアイコンをクリックすると、現在のワークフローを全画面表示できます。

• [エンジン情報を非表示 ()]: このアイコンをクリックすると、各ノードのエンジン情報を表示または非表示にできます。

7

右側のナビゲーションペインのタブ:

• ワークフローパラメーター: このタブをクリックし、現在のワークフロー内のすべての [ODPS SQL] ノードのコード内の変数に一度に値を割り当てることができます。

• 変更履歴: このタブをクリックすると、現在のワークフロー内のノードの操作レコードを表示できます。

• バージョン: ワークフロー内のノードがコミットされるたびに、ワークフローの新しいバージョンが生成されます。 このタブをクリックすると、すべてのバージョンと各バージョンの詳細を表示できます。

8

ツールバーのツールと構成タブの上にあるツール:

• [送信 ()]: このアイコンをクリックすると、現在のワークフロー内の 1 つ以上の更新されたノードを [デプロイ] ページにコミットできます。

• [実行 ()]: このアイコンをクリックすると、現在のワークフロー内のすべてのノードを実行できます。

• [停止 ()]: 現在のワークフローが実行されている場合は、このアイコンをクリックして、ワークフロー内のノードの実行を停止できます。

• デプロイ (): このアイコンをクリックすると、[デプロイ] ページに移動し、現在のワークフローにデプロイされるノードを表示できます。 その後、ビジネス要件に基づいてノードをデプロイできます。

• [オペレーションセンター] (): このアイコンをクリックすると、本番環境のオペレーションセンターに移動し、現在のワークフロー内のノードの O&M 詳細を表示できます。

• 開いている構成タブの表示: DataStudio ページで複数の構成タブを開いている場合は、 アイコンをクリックして、ドロップダウンリストから開いているすべての構成タブを表示できます。

• 開いている構成タブを閉じる: アイコンをクリックすると、1 つ以上の構成タブを閉じることができます。

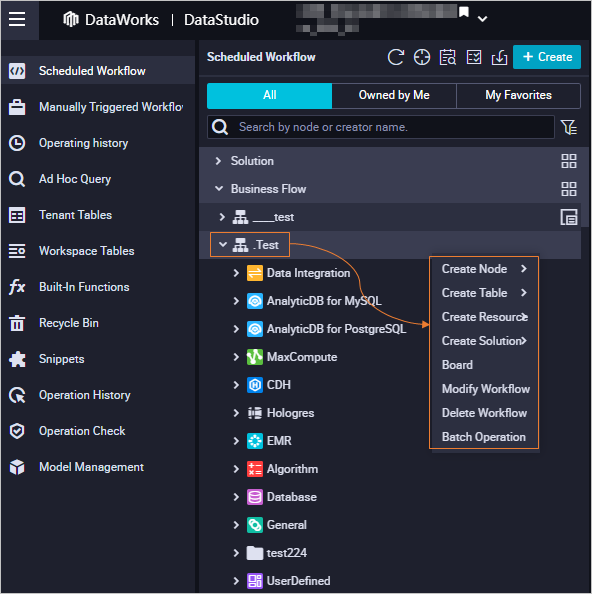

機能

説明

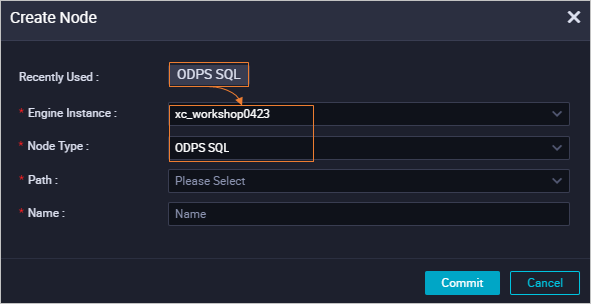

[ノードの作成]

この機能を使用すると、さまざまなタイプのノードをすばやく作成できます。

[テーブルの作成]

この機能を使用すると、さまざまなタイプのテーブルをすばやく作成できます。

[リソースの作成]

この機能を使用すると、さまざまな計算エンジンのリソースをすばやく作成できます。

[関数の作成]

この機能を使用すると、さまざまな計算エンジンの関数をすばやく作成できます。

[ボード]

この機能は、ワークフローのキャンバスに移動します。

[変更]

この機能を使用すると、ワークフローの名前、所有者、および説明を変更できます。

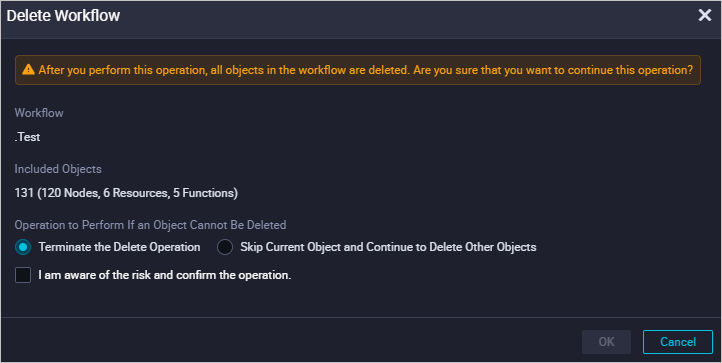

[削除]

この機能を使用すると、現在のワークフローを削除できます。

バッチ操作

この機能を使用すると、複数のノード、リソース、または関数の構成を一度に変更できます。 たとえば、複数のオブジェクトの所有者、計算エンジンインスタンス、およびスケジューリングプロパティを一度に変更できます。 また、この機能を使用すると、変更された複数のオブジェクトを本番環境に一度にコミットおよびデプロイすることもできます。

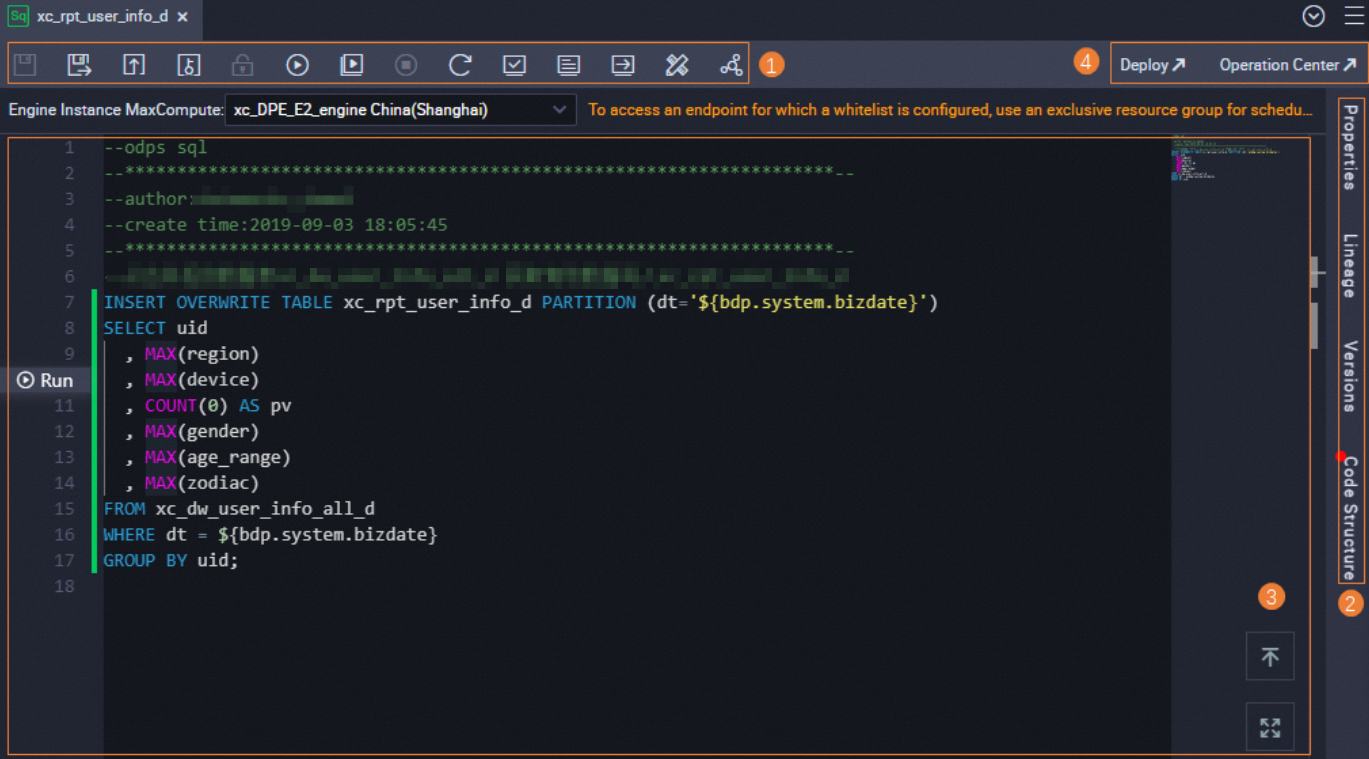

領域

説明

1

上部ツールバーのノード開発関連機能:

• [保存 ()]: このアイコンをクリックすると、現在のノードのコードと構成を保存できます。

• [アドホッククエリノードとして保存 ()]: このアイコンをクリックすると、現在のコードをアドホッククエリとして保存できます。 その後、[アドホッククエリ] ペインでアドホッククエリを表示できます。 詳細については、「アドホッククエリの作成」をご参照ください。

• [送信 ()]: このアイコンをクリックすると、現在のノードをコミットできます。

• [ロック解除 ()]: このアイコンをクリックすると、現在のノードをコミットし、他のユーザーがノードのコードを変更できるようにすることができます。

• [ロックを盗む ()]: ノードの所有者ではないが、ノードを変更したい場合は、このアイコンをクリックします。

• [実行 ()]: このアイコンをクリックすると、現在のノードのコードを実行できます。 SQL ステートメントの変数に値を割り当てる必要があるのは 1 回だけです。 コードを変更しても、コード内の変数は割り当てられた初期値を引き続き使用します。

  説明

  ノードにスケジューリング用リソースグループが指定されていない場合、このアイコンをクリックすると、スケジューリング用リソースグループを選択するように求められます。

• [パラメーター付きで実行 ()]: このアイコンをクリックすると、構成されたパラメーターに基づいて現在のノードのコードを実行できます。 [パラメーター付きで実行] アイコンをクリックするたびに、SQL ステートメントの変数に値を割り当てる必要があります。 DataWorks は、アイコンをクリックしたときに初期値を取得します。 カスタムパラメーターに値を割り当てると、DataWorks は初期値をカスタムパラメーターに割り当てられた値に置き換えます。

  説明

  ノードにスケジューリング用リソースグループが指定されていない場合、このアイコンをクリックすると、スケジューリング用リソースグループを選択するように求められます。

• [停止 ()]: このアイコンをクリックすると、実行中のノードを停止できます。

• [再読み込み ()]: このアイコンをクリックすると、現在のノードの構成タブを更新し、最後に保存されたノード構成タブに戻ることができます。

• [開発環境でスモークテストを実行 ()]: このアイコンをクリックすると、開発環境で現在のノードのコードをテストできます。 開発環境でのスモークテストでは、本番環境でのスケジューリングパラメーターの値の置き換えをシミュレートできます。 データタイムスタンプを選択すると、DataWorks は指定されたデータタイムスタンプの値を指定した値に置き換えます。 この機能は、スケジューリングパラメーターの値の置き換えの結果を確認します。

  説明

  スケジューリングパラメーターを変更するたびに、変更を保存してコミットしてから、開発環境でスモークテストを実行する必要があります。 そうしないと、スケジューリングパラメーターの新しい値は有効になりません。

• [開発環境のスモークテストのログを表示 ()]: このアイコンをクリックすると、開発環境で実行されているノードの操作ログを表示できます。

• [開発環境のスケジューリングシステムにアクセス ()]: このアイコンをクリックすると、開発環境のオペレーションセンターに移動して O&M 操作を実行できます。 詳細については、「自動トリガーインスタンスの表示」をご参照ください。

• [コードのフォーマット ()]: このアイコンをクリックすると、現在のノードのコードをソートできます。 これにより、1 行のコードが過度に長くなるのを防ぎます。

• [共有 ()]: アイコンをクリックすると、現在のノードを他のユーザーと共有できます。

2

系列 タブ: このタブには、現在のノードと他のノード間の依存関係と自動キャプチャされた系列が表示されます。

コード構造 タブ: このタブでは、SQL 演算子を使用してノードのコード構造が表示されます。

3

SQL エディター: ビジネス要件に基づいて、エディターで SQL ステートメントを作成できます。

• アイコンをクリックすると、SQL エディターの最初の行に戻ります。

• アイコンをクリックすると、SQL エディターが全画面表示されます。

• アイコンをクリックすると、コードスニペットをすばやく実行して、コードスニペットが正しく記述されているかどうかをテストできます。 詳細については、「コードスニペットのデバッグ: コードスニペットをすばやく実行する」をご参照ください。

  説明

  このアイコンは、コード行をクリックした場合にのみ表示されます。

4

右上隅の機能:

• デプロイ: [デプロイ] をクリックすると、[デプロイタスクの作成] ページに移動できます。 このページでは、ノードのデプロイの詳細を表示したり、ノードがデプロイされた後に本番環境で O&M 操作を実行したりできます。

• オペレーションセンター: このアイコンをクリックすると、本番環境のオペレーションセンターに移動して O&M 操作を実行できます。

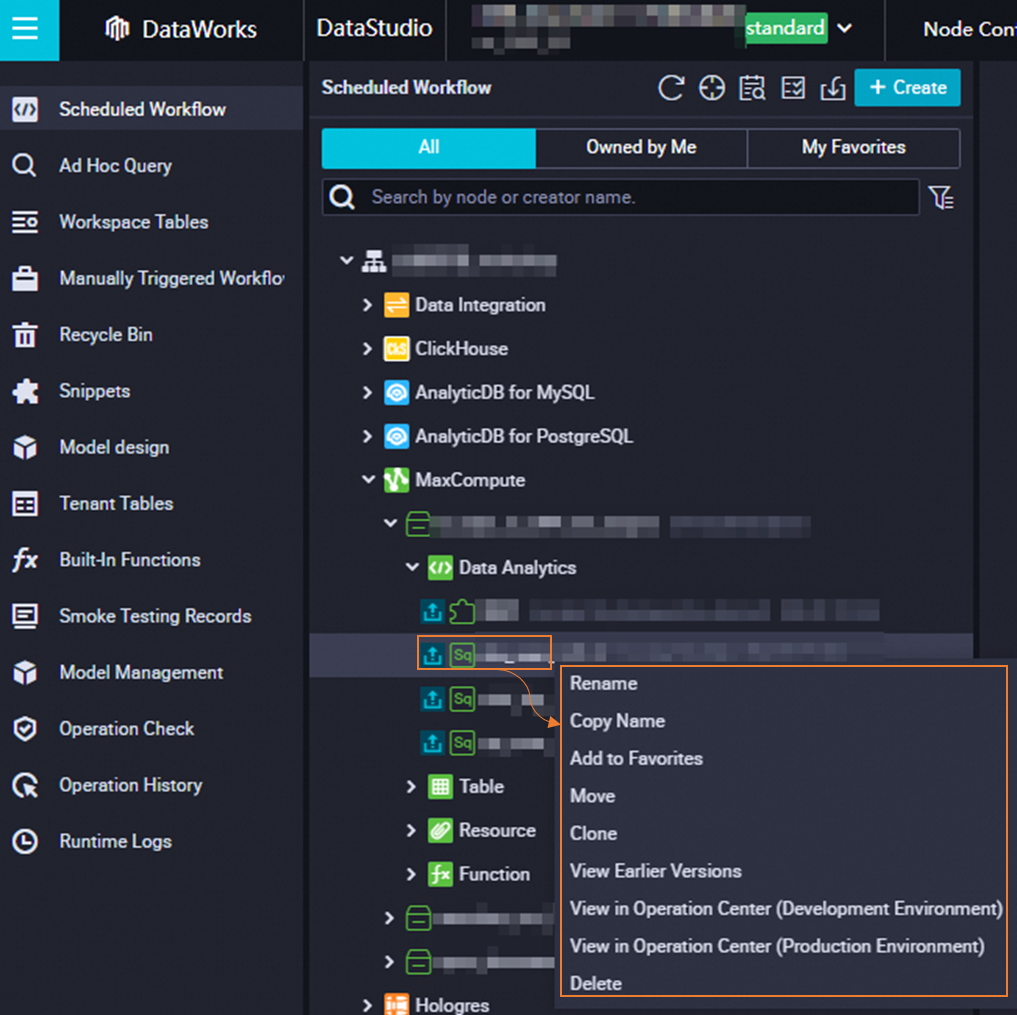

機能

説明

[名前の変更]

この機能を使用すると、ノードの名前を変更できます。

[お気に入りに追加]

この機能を使用すると、ノードをお気に入りに追加できます。 ノードをお気に入りに追加した後、[スケジュール済みワークフロー] ペインの右上隅にある [お気に入り] をクリックして、ノードを表示できます。 ノードをお気に入りから削除するには、ノード名を右クリックして [お気に入りから削除] を選択します。

[移動]

この機能を使用すると、ノードを別のワークフローに移動できます。

[複製]

この機能を使用すると、ノードを複製できます。 新しいノードは元のノードと同じタイプであり、同じ所有者とリソースプロパティを持ちます。

以前のバージョンの表示

この機能を使用すると、ノードの履歴バージョンと各バージョンに関する情報を表示できます。 情報には、ノードをコミットしたユーザー、ノードがコミットされた時刻、変更タイプ、ステータス、および備考が含まれます。

オペレーションセンター

この機能は、[オペレーションセンター] に移動して、ノードに関する情報を表示できるようにします。 ノードが開発環境と本番環境の両方にコミットされている場合は、[オペレーションセンター (本番環境) で表示] または [オペレーションセンター (開発環境) で表示] を選択できます。

コードレビューのために送信

この機能を使用すると、ノードのコードをレビューのためにコミットできます。 開発者によってコミットされたノードは、デプロイ前にコードレビューに合格する必要があります。

[削除]

この機能を使用すると、ノードとその祖先ノードと子孫ノードの依存関係構成を削除できます。 [削除] をクリックして本番環境にデプロイされているノードを削除した後、[デプロイタスクの作成] ページに移動し、ノードのデプロイパッケージを作成してから、ノードをデプロイする必要があります。 これにより、ノードは本番環境から削除されます。 詳細については、「ノードのデプロイ解除」をご参照ください。
