DataV:コロプレスレイヤー

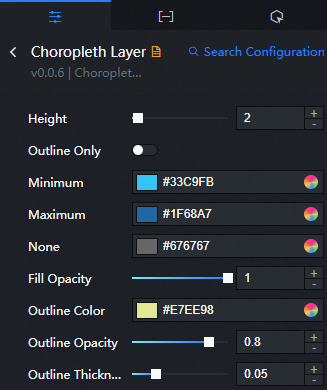

設定パネル

• [設定の検索]: キャンバスエディターの右側のパネルで、[設定] タブをクリックし、右上隅の [設定の検索] をクリックします。 検索ボックスに必要な設定項目を入力し、検索アイコンをクリックして設定項目をすばやく見つけます。 あいまい一致はサポートされていません。 詳細については、「設定の検索」をご参照ください。

• 高さ: 球体層内の熱層の相対的な高さ。 有効な値: 1.5〜10。

• 境界線のみ表示: スイッチをオンにすると、その領域の境界線のみが表示されます。 スイッチをオフにすると、領域面と境界線が表示され、そのスタイルを設定することができる。

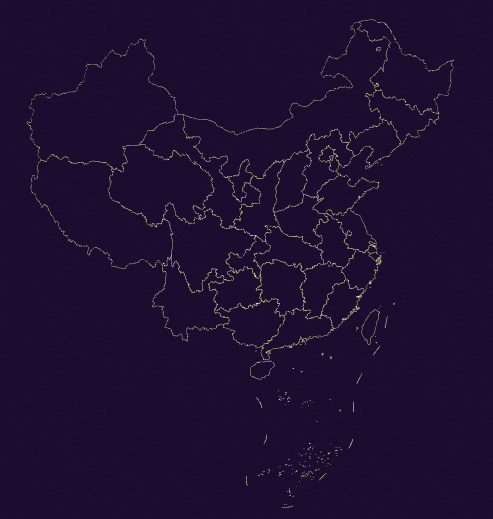

  • [表示境界のみ] をオンにする

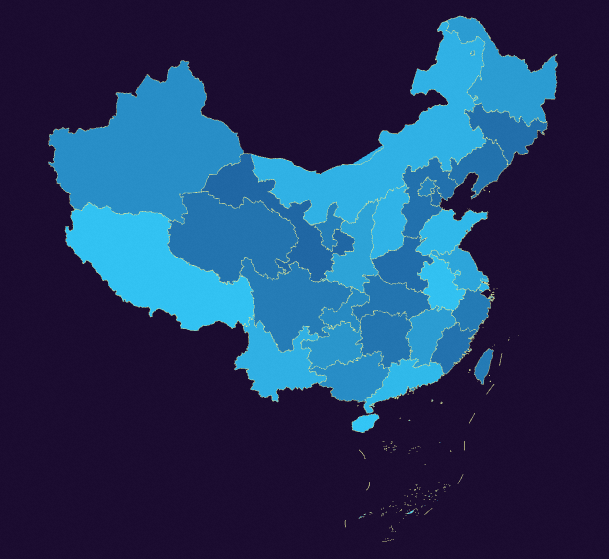

  • 表示境界のみをオフにする

• 最小: ウィジェットデータの最小の値に対応する領域の色。 詳細については、「カラーピッカーの説明」をご参照ください。 このパラメーターは、[境界のみを表示] スイッチがオフの場合にのみ表示されます。

• 最大値: ウィジェットデータの最大の値に対応する領域の色。 詳細については、「カラーピッカーの説明」をご参照ください。 このパラメーターは、[境界のみを表示] スイッチがオフの場合にのみ表示されます。

• No Value: システムがリージョンの熱境界データを取得するとき、リージョンのデータが欠落している場合 (リージョンヒートマップデータに対応する地理的境界データにadcode値が含まれていない場合) 、リージョンの色は値のない色として表示されます。 詳細については、「カラーピッカーの説明」をご参照ください。 このパラメーターは、[境界のみを表示] スイッチがオフの場合にのみ表示されます。

• サーフェスの透明度: エリアサーフェスの透明度。 このパラメーターは、[境界のみを表示] スイッチがオフの場合にのみ表示されます。

• エッジの色: 領域の境界線の色。 詳細については、「カラーピッカーの説明」をご参照ください。

• エッジの不透明度: 境界線の不透明度。 有効な値は 0～1 です。

• 枠の幅: エリアの境界線の幅。 有効な値: 0 ~ 0.2

• クロススイッチ: クロススイッチをオンにすると、地球儀をクリックしたときに色を設定できます。

データパネル

リージョナルサーマルレイヤーのデータパネルには、Geo Boundary GeoJSON data Interfaceのデータとregional Surface data Interfaceのデータが含まれます。

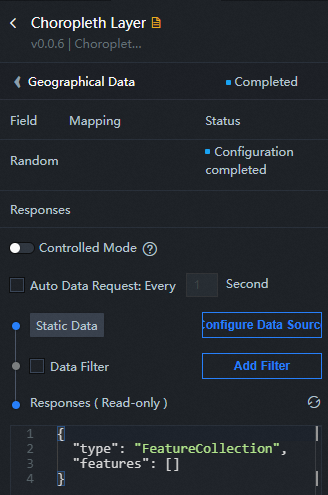

• 地理的境界geojsonデータインタフェース

  GeoJSON APIを呼び出して、抽出されたGeoJSON境界データをDataVに適用できます。 設定方法は、Basic Flat MapコンポーネントのRegional Thermal Layerコンポーネントと同じです。 詳細については、「Geo boundary geojson data interface」をご参照ください。

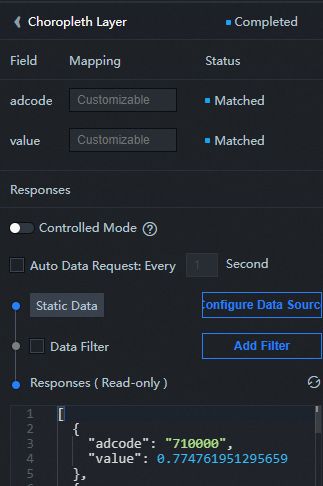

• エリア面データインタフェース

  設定フィールドの説明

  パラメーター	説明
  adcode	リージョンに対応するadcode。
  値	リージョンの値。 このパラメーターは、[最大] 、[最小] 、および [いいえ] 設定項目とともに使用して、対応する領域の色を制御します。 説明 スケール間隔は、データの値間隔に基づいて取得され、最大から最小までの色勾配間隔を計算します。

表1. パラメーター

パラメーター	説明
制御モード	スイッチをオンにすると、ウィジェットの初期化時にデータが要求されません。 データリクエストは、コールバックIDまたはBlueprint Editorで設定されたメソッドに基づいてのみトリガーされます。 スイッチをオフにすると、データ要求が自動的にトリガーされます。 デフォルトでは、スイッチはオフになっています。
自動データ要求	[自動データ要求] チェックボックスをオンにすると、動的ポーリングを有効にし、ポーリング間隔を手動で指定できます。 このチェックボックスをオンにしないと、データは自動的に要求されません。 手動でページを更新してデータを要求するか、Blueprint EditorまたはコールバックIDイベントを使用してデータ要求をトリガーする必要があります。
データソース	キャンバスエディターの右側のパネルで、[データ] タブをクリックします。 [静的データ] の横にある [設定] をクリックします。 [Configure Datasource] パネルで、[data source Type] ドロップダウンリストからデータソースを選択します。 コードエディターでデータクエリのコードを入力し、[データ応答のプレビュー] をクリックしてデータソースの応答をプレビューし、応答を表示します。 詳細については、「資産データの設定」をご参照ください。
データフィルター	[データフィルタ] チェックボックスをオンにすると、データ構造の変換、データのフィルタリング、および簡単な計算を実行できます。 [フィルターの追加] の横にあるプラス記号 (+) をクリックすると、表示されるエディターでデータフィルターのスクリプトを設定できます。 詳細については、「データフィルターの使用」をご参照ください。
データ応答結果	データ要求に対する応答。 データソースが変更された場合は、[データ応答結果] の横にあるアイコンをクリックして、データ応答をリアルタイムで表示できます。

相互作用パネル

このウィジェットはインタラクションイベントをサポートしていません。

Blueprint Editorでのインタラクションの設定

1. Canvas Editorで3D Earthウィジェットを見つけ、Regional Thermal Layerの右側にあるアイコンをクリックします。

2. 左上隅のアイコンをクリックします。

3. Blueprint Editorで、[ノードのインポート] ペインで [リージョナルサーマルレイヤー] コンポーネントをクリックします。 キャンバスでは、次の図に示すように、リージョンサーマルレイヤーのパラメーターを設定できます。

   • イベント

     イベント	説明
     geo-boundary geojsonデータインターフェイス要求が完了したとき	geo-boundary geojsonデータインターフェイス要求の後にスローされるイベントが返され、フィルターによって処理されます。 また、処理されたJSON形式のデータをスローします。 特定のデータ例の詳細については、キャンバスエディターの右側の構成パネルにある [データ] タブの [データ応答結果] セクションをご参照ください。
     エリアデータ要求が失敗した場合	リージョンデータインターフェイス要求が返され、フィルターによって処理された後にスローされるイベント。 また、処理されたJSONデータをスローします。 特定のデータ例の詳細については、キャンバスエディターの右側の構成パネルにある [データ] タブの [データ応答結果] セクションをご参照ください。
     geo-boundary geojsonデータインターフェイス要求が完了したとき	地理的に制限されたgeojsonデータインターフェイス要求が失敗した場合 (要求の失敗はネットワークの問題またはインターフェイスのエラーが原因である可能性があります) 、イベントが返され、フィルターによって処理され、処理されたJSONデータもスローされます。 特定のデータ例の詳細については、キャンバスエディターの右側の構成パネルにある [データ] タブの [データ応答結果] セクションをご参照ください。
     エリアデータ要求が失敗した場合	リージョンデータインターフェイスへの要求が失敗したときにフィルターによって返され処理されるイベント (要求はネットワークの問題またはインターフェイスのエラーが原因である可能性があります) 。 イベントは、処理されたJSONデータもスローします。 特定のデータ例の詳細については、キャンバスエディターの右側の構成パネルにある [データ] タブの [データ応答結果] セクションをご参照ください。

   • ポリシーアクション

     ポリシーアクション	説明
     geo-boundary geojson data interfaceのリクエスト	このアクションは、サーバーデータを再度要求するために実行されます。 アップストリームデータ処理ノードまたはレイヤノードによって送信されたデータは、パラメータとして使用される。 たとえば、APIデータソースがhttps:// api.testで、要求地理境界geojsonデータインターフェイスに渡されるデータが { id: '1'} の場合、最終的な要求インターフェイスはhttps:// api.test?id=1です。
     リクエストリージョンデータインターフェイス	このアクションは、サーバーデータを再度要求するために実行されます。 アップストリームデータ処理ノードまたはレイヤノードによって送信されたデータは、パラメータとして使用される。 たとえば、APIデータソースがhttps:// api.testに設定され、要求領域データインターフェイスに渡されるデータが { id: '1'} に設定されている場合、最終的な要求インターフェイスはhttps:// api.test?id=1です。
     geo-boundary geojsonデータインターフェイスのインポート	ウィジェットのデータがその描画フォーマットに従って処理された後、ウィジェットは再描画のためにインポートされる。 サーバーデータを再度リクエストする必要はありません。 特定のデータ例の詳細については、キャンバスエディターの右側の構成パネルにある [データ] タブの [データ応答結果] セクションをご参照ください。
     Import Area Data Interface	ウィジェットのデータがその描画フォーマットに従って処理された後、ウィジェットは再描画のためにインポートされる。 サーバーデータを再度リクエストする必要はありません。 特定のデータ例の詳細については、キャンバスエディターの右側の構成パネルにある [データ] タブの [データ応答結果] セクションをご参照ください。
     表示ウィジェット	ウィジェットは、パラメータを指定する必要なしに表示されます。
     非表示コンポーネント	ウィジェットは、パラメータを指定する必要なしに非表示になります。
