Container Service for Kubernetes:Gunakan AlbConfig untuk mengaktifkan Xtrace untuk Analisis Tracing

Langkah 1: Aktifkan Simple Log Service untuk kluster

Aktifkan Simple Log Service untuk kluster Anda. Setelah diaktifkan, kluster secara otomatis membuat proyek SLS. Untuk petunjuknya, lihat Kumpulkan log dari kontainer kluster ACK.

Langkah 2: Dapatkan ID proyek SLS

1. Masuk ke Konsol ACK dan klik Clusters di panel navigasi kiri.

2. Klik nama kluster Anda, lalu klik Cluster Information di panel navigasi kiri.

3. Pada tab Basic Information, salin nilai dari bidang Simple Log Service Project. Anda akan menggunakan ID ini pada langkah berikutnya.

Langkah 3: Buat AlbConfig

AlbConfig membuat instans ALB dengan log akses Simple Log Service yang diaktifkan dan Xtrace dikonfigurasi pada pendengarnya.

1. Buat file alb-test.yaml dengan konten berikut:

   Anda hanya dapat mengubah pengaturan Xtrace setelah log akses Simple Log Service diaktifkan pada instans ALB. Jika Anda menggunakan kembali instans ALB yang sudah ada, atur forceOverride: true di bawah spec.config untuk menimpa properti yang sudah ada. Lihat Gunakan kembali instans ALB yang sudah ada.

   Untuk petunjuk membuat vSwitch, lihat Buat dan kelola vSwitch.

   Referensi parameter Xtrace

   Parameter	Deskripsi	Default	Rentang
   tracingEnabled	Mengaktifkan Xtrace pada pendengar	false	true / false
   tracingSample	Laju pengambilan sampel. 10000 = 100%, 5000 = 50%, 1 = 0,01%	—	1–10000
   tracingType	Algoritma pengambilan sampel	—	Zipkin

   apiVersion: alibabacloud.com/v1
   kind: AlbConfig
   metadata:
     name: alb-demo
   spec:
     config:
       name: alb-test
       addressType: Intranet
       zoneMappings: # vSwitch harus berada di zona yang didukung ALB dan VPC yang sama dengan kluster. Pilih minimal dua vSwitch di zona berbeda untuk ketersediaan tinggi.
       - vSwitchId: vsw-2vc82nndnoo**********  # Ganti dengan ID vSwitch Anda.
       - vSwitchId: vsw-2vc30f5mlhs**********
       accessLogConfig:
         logProject: "k8s-log-xz92lvykqj1siwvif****"  # Ganti dengan ID proyek SLS Anda dari Langkah 2.
         logStore: alb_xz92lvykqj1siwvif****           # Harus diawali dengan "alb_". Dibuat otomatis jika belum ada.
     listeners:
     - port: 80
       protocol: HTTP
       logConfig:
         accessLogRecordCustomizedHeadersEnabled: false
         accessLogTracingConfig:
           tracingEnabled: true    # Atur ke true untuk mengaktifkan Xtrace. Default: false.
           tracingSample: 9999     # Laju pengambilan sampel. Rentang: 1-10000, di mana 10000 = 100%. Contoh: 9999 = 99,99%.
           tracingType: Zipkin     # Algoritma pengambilan sampel. Hanya berlaku saat tracingEnabled bernilai true.

2. Terapkan AlbConfig:

   kubectl apply -f alb-test.yaml

   Output yang diharapkan:

   albconfig.alibabacloud.com/alb-demo created

Langkah 4: Buat IngressClass

1. Buat file alb.yaml dengan konten berikut:

   apiVersion: networking.k8s.io/v1
   kind: IngressClass
   metadata:
     name: alb
   spec:
     controller: ingress.k8s.alibabacloud/alb
     parameters:
       apiGroup: alibabacloud.com
       kind: AlbConfig
       name: alb-demo

2. Terapkan IngressClass:

   kubectl apply -f alb.yaml

   Output yang diharapkan:

   ingressclass.networking.k8s.io/alb created

Langkah 5: Sebarkan layanan dan konfigurasikan routing Ingress

1. Buat file cafe-service.yaml dengan konten berikut untuk menyebarkan Penyebaran coffee dan Layanan coffee-svc:

   apiVersion: apps/v1
   kind: Deployment
   metadata:
     name: coffee
   spec:
     replicas: 2
     selector:
       matchLabels:
         app: coffee
     template:
       metadata:
         labels:
           app: coffee
       spec:
         containers:
         - name: coffee
           image: registry.cn-hangzhou.aliyuncs.com/acs-sample/nginxdemos:latest
           ports:
           - containerPort: 80
   ---
   apiVersion: v1
   kind: Service
   metadata:
     name: coffee-svc
   spec:
     ports:
     - port: 80
       targetPort: 80
       protocol: TCP
     selector:
       app: coffee
     type: NodePort

2. Sebarkan Deployment dan Layanan:

   kubectl apply -f cafe-service.yaml

   Output yang diharapkan:

   deployment.apps/coffee created
   service/coffee-svc created

3. Buat file cafe-ingress.yaml untuk mengonfigurasi aturan routing Ingress:

   apiVersion: networking.k8s.io/v1
   kind: Ingress
   metadata:
     name: cafe-ingress
   spec:
     ingressClassName: alb
     rules:
      - host: demo.domain.ingress.top
        http:
         paths:
         - path: /coffee
           pathType: ImplementationSpecific
           backend:
             service:
               name: coffee-svc
               port:
                 number: 80

4. Terapkan Ingress:

   kubectl apply -f cafe-ingress.yaml

   Output yang diharapkan:

   ingress.networking.k8s.io/cafe-ingress created

Langkah 6: Konfigurasikan resolusi nama domain

Jika Anda menetapkan domain kustom di spec.rules.host, tambahkan Rekaman CNAME untuk domain tersebut yang mengarah ke nama DNS ALB. Untuk petunjuknya, lihat Buat dan gunakan ALB Ingress untuk mengekspos Layanan ke traffic eksternal.

Langkah 7: Kirim permintaan untuk menghasilkan data jejak

1. Dapatkan alamat instans ALB:

   kubectl get ing

   Output yang diharapkan:

   NAME           CLASS   HOSTS                     ADDRESS                                              PORTS   AGE
   cafe-ingress   alb     demo.domain.ingress.top   alb-u53i28ewt580*****.cn-<Region>.alb.aliyuncs.com   80      16m

2. Kirim permintaan ke layanan:

   Jumlah permintaan yang diperlukan sebelum jejak muncul di konsol bergantung pada laju pengambilan sampel Anda. Dengan tracingSample: 9999 (99,99%), satu permintaan saja sudah cukup. Dengan laju yang lebih rendah—misalnya, tracingSample: 100 (1%)—kirim minimal 100 permintaan untuk memastikan jejak tertangkap: ``bash for i in $(seq 1 100); do curl -s -o /dev/null -H Host:demo.domain.ingress.top http://alb-u53i28ewt580*****.cn-<Region>.alb.aliyuncs.com/coffee; done ``

   curl -H Host:demo.domain.ingress.top http://alb-u53i28ewt580*****.cn-<Region>.alb.aliyuncs.com/coffee

   Tanggapan berupa halaman HTML dengan judul Hello World.

Periksa log akses SLS

1. Masuk ke Konsol ACK dan klik Clusters.

2. Klik nama kluster Anda, lalu klik Cluster Information.

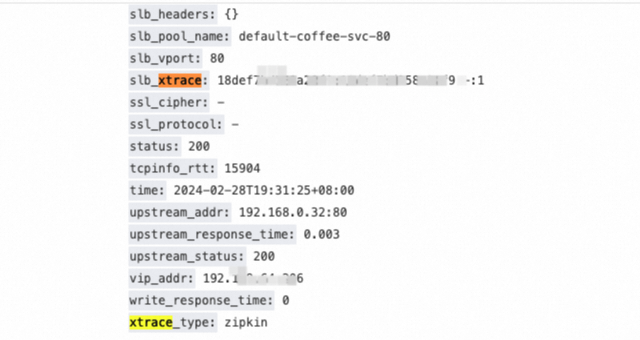

3. Pada tab Basic Information, klik tautan di bidang Simple Log Service Project untuk membuka konsol SLS. Di panel navigasi kiri, klik penyimpanan log yang namanya diawali dengan alb_ (misalnya, alb_xz92lvykqj1siwvif****). Cari xtrace untuk memastikan permintaan berisi data Xtrace.



Lihat jejak di konsol OpenTelemetry

1. Masuk ke Konsol Managed Service for OpenTelemetry.

2. Pada halaman Applications, pilih wilayah dari bilah navigasi atas dan klik nama aplikasi Anda.

3. Di panel navigasi kiri, klik API Calls, lalu klik tab Trace untuk melihat data jejak. Tab ini menampilkan hingga 100 jejak dengan durasi terpanjang. Untuk informasi selengkapnya, lihat Panggilan Antarmuka.
