Container Service for Kubernetes:Ekspos layanan dengan ALB Ingress

Instal ALB Ingress Controller

Buat aplikasi contoh

Aplikasi contoh ini menyebarkan Deployment bernama coffee dan layanan (Service) terkait bernama coffee-svc.

Buat ALB Ingress

Konfigurasikan nama domain dan pemetaan path untuk ALB Ingress agar mengarahkan permintaan untuk ingress-demo.com/coffee ke layanan coffee-svc di dalam kluster.

Untuk menggunakan ALB Ingress di kluster khusus ACK, Anda harus memberikan izin akses kepada ALB Ingress Controller.

Mengapa Ingress mengembalikan kode error HTTP?

Penyebab

• Error 503 (Service Temporarily Unavailable)

  • Tidak ada aturan routing yang sesuai: Path permintaan tidak sesuai dengan aturan routing apa pun yang dikonfigurasi di Ingress.

  • Tidak ada pod backend yang sehat: Layanan terkait tidak memiliki pod yang siap, sehingga menghasilkan objek endpoints kosong.

• Error 502 (Bad Gateway)

  Setelah pendengar HTTP atau HTTPS menerima permintaan koneksi klien, ALB mengirim kode status HTTP 502 Bad Gateway ke klien karena gagal meneruskan permintaan ke Pod atau menerima respons dari Pod.

• Error 404 (Not Found)

  Hal ini biasanya terjadi ketika permintaan sesuai dengan aturan routing Ingress, tetapi URL-nya tidak sesuai dengan path layanan aplikasi di pod backend.

• Error 400 (Bad Request)

  Hal ini dapat terjadi karena beberapa alasan, seperti mengirim permintaan HTTP ke pendengar HTTPS.

Untuk informasi lebih lanjut tentang kode error HTTP, lihat Kode status ALB.

Solusi

1. Periksa status Ingress: Jalankan perintah kubectl describe ingress <ingress-name> -n <namespace> dan periksa bagian Events untuk pesan error. Jika muncul event seperti listener is not exist in alb, tambahkan konfigurasi pendengar yang diperlukan ke AlbConfig Anda.

   ...
   Events:
     Type     Reason                  Age     From     Message
     ----     ------                  ----    ----     -------
     Warning  FailedBuildModel        ****    ingress  listener is not exist in alb, port: 443, protocol: HTTPS
     Warning  FailedBuildModel        ****    ingress  listener not found for (443/HTTPS), with ingresses 1
   ...

2. Periksa endpoints backend: Jalankan perintah kubectl get endpoints <service-name> -n <namespace> untuk memastikan field ENDPOINTS mencantumkan setidaknya satu alamat IP dan port pod yang sehat. Jika kosong, verifikasi bahwa selector layanan sesuai dengan labels pod, dan bahwa pod berada dalam status Running.

3. Periksa status dan log pod: Jalankan kubectl get pod -l <app=your-app> -n <namespace> untuk melihat status pod. Lalu, gunakan nama pod untuk menjalankan kubectl logs <pod-name> -n <namespace> dan periksa log aplikasi untuk kegagalan startup atau error pemrosesan permintaan.

4. Uji konektivitas jaringan: Dari dalam pod atau dari node, gunakan curl untuk mengakses ClusterIP layanan backend atau IP pod guna memverifikasi bahwa layanan dapat dijangkau di dalam kluster.

Mengapa HTTPS tidak dapat diakses setelah konfigurasi TLS?

Penyebab

• Instans ALB tidak mendengarkan di port 443: Anda telah mengonfigurasi TLS untuk Ingress, tetapi pendengar HTTPS:443 yang sesuai belum dibuat.

• Konfigurasi sertifikat salah: Tipe Secret bukan kubernetes.io/tls atau IngressTLS, atau konten tls.crt dan tls.key di field data salah atau tidak cocok.

• Sertifikat kedaluwarsa: Instans ALB mungkin menggunakan sertifikat lama. Hal ini terjadi jika Anda memperbarui sertifikat di Alibaba Cloud Certificate Management Service tetapi tidak memperbarui ID sertifikat di AlbConfig Anda, atau jika penemuan otomatis dan rekonsiliasi gagal dipicu.

Solusi

1. Periksa port pendengar: Jalankan perintah kubectl describe albconfig <alb-name> -n <namespace> untuk memverifikasi bahwa konfigurasi spec.listeners.port: 443 dan spec.listeners.protocol: HTTPS ada.

2. Periksa konfigurasi Ingress: Verifikasi bahwa konfigurasi Ingress mencakup anotasi alb.ingress.kubernetes.io/listen-ports: [{"HTTP": 80}, {"HTTPS": 443}]. Anotasi ini mengasosiasikan Ingress dengan pendengar HTTP dan HTTPS.

3. Periksa konfigurasi Secret: Di konfigurasi Ingress, periksa field secretName dari spec.tls untuk memastikan Secret yang benar dirujuk. Jalankan perintah kubectl get secret <secret-name> -n <namespace> -o yaml untuk memastikan tipe Secret dan integritas data.

Bagaimana cara mengonfigurasi resolusi nama domain Ingress?

1. Daftarkan nama domain.

2. Tambahkan rekaman CNAME.

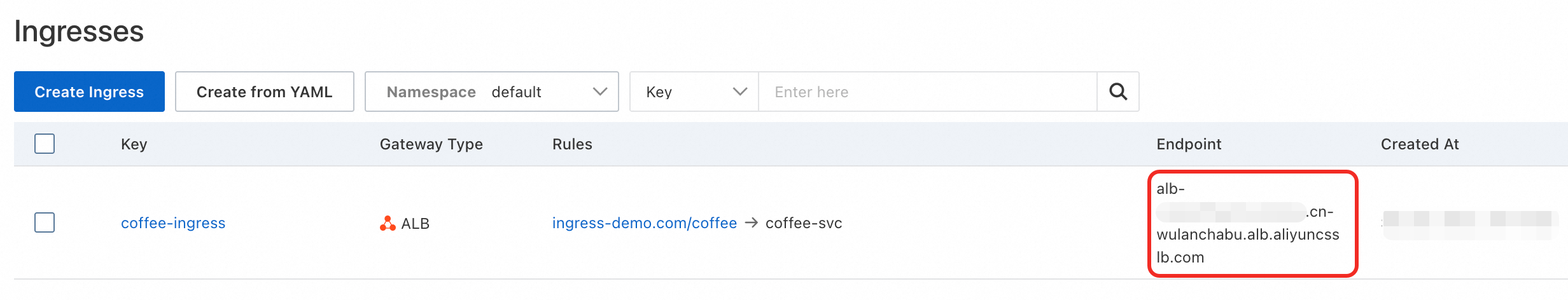

   Misalnya, tambahkan rekaman DNS dengan tipe catatan CNAME, rekaman host @ (yang mewakili domain root, seperti ingress-demo.com), dan nilai catatan sebagai alamat endpoint Ingress.

3. Di browser, buka http://ingress-demo.com/coffee untuk memverifikasi bahwa resolusi nama domain berfungsi.

   Setelah akses berhasil, halaman uji NGINX dikembalikan, menampilkan informasi seperti Server address, Server name, Date, dan URI (dengan nilai /coffee) dari pod backend. Hal ini menunjukkan bahwa Ingress telah mengarahkan permintaan ke pod backend dengan benar.

   Untuk verifikasi, ganti contoh dengan nama domain yang Anda daftarkan. Jika resolusi nama domain gagal, lihat Troubleshooting cepat untuk kegagalan resolusi nama domain.

Bagaimana cara mengonfigurasi HTTPS untuk Ingress?

1. Beli sertifikat resmi, dan ajukan sertifikat. Pastikan sertifikat yang ingin Anda gunakan berada dalam status Issued.

2. Unduh sertifikat SSL.

   Contoh ini menunjukkan cara mengunduh file sertifikat berformat PEM untuk domain ingress-demo.com, dengan tipe server diatur ke Other.

3. Buat Secret untuk menyimpan file sertifikat.

   1. Di halaman Clusters, klik nama kluster Anda. Di panel navigasi kiri, klik Configurations > Secrets.

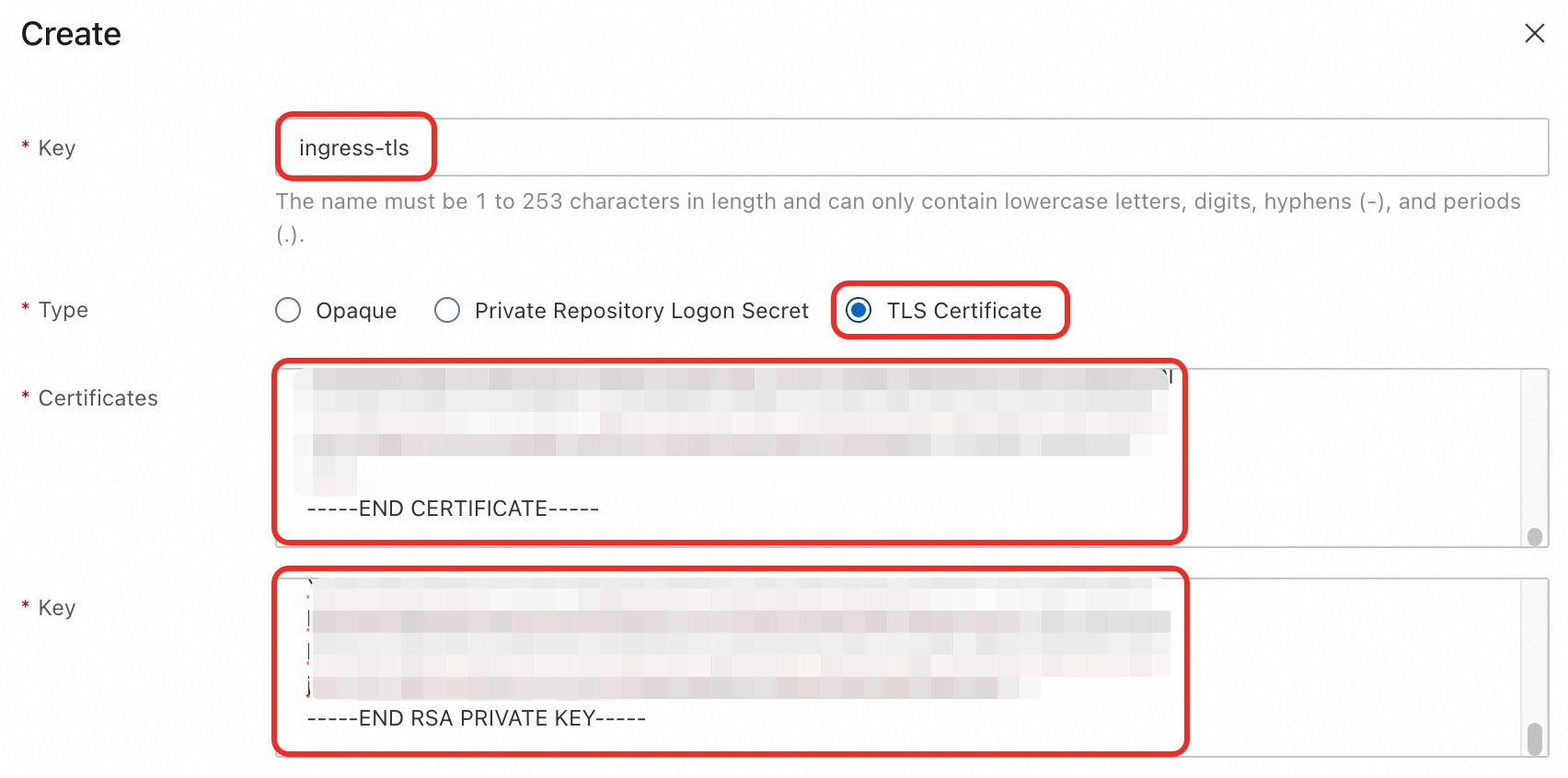

   2. Di halaman Secrets, pilih namespace default lalu klik Create di sebelah kiri. Tambahkan konfigurasi berikut dan klik OK.

      • Name: ingress-tls

      • Type: TLS Certificate

      • Certificates: Konten lengkap file sertifikat (.pem) yang telah diunduh dan diekstrak.

      • Key: Konten lengkap file kunci privat (.key) yang telah diunduh dan diekstrak.

4. Perbarui AlbConfig untuk menambahkan pendengar HTTPS:443 untuk instans ALB.

   1. Di panel navigasi kiri, pilih Workloads > Custom Resources. Di tab Resource Objects, cari AlbConfig, lalu klik hasil pencarian tersebut.

   2. Di daftar objek resource AlbConfig, temukan resource target alb dan klik Edit YAML di kolom Actions.

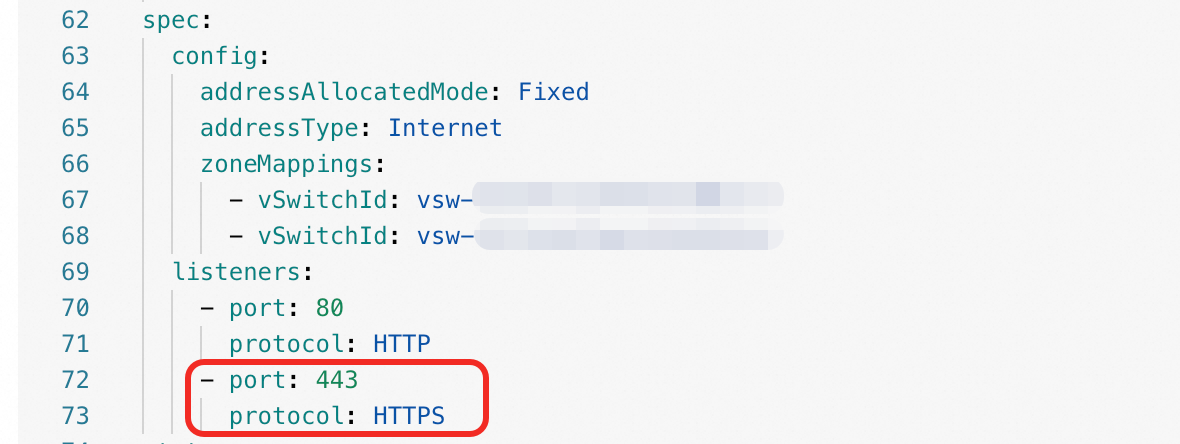

   3. Tambahkan field spec.listeners.port: 443 dan spec.listeners.protocol: HTTPS, lalu klik OK.

      spec:
          config:
            addressAllocatedMode: Fixed
            addressType: Internet
            zoneMappings:
              - vSwitchId: vsw-xxx
              - vSwitchId: vsw-xxx
          listeners:
            - port: 80
              protocol: HTTP
            - port: 443
              protocol: HTTPS

5. Perbarui Ingress untuk menambahkan konfigurasi TLS dan mengasosiasikannya dengan pendengar HTTPS:443.

   1. Di panel navigasi kiri, pilih Network > Ingresses. Di kolom Actions Ingress target, klik Update.

   2. Tambahkan konfigurasi berikut dan klik OK.

      • TLS Settings: Enabled

      • Domain Name: ingress-demo.com

      • Secrets: ingress-tls

      • Annotations: alb.ingress.kubernetes.io/listen-ports: [{"HTTP": 80}, {"HTTPS": 443}]

6. Di browser, buka https://ingress-demo.com/coffee untuk memverifikasi akses HTTPS.

   Halaman menampilkan logo NGINX dan informasi respons server. Server address, Server name, dan URI (dengan nilai /coffee) dikembalikan sesuai harapan. Hal ini mengonfirmasi bahwa HTTPS dikonfigurasi dengan benar dan Ingress mengarahkan permintaan ke pod backend coffee.

   Untuk verifikasi, ganti contoh dengan nama domain yang Anda daftarkan.

Untuk informasi lebih lanjut tentang cara mengonfigurasi sertifikat HTTPS, lihat Mengonfigurasi sertifikat HTTPS untuk komunikasi terenkripsi.

Bagaimana cara membuat AlbConfig dan IngressClass secara manual?

Buat AlbConfig

1. Masuk ke Konsol VPC dan catat ID minimal dua vSwitch yang berada di zona ketersediaan berbeda dalam VPC tempat kluster ditempatkan.

   Zona ketersediaan vSwitch yang dikonfigurasi harus didukung oleh ALB. Untuk informasi lebih lanjut, lihat Wilayah dan zona ALB.

2. Ganti zoneMappings.vSwitchId dalam kode berikut dengan ID vSwitch yang Anda peroleh pada langkah sebelumnya. Simpan konten ke file bernama albconfig.yaml dan jalankan kubectl apply -f albconfig.yaml untuk membuat AlbConfig.

   Untuk langkah-langkah lebih rinci, lihat Buat AlbConfig.

   apiVersion: alibabacloud.com/v1
   kind: AlbConfig
   metadata:
     name: alb # Jangan membuat resource AlbConfig lain dengan nama yang sama.
   spec:
     config:
       name: alb-test
       addressType: Internet
       zoneMappings:
       - vSwitchId: vsw-****cg2a9g71hx8go**** # Ganti dengan ID vSwitch aktual Anda.
       - vSwitchId: vsw-****un9tql5t8nh15**** # Ganti dengan ID vSwitch aktual Anda.
     listeners:
       - port: 80
         protocol: HTTP

Buat IngressClass

Resource IngressClass mengasosiasikan AlbConfig dengan resource Ingress. Saat Anda menentukan ingressClassName: alb dalam Ingress, resource tersebut menggunakan AlbConfig yang didefinisikan dalam IngressClass alb.

Simpan konten berikut ke file bernama IngressClass.yaml, lalu jalankan kubectl apply -f IngressClass.yaml untuk membuat IngressClass.

Field spec.parameters.name harus diatur ke nama AlbConfig. AlbConfig default yang dibuat saat Anda menginstal komponen diberi nama alb. Untuk informasi lebih lanjut, lihat Gunakan IngressClass untuk mengasosiasikan AlbConfig dengan Ingress.

apiVersion: networking.k8s.io/v1
kind: IngressClass
metadata:
  name: alb
spec:
  controller: ingress.k8s.alibabacloud/alb
  parameters:
    apiGroup: alibabacloud.com
    kind: AlbConfig
    name: alb # Ini harus sesuai dengan nama resource AlbConfig.
