放射環狀圖又稱多層餅圖，它通過一系列嵌套的圓環來展示資料間的階層。它適合於展示複雜的層次資料，例如公司的組織圖、各部門的預算配置、網站的頁面瀏覽路徑等。
前提條件
已建立儀表板，請參見建立儀表板。
圖表概述

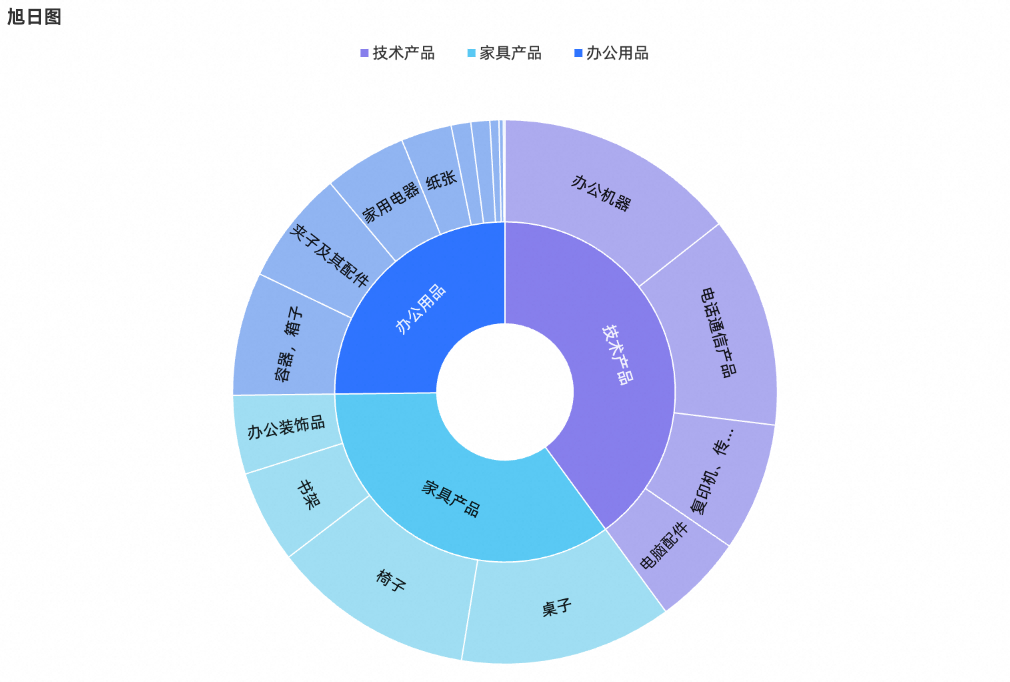

放射環狀圖由多層環形組成，每一層環形代表一個層級，每一個扇形地區代表一個大類或一個子類。內層的扇形地區為最高層級的大類，外層的扇形地區則為該大類下的子類。同時，放射環狀圖通過不同的顏色和文字標籤，直觀地展示各個層級之間的關係和比例。
您可以從放射環狀圖中分析擷取以下資訊：
階層：放射環狀圖每一層代表一個層級。上圖中最內層代表商品大類，最外層代表對應的商品子類，清晰地展示了商品種類之間的層級關係。
佔比分布：通過圖表中每個扇形地區的大小，呈現各類資料之間的差異及分布情況。例如，通過上圖外層扇形的大小，您可以直觀地看出傢具產品中桌子的佔比較高。
使用情境
放射環狀圖的一般使用情境如下：
組織圖分析，例如：展示公司的組織圖、上下層級，查看每個層級的人員分布和比例。
市場銷售分析，例如：展示各品類商品在市場的銷售佔比和關係。
地理地區資料分析，例如：展示某一商品在不同地區的銷售情況及比例。
優勢簡介
視覺效果：支援通過調整圖表樣式，達到更直觀的展示效果，例如：添加圖例、資料標籤、工具提示等輔助配置。
備忘能力：可自訂備忘和章節附註資訊，支援配置跳轉到外鏈路徑，實現資料與其他系統之間的互動。
互動操作：支援聯動、跳轉、圖表內篩選等。
圖表欄位配置
本文以各類型產品的訂單數量分析為例，進列欄位配置說明。

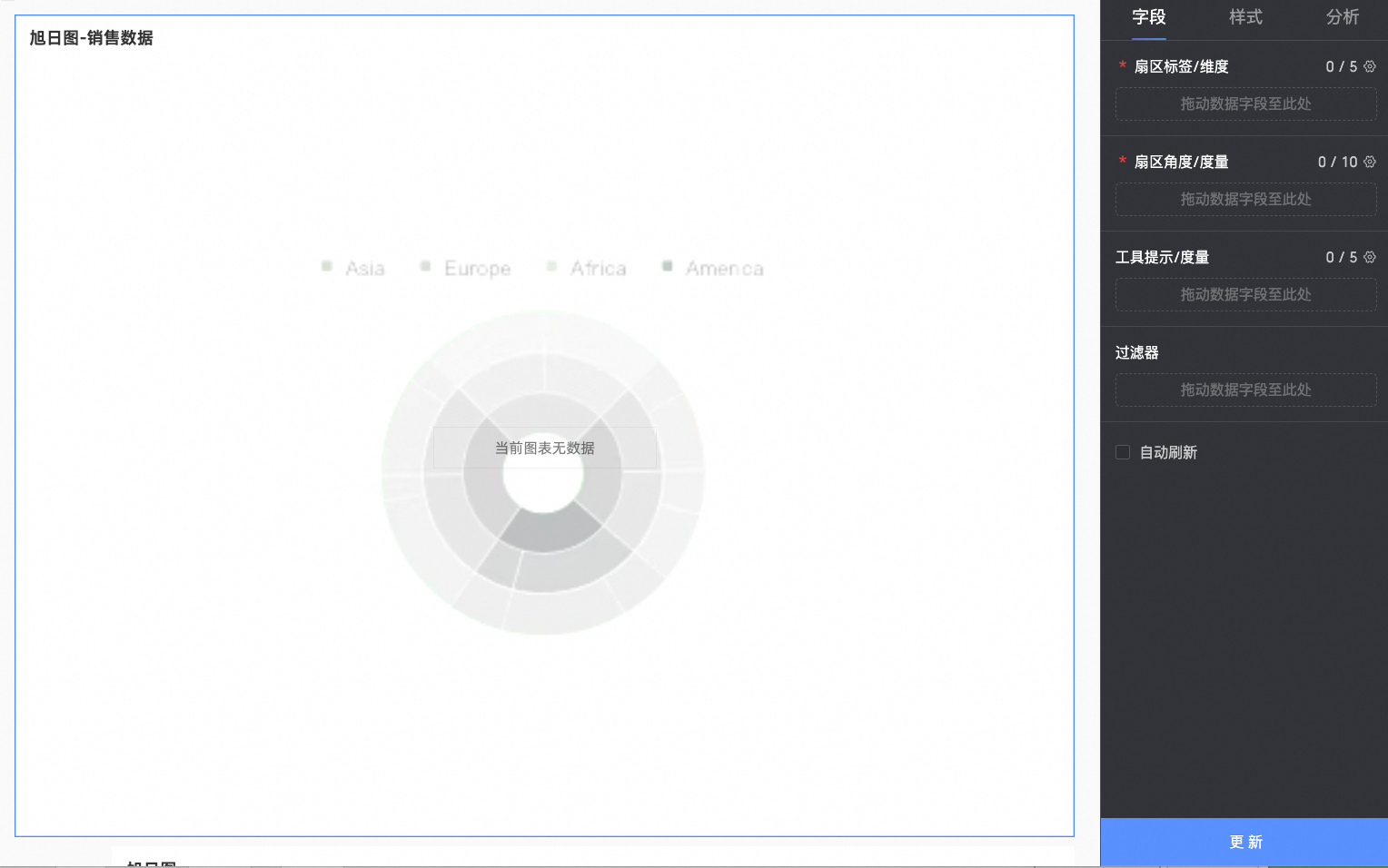

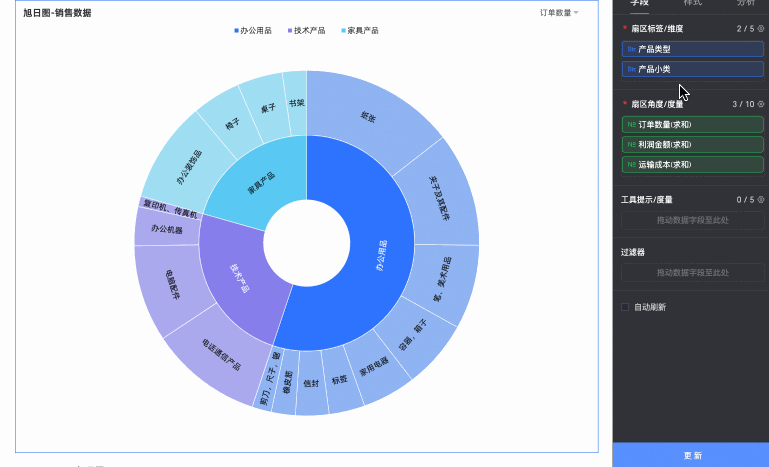

在資料面板中選擇需要的欄位，並通過雙擊或拖拽的方式，配置到欄位頁簽下的相應地區中。
在扇區標籤/維度地區，配置當前圖表的大類及其下子類欄位。
本例拖入產品類型及產品小類欄位，作為後續分析的主要類目。
說明最多配置5個維度欄位。
配置的欄位順序需為：大類在前，子類在後。
在扇區角度/度量地區，配置當前圖表的主要分析指標，
本例拖入訂單數量，作為後續分析的主要指標。
說明最多配置10個度量欄位。配置完成後，您可以在右上方的指標篩選器中切換需要查看的度量欄位。

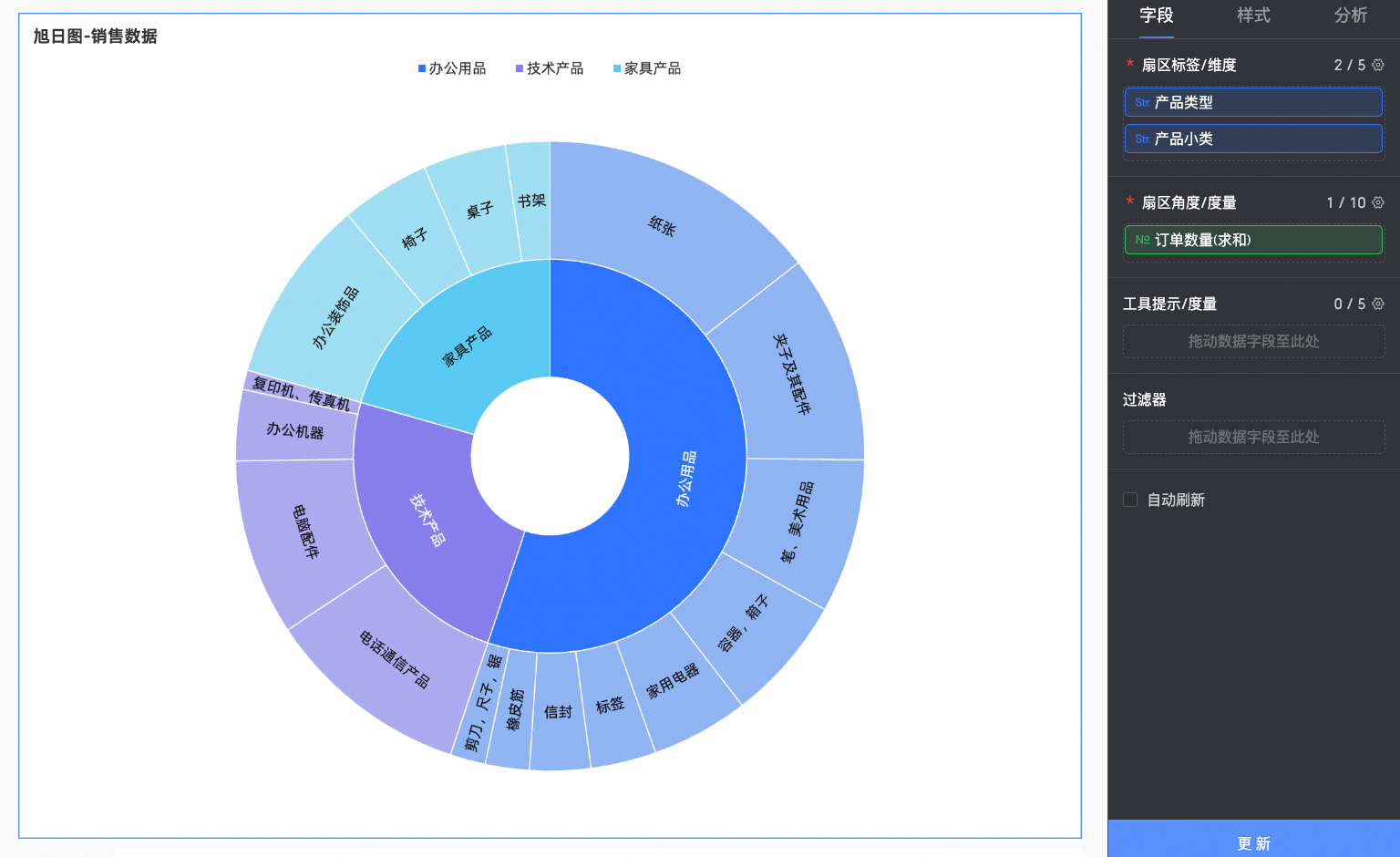

單擊更新，系統將自動更新圖表。

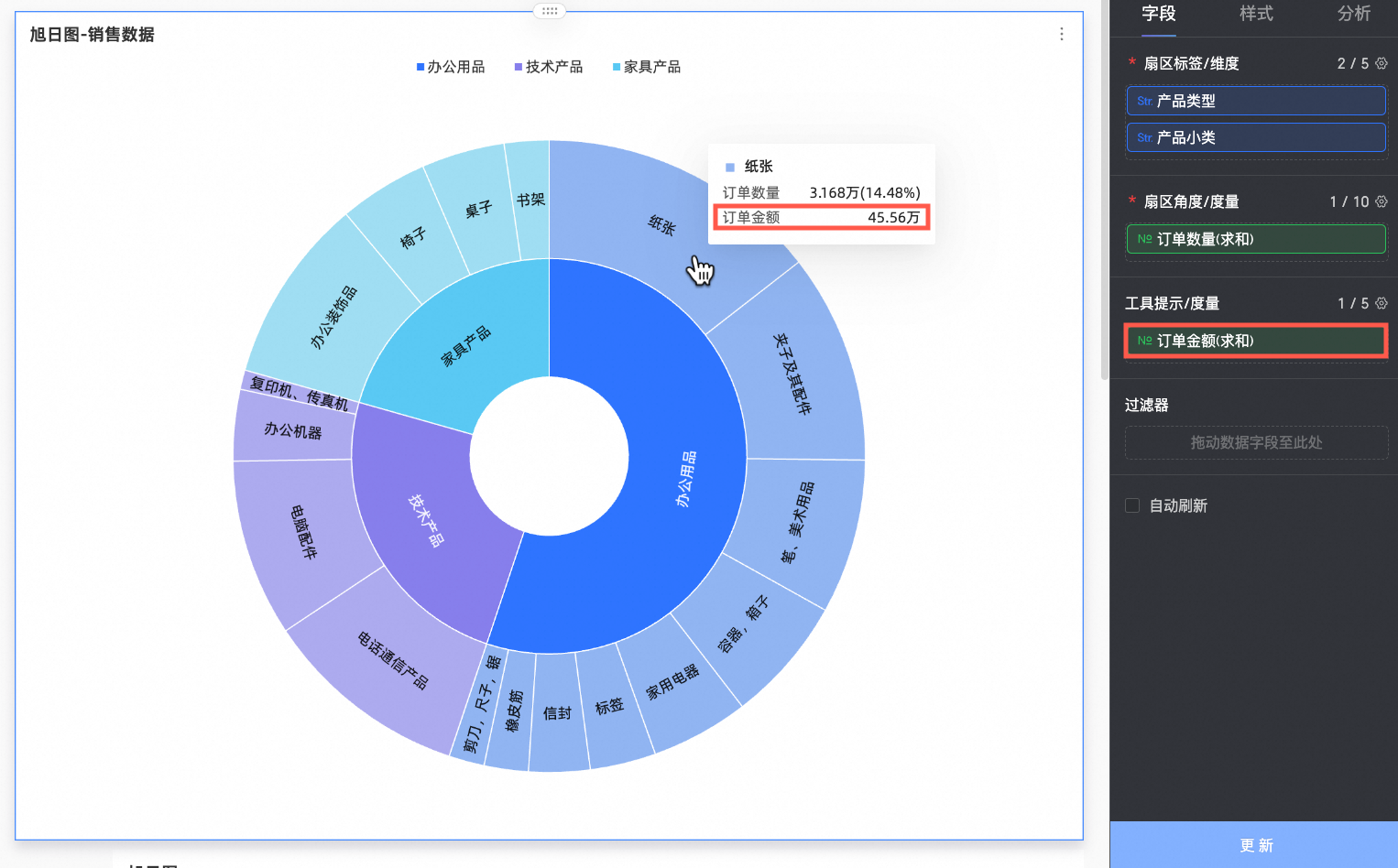

（可選）當您需要在工具提示中查看某個度量的資料資訊時，可以將該度量添加至工具提示/度量。

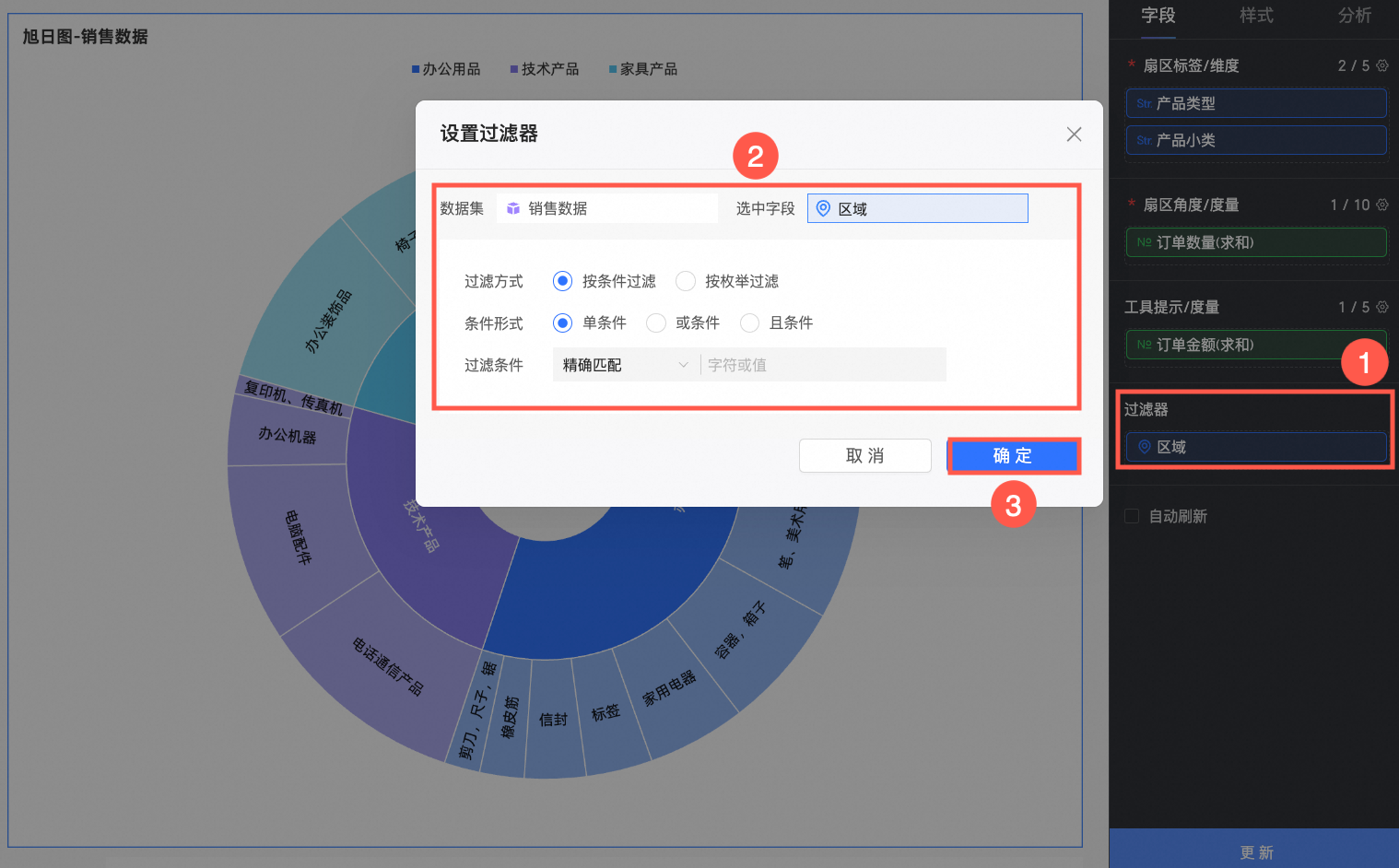

（可選）當您需要對展示的資料進行篩選時，可以將待篩選欄位拖入過濾器地區，例如：需要過濾掉某些地區的資料時，可以將地區欄位拖入過濾器地區，並點擊
表徵圖在設定過濾器視窗中，篩選出需要的資料。
（可選）自動重新整理
設定該選項後，系統將會自動重新整理圖表資料。例如，選中該選項並設定時間長度為5，單位選擇分。則每間隔5分鐘，系統自動重新整理該圖表的資料。
圖表樣式配置
下面為您介紹圖表的樣式配置，圖表通用的標題與卡片配置請參見配置圖表標題區。
繪圖區域

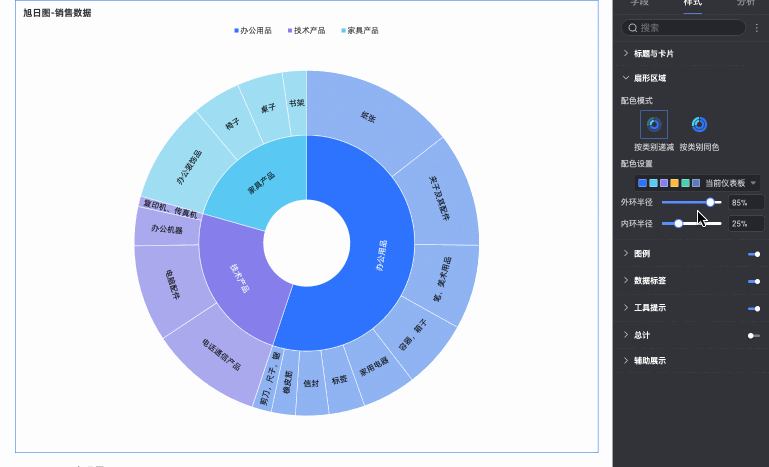

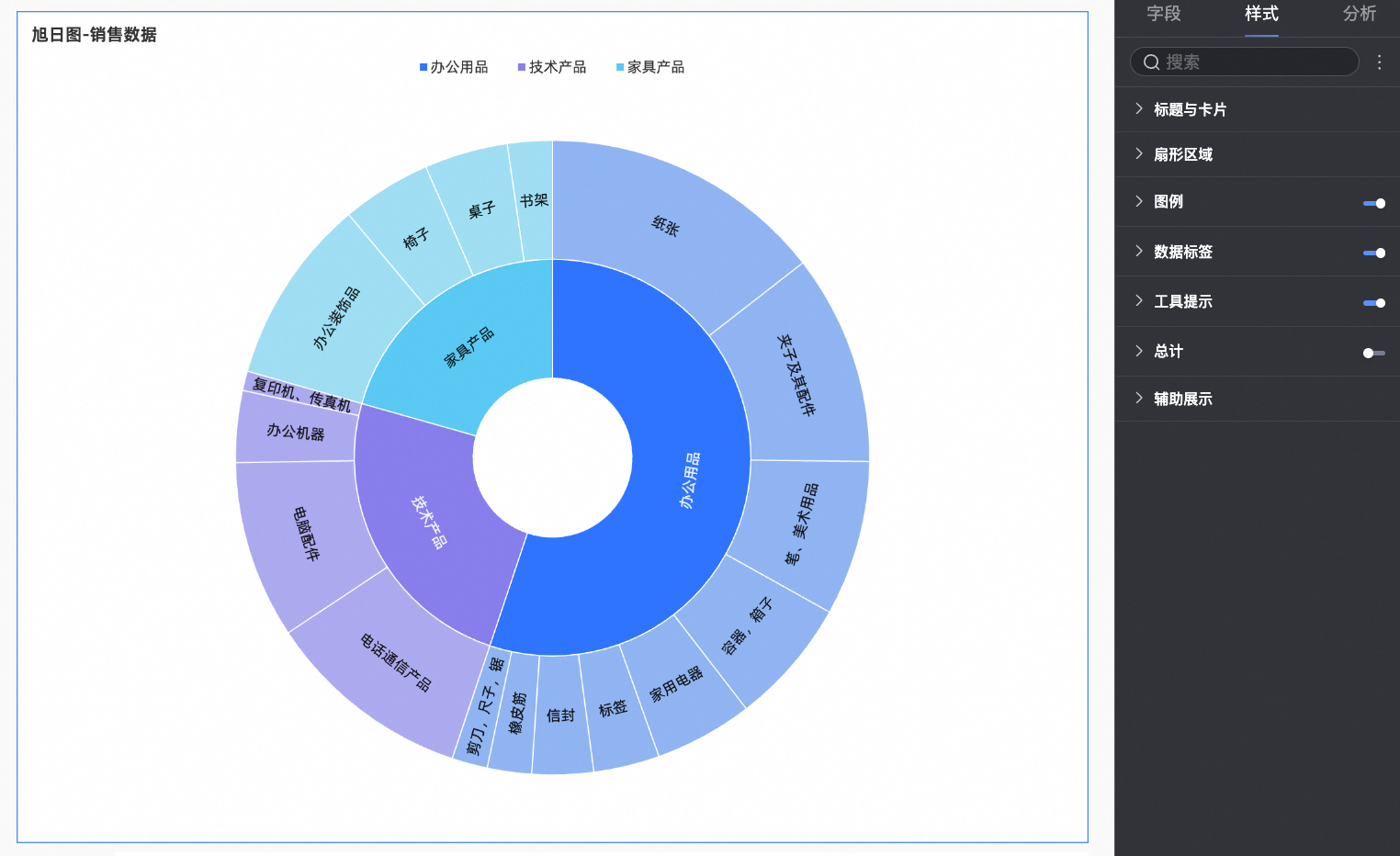

在樣式頁簽下的扇形地區中，設定放射環狀圖的扇形樣式。
圖表配置項 | 配置項說明 |

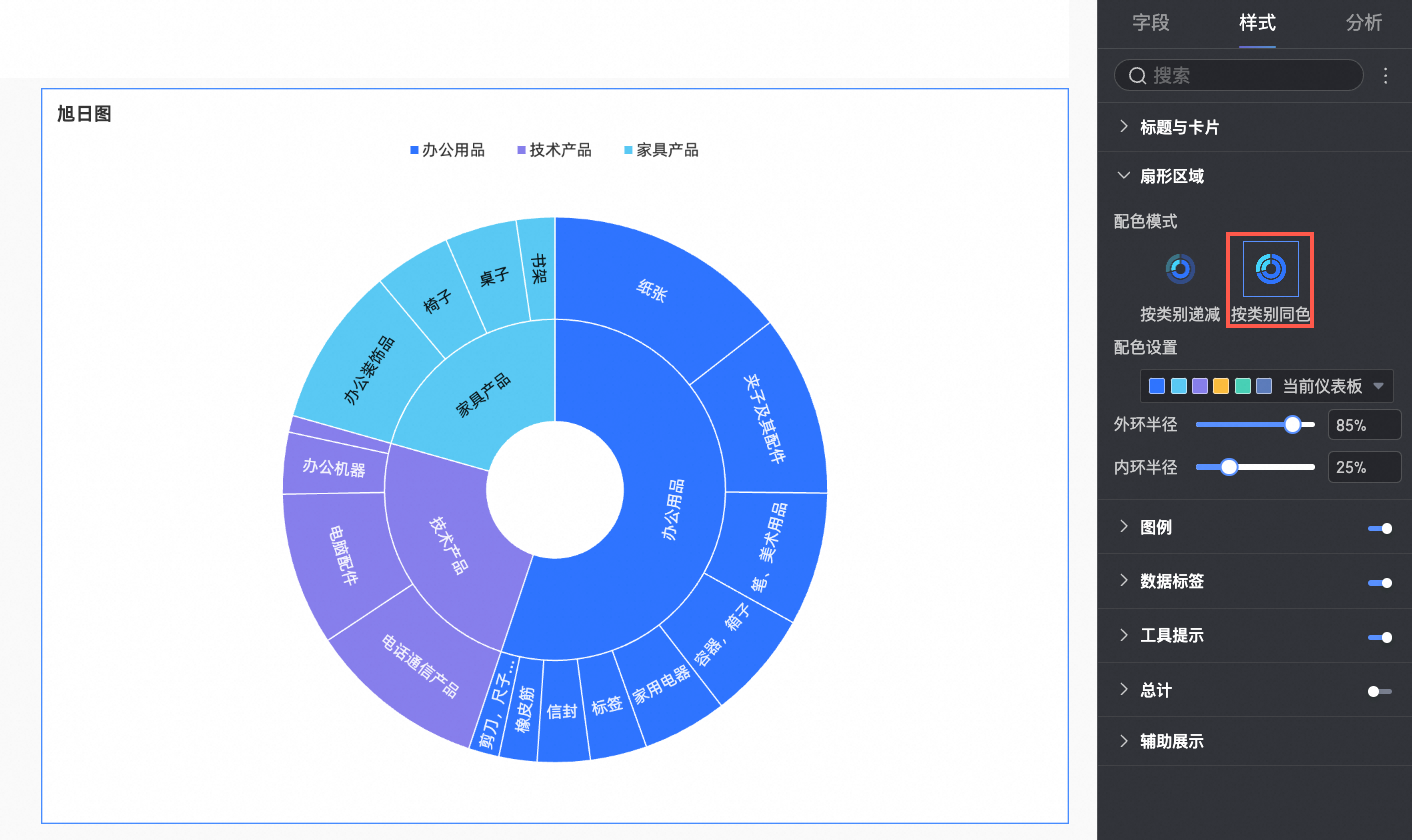

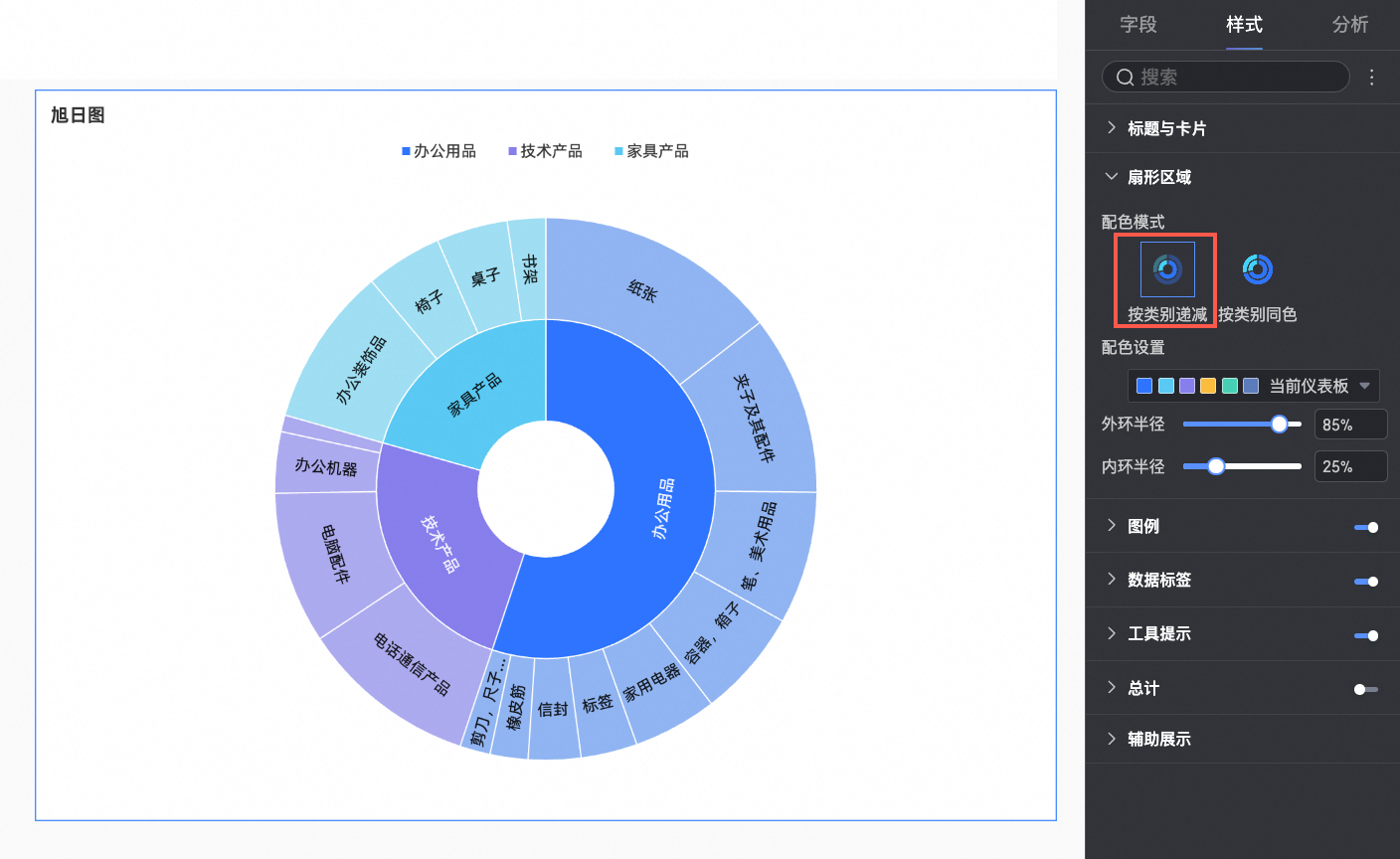

配色模式 | 設定扇形地區的配色模式，支援選擇按類別遞減、按類別同色。
|
配色設定 | 設定扇形地區的色彩配置，支援為每個大類的維度值自訂色彩。 |
外環半徑 | 設定圖表外環扇形地區的半徑大小。 |
內環半徑 | 設定圖表內環的半徑大小。 |
圖例
在圖例中，點擊
表徵圖即可開啟圖表圖例，並設定圖例樣式。
PC端配置
圖表配置項
配置項說明
位置
設定圖例的顯示位置及對齊。
當顯示位置選擇為上、下時：支援選擇居左、置中以及居右的對齊。
當顯示位置選擇為左、右時：支援選擇頂部、置中、底部的對齊。此時您還可以進一步設定圖例與圖表資料內容間的距離。
文本
設定圖例文本樣式，支援設定字型顏色、大小、粗細及是否傾斜。
顯示標籤內容

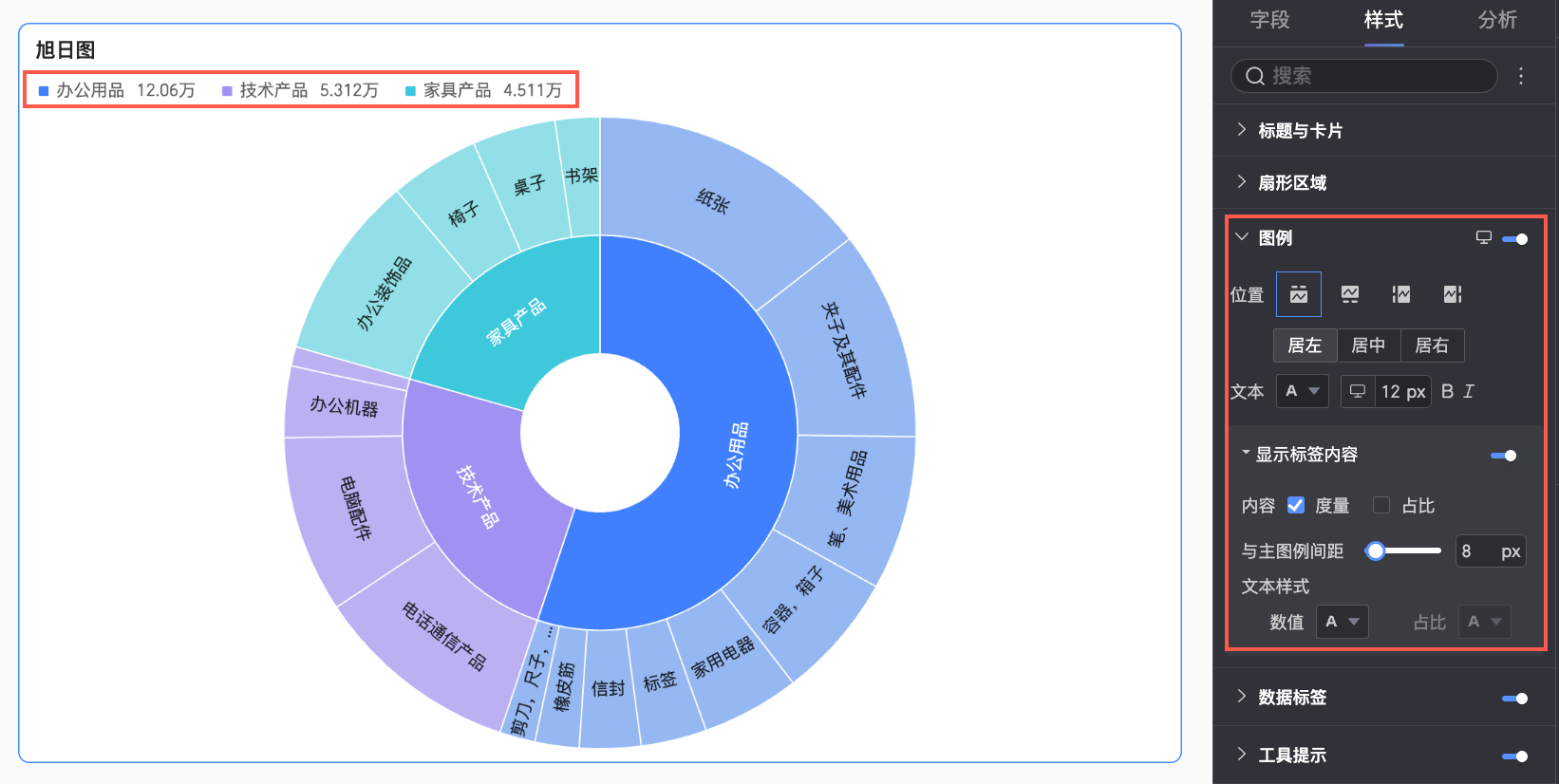

開啟後可在圖例中顯示度量值與佔比值的具體資料，支援進行以下配置。
內容：設定圖例中顯示的資料內容，支援選擇度量、佔比。
與主圖例間距：設定資料文本與圖例文本間的距離。
文本樣式：設定顯示在圖例中的資料文本的樣式。
佔比小數位元：當內容中選擇了佔比時，可在此進一步設定佔比資料的小數位元。
移動端配置
圖表配置項
配置項說明
位置
設定移動端圖例的顯示位置及對齊。
當顯示位置選擇為上、下時：支援選擇居左、置中以及居右的對齊。
當顯示位置選擇為左、右時：支援選擇頂部、置中、底部的對齊。此時您還可以進一步設定圖例與圖表內容間的距離。
說明當位置選擇為上時，可開啟圖例下標籤，開啟後不支援自訂對齊。
文本
設定移動端圖例中，度量名稱的文本樣式，支援設定字型顏色、大小、粗細及是否傾斜。
顯示標籤內容

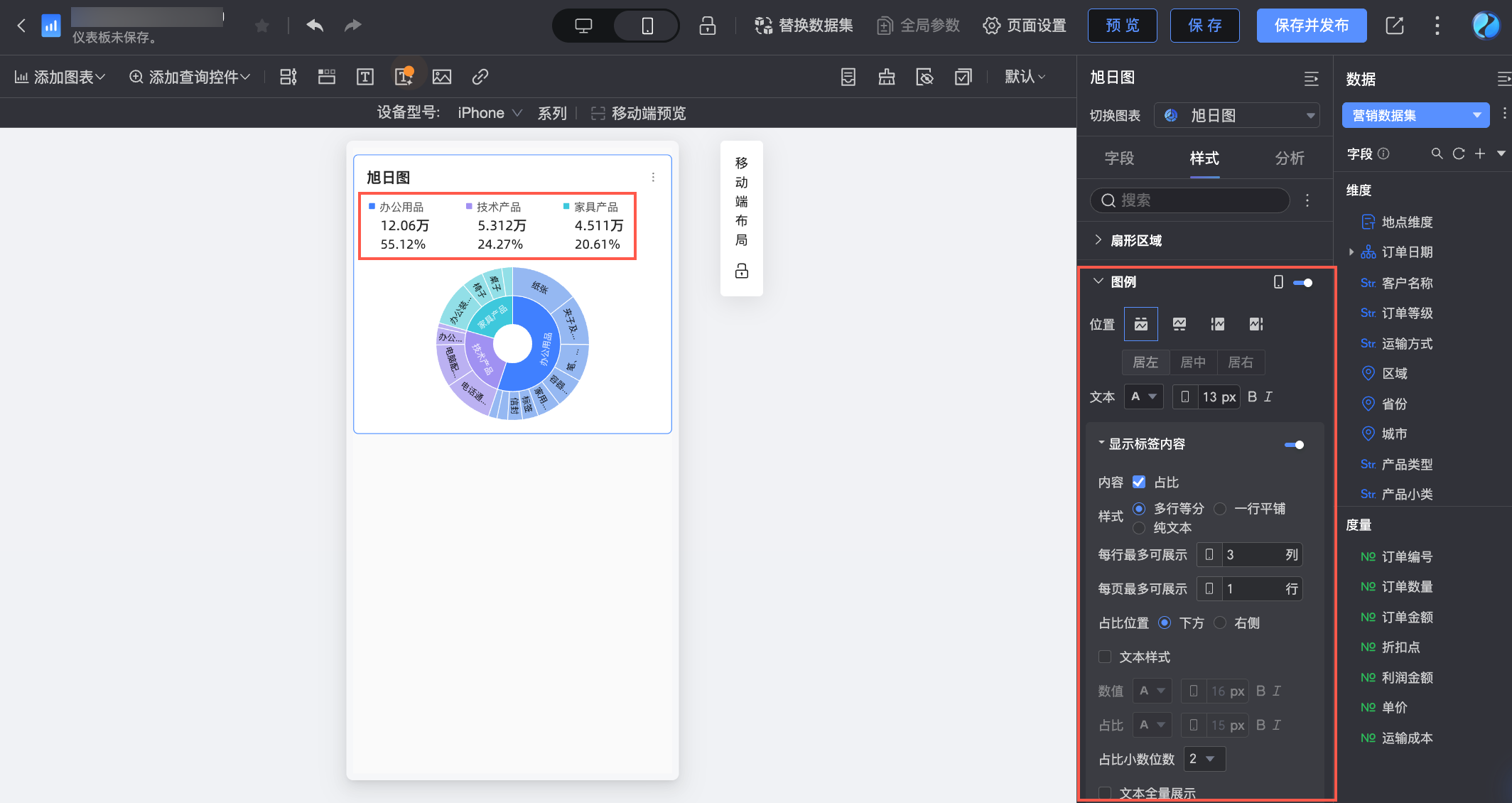

當位置選擇為上，點擊
表徵圖可開啟圖例下標籤內容
圖例下標籤開啟後預設展示度量值，您可以進一步選擇是否展示佔比資料。
樣式
設定圖例下標籤文本的排版方式，支援選擇以下方式。

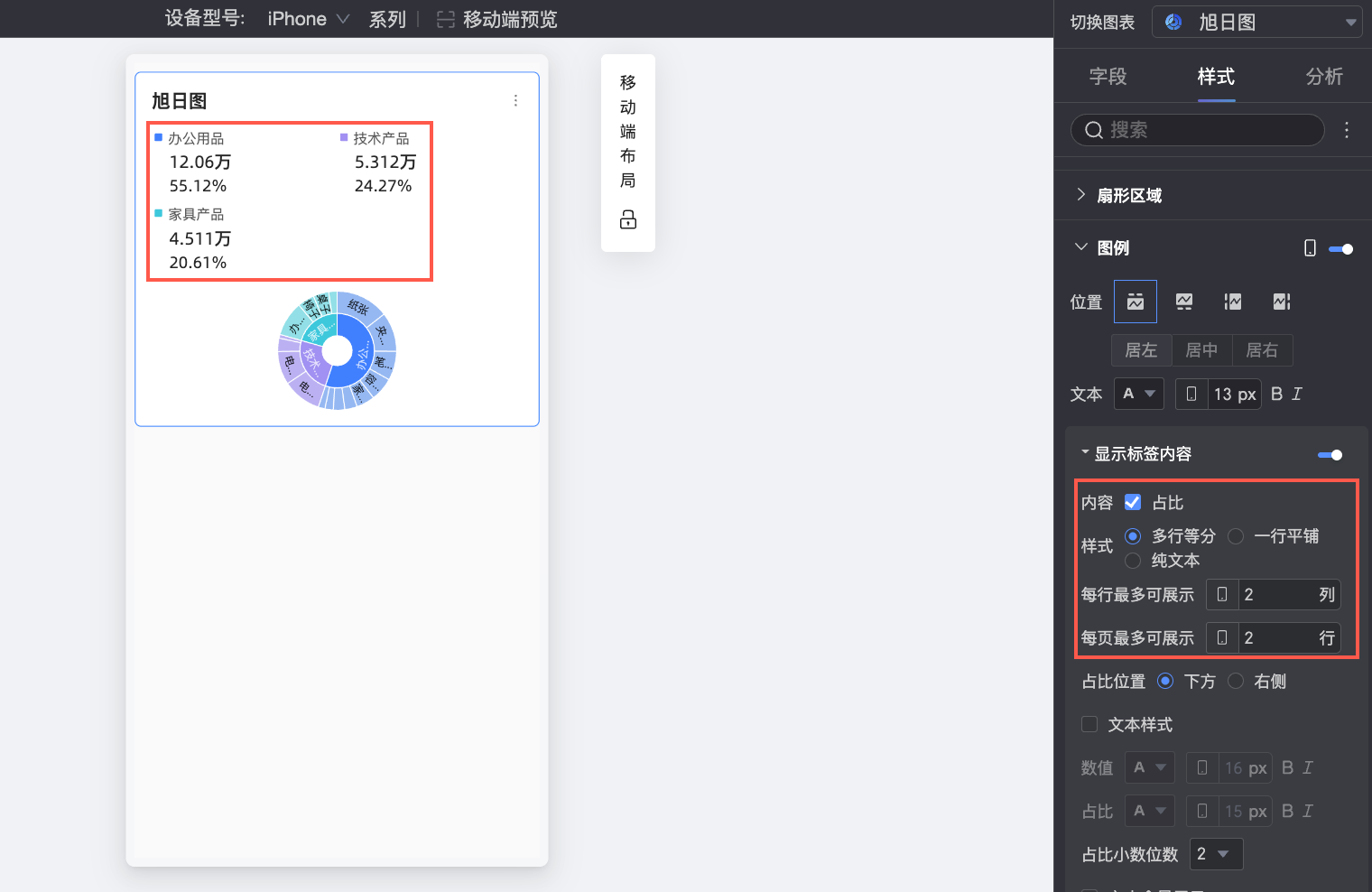

多行等分：根據每行最多可展示中填入的列數，及每頁最多可展示中填入的行數，自動等分排欄標籤。

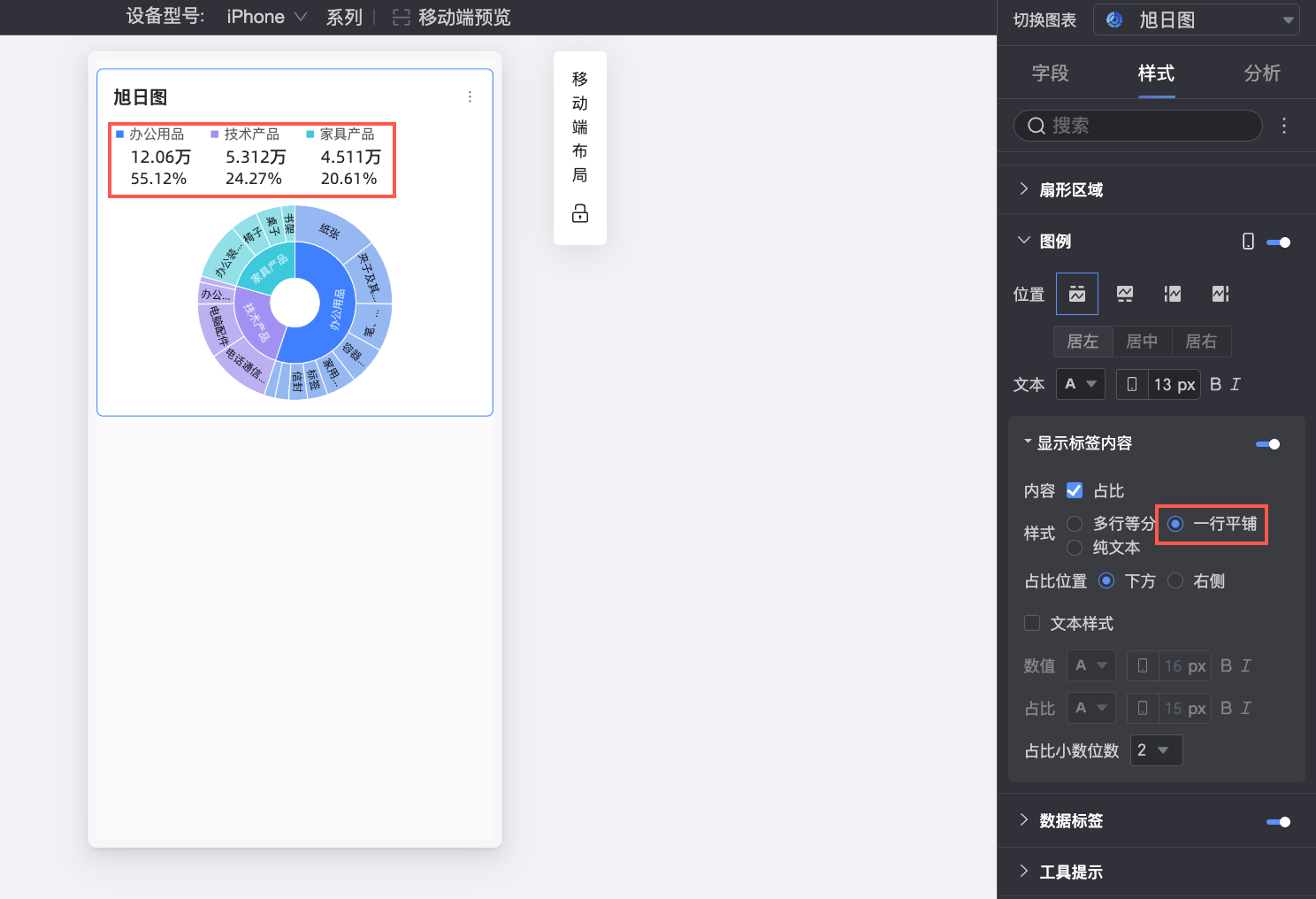

一行平鋪：所有標籤內容在同一行顯示。

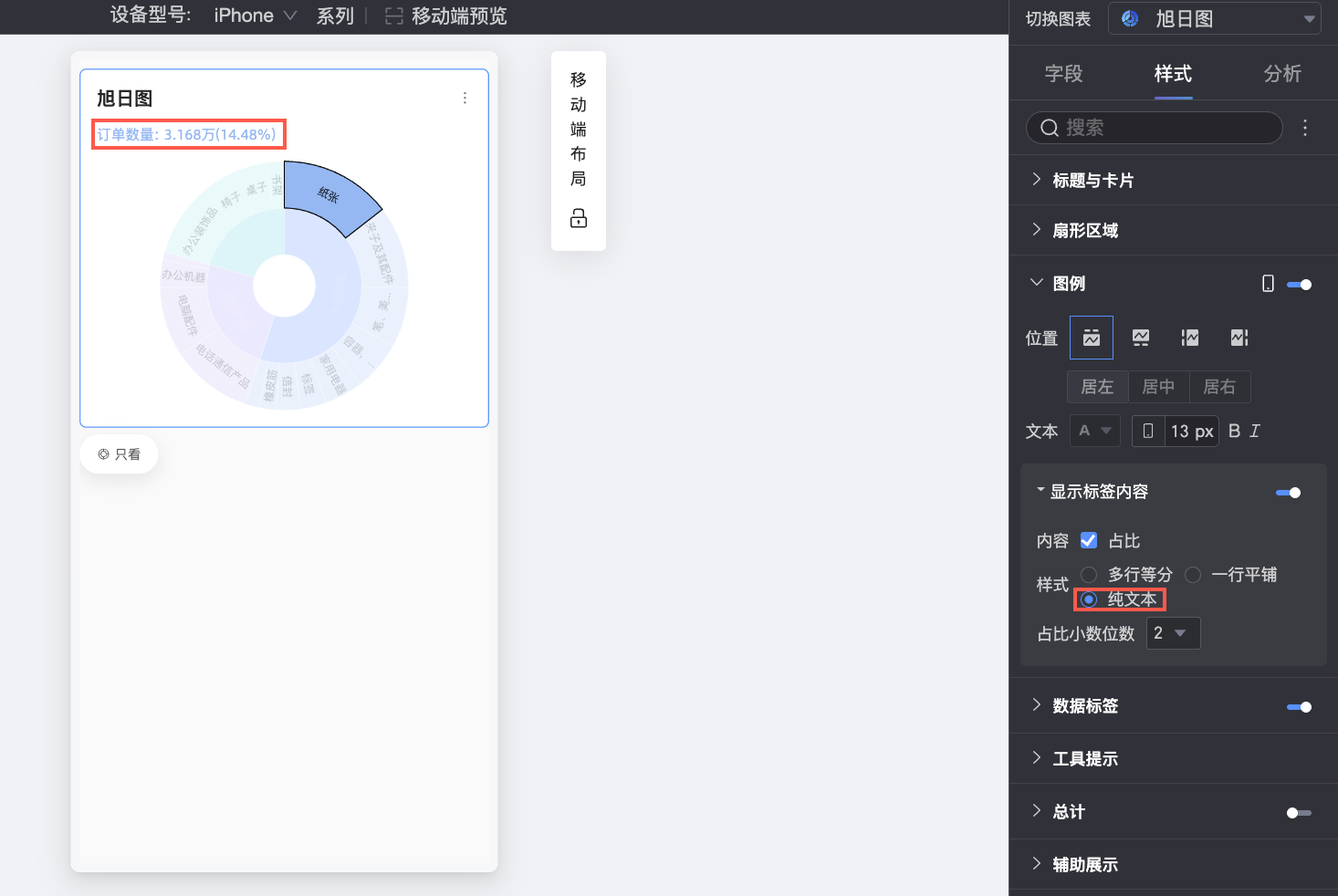

純文字：無表徵圖僅展示文字內容，且文字顏色將跟隨對應度量在圖表中的線條顏色。
佔比位置
當內容中選中了展示佔比資料，且樣式選擇為多行等分、一行平鋪時，您可以進一步設定佔比資料的顯示位置，支援選擇位於數值標籤的下方或右側。
文本樣式
當樣式選擇為多行等分、一行平鋪時，可進一步設定數值與佔比文本的樣式。
佔比小數位
當內容中選擇了顯示佔比資料時，可按需調整佔比的小數位元。
文本全量展示
當樣式選擇為多行等分、一行平鋪時，可能會遇到度量名稱過長而被隱藏的情況，此時如果您仍需要顯示完整的度量名稱，可勾選文本全量展示。
資料標籤
在資料標籤中，設定是否顯示資料標籤以及標籤樣式。
圖表配置項 | 配置項說明 |

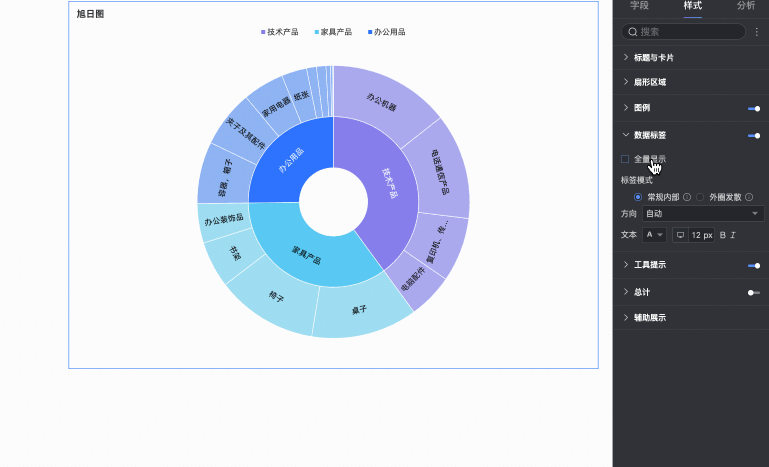

全量顯示 | 在相關標籤內容狀態為顯示的前提下，設定是否同時顯示所有標籤。 當標籤之間的位置相近、空間較小，此時標籤會重疊在一起。您可以通過關閉全量顯示，以達到視覺上的清晰效果。 |

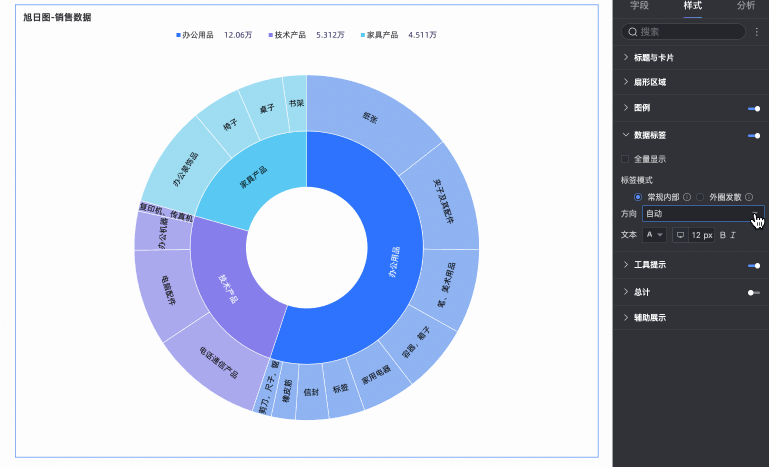

標籤模式 | 設定資料標籤的顯示模式，支援選擇常規內部、外圈發散。
|
方向 | 當標題模式為常規內部時，支援調整資料標籤文本的方向，可以選擇自動、徑向、切向。 |
文本 | 設定資料標籤中文本的樣式。 |
工具提示

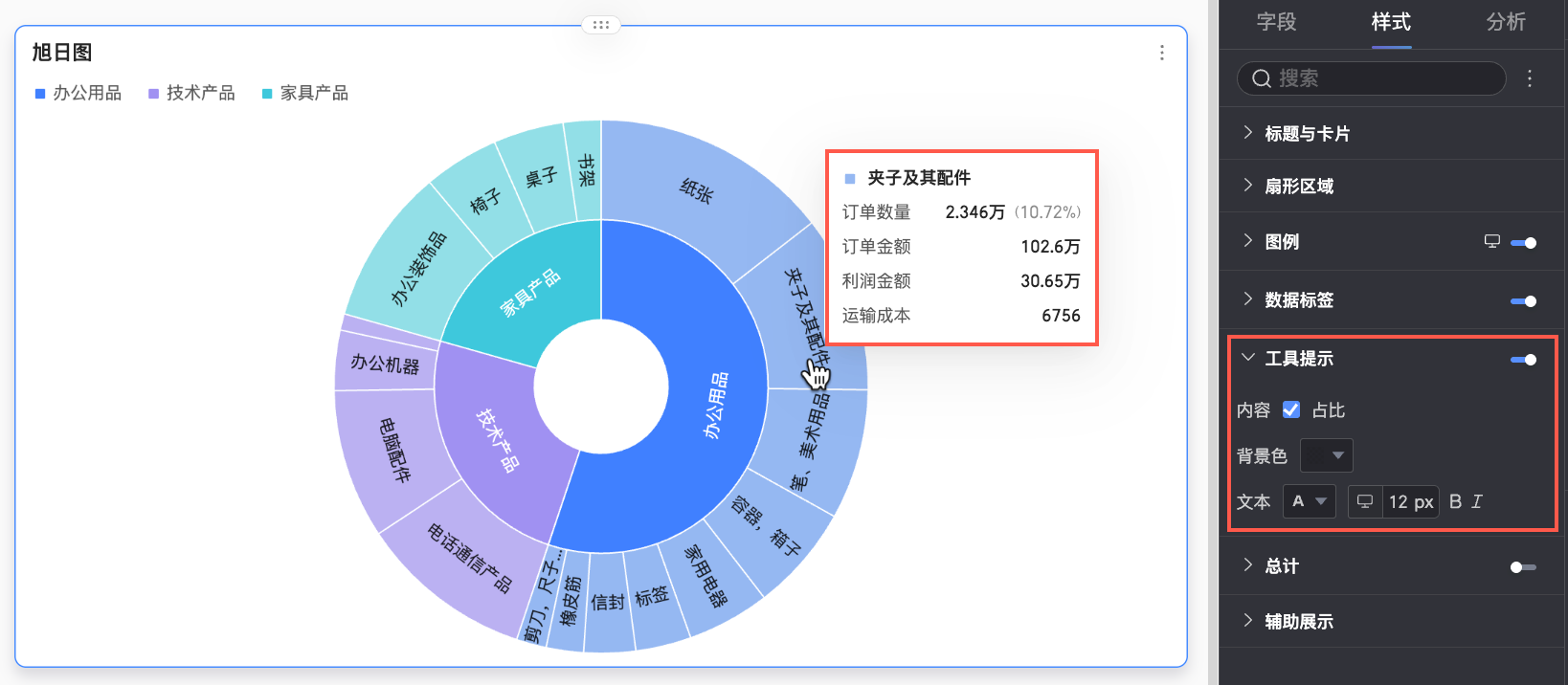

在工具提示中，點擊表徵圖即可開啟工具提示，並設定工具提示的樣式。
工具提示中顯示的欄位需在欄位面板下的工具提示/度量地區中配置。
圖表配置項 | 配置項說明 |
內容 | 選擇是否在工具提示中展示佔比資訊。 |
背景色 | 設定工具提示框的背景填充色。 |
文本 | 設定工具提示框中文本的樣式，支援設定字型顏色、大小、粗細及是否傾斜。 |

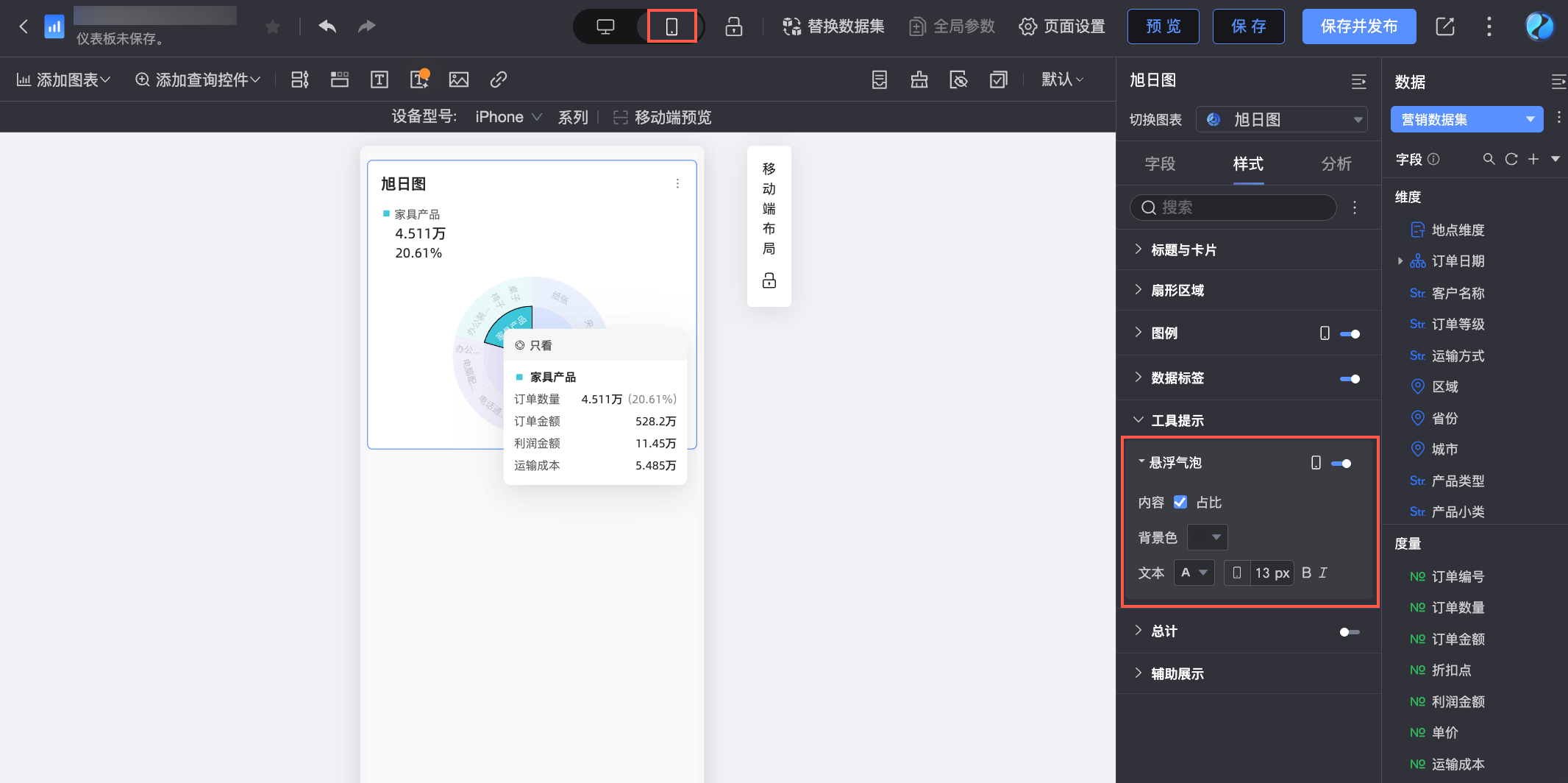

移動端工具提示 | PC端和移動端的工具提示開關相互獨立，您可以通過儀表板編輯頁面頂部的PC端/移動端切換按鈕（ |
）進入移動端編輯檢視，編輯移動端的工具提示。其中，字型大小支援PC端和移動端分別設定，其餘的樣式為統一配置。
總計

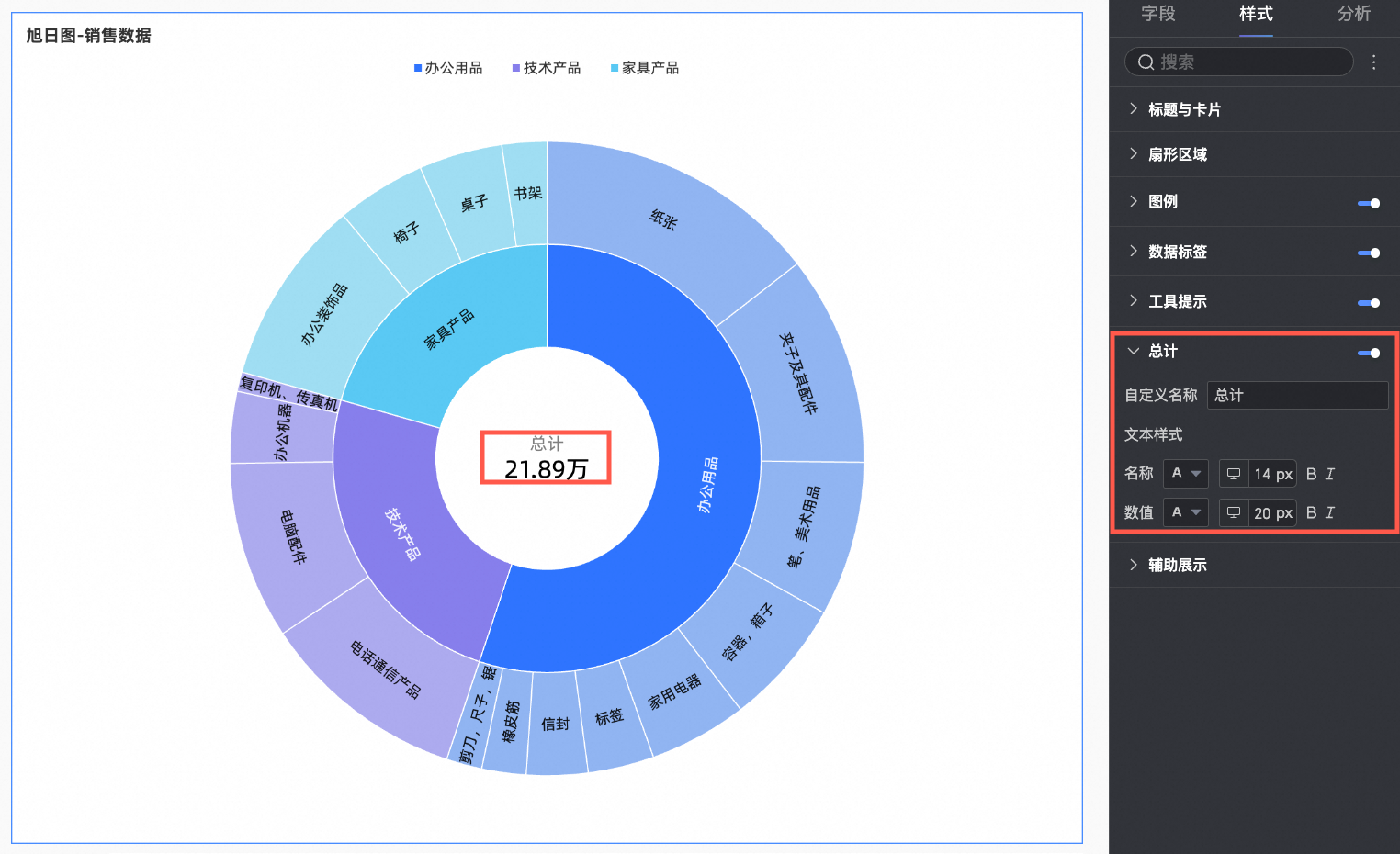

在樣式頁簽下的總計中，設定是否在圖表中展示當前度量欄位的總計資訊。
圖表配置項 | 配置項說明 |
自訂名稱 | 根據實際需求自訂輸入總計資訊的名稱。例如：年度總計、季度總計等。 |
文本樣式 | 設定總計名稱及數值的文本樣式。 |
輔助展示
在樣式頁簽下的輔助展示中，設定指標篩選展示。
圖表配置項 | 配置項說明 |
開啟指標篩選展示 | 設定是否開啟指標篩選展示，開啟後可以配置篩選器中預設選中的欄位。 |
圖表分析配置
圖表配置項 | 配置內容 | 配置項說明 |

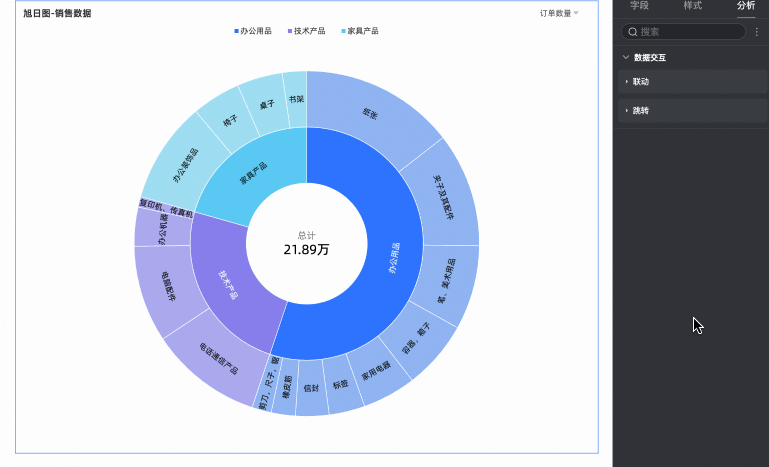

資料互動 | 只看 | 當只需要查看某個分類中的資料時，您可以點擊該分類的扇形地區，僅查看該分類下的資料分布情況。查看完成後，點擊圖表中心空白地區，或標題旁按鈕取消只看。 |
聯動 | 當需要分析的資料存在於不同的圖表，您可以通過圖表聯動，把多個圖表關聯起來，形成聯動進行資料分析。具體設定請參見聯動。 | |
跳轉 | 當需要分析的資料存在於多個儀表板時，您可以通過儀表板跳轉，把多個儀表板關聯起來，進行資料分析。跳轉包含產品內跳轉、頁面內組件和外部連結三種方式。具體設定請參見跳轉。 |
