Quick BI：飛線地圖

前提條件

已建立資料大屏。具體操作請參見建立資料大屏。

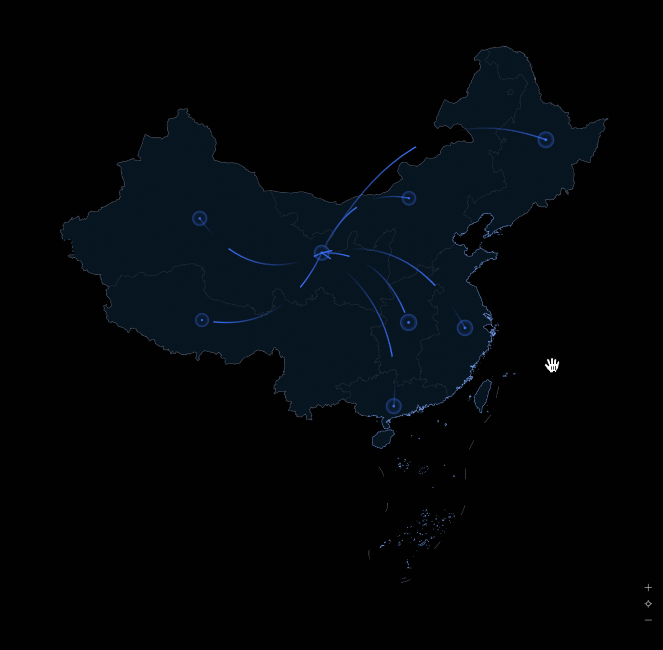

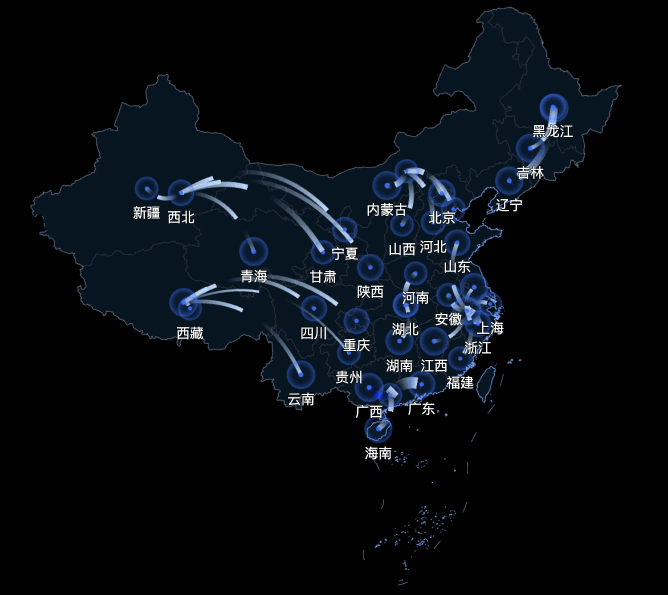

效果圖

圖表欄位配置

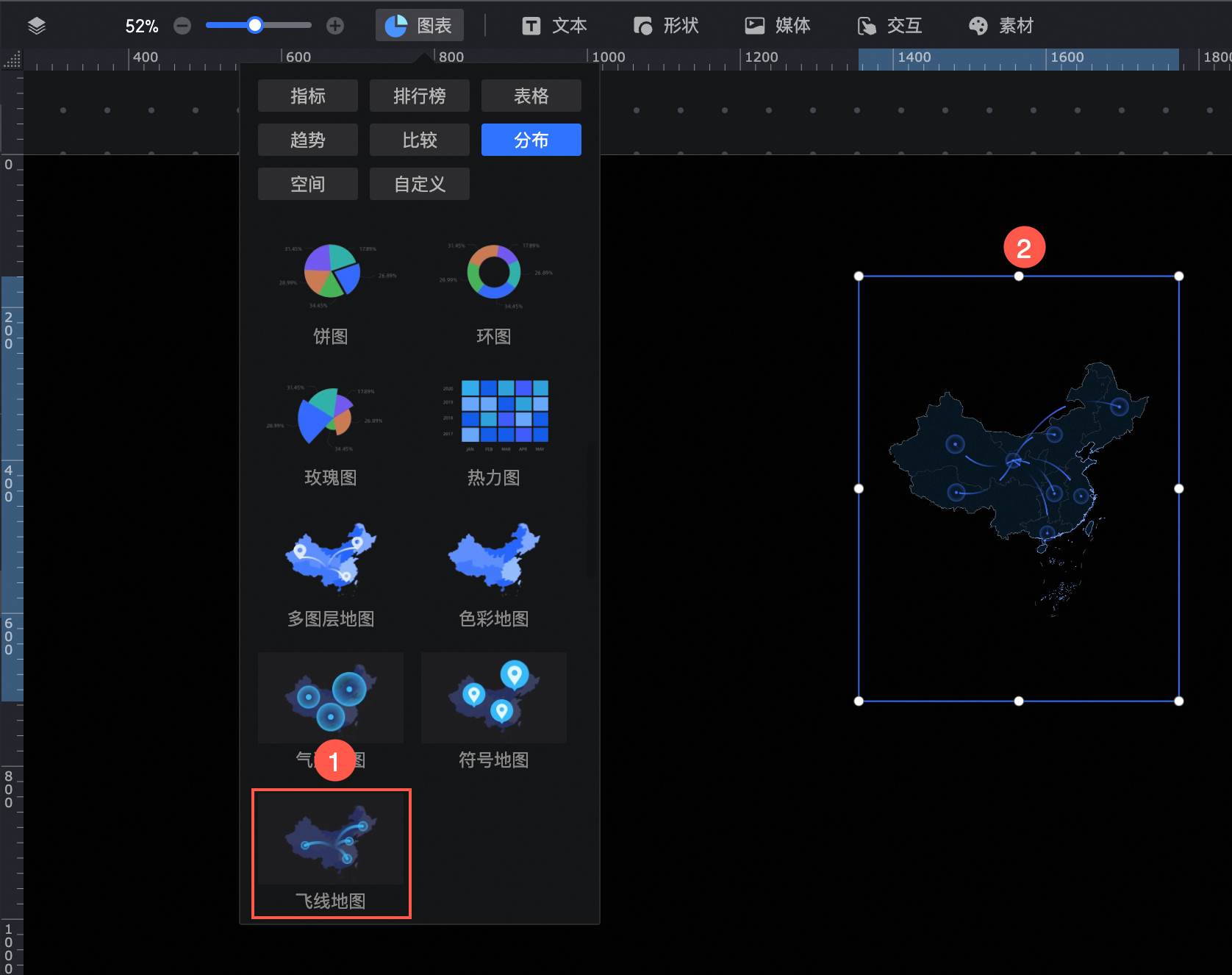

1. 在組件庫地區的圖表中，找到飛線地圖並拖至畫布中。



2. 在欄位標籤頁，選擇需要的維度欄位和度量欄位：

   • 地理資訊支援通過地區名稱和經緯度兩種方式建立。

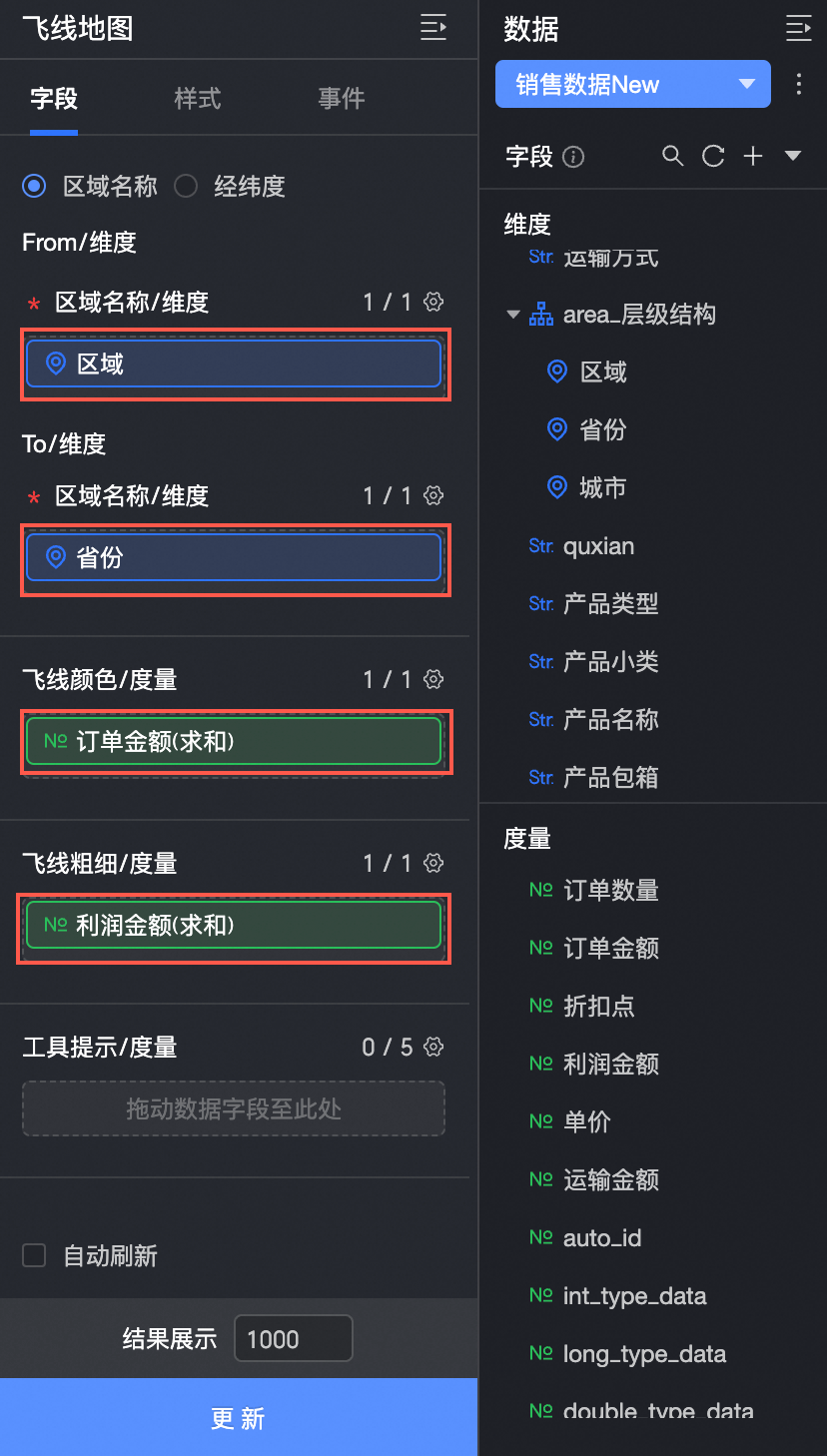

     若選擇地區名稱，雙擊或拖拽地區至From/維度中的地區名稱/維度，雙擊或拖拽省份至To/維度中的地區名稱/維度。雙擊或拖拽訂單金額至飛線顏色/度量，雙擊或拖拽利潤金額至飛線粗細/度量。

     若選擇經緯度，雙擊或拖拽經度欄位和緯度欄位至From/維度及To/維度的經緯度/維度。雙擊或拖拽訂單金額至飛線顏色/度量，雙擊或拖拽利潤金額至飛線粗細/度量。位置標籤/維度選填。



3. 您還可以對資料進行以下操作：



   • 大量設定欄位格式（①），詳細操作請參見大量設定欄位樣式。

   • 設定欄位過濾（②），詳細操作請參見篩選資料。

   • 設定自動重新整理資料（③），詳細操作請參見定時重新整理資料。

   • 切換資料集（④），詳細操作請參見切換資料集。

   • 編輯資料集（⑤），詳細操作請參見編輯資料集。

   • 加工資料（⑥），詳細操作請參見建立計算欄位、建立分組維度和建立預留位置。

   • 複製欄位（⑦），詳細操作請參見複製轉維度。

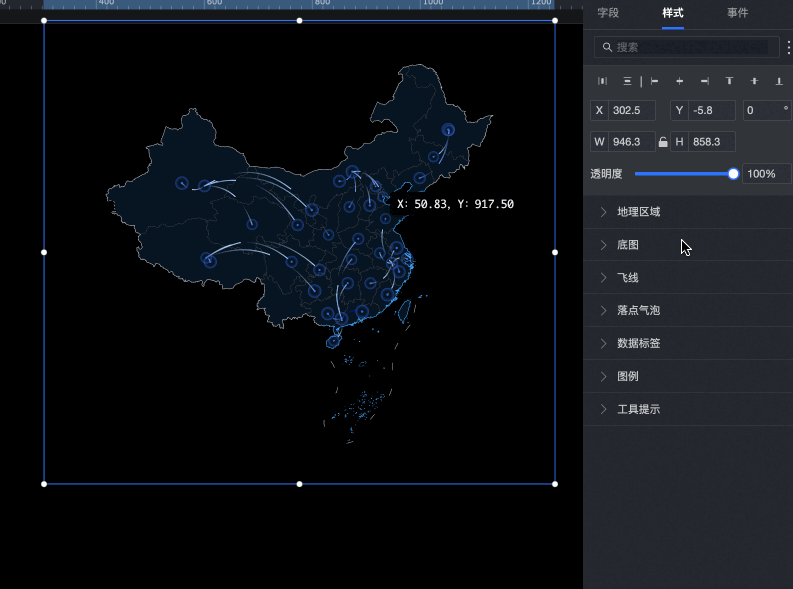

圖表樣式配置

下面為您介紹圖表的樣式配置，圖表通用的樣式配置請參見配置圖表樣式。

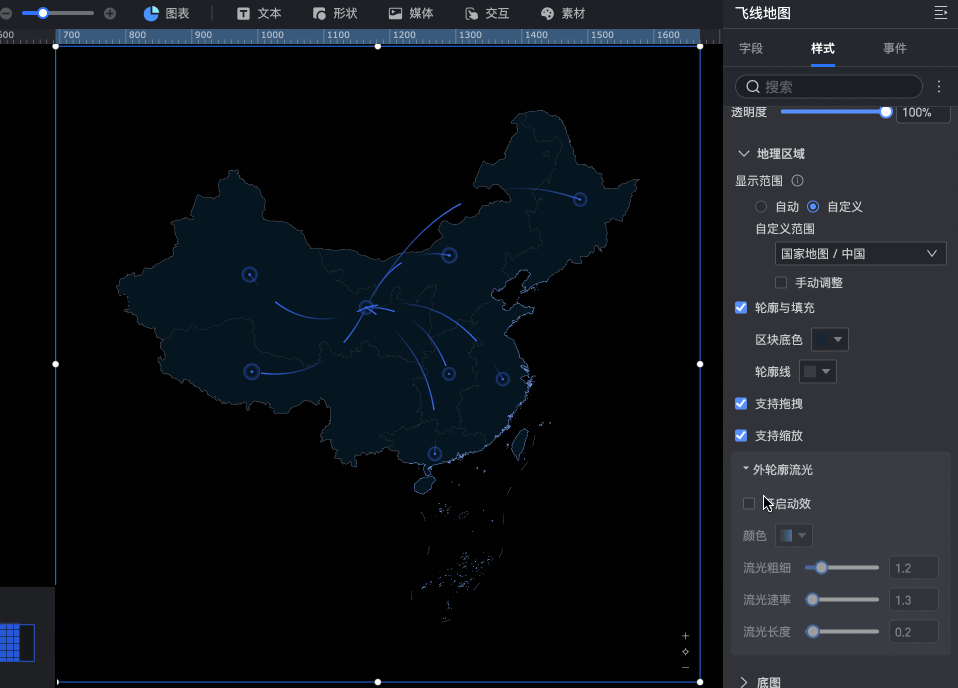

1. 地圖地區

   您可以在配置區對組件進行如下設定：

   • 顯示範圍中，可以選擇自動或自訂。

     說明

     • 自動顯示將根據資料範圍自動調整，自訂顯示可手動設定範圍。互動式分析情境均會按資料範圍自動顯示。

     • 自訂顯示範圍目前僅支援全球洲和國家；中國的地區、省份、市。



     同時也支援手動調整。開啟後會自動產生當前的中心點和縮放值，並且可以手動修改調整。

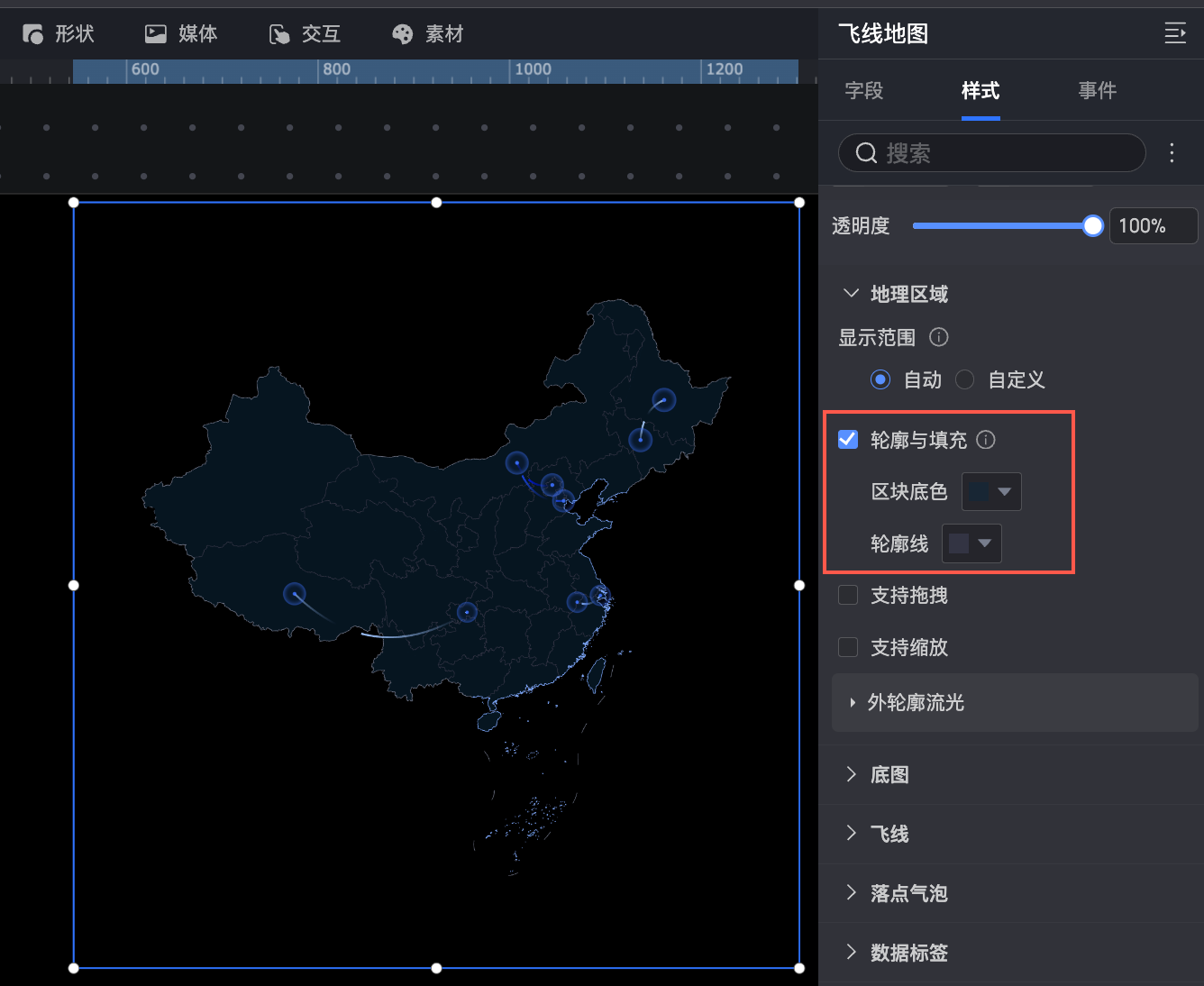

   • 輪廓與填充中，可以配置區塊底色和輪廓線的顏色。

     說明

     部分地區暫不支援顯示輪廓。



   • 勾選支援拖拽和支援縮放以後在預覽大屏時，可實現拖拽和縮放圖表的操作。



   • 外輪廓流光中，支援選擇是否開啟，開啟後支援設定流光顏色（純色/漸層）、粗細、速率以及長度。

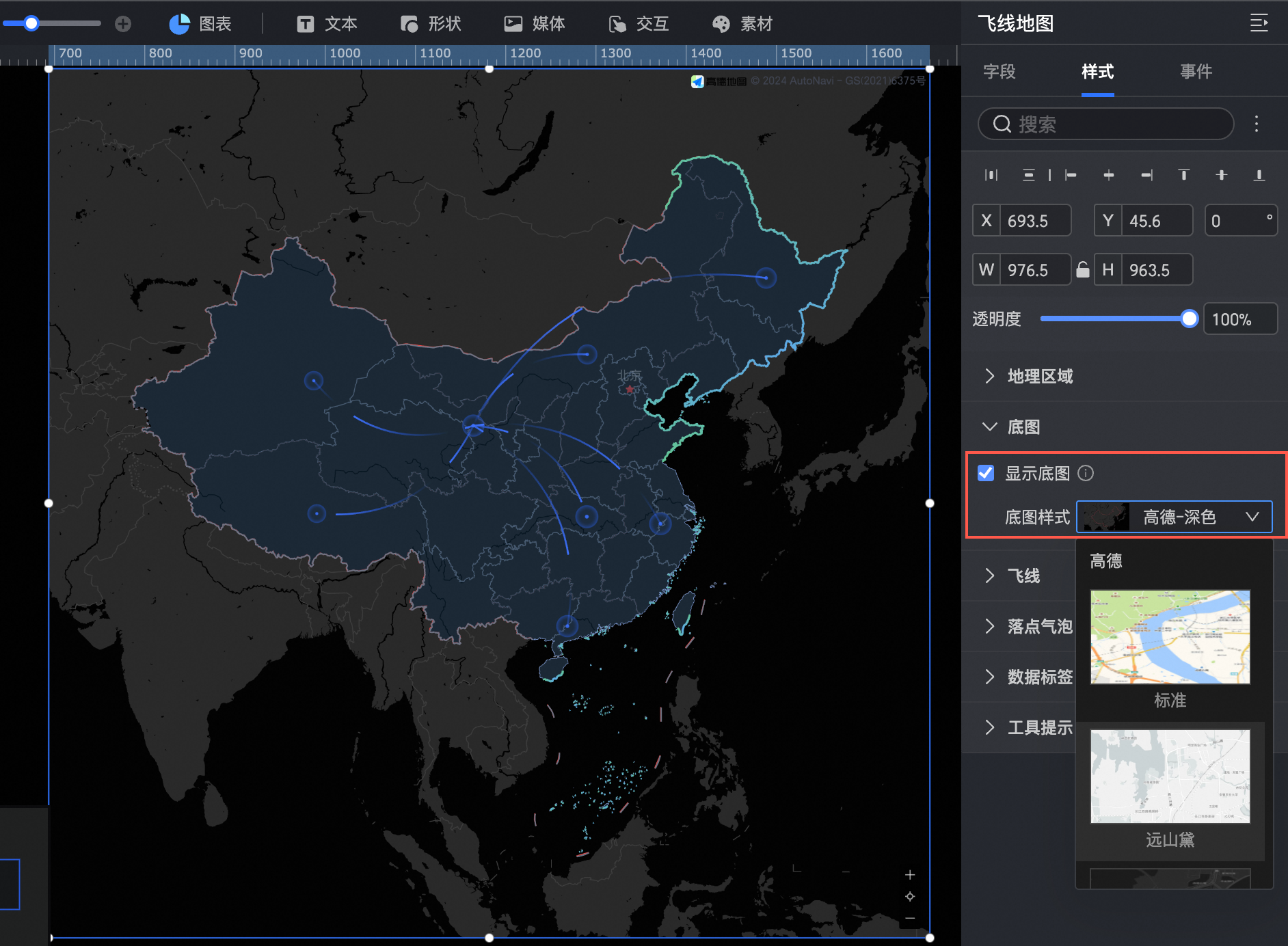

2. 顯示底圖中，支援多種樣式的高德底圖展示。



3. 飛線

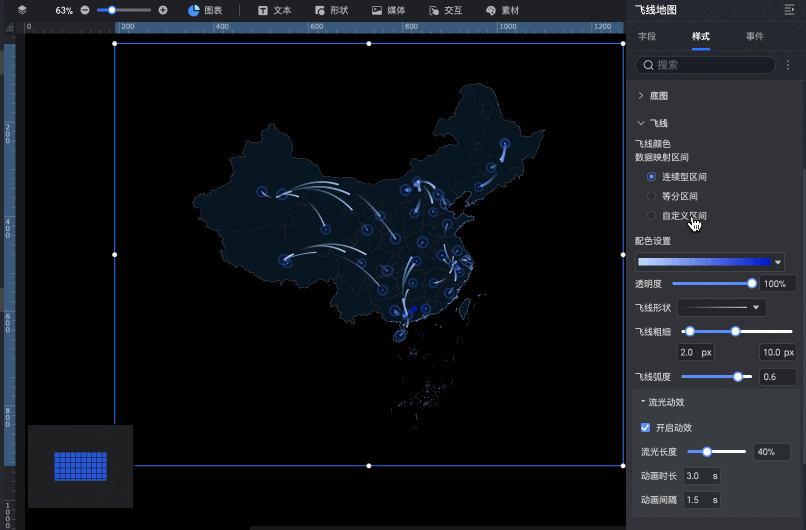

   在飛線地區中，您可以設定資料對應區間、飛線顏色、透明度、飛線形狀、粗細、弧度以及流光動效。

   開啟流光動效後，可以設定動畫的時間長度以及間隔。

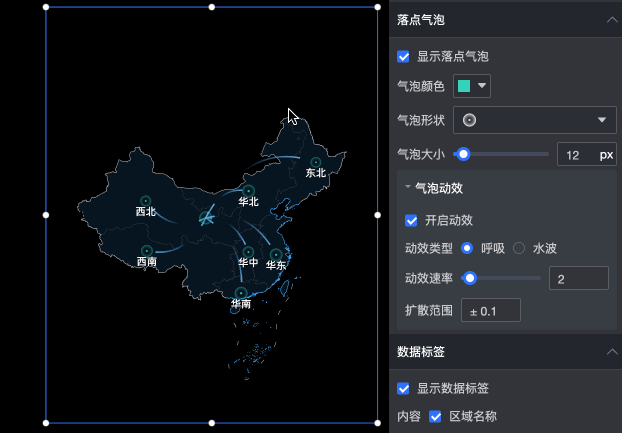

4. 落點氣泡

   您可以選擇是否開啟落點氣泡，開啟後可以設定氣泡的顏色、形狀、大小以及氣泡動效。

   開啟氣泡動效後，可以設定氣泡的動效類型（呼吸/水波）、動效速率、擴散範圍、波紋環數。



5. 資料標籤

   勾選顯示資料標籤後，您可以在配置區對組件進行如下設定：

   • 標籤展示形式：支援智能顯示和全量顯示，其中智能顯示適用於地名較多的情況。

   • 內容：

     通過地區名稱模式建立地圖，支援顯示地區名稱。

     通過經緯度模式建立地圖，支援顯示經緯度。如配置了位置標籤/維度，也可以同時顯示位置標籤。

   • 標籤展示形式：支援智能顯示和全量顯示，其中智能顯示適用於地名較多的情況。

   • 位置：預設自動，支援展示選擇氣泡上方、氣泡下方和氣泡中心。

   • 文字樣式：對資料標籤地區名稱、經緯度的文字樣式進行設定。



6. 圖例

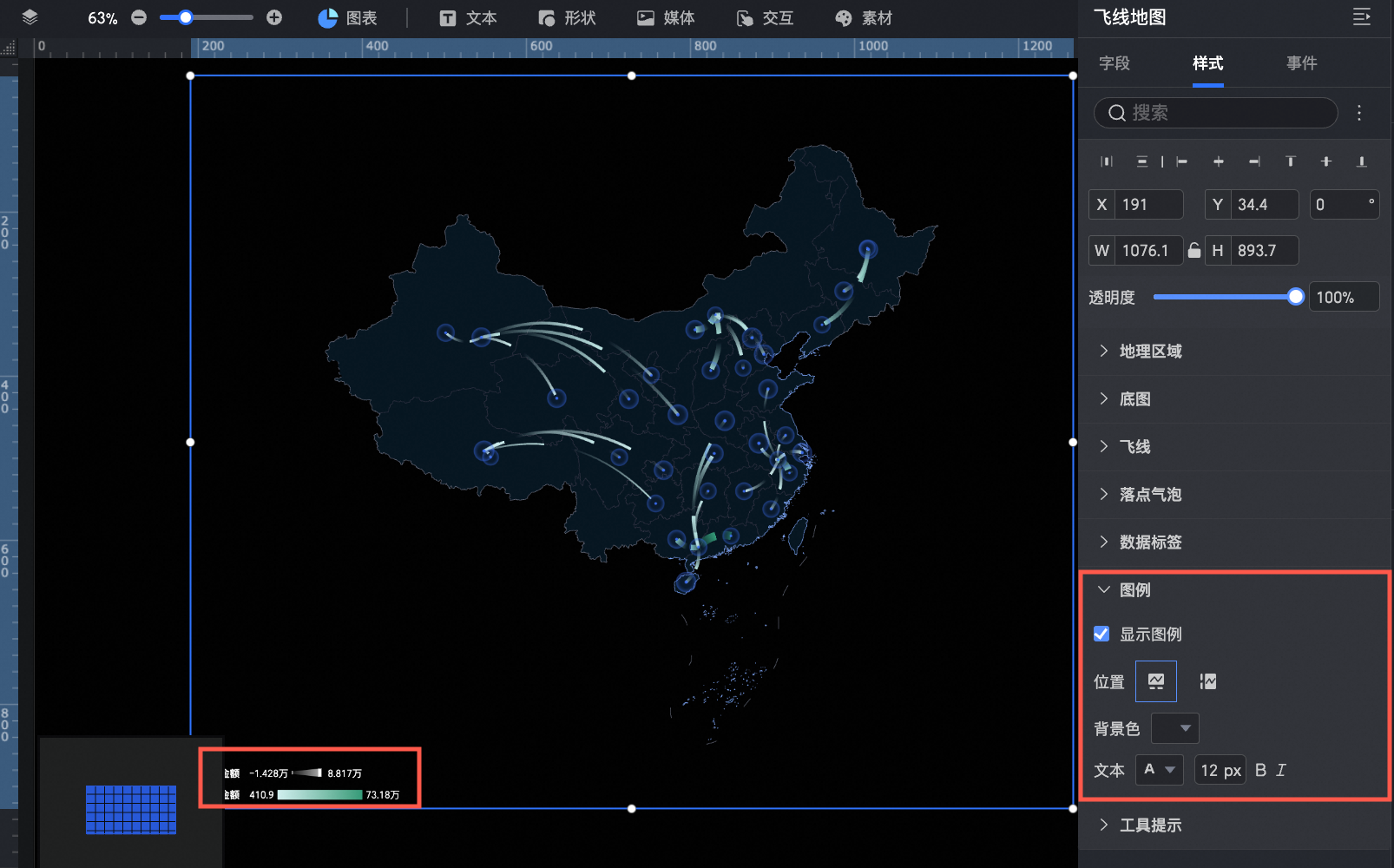

   在圖例中，設定是否顯示圖例、圖例位置、背景色、文本樣式。



7. 工具提示

   在工具提示中，支援設定開啟工具提示。

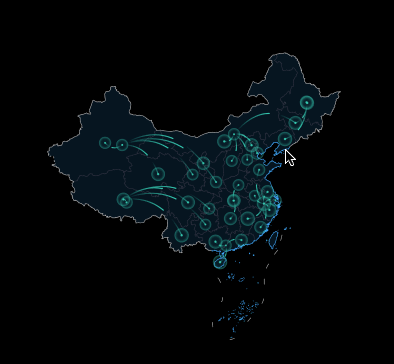

   開啟工具提示，滑鼠hover在區塊時進行展示。



   圖表事件配置

   配置項	名稱	配置圖	說明
   圖層事件	開啟連結跳轉		圖層事件中可以選擇開啟連結跳轉、點擊彈出圖層、點擊跳轉頁面三種方式。具體設定請參見設定點擊事件。
