Quick BI：符號地圖

前提條件

已建立資料大屏。具體操作請參見建立資料大屏。

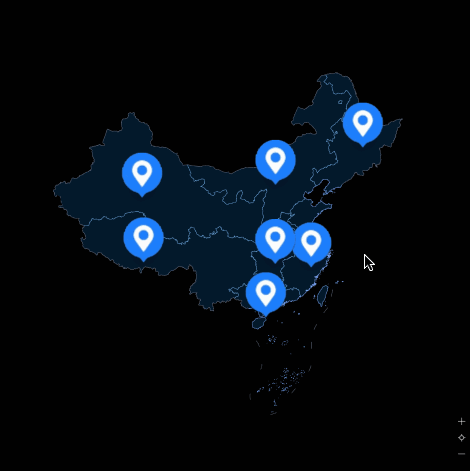

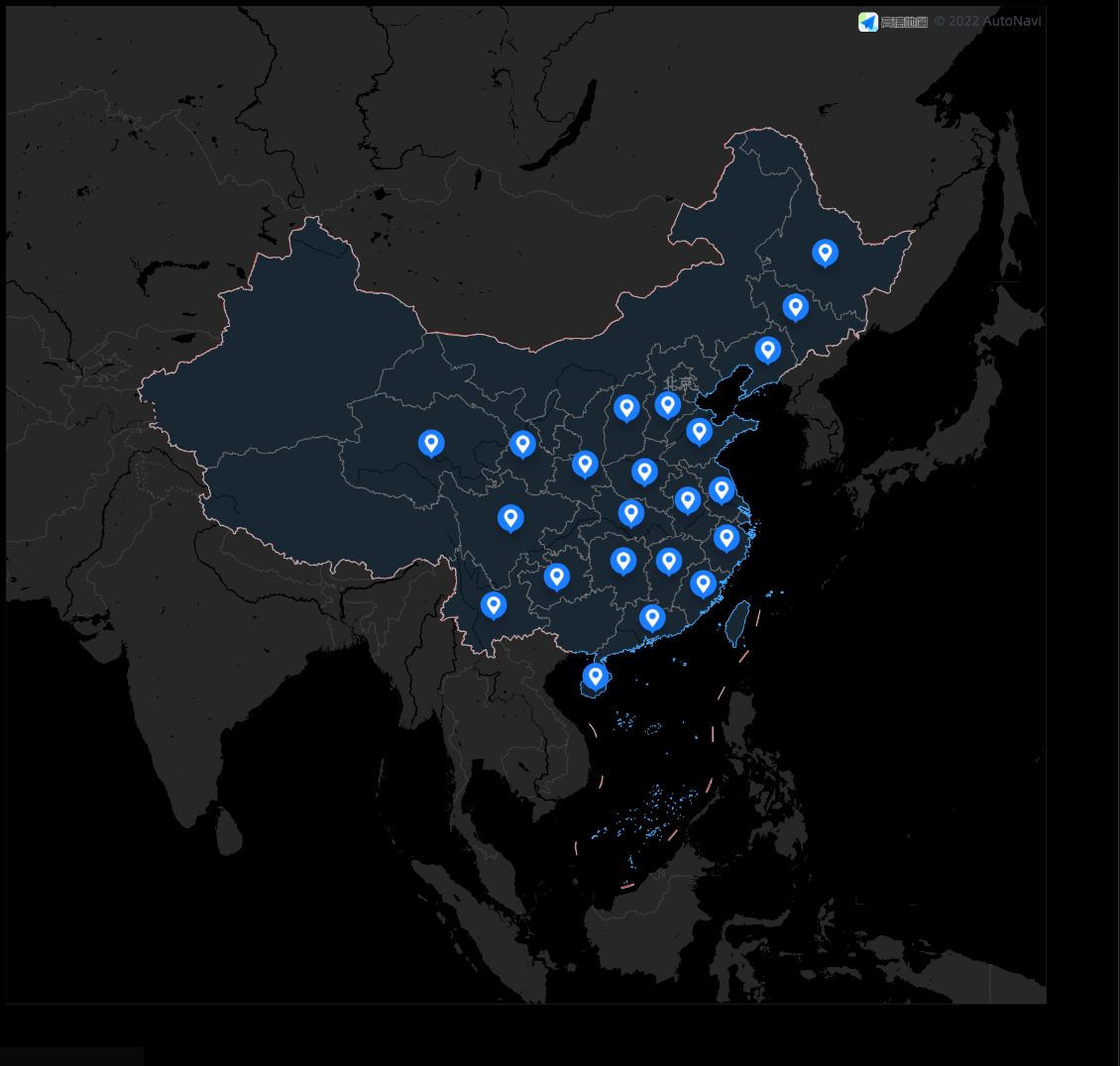

效果圖

圖表欄位配置

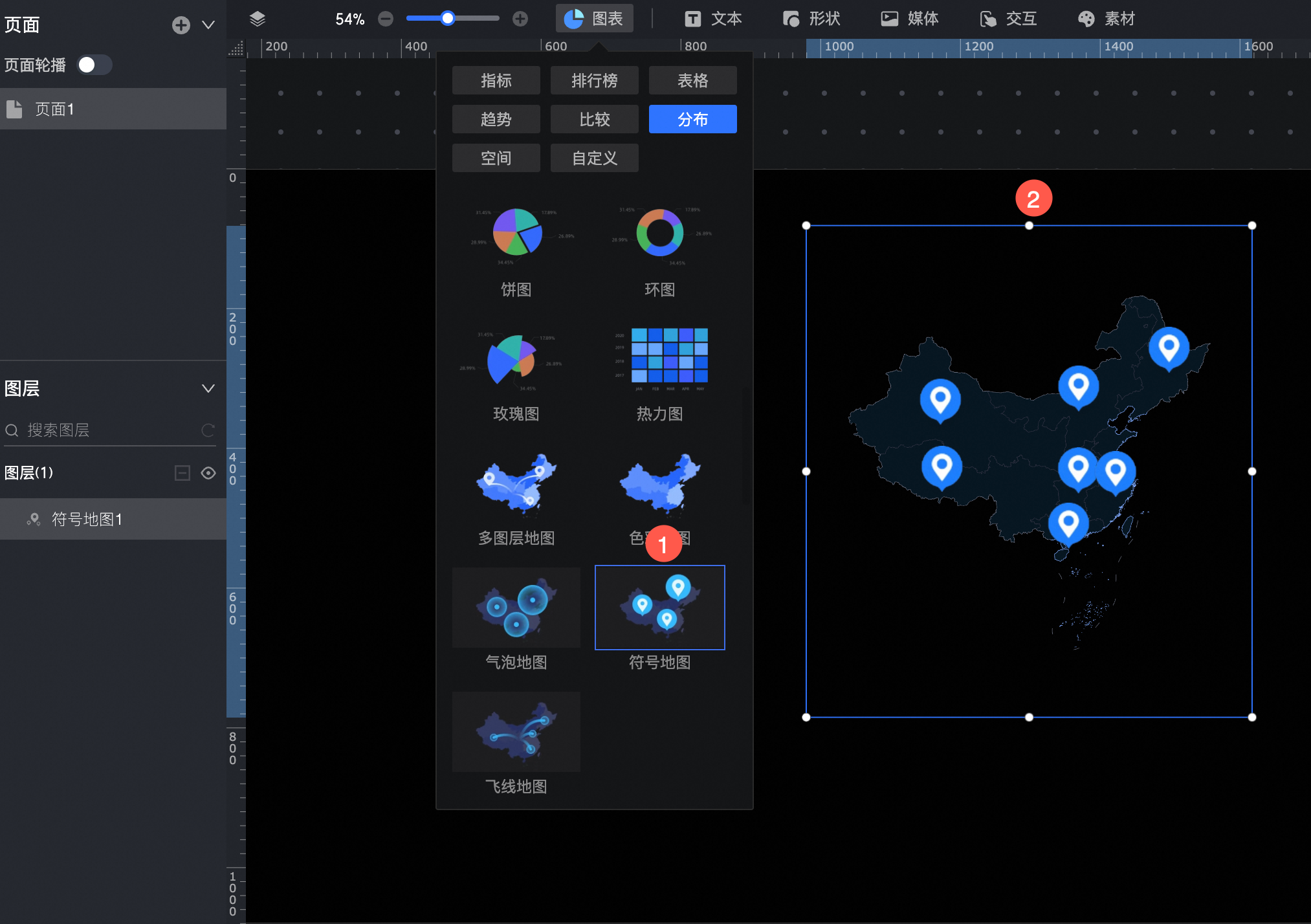

1. 在組件庫地區的圖表中，找到符號地圖並拖至畫布中。

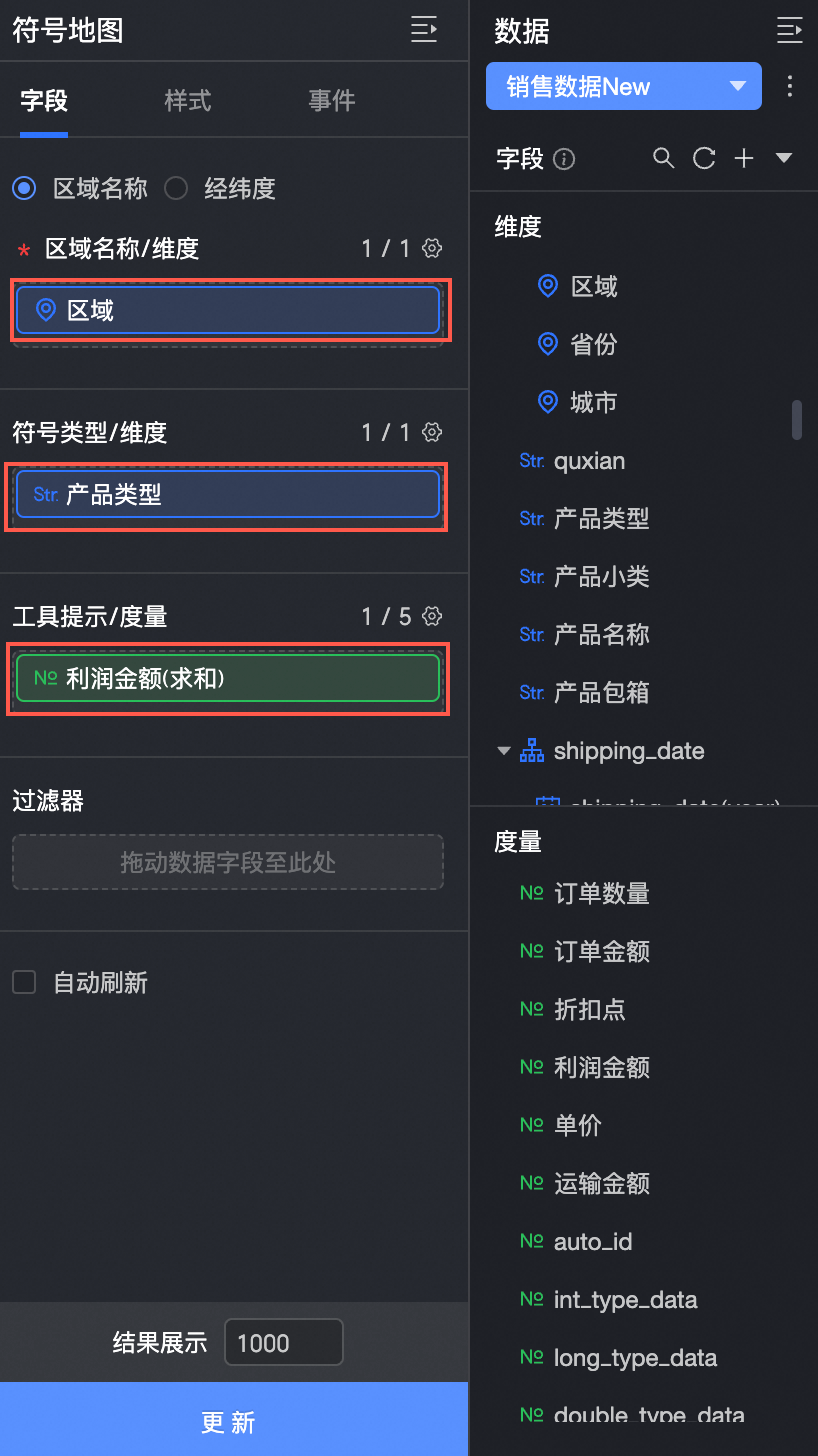

2. 在欄位標籤頁，選擇需要的維度欄位和度量欄位：

   • 地理資訊支援通過地區名稱和經緯度兩種方式建立。

     若選擇地區名稱，雙擊或拖拽地區至地區名稱/維度。

     若選擇經緯度，雙擊或拖拽經度欄位和緯度欄位至經緯度/維度；位置標籤/維度選填。

   • 符號類型根據選擇的維值產生不同的符號樣式，雙擊或拖拽產品類型至符號類型/維度。

   • 選擇度量列表中的利潤金額雙擊或拖拽至工具提示/度量。

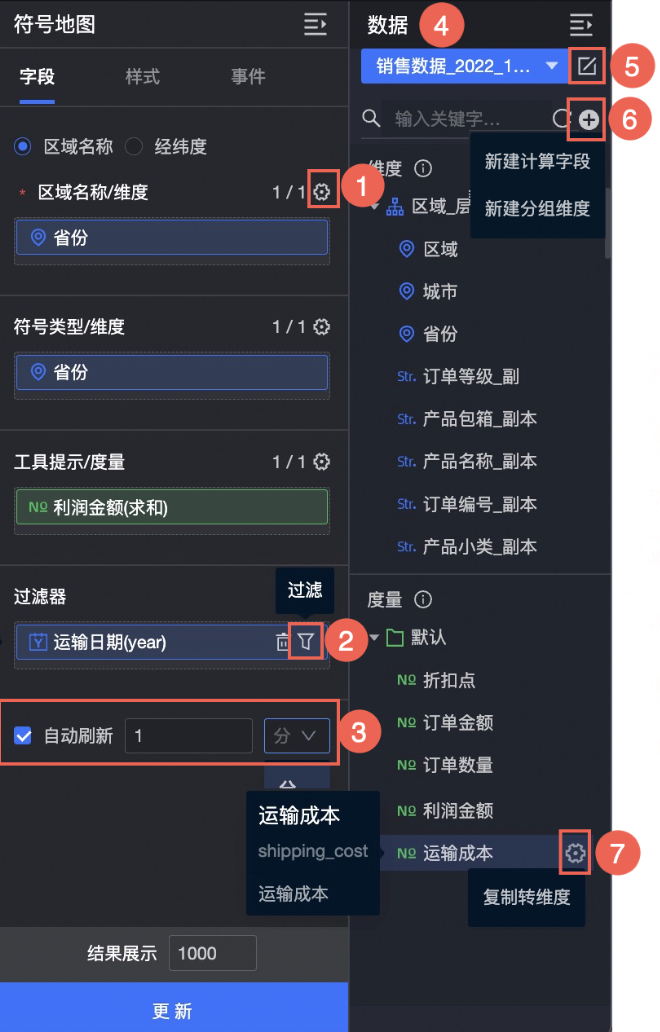

3. 您還可以對資料進行以下操作：

   • 大量設定欄位格式（①），詳細操作請參見大量設定欄位樣式。

   • 設定欄位過濾（②），詳細操作請參見篩選資料。

   • 設定自動重新整理資料（③），詳細操作請參見定時重新整理資料。

   • 切換資料集（④），詳細操作請參見切換資料集。

   • 編輯資料集（⑤），詳細操作請參見編輯資料集。

   • 加工資料（建立計算欄位、建立分組維度⑥），詳細操作請參見建立計算欄位和建立分組維度。

   • 複製欄位（⑦），詳細操作請參見複製轉維度。

圖表樣式配置

下面為您介紹圖表的樣式配置，圖表通用的樣式配置請參見配置圖表樣式。

1. 地理地區

   您可以在配置區對組件進行如下設定：

   • 顯示範圍中，可以選擇自動或自訂。

     說明

     • 自動顯示將根據資料範圍自動調整，自訂顯示可手動設定範圍。互動式分析情境均會按資料範圍自動顯示。

     • 自訂顯示範圍目前僅支援全球洲和國家；中國的地區、省份、市。



     同時也支援手動調整。開啟後會自動產生當前的中心點和縮放值，並且可以手動修改調整。

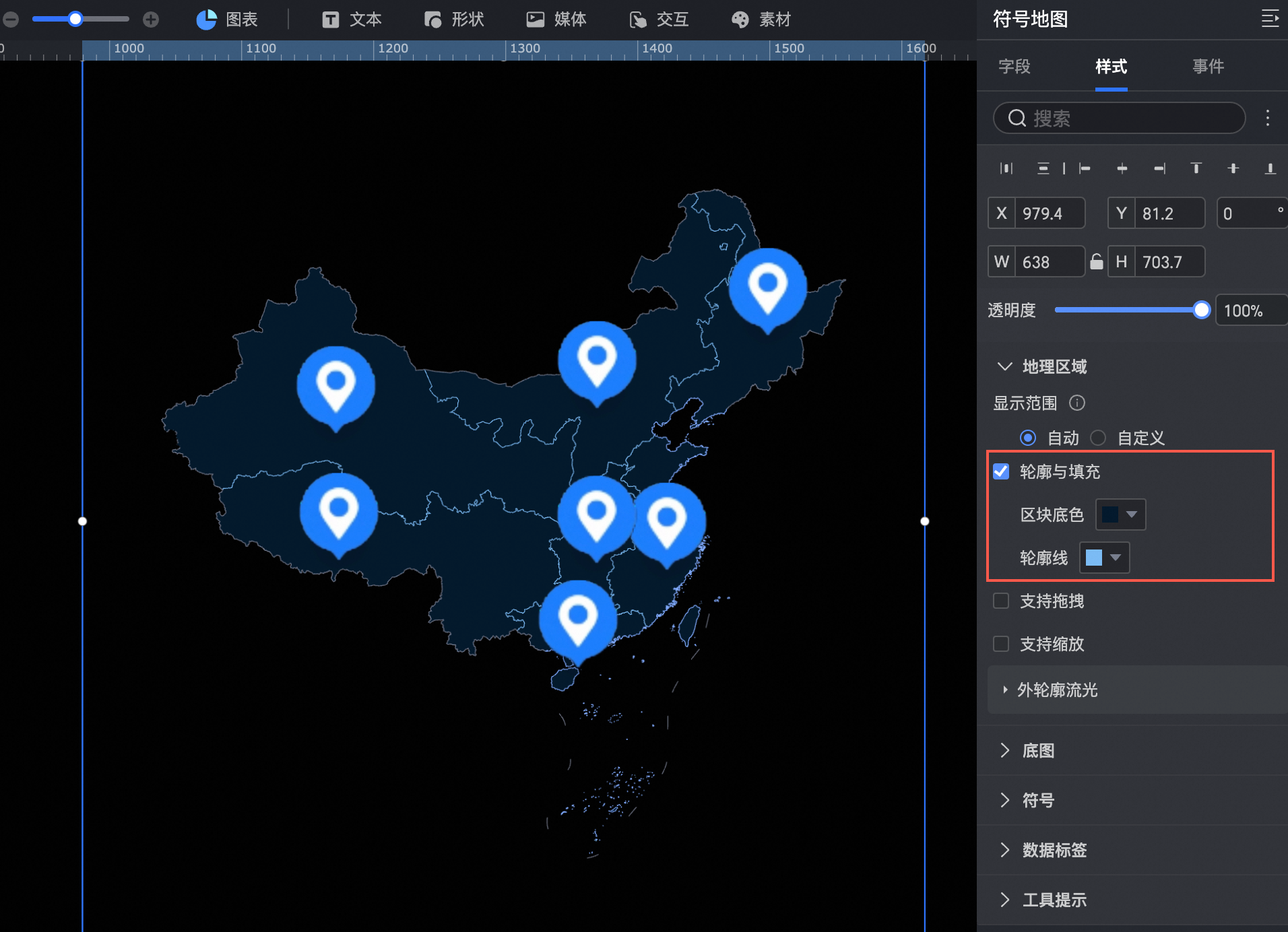

   • 輪廓與填充中，可以配置區塊底色和輪廓線的顏色。

     說明

     部分地區暫不支援顯示輪廓。

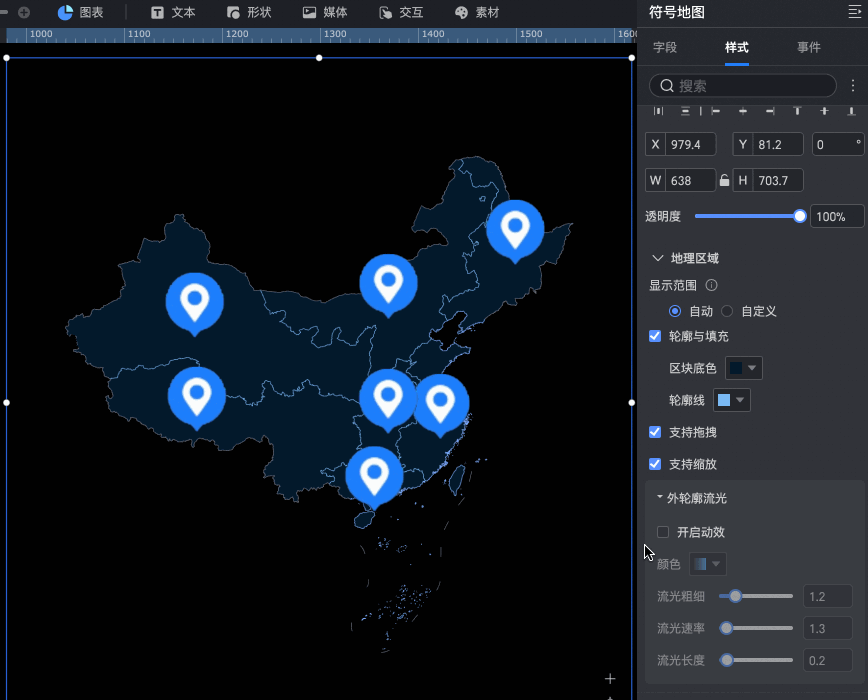

   • 勾選支援拖拽和支援縮放以後在預覽大屏時，可實現拖拽和縮放圖表的操作。



   • 外輪廓流光中，支援選擇是否開啟，開啟後支援設定流光顏色（純色/漸層）、粗細、速率以及長度。

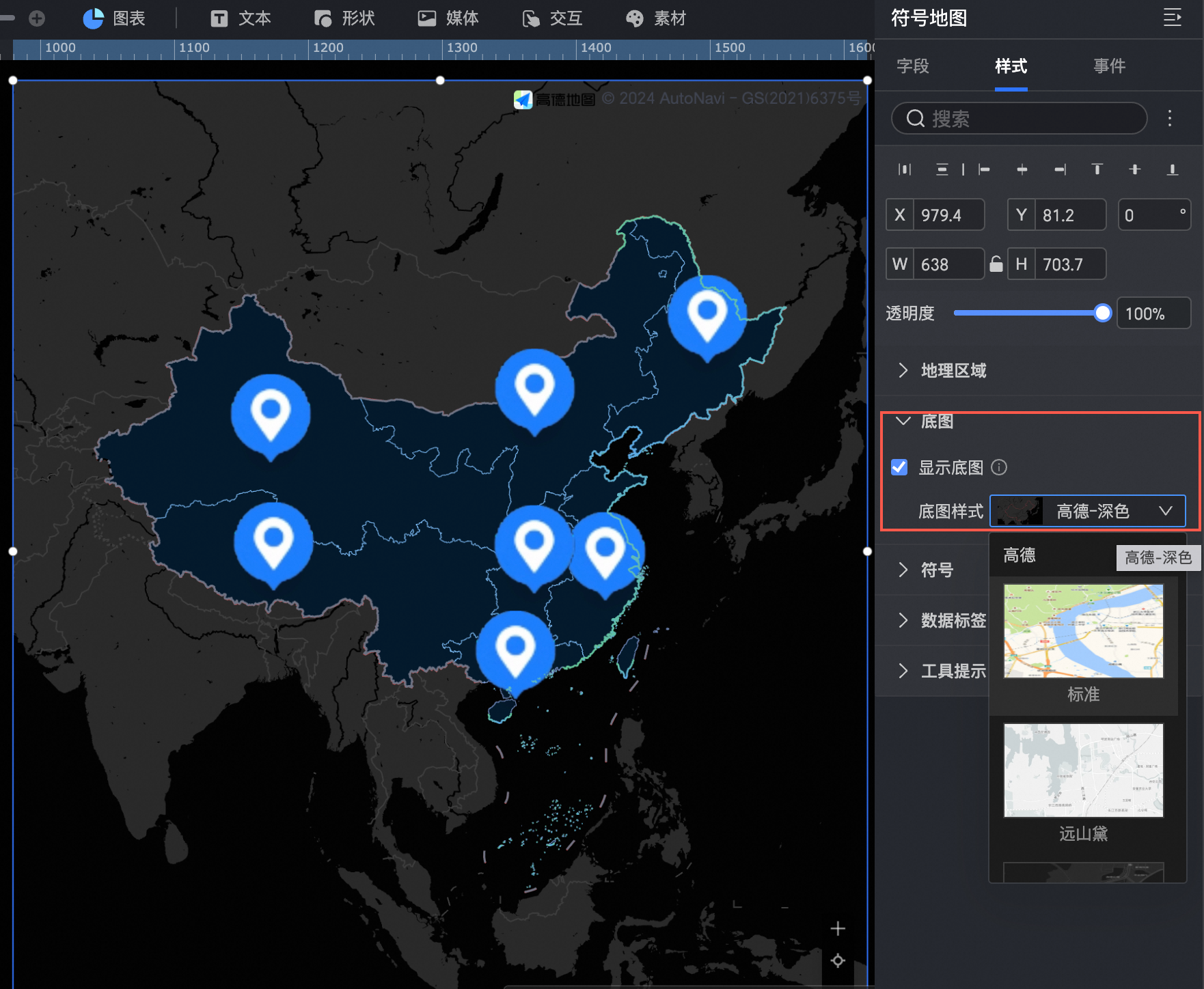

2. 底圖

   顯示底圖中，支援多種樣式的高德底圖展示。

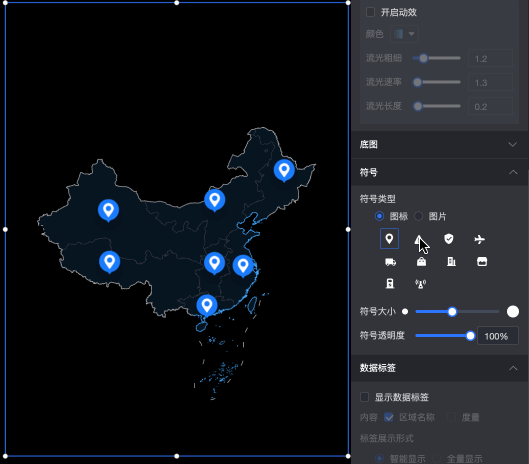

3. 符號

   在符號中，設定符號類型、符號大小、符號透明度。

   • 符號類型：

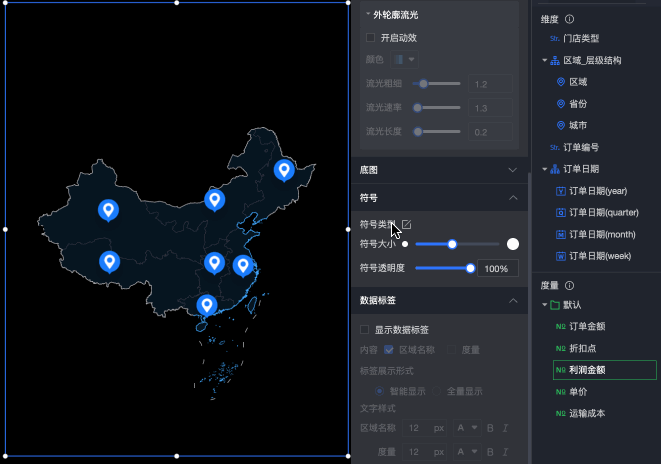

     • 當欄位配置地區已配置符號類型/維度時，會根據選擇的維值自動產生符號樣式，在該地區支援修改符號類型。該例中符號類型配置了門店類型欄位，對於不同地區的直營店、加盟店兩種類型設定不同的符號類型。如下圖：



     • 當欄位配置地區未配置符號類型/維度時，支援手動選擇表徵圖以及上傳圖片連結。



   • 符號大小：您可以拖動圓圈改變符號的大小。



   • 符號透明度：您可以拖動圓圈改變符號的透明度。

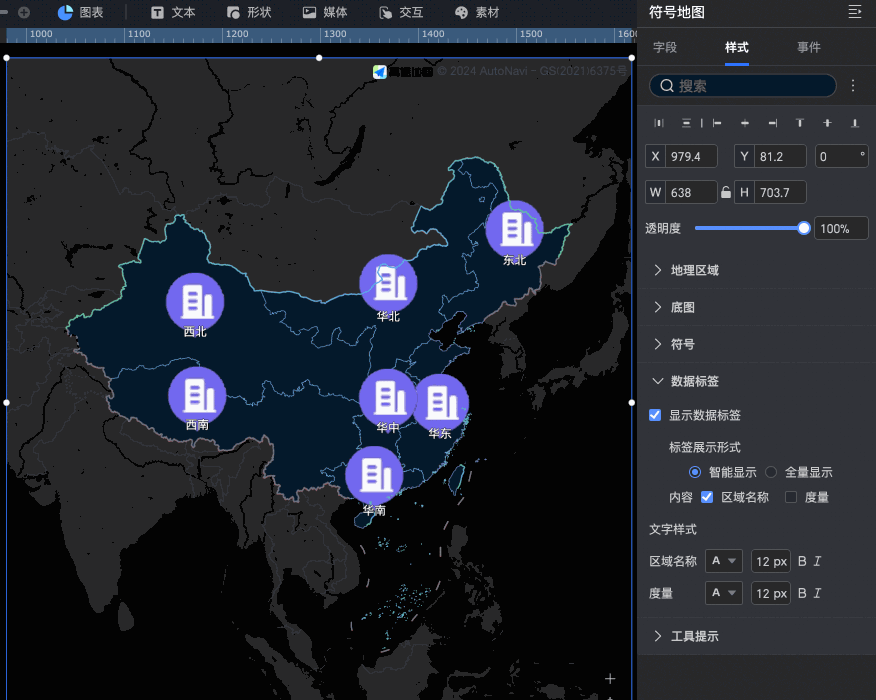

4. 資料標籤

   您可以在配置區對組件進行如下設定：

   • 顯示資料標籤：

     通過地區名稱模式建立地圖，支援同時顯示地區名稱和度量。

     通過經緯度模式建立地圖，支援同時顯示經緯度和度量。如配置了位置標籤/維度，也可以同時顯示位置標籤。



   • 標籤展示形式：支援智能顯示和全量顯示，其中智能顯示適用於地名較多的情況。



   • 文字樣式：對資料標籤地區名稱、經緯度、度量的文字樣式進行設定。

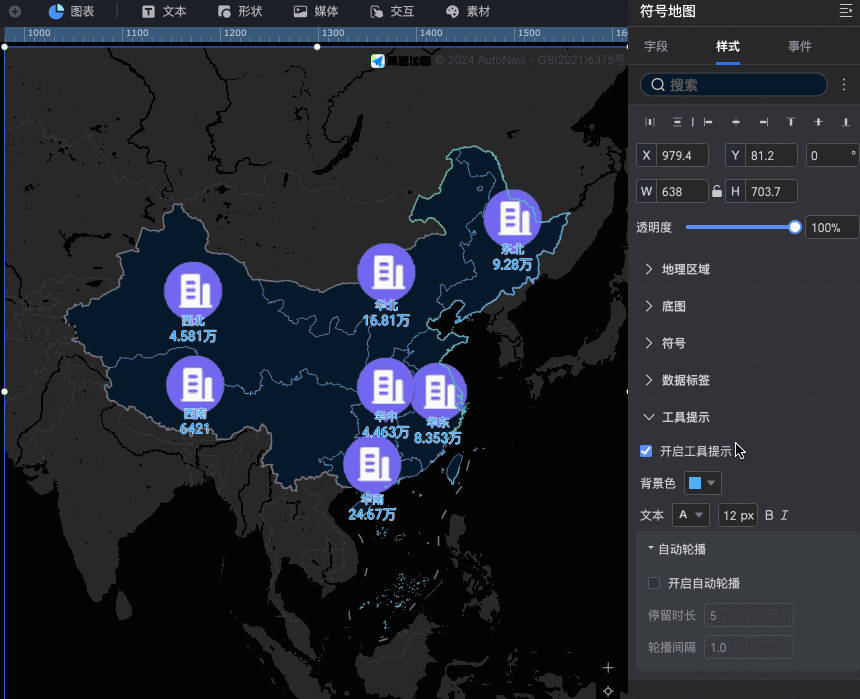

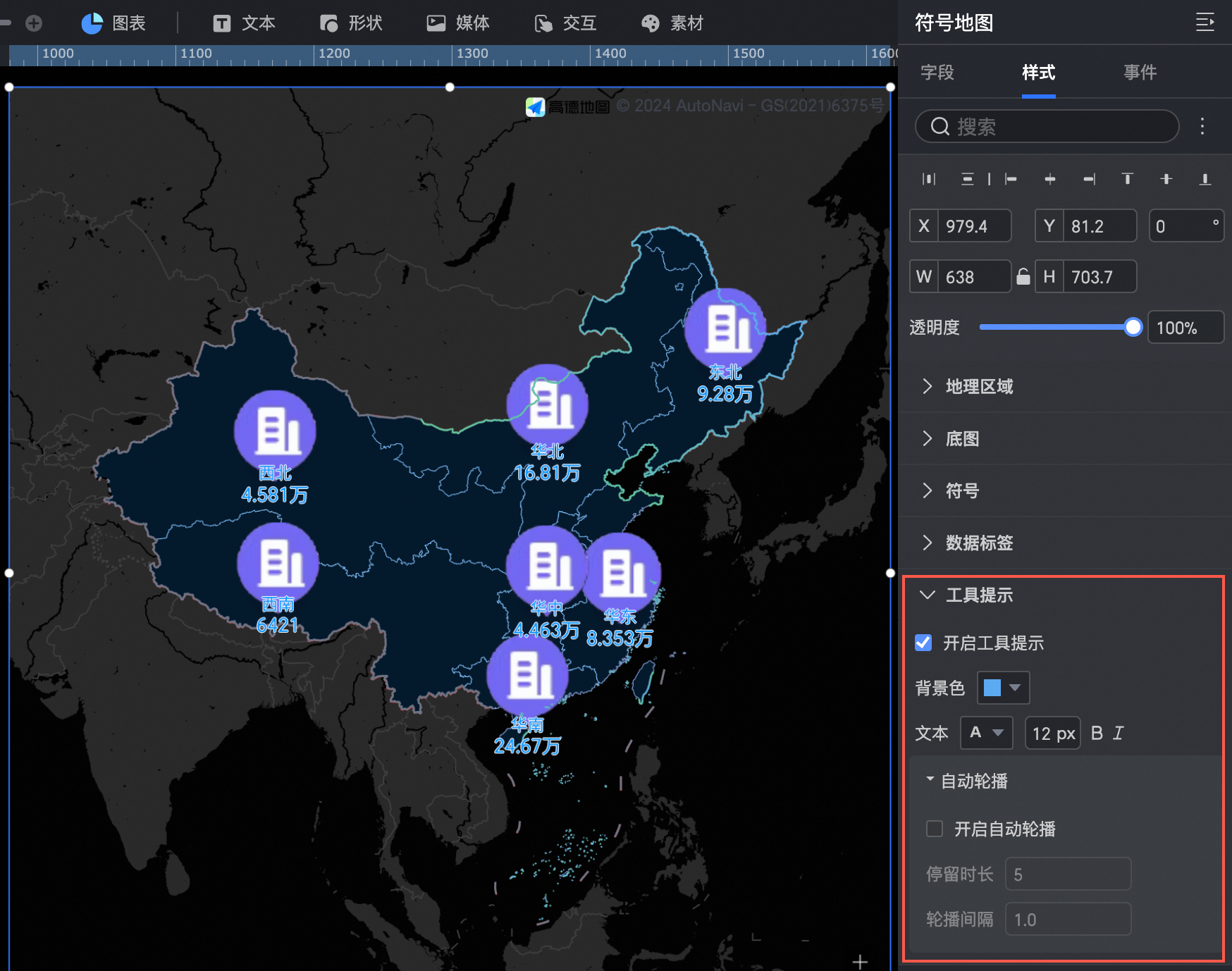

5. 工具提示

   在工具提示中，支援設定背景色、文本、開啟工具提示、輪播。



   配置時預設開啟工具提示，滑鼠hover在區塊時進行展示。

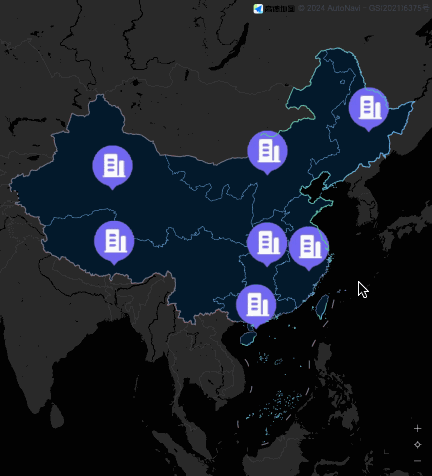

   支援開啟自動輪播，開啟後Tooltips自動輪播，可以設定輪播停留時間長度以及間隔時間長度。
