Quick BI：漏斗圖

使用限制

漏斗圖由漏鬥分層/維度和漏鬥層寬/度量組成：

• 漏鬥分層由資料的維度決定，最多選擇1個維度，也可以選擇0個維度。例如地區。

• 漏鬥層寬由資料的度量決定，至少選擇1個度量，最多選擇10個度量。例如訂單金額。

圖表概述

使用情境

• 漏斗圖適用於商務程序比較規範、周期長、環節多的單流程單向分析，通過漏鬥各環節業務資料的比較能夠直觀地發現和說明問題所在的環節，進而做出決策。

• 漏斗圖用梯形面積表示某個環節業務量與上一個環節之間的差異。

• 漏斗圖從上到下，有邏輯上的循序關聯性，表現了隨著商務程序的推進營運目標完成的情況。

優勢簡介

• 計算能力：自動進行轉化率計算。

• 視覺效果：梯形、矩形樣式，並自訂標籤顯示等。

效果圖樣本

圖表資料配置

1. 在資料標籤頁，選擇需要的維度欄位和度量欄位。

   • 添加以下欄位，比較各地區的訂單金額：

     • 在維度列表中，找到地區，雙擊或拖拽至漏鬥分層/維度地區。

     • 在度量列表中，找到訂單金額，雙擊或拖拽至漏鬥層寬/度量地區。

2. 單擊更新，系統自動更新圖表。



圖表樣式配置

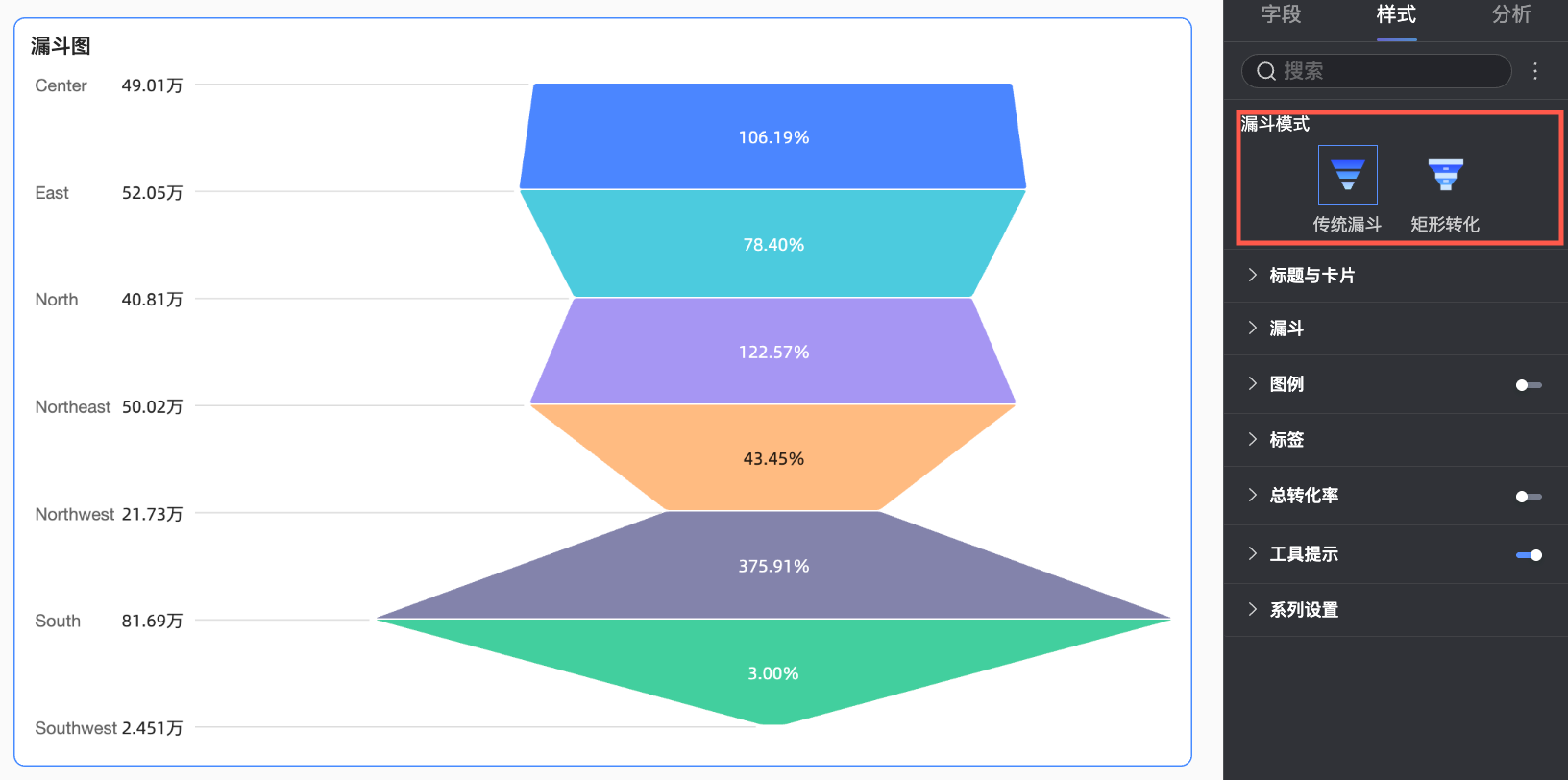

下面為您介紹圖表的樣式配置，圖表通用的樣式配置請參見配置圖表標題區。支援將漏鬥模式設定為傳統漏鬥或矩形轉化。

• 當漏鬥模式為標準時，轉化率的計算方式為每層資料相對於上一層或第一層資料的百分比，並通過梯形的斜率變化來直觀展示資料的轉化。該模式適用於需要清晰展示整個商務程序中各環節轉化情況、偏向於直接觀察作為一個整體的漏鬥的情境。

• 當漏鬥模式為轉化分析時，轉化率的計算方式為每層資料相對於上一層資料的百分比，該模式更側重於強調層級間的差距與具體轉化值，適用於對比相鄰階段間的轉化效率的情境。

不同模式下支援設定的配置項不同，具體說明如下。

• 漏鬥

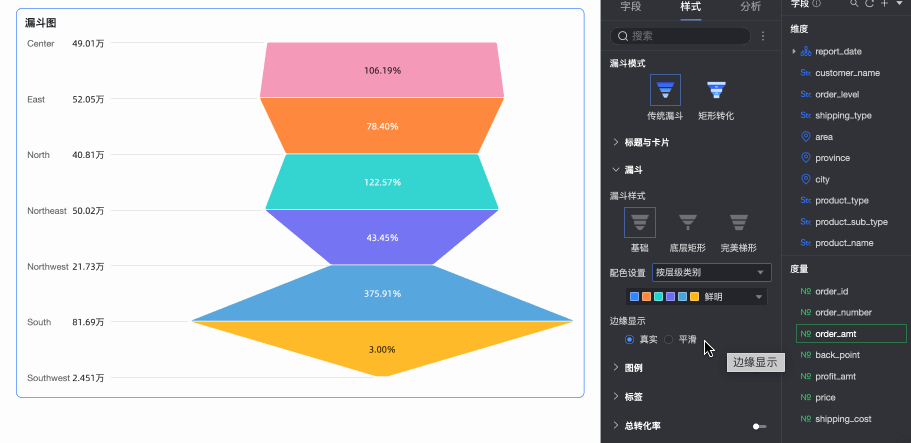

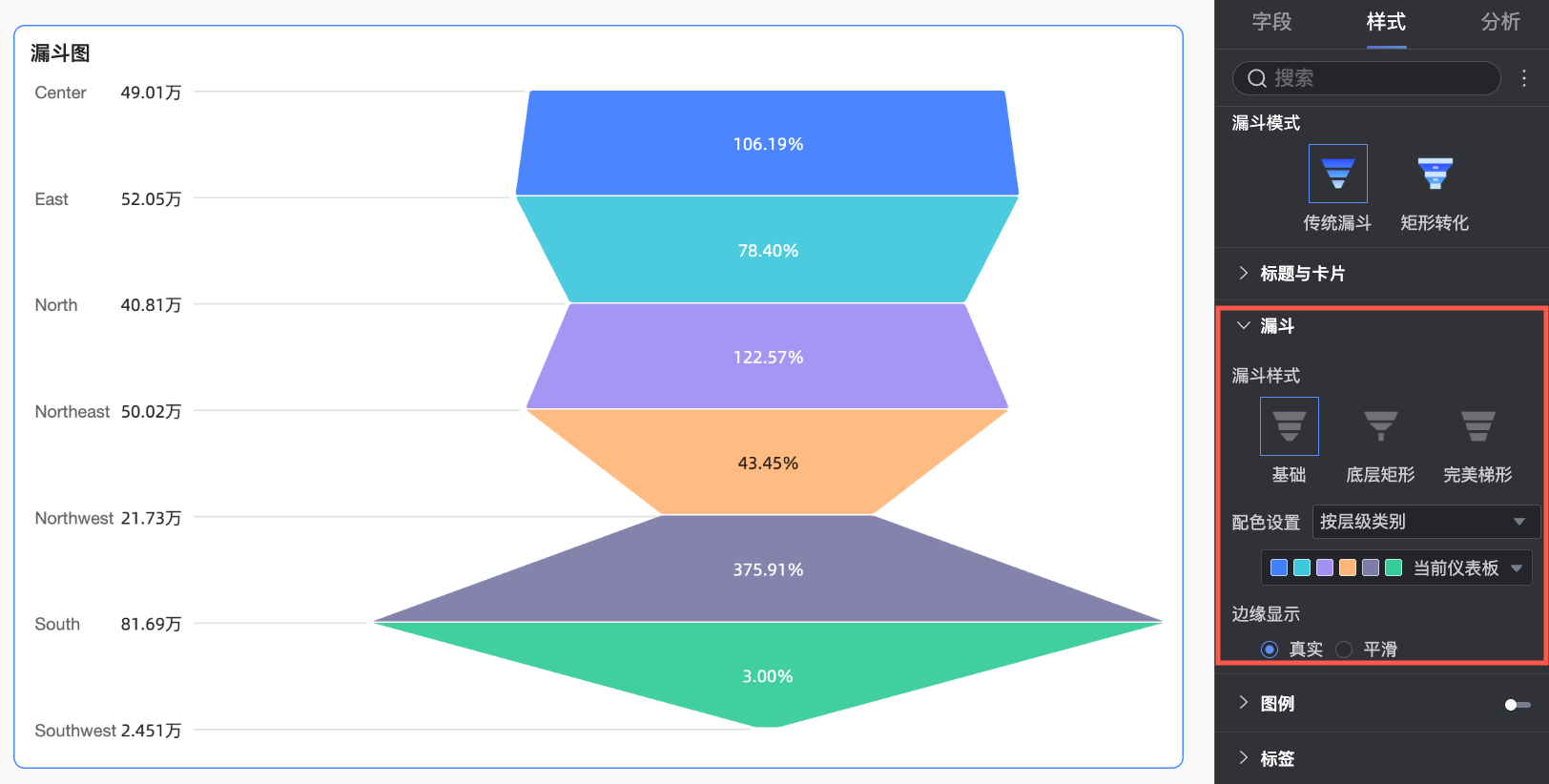

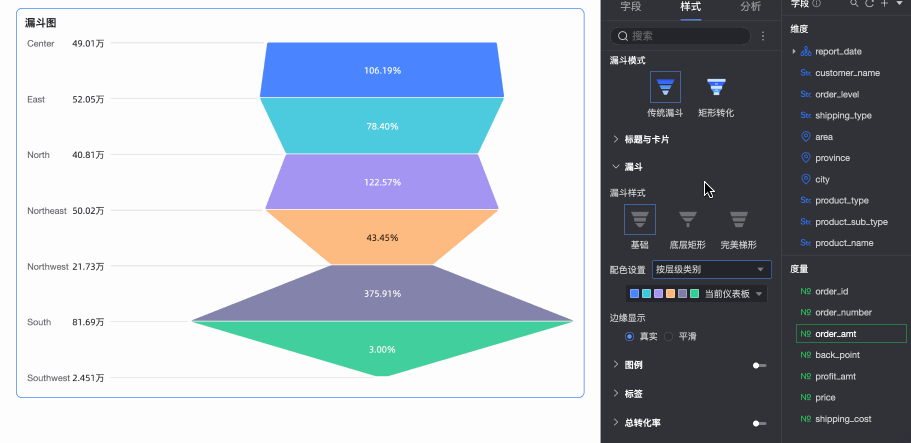

  • 當漏鬥模式為傳統漏鬥時，漏鬥樣式支援設定為基礎、底層矩形、完美梯形。



    配置項名稱		配置項說明
    基礎	配色設定	設定漏鬥配色，配色模式支援選擇按照層級類別、按層級漸層以及單色，同時您也可以自訂選擇色塊顏色。
    	邊緣顯示	設定漏鬥邊緣為真實或平滑。
    底層矩形	配色設定	設定漏鬥配色，配色模式支援選擇按照層級類別、按層級漸層以及單色，同時您也可以自訂選擇色塊顏色。
    	邊緣顯示	設定漏鬥邊緣為真實或平滑。

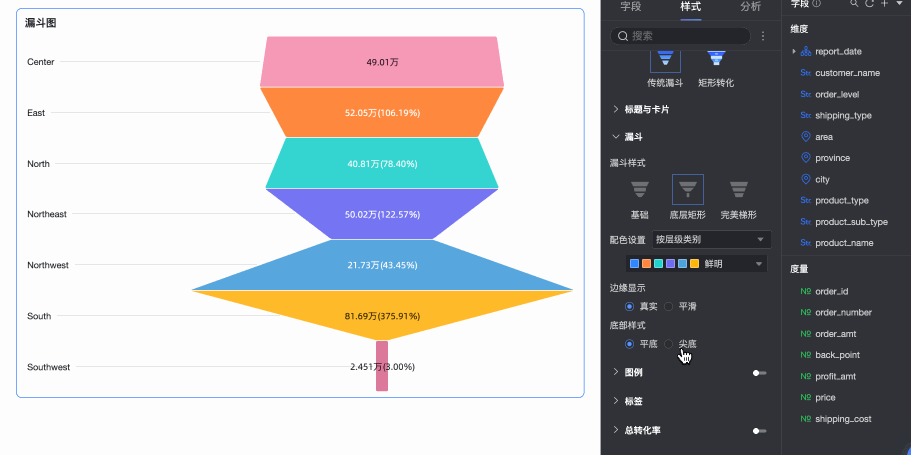

    	底部樣式	設定漏鬥的底部樣式為平底或尖底。
    完美梯形	配色設定	設定漏鬥配色，配色模式支援選擇按照層級類別、按層級漸層以及單色，同時您也可以自訂選擇色塊顏色。

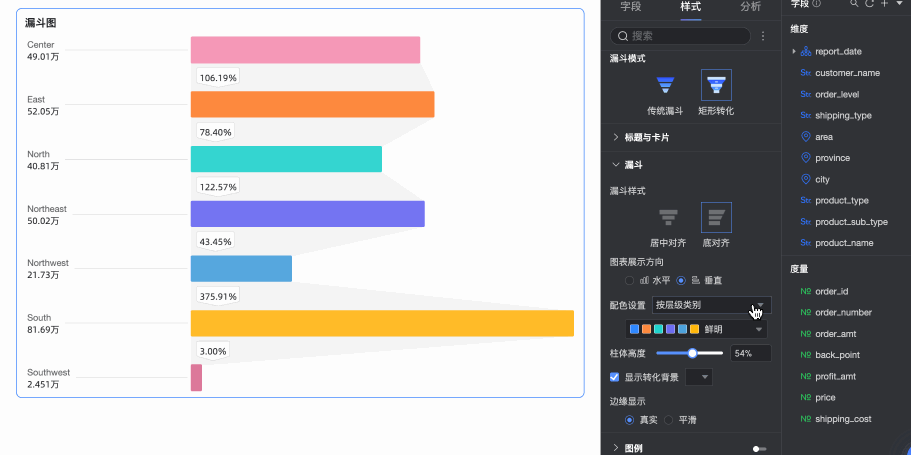

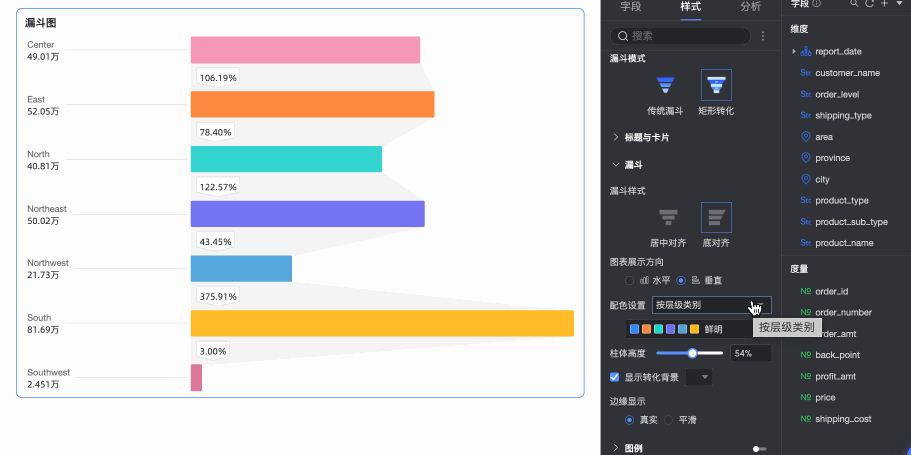

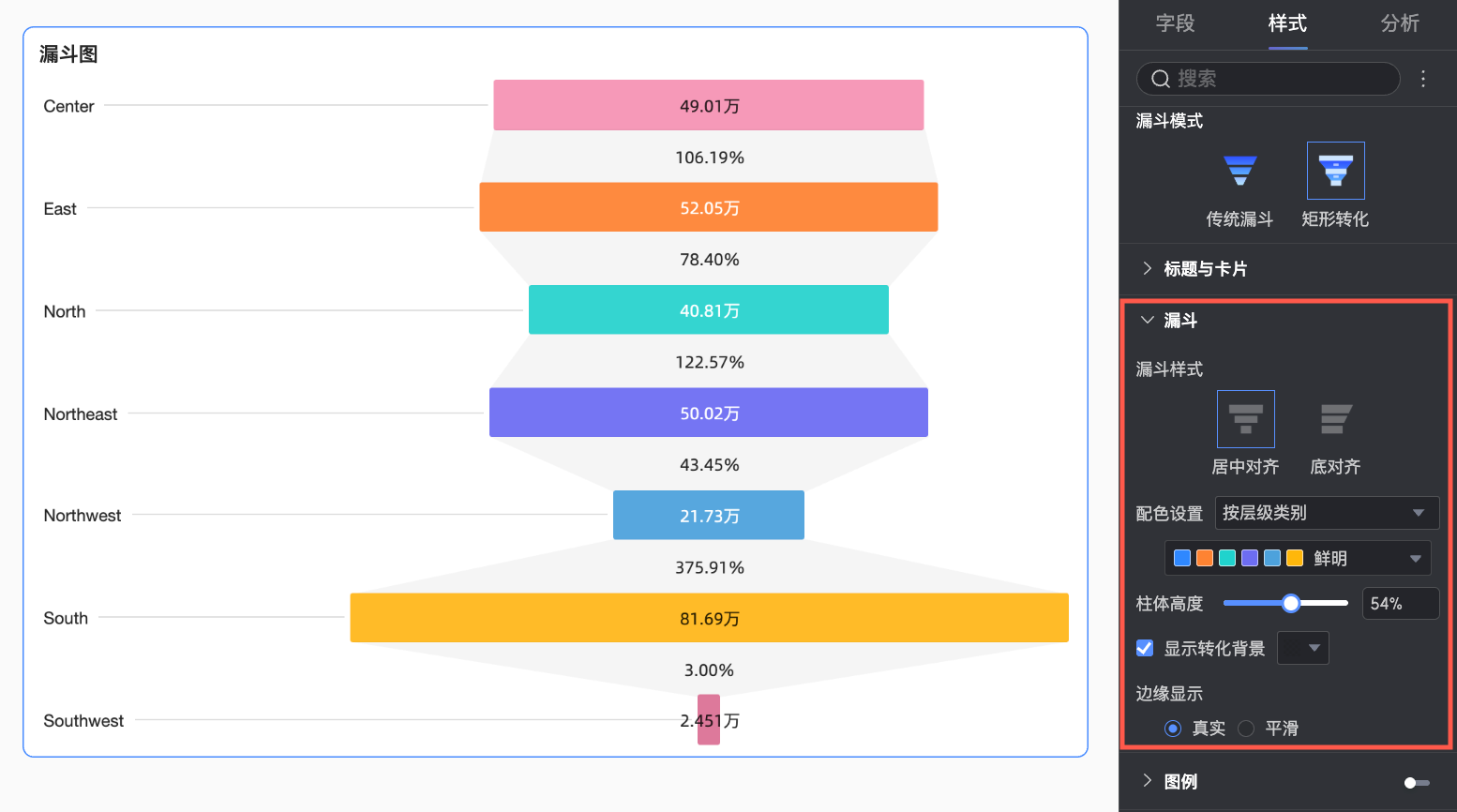

  • 當漏鬥模式為矩形轉化時，在漏鬥樣支援設定為置中對齊、底對齊。



    配置項名稱	配置項說明
    圖表展示方向	當漏鬥樣式為底對齊時，支援設定圖表展示方向為水平或垂直。
    配色設定	設定漏鬥配色，配色模式支援選擇按照層級類別、按層級漸層以及單色，同時您也可以自訂選擇色塊顏色。
    柱體高度	設定圖表中柱體的寬度。
    顯示轉化背景	設定是否顯示轉化背景，支援自訂背景顏色。
    邊緣顯示	設定漏鬥邊緣為真實或平滑。

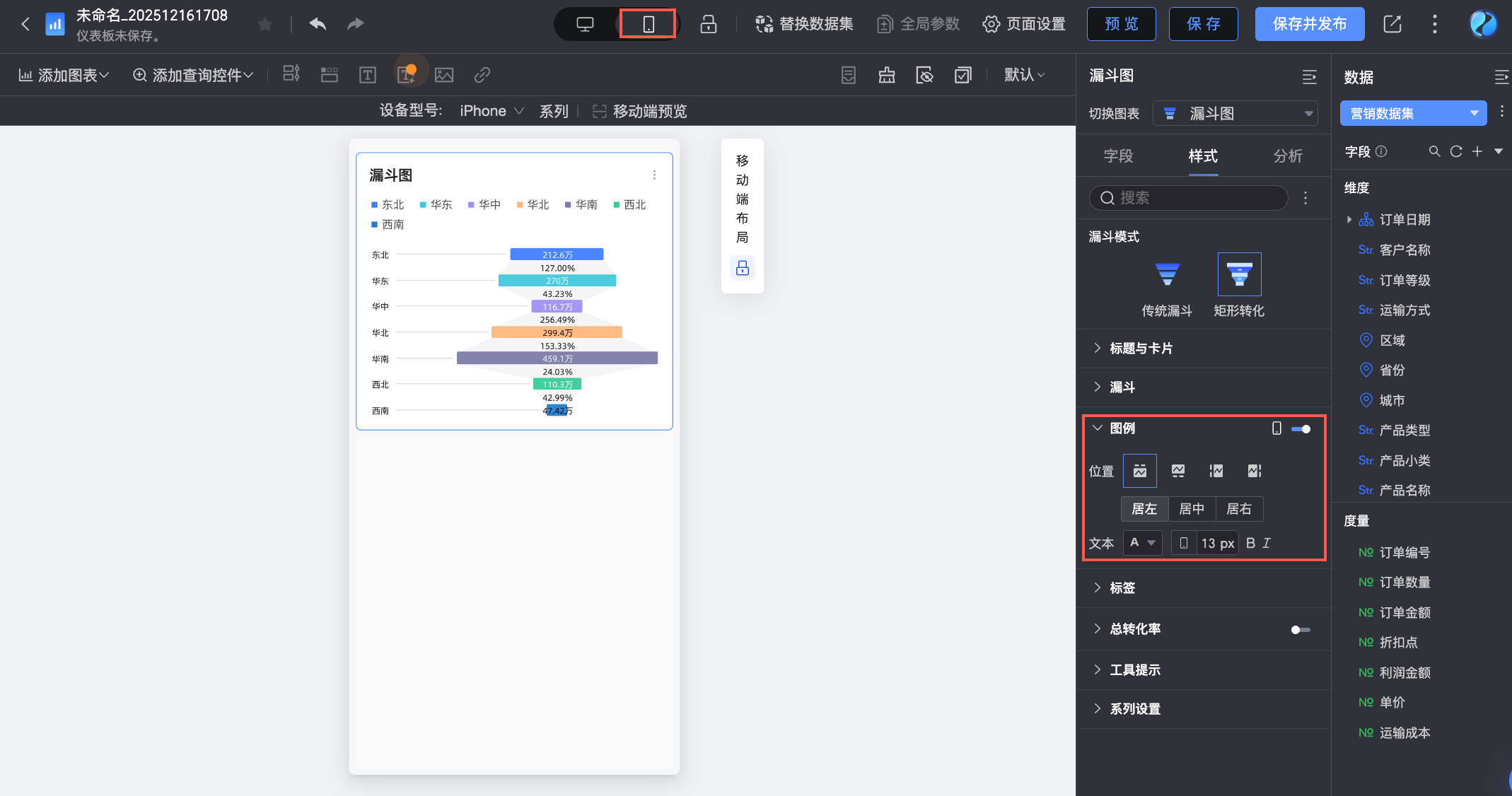

• 圖例

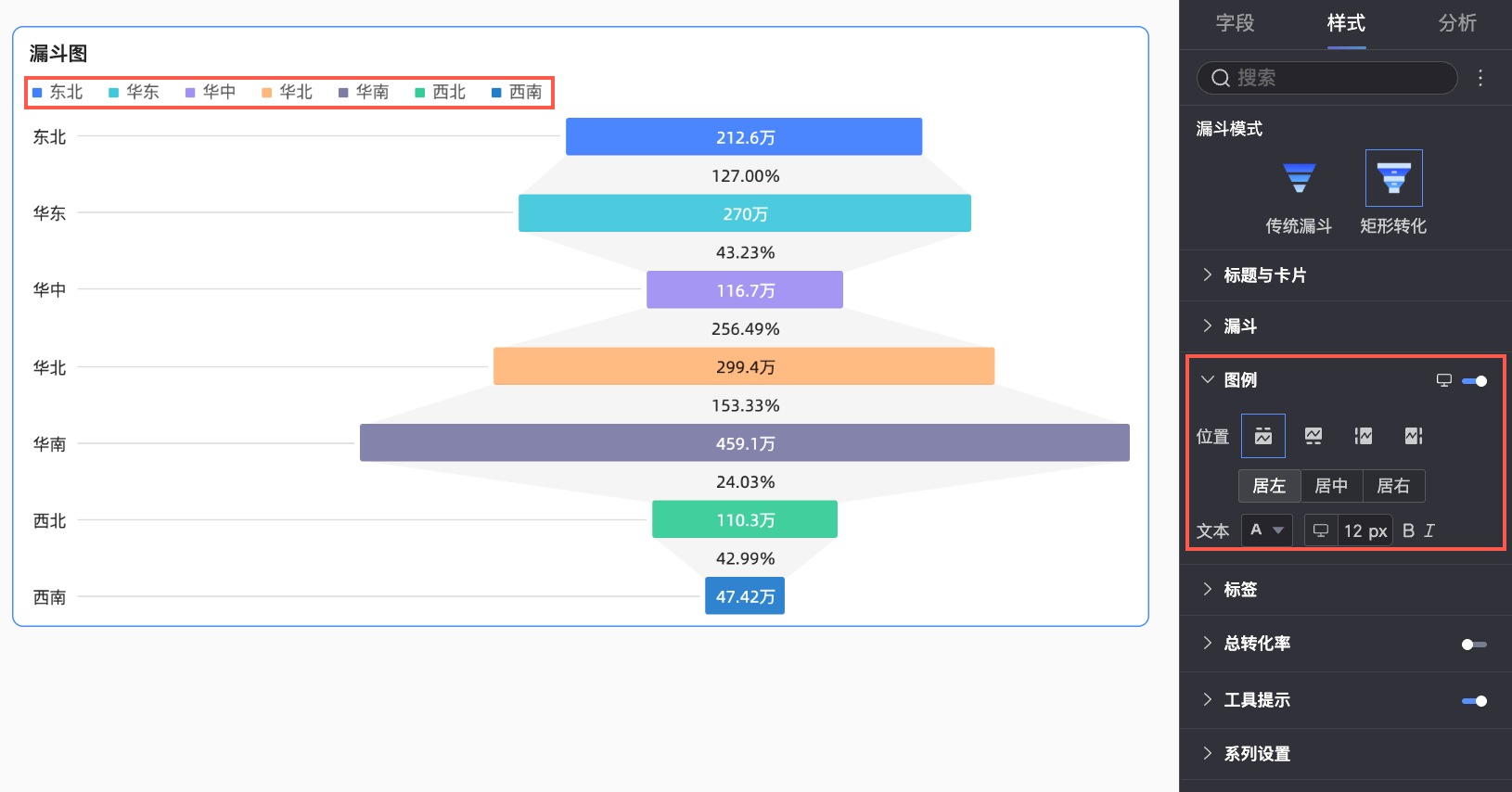

  在圖例中，開啟顯示圖例開關，並設定圖例位置、以及文本樣式。

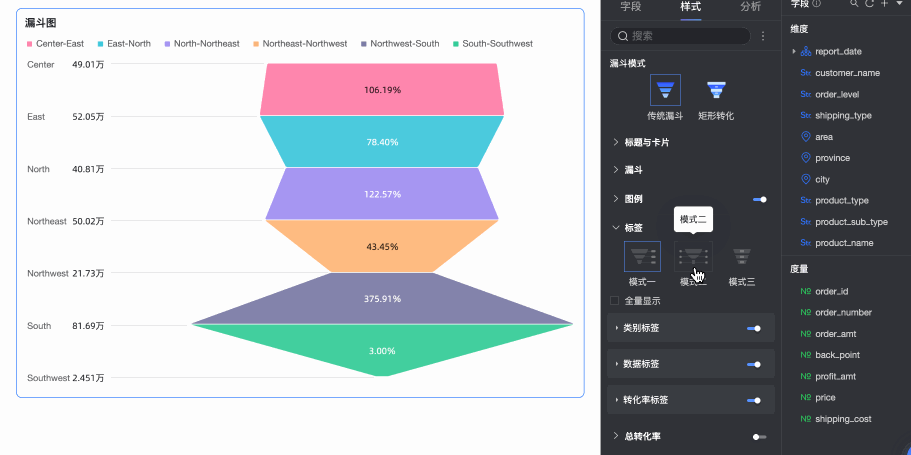

• 標籤

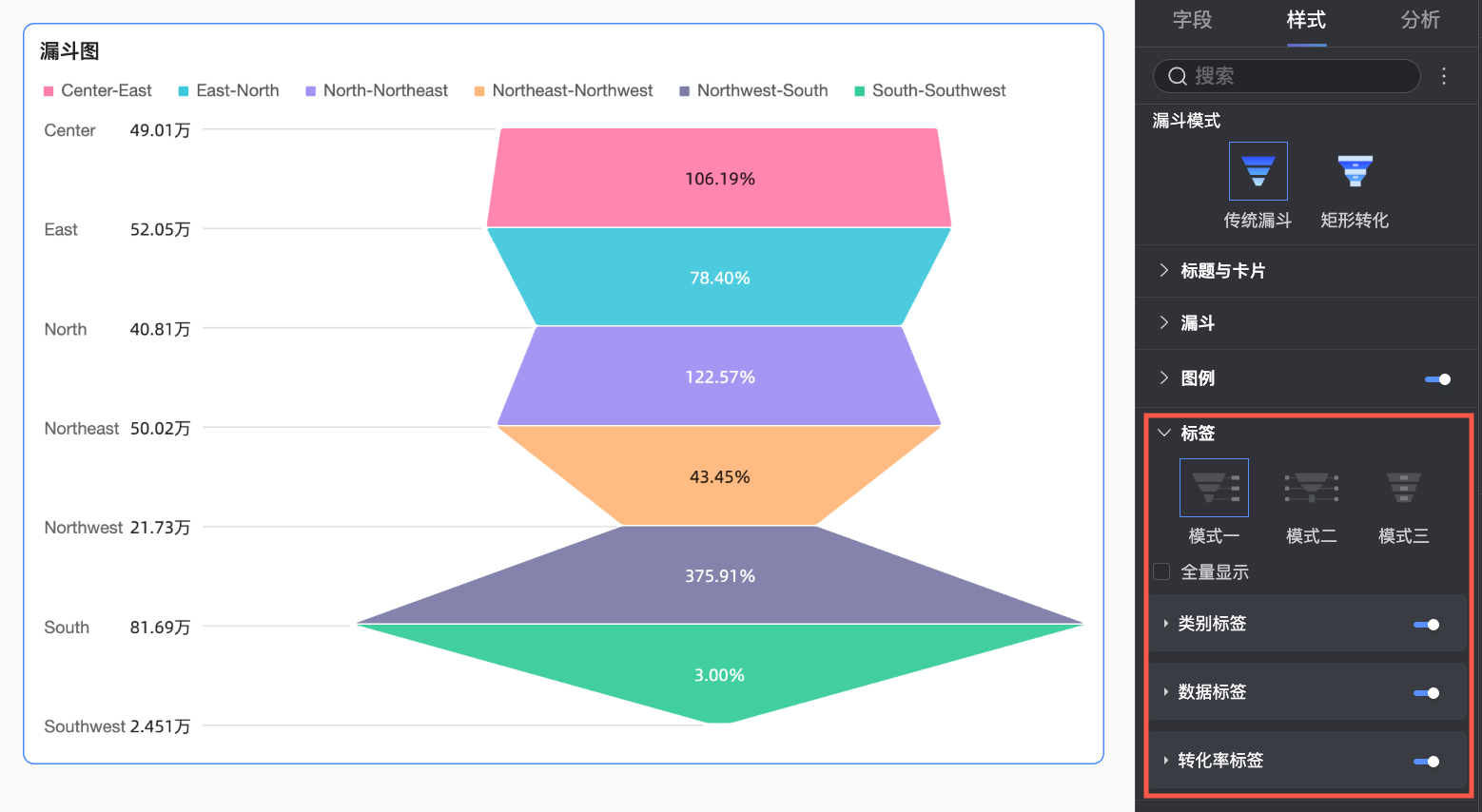

  在標籤中，設定圖表中需要顯示的標籤類別及對應標籤的顯示樣式。

  配置項		配置說明
  模式		設定標籤的顯示模式。當漏鬥樣式為基礎、底層矩形時支援選擇模式一、模式二或模式三；當漏鬥樣式而完美梯形時，僅支援選擇模式一或模式二。
  是否全量顯示		設定是否全量顯示標籤。若圖表中存在較多資料，建議您不勾選全量顯示，此時系統將根據圖表的情況顯示部分資料標籤，以保持圖表的美觀。
  類別標籤	位置	設定類別表現的顯示位置。
  	文本	設定類別標籤的文本樣式。
  資料標籤	位置	設定資料標籤的顯示位置。
  	文本	設定資料標籤的文本樣式。

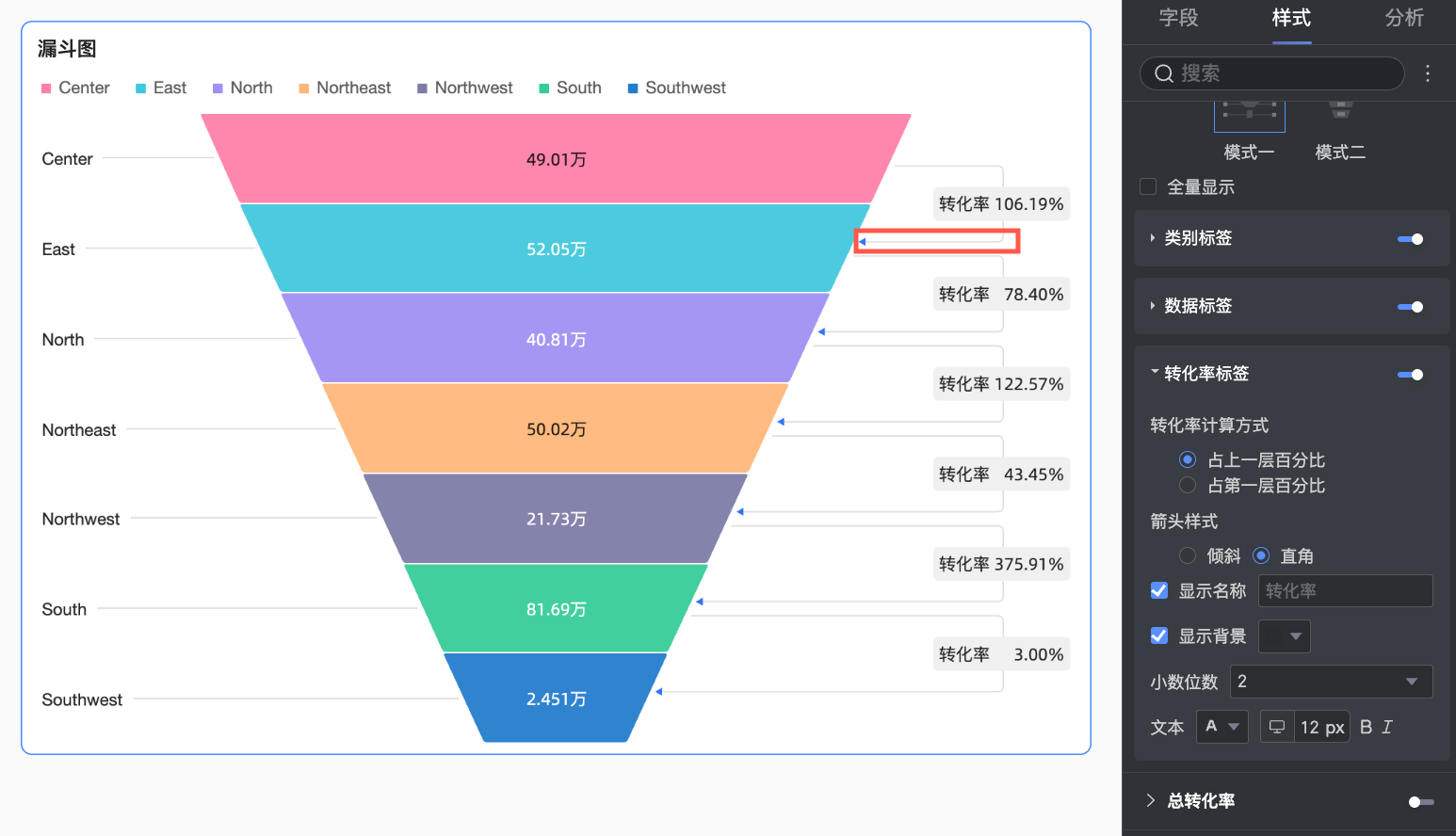

  轉化率標籤	轉化率計算方式	設定轉化率的計算方式。轉化率計算方式如下： 占上一層的百分比=本層度量值/上一層度量值*100% 占第一層的百分比=本層度量值/第一層度量值*100%
  	箭頭樣式	當圖表的展示樣式為完美梯形時，支援設定轉化率箭頭的樣式。
  	顯示名稱	當圖表的展示樣式為完美梯形時，支援自訂標籤的顯示名稱。
  	顯示背景	當圖表的展示樣式為完美梯形時，支援自訂標籤的背景顏色。
  	小數位元	設定小數位元。
  	文本	設定轉化率標籤的文本樣式。

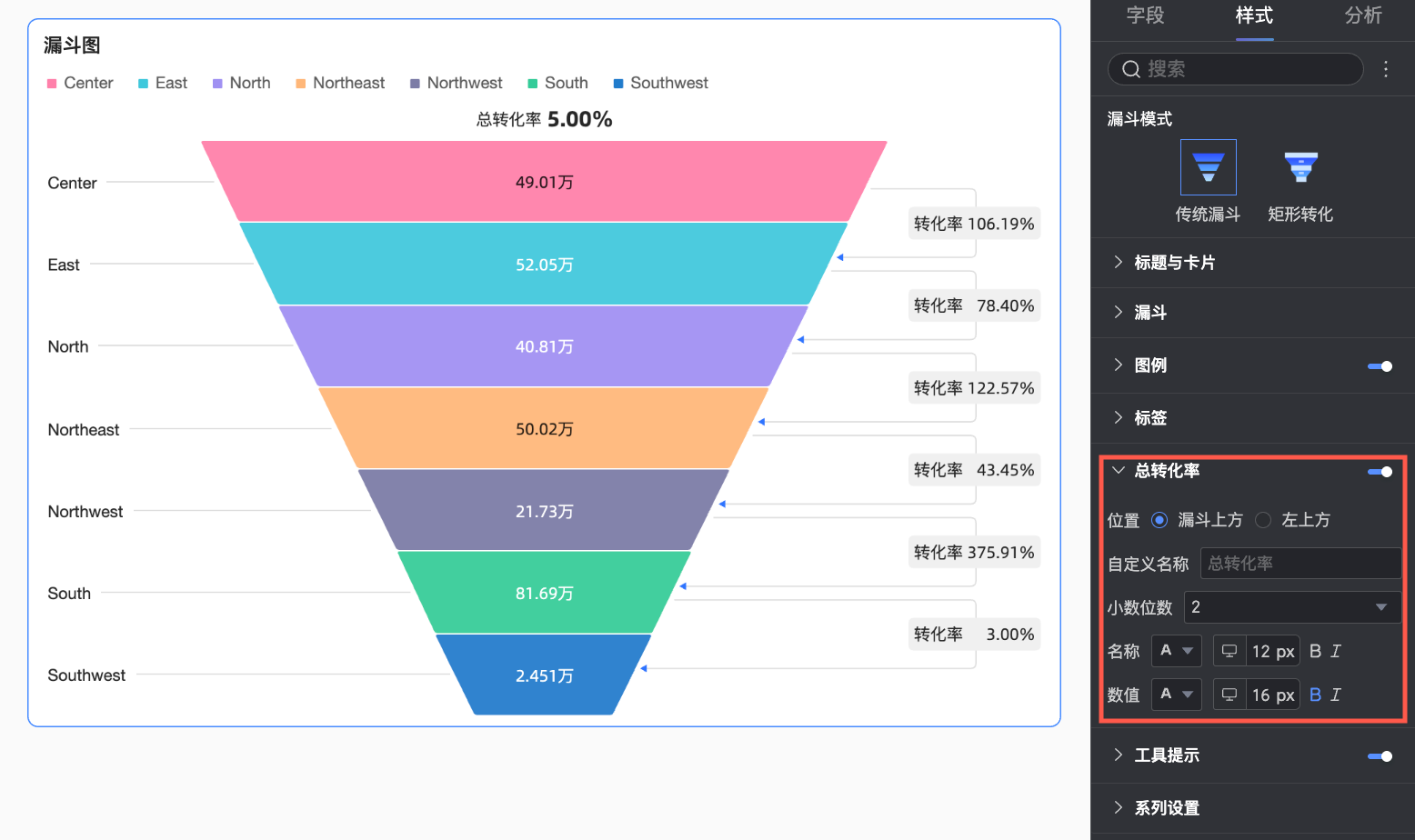

• 總轉化率

  在總轉化率中開啟顯示總轉化率的開關，並設定其位置、名稱以及文本樣式等。

  配置項	配置說明
  位置	設定總轉化率的顯示位置，支援選擇在漏鬥上方或左上方。
  自訂名稱	您可以根據實際業務需求自訂設定總轉化率的顯示名稱。
  小數位元	設定轉化率的小數位元。
  名稱	設定名稱文本的樣式。
  數值	設定數值文本的樣式。

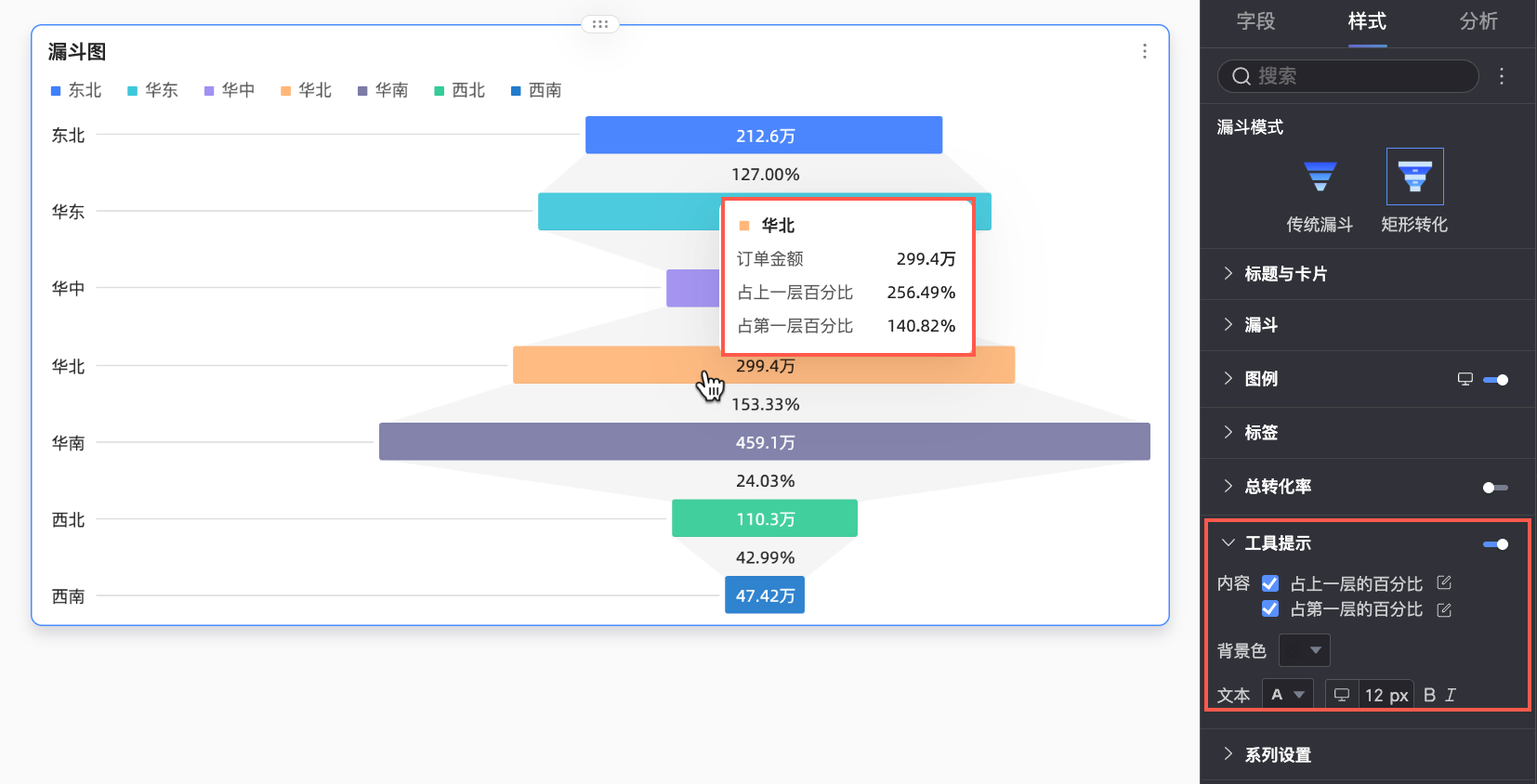

• 在工具提示中，設定是否顯示提示內容以及背景色和文本樣式。

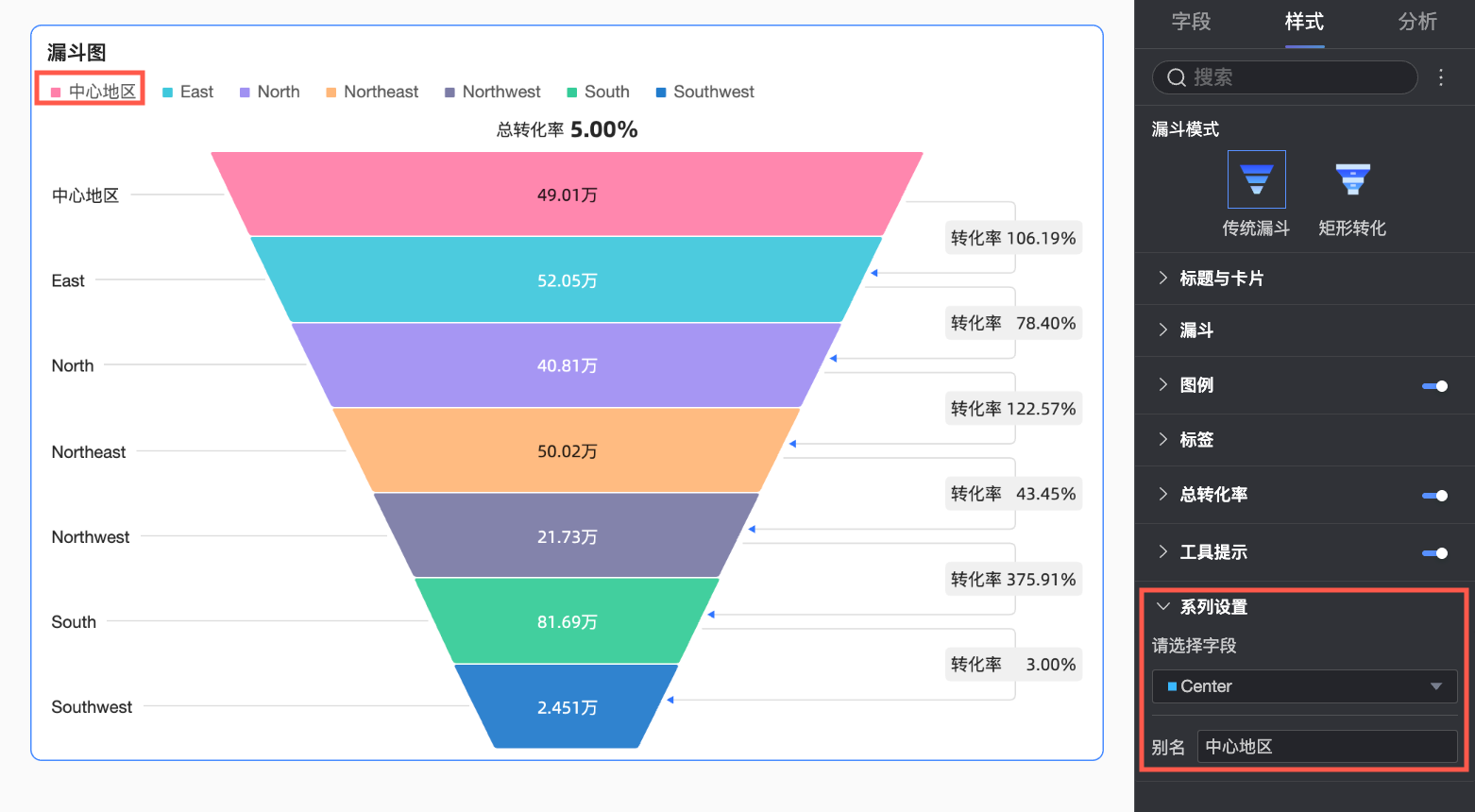

• 當開啟圖例時，您可以在系列設定中，設定各系列的顯示名稱。



圖表分析配置
