盒鬚圖可以用於展示一組或多組連續資料的分布情況，並且能夠直觀地顯示出資料是否有偏向性、是否存在異常值等情況。本文將為您介紹如何為盒鬚圖添加資料並配置樣式。
前提條件
已建立儀表板，請參見建立儀表板。
圖表概述

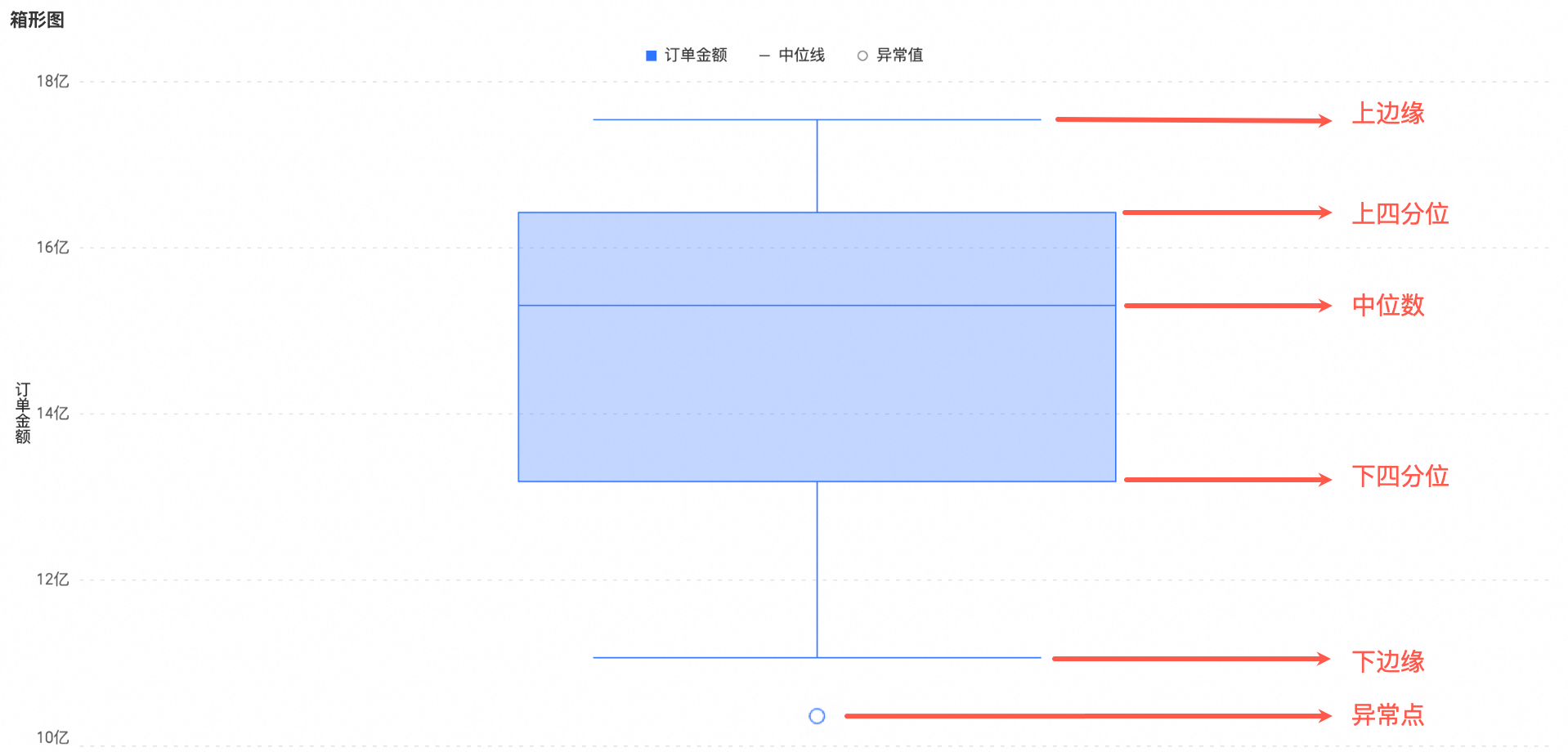

盒鬚圖通過六個要素（上邊緣、上四分位、中位元、下四分位、下邊緣、異常值）來描述資料的分布特性，能夠直觀地展示資料分布趨勢。
上邊緣、下邊緣：表示資料的分布範圍，具體擷取方式請參見本文上下邊緣計算方式。
上四分位（Q3）：即大於當前資料集中75%資料的數值。
中位元：即當前資料集中的中間值，大於當前資料集中50%資料的數值。
下四分位（Q1）：即大於當前資料集中25%資料的數值。
異常值：低於
Q1-1.5IQR或高於Q3+1.5IQR的數值即為異常值。
使用情境
盒鬚圖的一般使用情境如下：
資料分布分析，例如：調研各地區的工資水平、不同地理地區的溫度分布。
異常值檢測，例如：審計交易金額是否存在異常的大額或小額。
品質管理，例如：通過檢測產品特性的分布範圍來確保品質的一致性。
資料的中心值及偏向性檢測，例如：分析不同地區銷售額，瞭解地區銷售額的平均值及波動範圍。
優勢簡介
計算能力：支援多種上下邊緣計算規則；具備進階計算能力（例如：累計計算、同環比、TopN等），支援添加智能輔助線。
視覺效果：支援通過調整圖表樣式，達到更直觀的展示效果，可添加圖例、縮減軸、工具提示等輔助配置。
資料對比標註能力：支援對不同維值的資料進行同期對比。
備忘能力：可自訂備忘和章節附註資訊，支援配置跳轉到外鏈路徑，實現資料與其他系統之間的互動。
互動操作：維度/指標篩選、表格內篩選等。

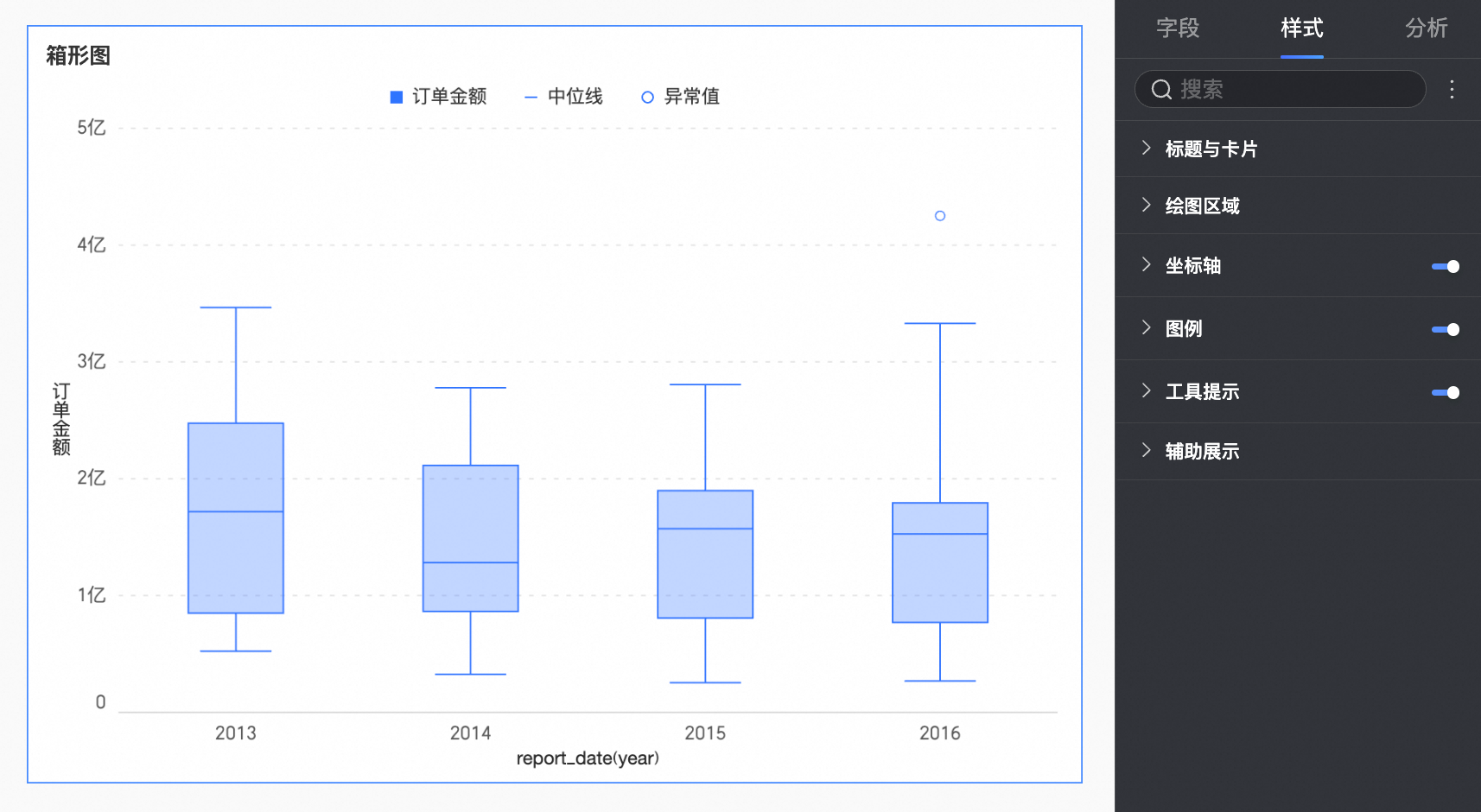

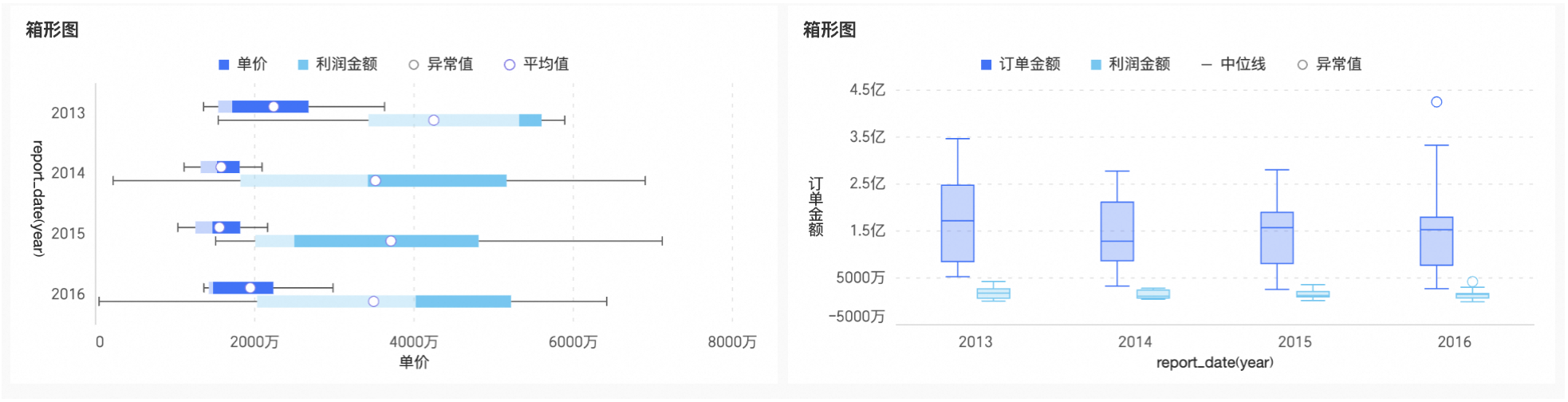

效果圖樣本
您可以從盒鬚圖中分析擷取以下資訊：
中心趨勢：通過圖表中位元，反映資料的中心趨勢。
離散程度：通過箱體的長度，反映資料分布的集中與離散程度。
偏向性：通過箱體與上下邊緣的距離，反映資料分布是否偏斜。
異常值：通過標識離群點，反映異常值的存在。
範圍：通過晶須線的跨度和資料點的分布，反映資料分布範圍。

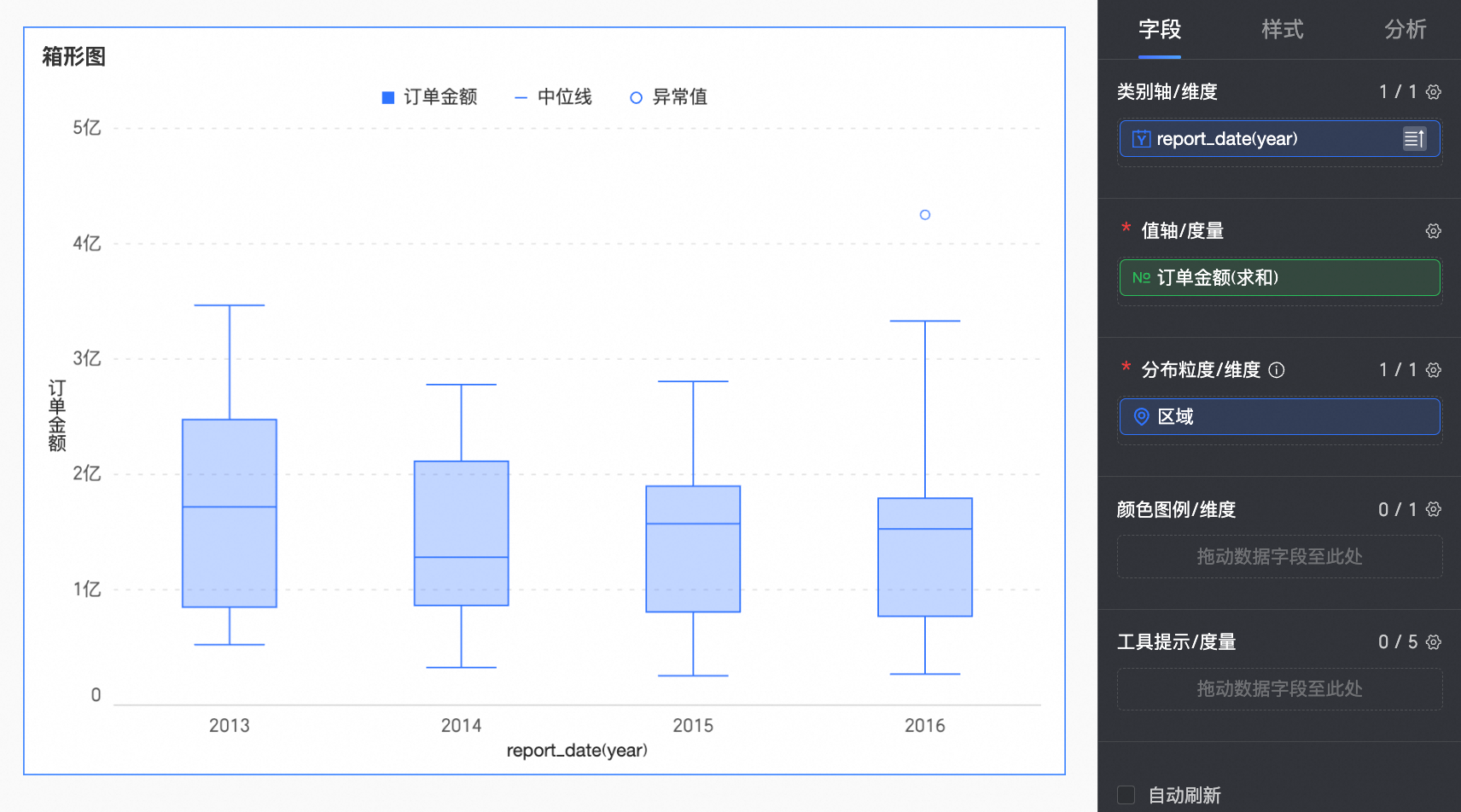

圖表欄位配置
本文以每年訂單金額情況分析為例，進列欄位配置說明。

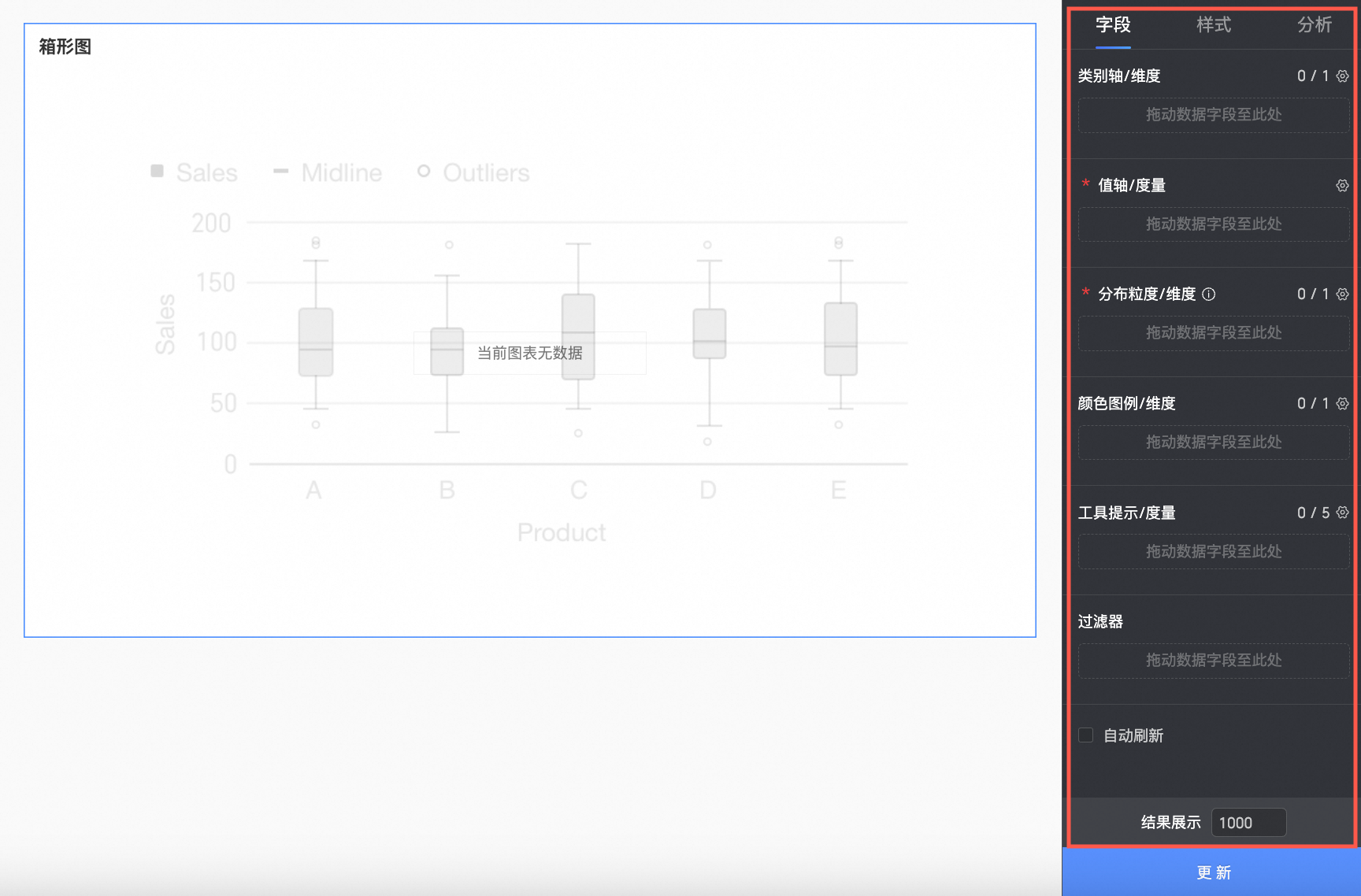

在資料面板中選擇需要的維度欄位和度量欄位，並通過雙擊或拖拽的方式，配置到欄位頁簽下的相應地區中。
在類別軸/維度地區，根據分析需求配置資料對比的維度。
本例拖入report_date(year)欄位，以對比每年的訂單金額情況。
在值軸/度量地區，配置當前圖表的主要分析指標。
本例拖入訂單金額欄位，作為後續分析的主要分析指標。
在分布粒度/維度地區，配置當前圖表的分析粒度，後續將依據分布粒度來產生對應的資料點，資料點為盒鬚圖的計算依據。
本例拖入地區欄位，以查看各地區訂單金額的分布情況。
當您需要細化對比維度時，可以在顏色圖例/維度地區按分析需求配置其餘維度欄位。配置後，圖表將按照該欄位的維值數量進行拆分。例如：將每年的利潤金額，按照產品類型進行細化分析。
本例中不涉及該欄位。

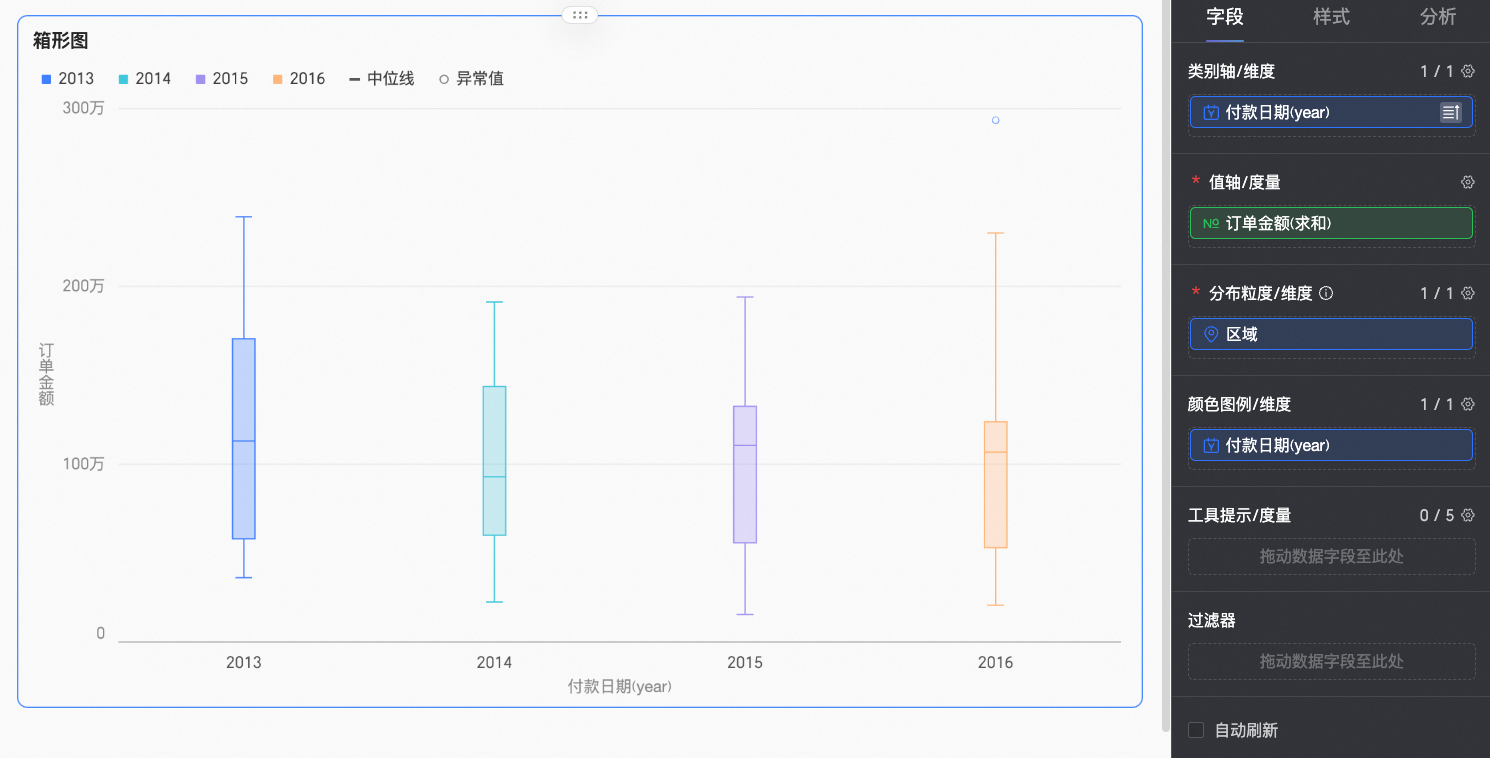

說明支援在類別軸地區及顏色圖例地區中拖入相同的欄位，以根據不同維度值進行單獨賦色。不同情境的實現效果如下：
當類別軸與值軸中都只存在一個欄位時，柱子的數量=類別軸維值數。

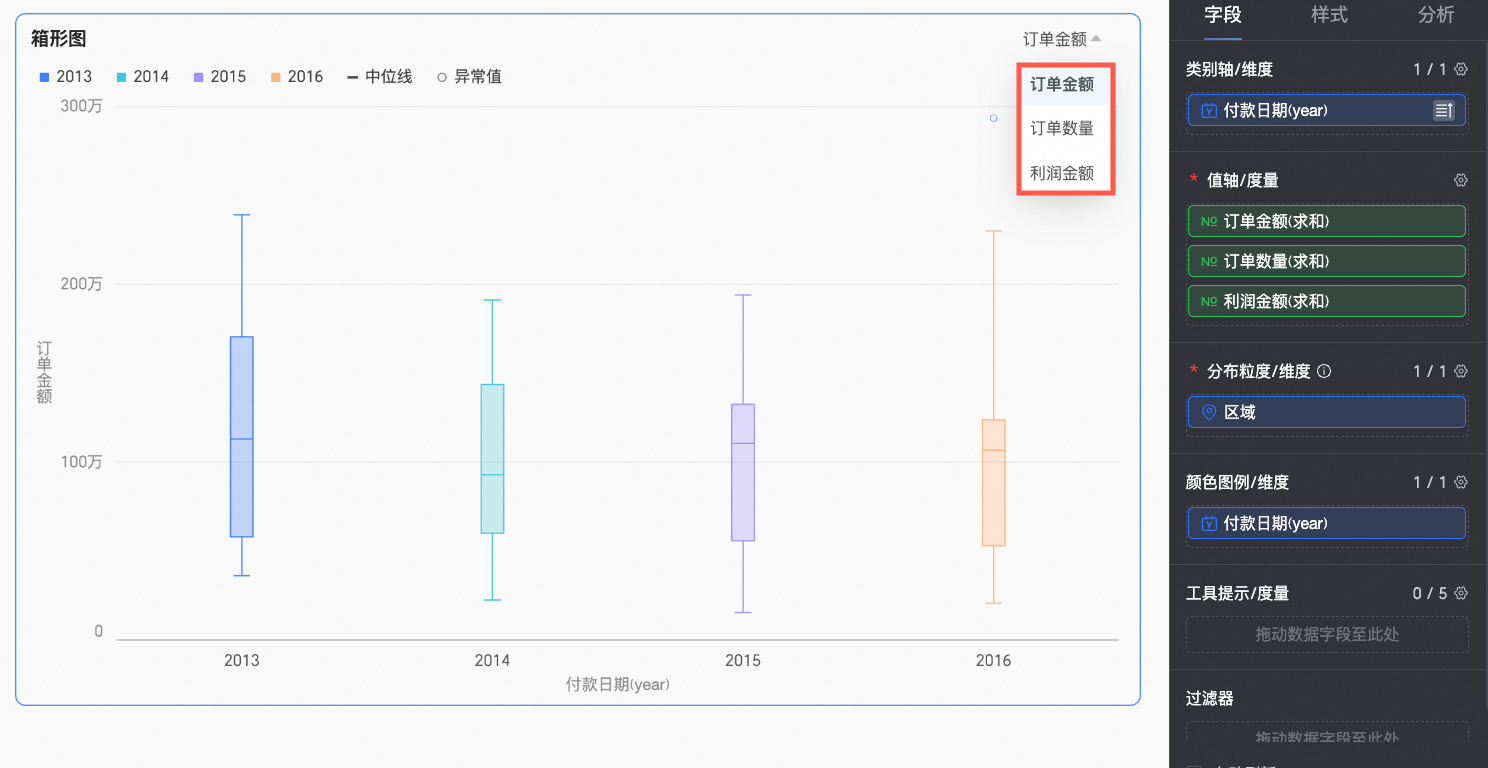

當值軸中存在多個度量欄位時，圖表中預設展示第一個度量，需要手動點開欄位篩選面板才能切換到其他度量。
單擊更新，系統將自動更新圖表。

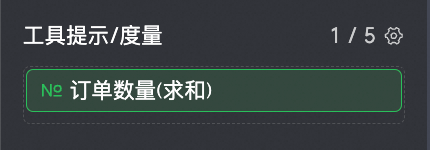

當您需要在工具提示中查看某個度量的資料資訊時，可以將該度量添加至工具提示/度量。

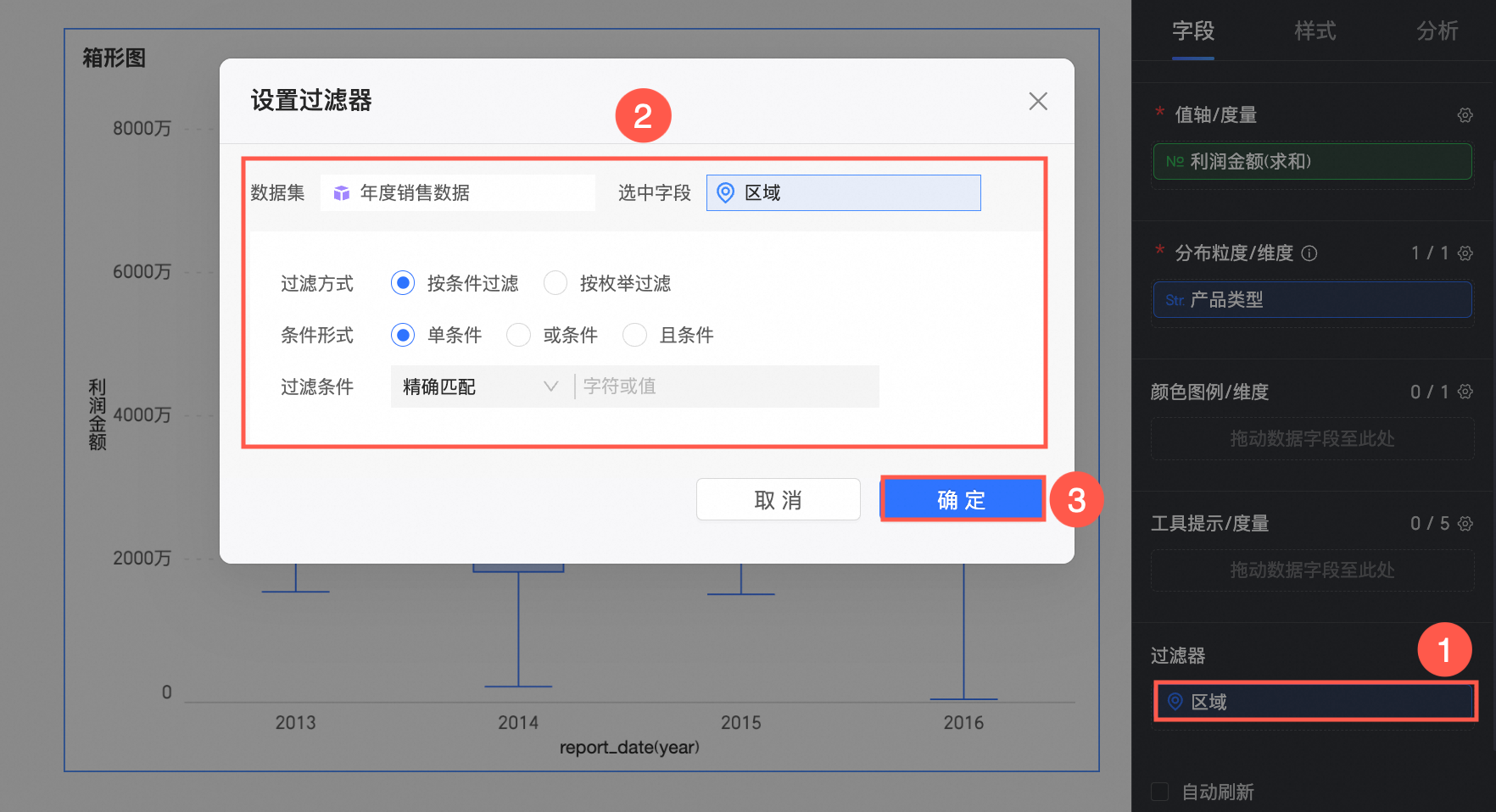

當您需要過濾掉某些地區的資料時，可以將地區欄位拖入過濾器地區，並點擊
表徵圖在設定過濾器視窗中，篩選出需要的資料。
自動重新整理
設定該選項後，系統將會自動重新整理圖表資料。例如，選中該選項並設定時間長度為5，單位選擇分。則每間隔5分鐘，系統自動重新整理該圖表的資料。
圖表樣式配置
下面為您介紹圖表的樣式配置，圖表通用的標題與卡片配置請參見配置圖表標題區。

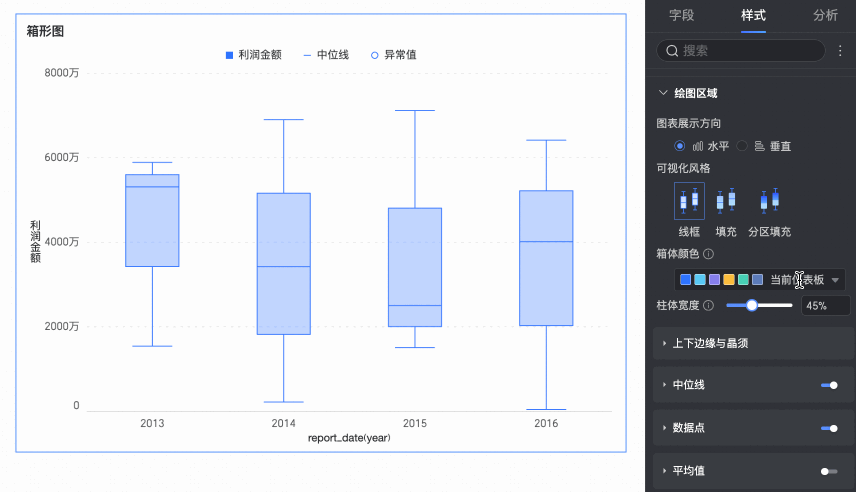

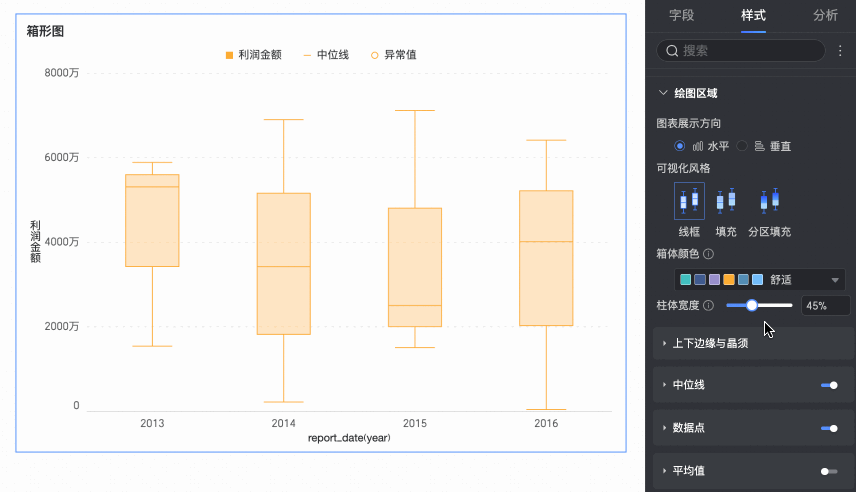

繪圖區域

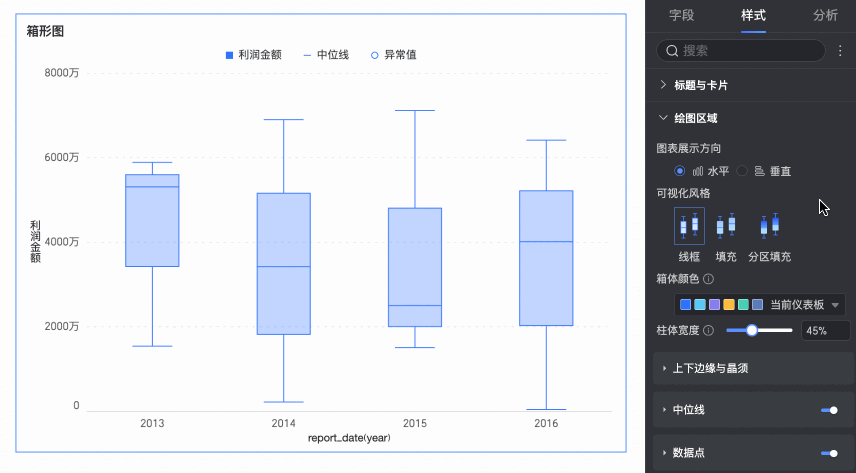

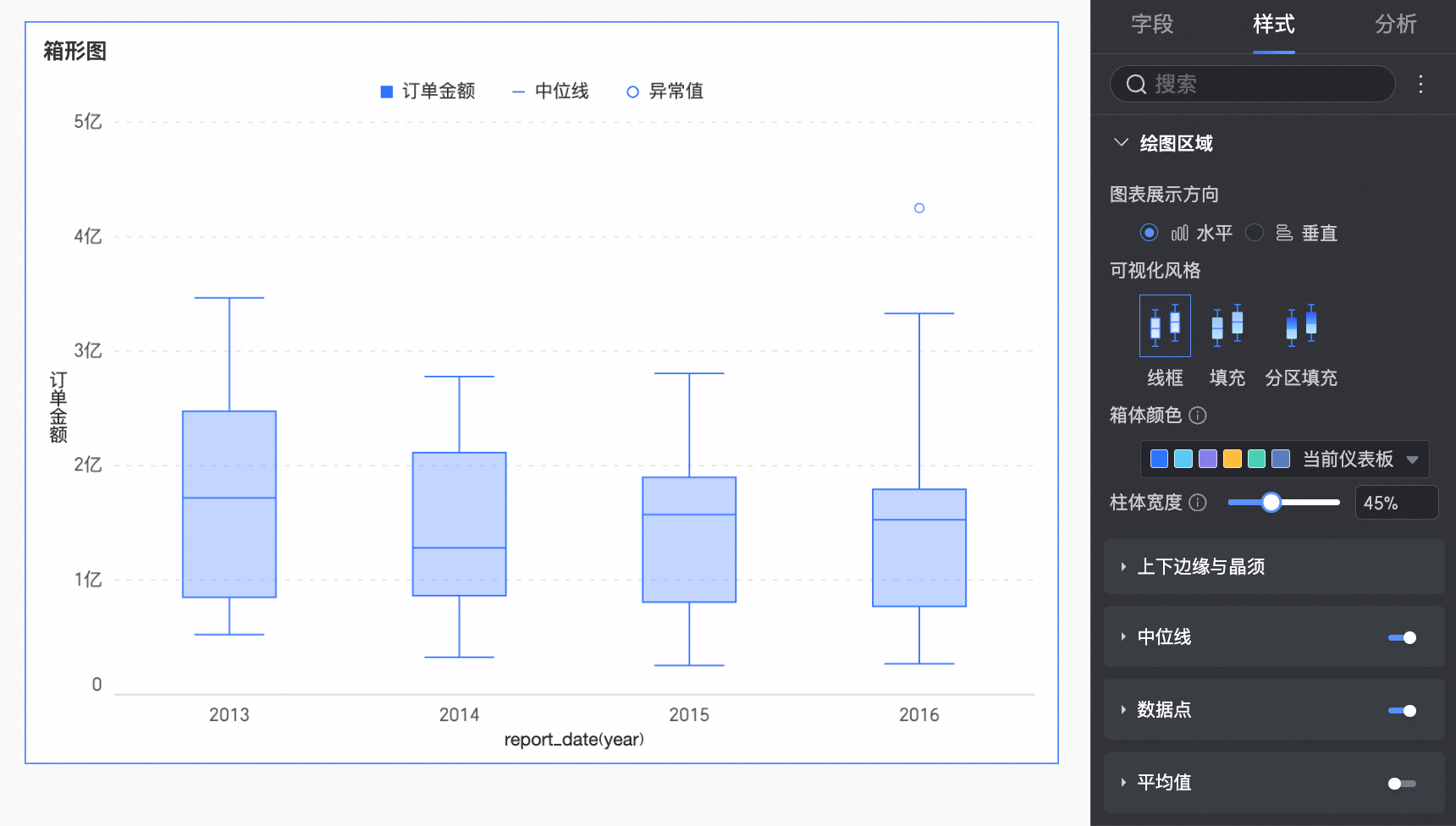

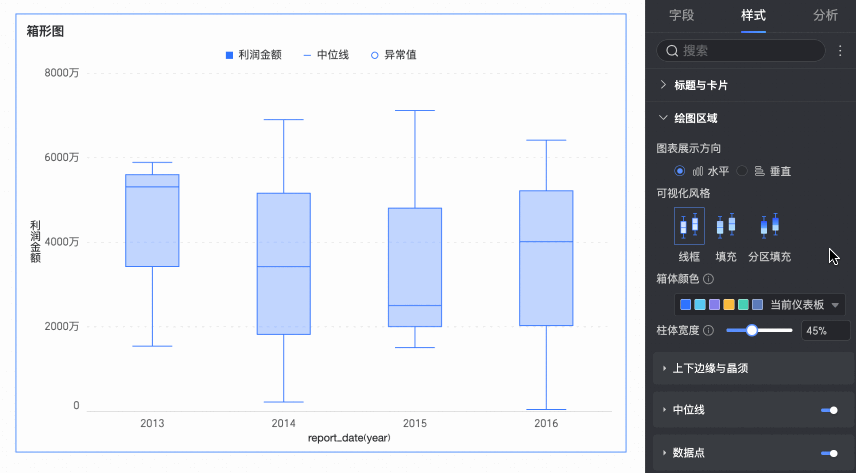

在樣式頁簽下的繪圖區域中，設定盒鬚圖中的圖形樣式。
圖表配置項 | 配置內容 | 配置項說明 |
圖表展示方向 | 設定箱體的展示方向，支援水平、垂直。 | |
可視化風格 | 設定箱體的可視化樣式，支援選擇線框、填充、分區填充。
| |
箱體配色 | 為值軸/度量中配置的欄位設定其箱體的顏色風格，支援自訂箱體顏色。 | |
柱體寬度 | 設定箱體的寬度。當您配置的寬度超出最大寬度範圍時，該配置將不再生效。 | |

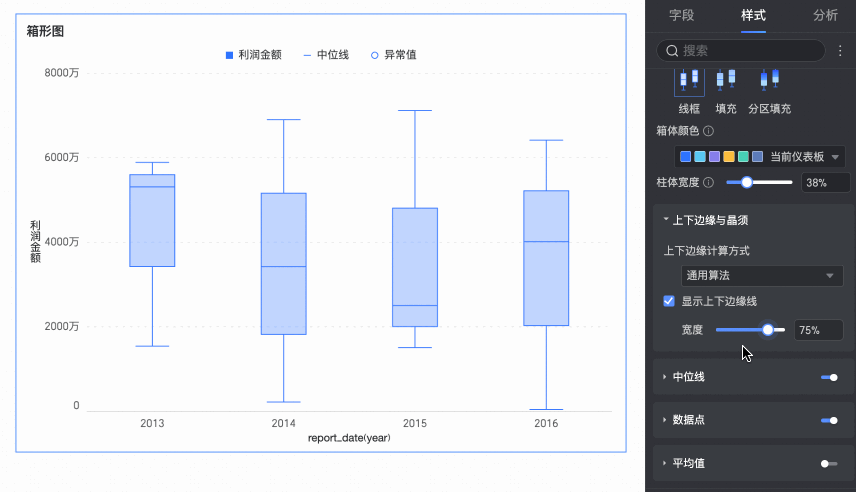

上下邊緣與晶須 | 上下邊緣計算方式 | 設定擷取上下邊緣的計算方式，支援以下4種計算方式：
|
顯示上下邊緣 | 設定是否顯示盒鬚圖的上下邊緣線，並在顯示的前提下，設定邊緣線的寬度。 | |

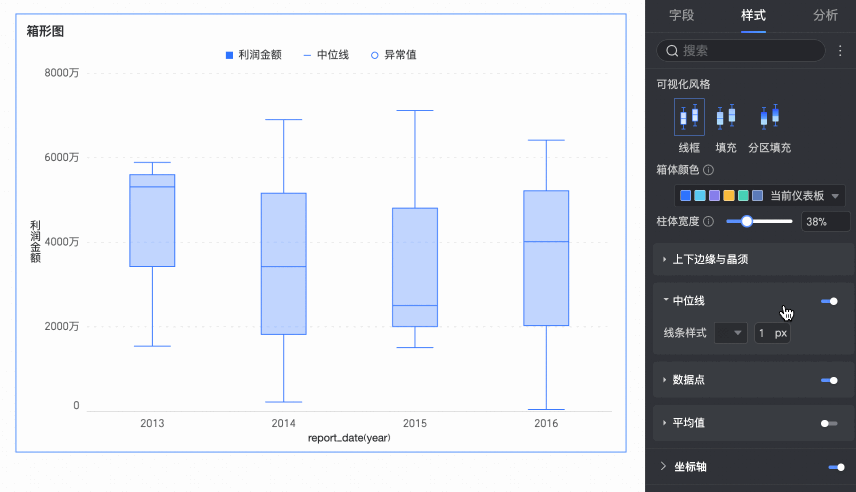

中位線 | 設定是否顯示中位線，及中位線的線條樣式。 | |

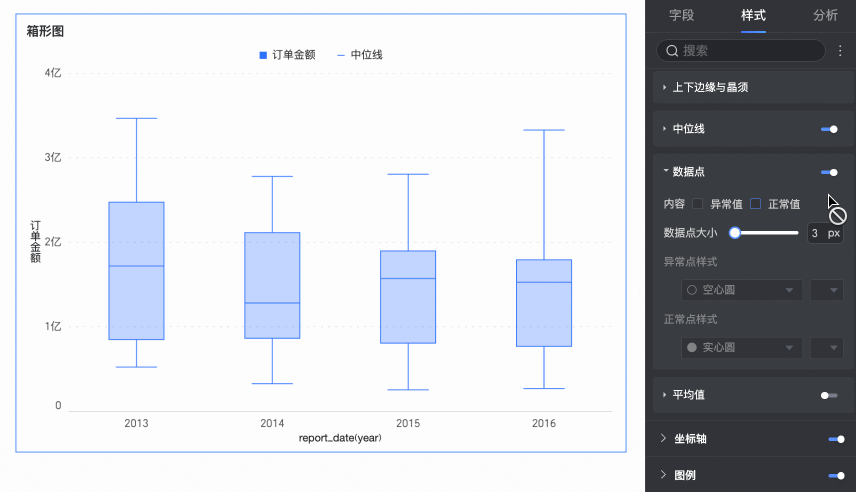

資料點 | 內容 | 設定是否在圖表中顯示異常值、正常值。 說明 資料點只有在顯示狀態下，才支援進行後續的樣式配置操作。 |
資料點大小 | 設定資料點的大小。 | |
異常點樣式 | 設定異常點的圖形及顏色。 | |
正常點樣式 | 設定正常點的圖形及顏色。 | |
平均值 | 平均值樣式 | 在平均值為顯示狀態的前提下，設定平均值的圖形及顏色。 |
圓形大小 | 設定平均值圖形的大小。 | |

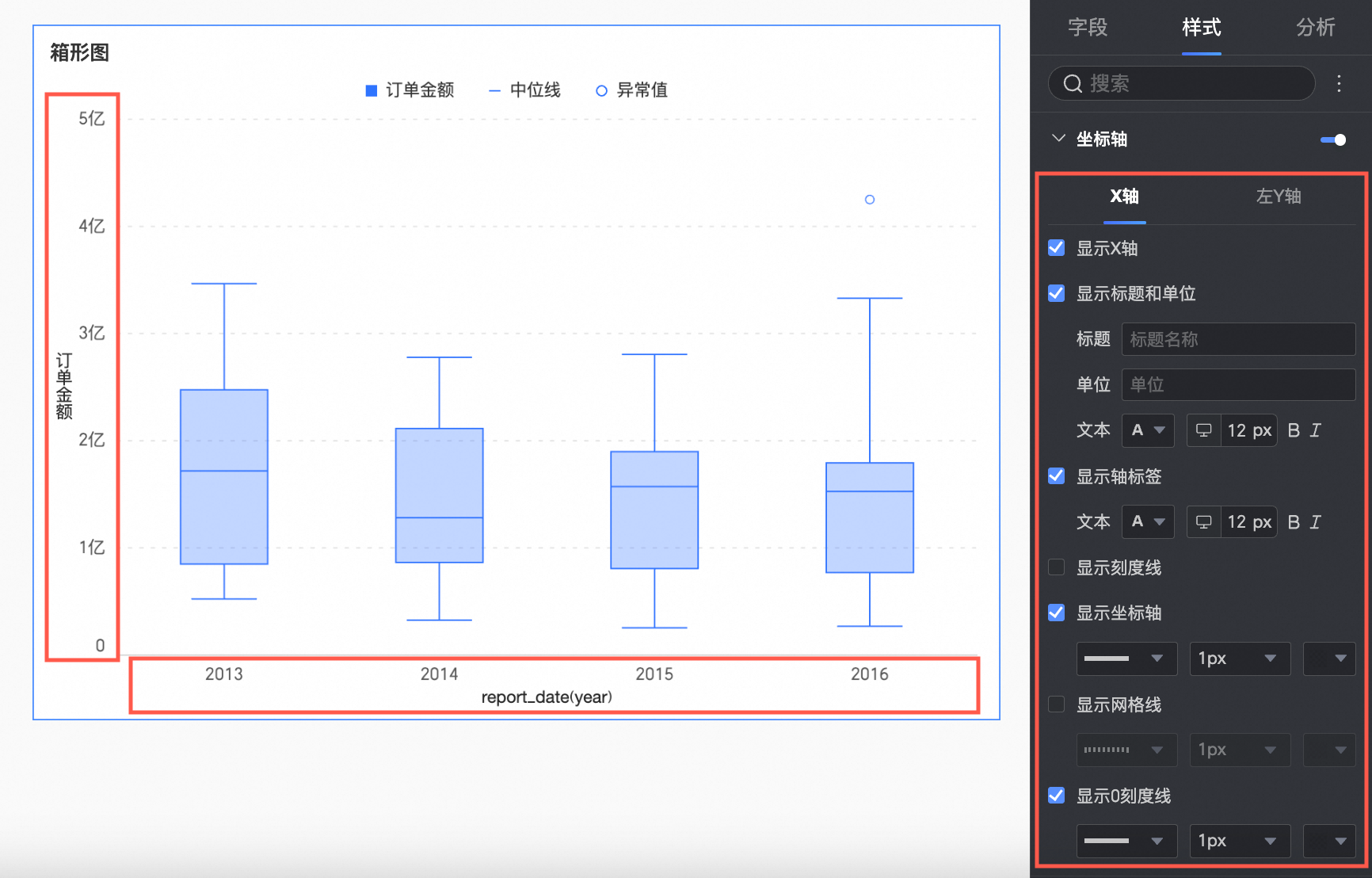

座標軸

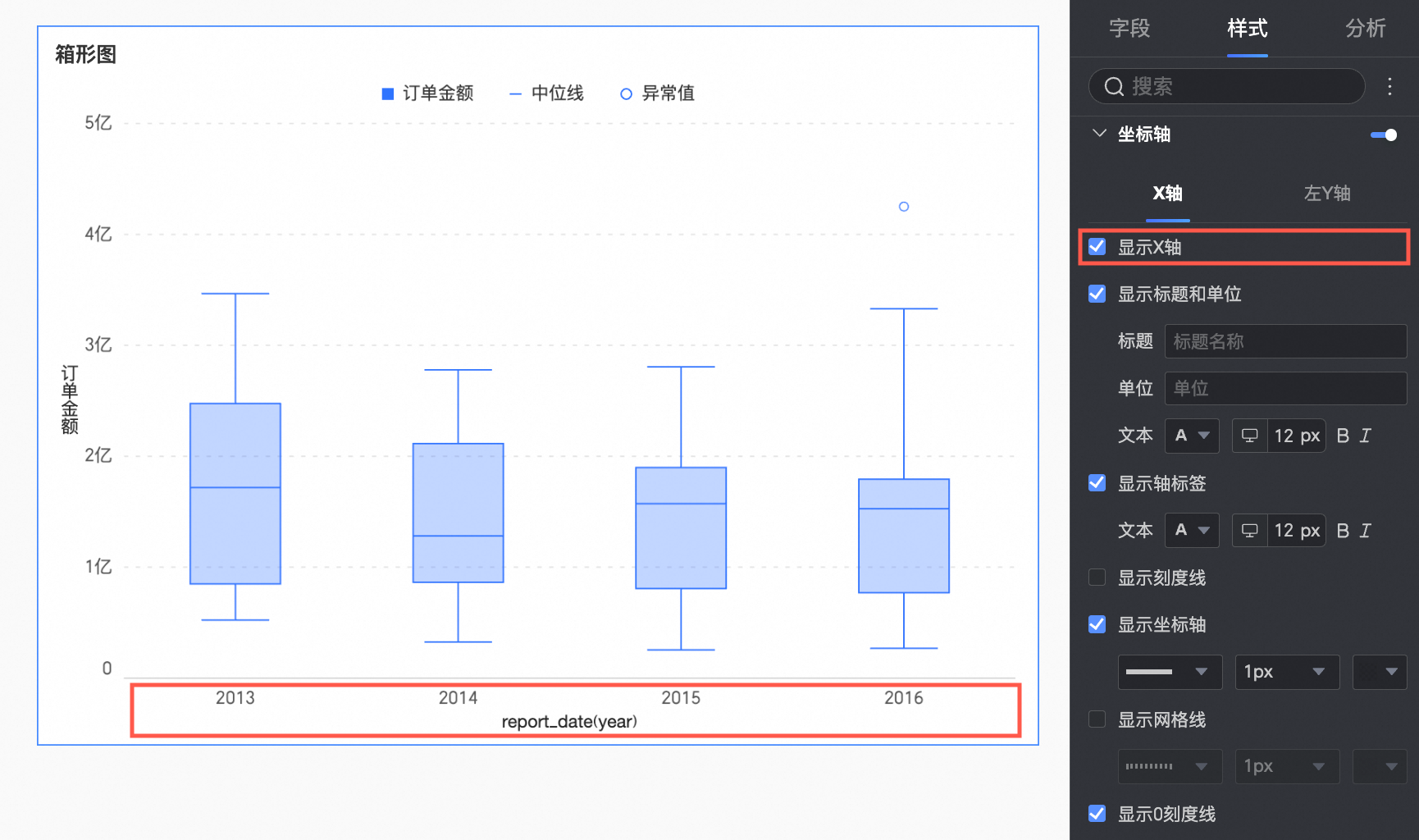

在樣式頁簽下的座標軸中，設定座標軸樣式，預設選中顯示座標軸。
圖表配置項 | 配置內容 | 配置項說明 |
X軸 | 顯示X軸 | 設定是否顯示X軸。 |
顯示標題和單位 | 設定X座標軸上是否顯示標題和單位，支援自訂標題名稱和需要使用的計量單位，並配置文本樣式。 | |
顯示軸標籤 | 設定X軸上是否顯示軸標籤，以及軸標籤的文本樣式。 | |
顯示刻度標記 | 設定X軸是否顯示刻度標記。 | |
顯示座標軸 | 設定是否顯示X軸的座標軸線，支援在顯示的狀態下自訂座標軸樣式，包括線型、線寬和顏色。 | |
顯示網格線 | 設定X軸上是否顯示網格線，支援在顯示的狀態下自訂網格線樣式，包括線型、線寬和顏色。 | |
顯示0刻度標記 | 設定X軸上是否顯示0刻度標記，支援在顯示的狀態下自訂0刻度標記樣式，包括線型、線寬和顏色。 | |
左Y軸 | 顯示左Y軸 | 設定是否顯示左Y軸。 |
顯示標題和單位 | 設定是否顯示軸標題和單位，支援自訂標題名稱和需要使用的計量單位，並配置文本樣式。 | |
顯示軸標籤 | 設定左Y軸上是否顯示標籤，以及標籤顯示格式與文本樣式。 | |
顯示刻度標記 | 設定左Y軸上是否顯示刻度標記。 | |
顯示座標軸 | 設定是否顯示左Y軸的座標軸線，支援在顯示的狀態下自訂座標軸樣式，包括線型、線寬和顏色。 | |
顯示網格線 | 設定左Y軸上是否顯示網格線，支援在顯示的狀態下自訂網格線樣式，包括線型、線寬和顏色。 | |

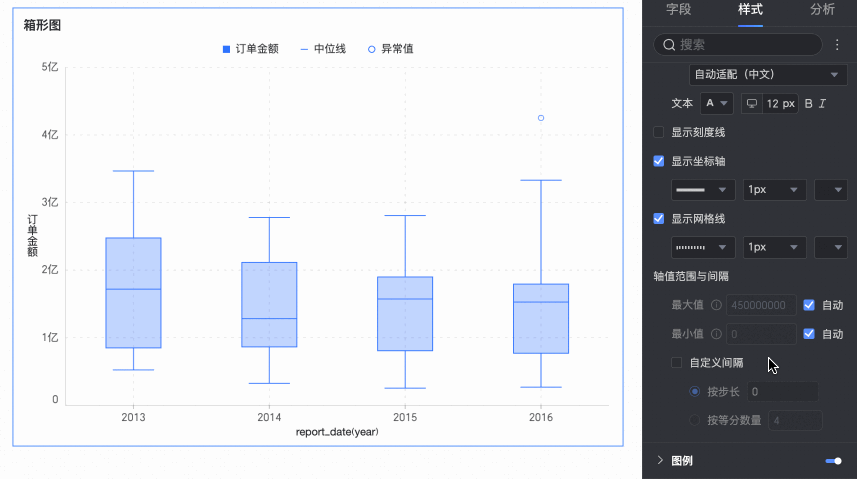

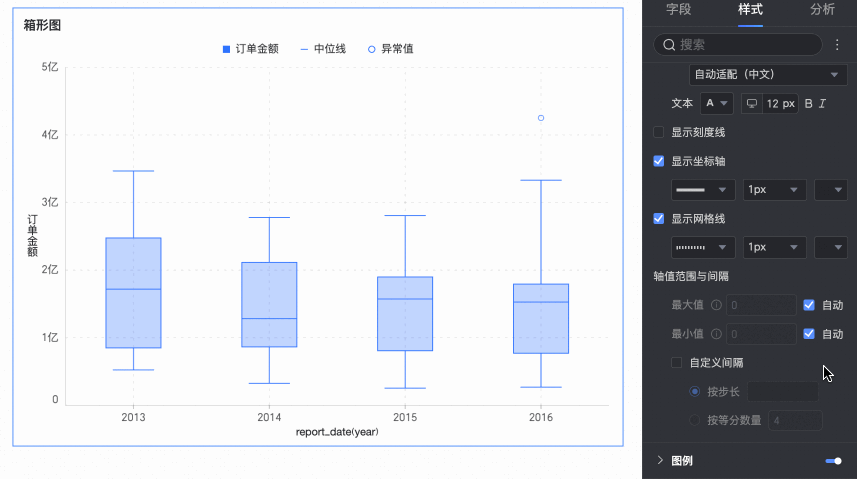

軸值範圍與間隔 | 設定左Y軸軸值的最大最小值，以及各軸值之間的數值間隔大小。
|

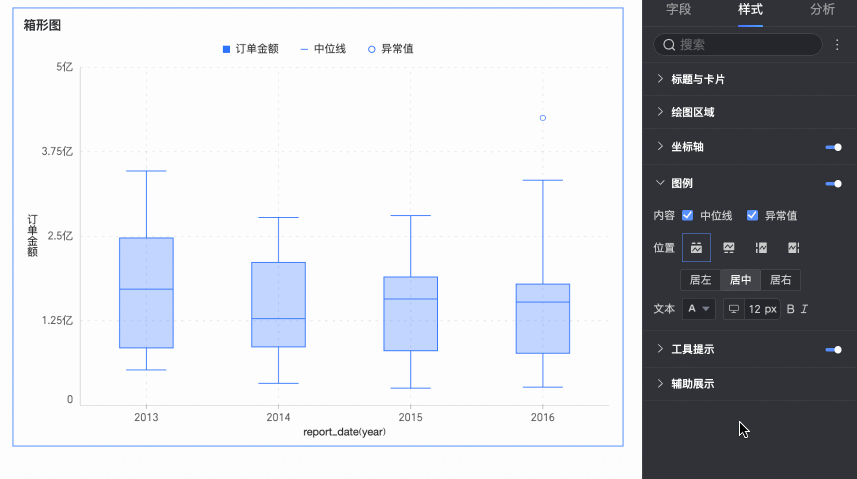

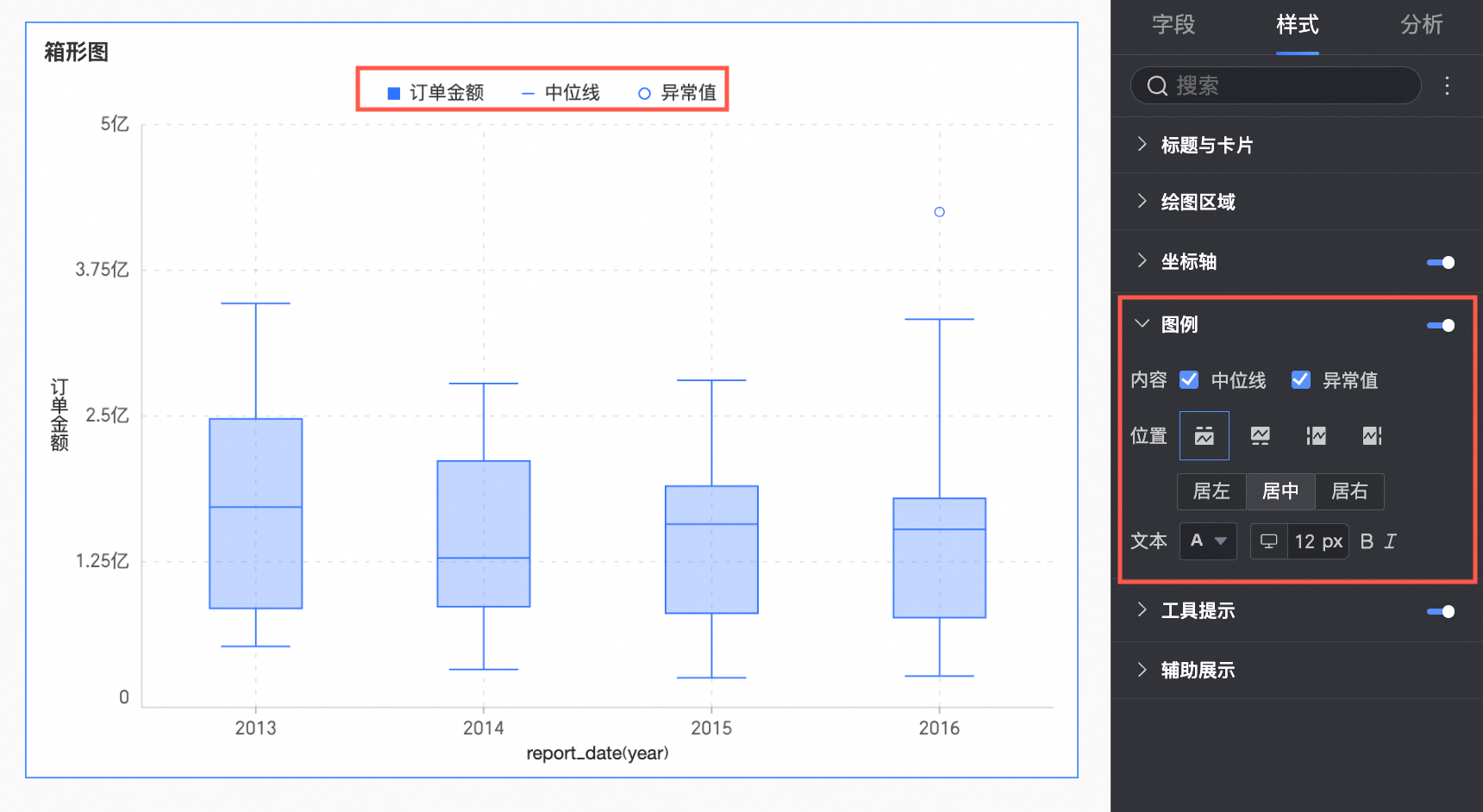

圖例
在樣式頁簽下的圖例中，設定圖表中圖例的樣式。
圖表配置項 | 配置項說明 |
內容 | 選擇是否在圖例中顯示背景地區的指標。 |
位置 | 設定圖例顯示位置，支援以下四種圖例呈現方式。
|
文本 | 設定圖例文本樣式。其中，字型大小支援PC端和移動端分別設定，其餘的文本樣式統一配置。 |
工具提示

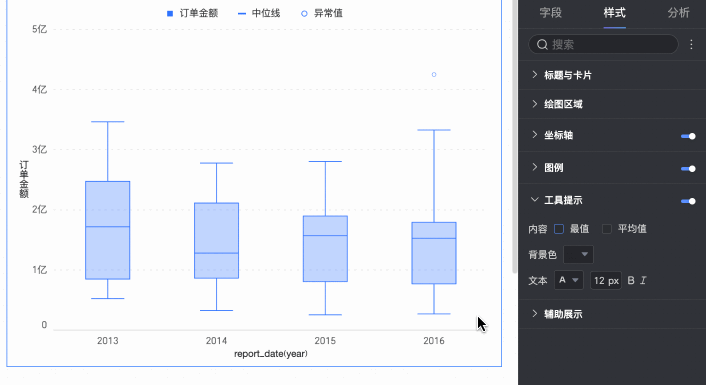

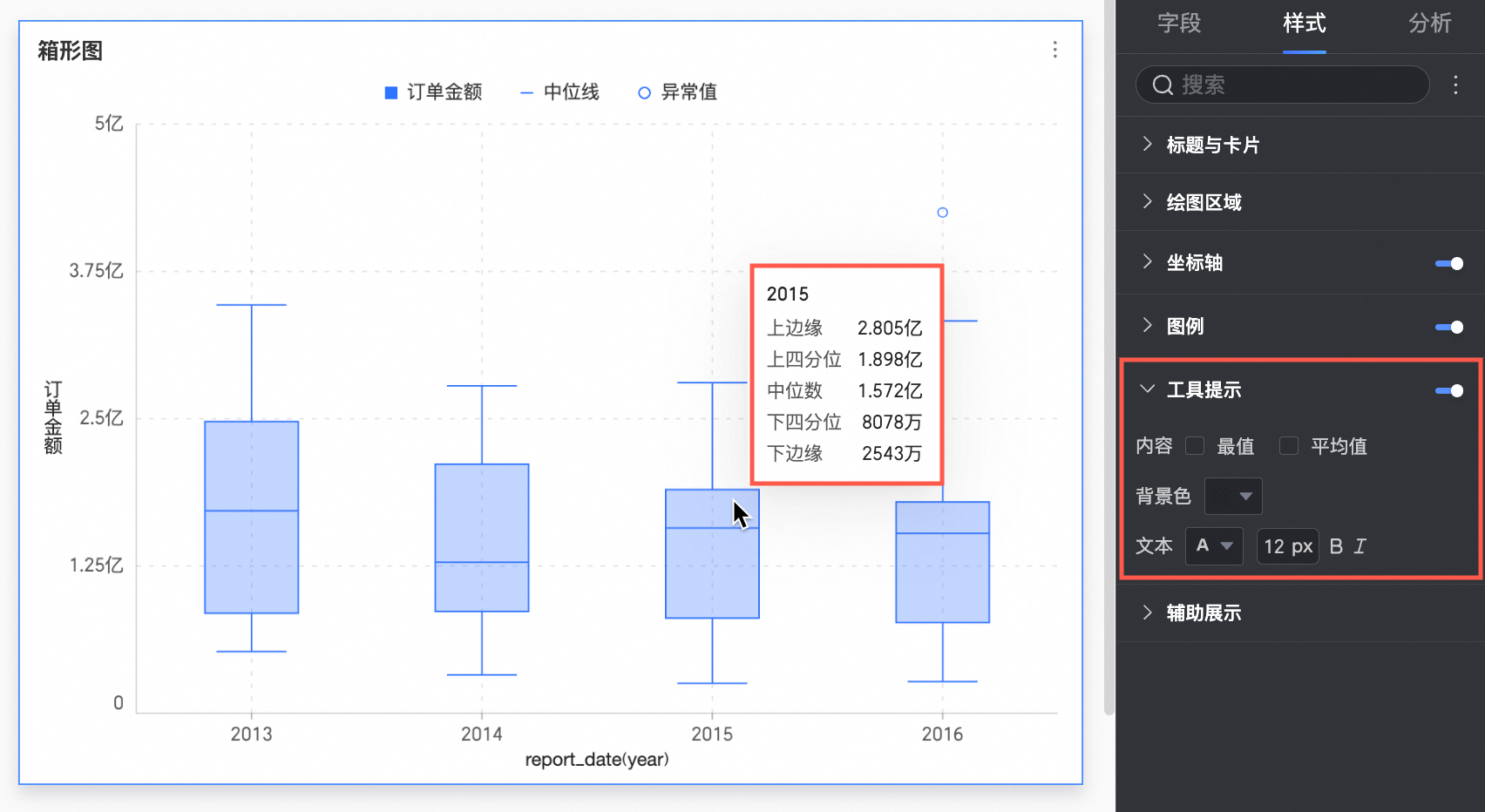

在樣式頁簽下的工具提示中，設定工具提示方式。
僅PC端支援設定工具提示。
圖表配置項 | 配置項說明 |
內容 | 選擇是否在工具提示中展示最值、平均值。 |
背景色 | 設定工具提示框的背景顏色。 |
文本 | 設定提示文字的樣式。 |
輔助展示

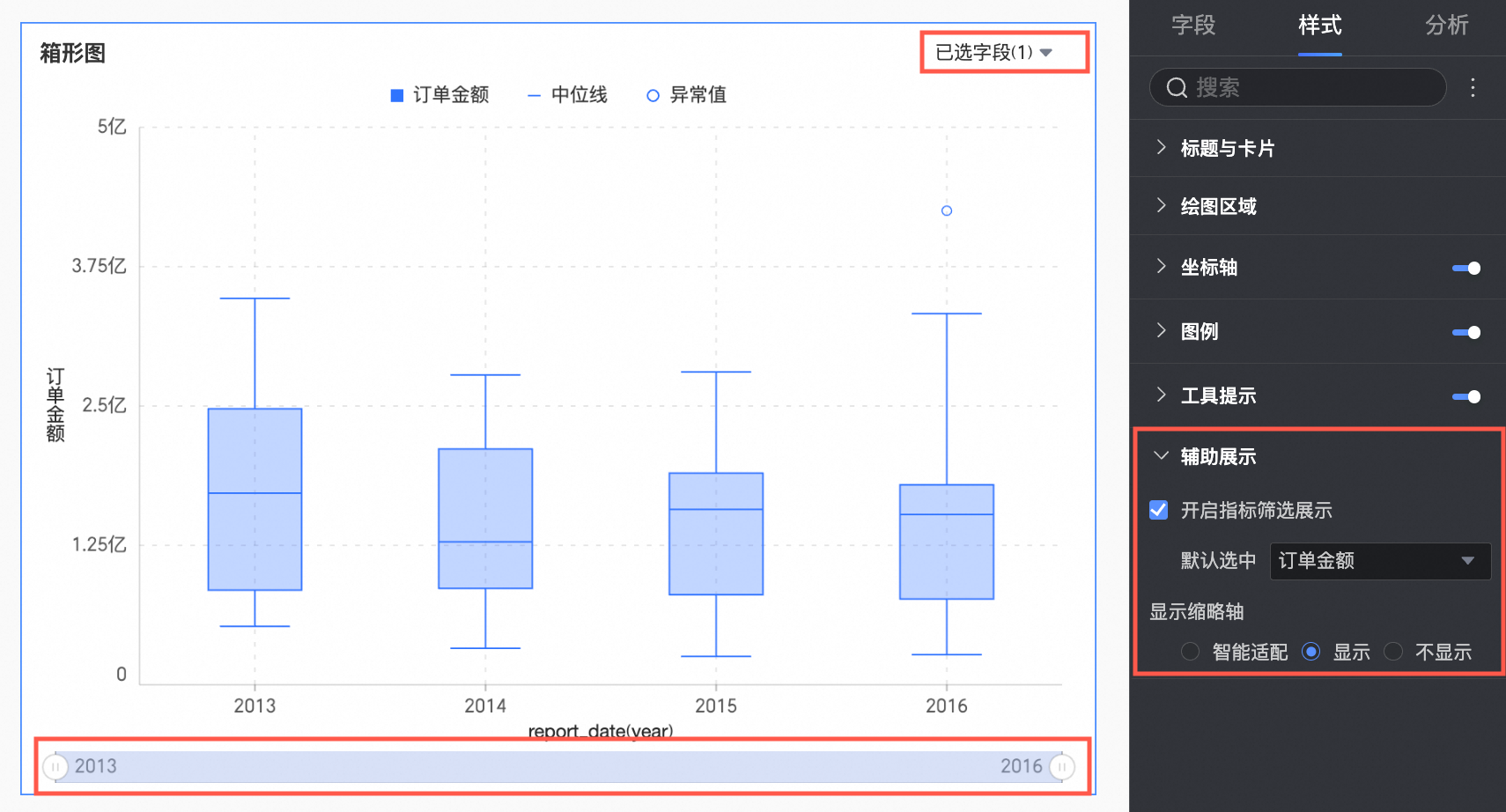

在樣式頁簽下的輔助展示中，設定縮減軸。
圖表配置項 | 配置項說明 |
開啟指標篩選展示 | 設定是否開啟指標篩選展示，開啟後可以配置篩選器中預設選中的欄位。 |
顯示縮減軸 | 設定縮減軸顯示方式。 |
圖表分析配置
圖表配置項 | 配置內容 | 配置項說明 |
資料互動 | 切入 | 當您已在欄位面板設定完成切入欄位時，可以在此處設定切入層級行展示樣式。具體設定請參見切入。 |
聯動 | 當需要分析的資料存在於不同的圖表，您可以通過圖表聯動，把多個圖表關聯起來，形成聯動進行資料分析。具體設定請參見聯動。 | |
跳轉 | 當需要分析的資料存在於多個儀表板時，您可以通過儀表板跳轉，把多個儀表板關聯起來，進行資料分析。跳轉包含產品內跳轉、頁面內組件和外部連結三種方式。具體設定請參見跳轉。 | |
分析預警 | 輔助線 | 通過輔助線可以查看當前度量值與輔助線設定值之間的差異。輔助線設定值分為固定值和計算值兩種。計算值包含平均值、最大值、最小值和中位元四類。具體設定請參見輔助線。 |
標註 | - | 當圖表中的資料存在異常或需要重點關注時，支援使用顏色高亮、表徵圖、注釋或資料點的方式行標註，協助您識別異常並採取相應的行動。具體設定方法請參見標註。 |
