使用VPC附加網段實現EIP網卡可見-Elastic IP Address-阿里雲

EIP 預設以 NAT 方式映射到 ECS 執行個體的私網 IP，作業系統內僅可見私網地址。在部分業務情境中，應用程式要求公網 IP 直接配置在網卡上，即 EIP 網卡可見。

網路通訊協定要求：FTP 主動模式等協議需要在報文負載中攜帶本機公網 IP，攜帶私網 IP 會導致通訊失敗。
源地址校正：部分服務端要求發起請求的網卡 IP 與公網出口 IP 一致。
IPsec VPN：部分 VPN 軟體需要直接綁定公網 IP 以建立隧道。

使用 VPC 附加網段，建立彈性網卡並為其配置與 EIP 一致的主私網 IP，作業系統內即可見公網 IP。且支援為同一網卡配置 IPv6 地址，實現單網卡 IPv4/IPv6 雙棧。

工作原理

VPC 的附加網段功能支援添加任意 CIDR （包括公網 IP 段）作為使用者網段，從而可實現：

將 EIP 所在的公網網段（如 118.XX.XX.0/24）添加為 VPC 附加網段。
在附加網段下建立交換器和彈性網卡，配置彈性網卡的主私網 IP 與 EIP 位址一致。
將 EIP 以普通模式綁定到該彈性網卡，在作業系統內即可見公網地址。

在此基礎上，為同一網卡分配 IPv6 地址並開通公網頻寬，即可實現單網卡 IPv4 + IPv6 雙棧通訊。

適用範圍

同 VPC 通訊：使用附加網段實現網卡可見的 ECS 執行個體，通過該 EIP 與同 VPC 內的其他執行個體無法實現公網通訊，而是在 VPC 內私網通訊。
交換器網段：使用 VPC 附加網段建立的交換器網段必須包含 EIP 位址，且 EIP 不能與交換器的系統保留地址相同（針對IPv4，每個交換器的第1個和最後3個IP地址為系統保留地址）。
彈性網卡：
- ECS 執行個體和綁定的彈性網卡，必須屬於同一VPC、同一可用性區域，可以屬於不同交換器。
- 每個 ECS 執行個體可以綁定的網卡數量由執行個體規格決定。
附加網段：每個 VPC 最多支援添加 5 個附加 IPv4 網段，5 個附加 IPv6 網段。

配置 IPv4 網卡可見

控制台

建立 EIP：登入EIP 控制台，單擊建立Elastic IP Address。具體配置可參考EIP選型指引。
- 付費模式：建議選擇隨用隨付。
- 地區：與 ECS 執行個體所在地區保持一致。
- 其餘配置可保持預設。
EIP 位址決定了後續配置的附加網段和交換器網段。
為 VPC 添加 IPv4 附加網段，並建立交換器和彈性網卡：
1. 添加附加網段：
  1. 登入VPC 控制台，單擊 ECS 執行個體所屬專用網路 ID 進入詳情頁。
  2. 選擇網段管理頁簽，單擊添加附加IPv4網段。選擇高級配置網段，並輸入包含 EIP 位址的位址區段。
    例如， EIP 位址為 118.XX.XX.230，可設定為 118.XX.XX.0/24。
2. 前往建立交換器頁面，在附加網段下建立交換器：
  - 專用網路：選擇 ECS 執行個體所屬的 VPC。
  - IPv4網段：選擇已添加的附加網段。
  - 交換器的可用區：選擇 ECS 執行個體所在的可用性區域。
  - 交換器的IPv4網段：輸入包含 EIP 位址的位址區段。例如， EIP 位址為 118.XX.XX.230，可設定為 118.XX.XX.128/25。
3. 建立彈性網卡：
  1. 前往ECS控制台 - 彈性網卡頁面。
  2. 單擊建立彈性網卡：
    - 專用網路、交換器、安全性群組：選擇 ECS 執行個體所屬的 VPC 和安全性群組，以及附加網段下建立的交換器。
    - 主私網 IP：輸入 EIP 的 IP 位址（如 118.XX.XX.230）。
綁定資源
1. 將 EIP 與彈性網卡綁定：前往EIP 控制台，單擊目標 EIP 操作列的綁定資源。
  - 執行個體類型：選擇彈性網卡。
  - 繫結模式：選擇普通模式。
  - 選擇要綁定的執行個體：選擇步驟3建立的彈性網卡。
2. 將彈性網卡與 ECS 執行個體綁定：
  1. 前往ECS控制台 - 彈性網卡頁面，單擊目標執行個體操作列的綁定執行個體，選擇目標 ECS。部分執行個體規格不支援熱插拔，需要先停止 ECS 執行個體後再綁定彈性網卡。
    ECS 執行個體綁定的輔助彈性網卡數達到執行個體規格的支援上限時，可以通過升降配執行個體提升執行個體規格。
  2. 確認彈性網卡生效：登入 ECS 執行個體，執行ip addr show確認輔助彈性網卡 IP 與 EIP 一致。若彈性網卡未啟動，需配置Linux作業系統識別網卡。
配置策略路由：ECS 的預設路由指向主網卡 eth0。為保證通過輔助彈性網卡 eth1 進入的請求能原路返回（即源進源出），需要配置策略路由。
- 臨時配置（重啟後失效）：
```
ip route add default via <子網網關> dev eth1 table 1001
ip rule add from <主私網 IP> lookup 1001
```
- 永久配置：配置開機時自動更新路由，使配置永久生效。
結果驗證：登入 ECS 執行個體，執行curl -4 --interface eth1 ifconfig.me，驗證出口 IP 為主私網 IP。

API

調用AllocateEipAddress建立EIP。
調用AssociateVpcCidrBlock添加附加網段。
調用CreateVSwitch建立交換器。
調用CreateNetworkInterface建立彈性網卡。
調用AssociateEipAddress綁定EIP與彈性網卡。
調用AttachNetworkInterface為已有 ECS 執行個體綁定彈性網卡。

配置 IPv6 雙棧

在配置 IPv4 網卡可見的基礎上，為輔助彈性網卡分配 IPv6 地址，即可實現單網卡 IPv4/IPv6 雙棧。

控制台

為 VPC 開啟 IPv6：
目標 VPC 未開啟 IPv6 時，單擊目標 VPC IPv6網段列的開通IPv6，選擇系統分配的 IPv6 位址區段，並勾選自動開啟專用網路內所有交換器IPv6功能；系統將自動建立IPv6網關並分配IPv6網段。
目標 VPC 及交換器已開啟 IPv6 時，可跳過此步驟。
為彈性網卡分配 IPv6 地址：
前往ECS控制台 - 彈性網卡頁面，單擊目標彈性網卡操作列的管理彈性網卡 IP，添加 IPv6 地址。

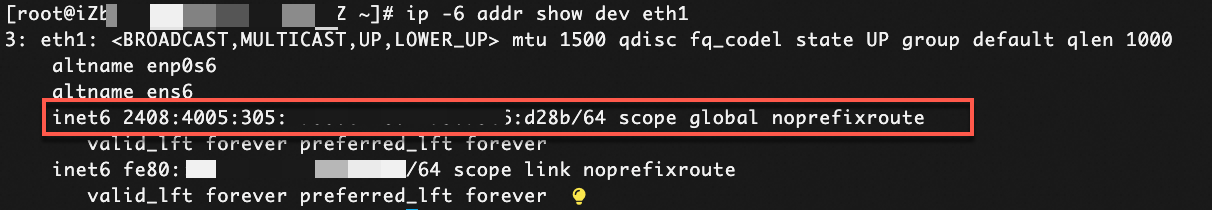

配置作業系統識別 IPv6 地址：登入 ECS 執行個體，執行sudo acs-plugin-manager --exec --plugin=ecs-utils-ipv6；完成後，執行ip -6 addr show dev eth1確認已正確識別。
開通 IPv6 公網頻寬：IPv6 地址預設僅支援 VPC 內部通訊，需要單獨開通公網頻寬才能訪問公網。
1. 登入IPv6 網關控制台。
2. 單擊目標 VPC 的 IPv6 網關，單擊目標 IPv6 地址操作列的開通公網頻寬，配置公網頻寬。
結果驗證：登入 ECS 執行個體，執行curl -6 ifconfig.me，驗證 IPv6 公網出口。

API

針對已建立的專用網路和交換器，調整ModifyVpcAttribute與ModifyVSwitchAttribute的EnableIPv6參數開啟/關閉IPv6。
控制台邏輯不同的是，調用API為專用網路和交換器開啟IPv6後，將不會自動建立IPv6網關，需調用CreateIpv6Gateway自行建立。
調用AssignIpv6Addresses為彈性網卡分配IPv6地址。
調用AllocateIpv6InternetBandwidth為IPv6地址購買公網頻寬。

常見問題

問題	可能原因	解決方案
彈性網卡的主私網 IP 配置不合法	主私網 IP 未包含於交換器網段	重新建立交換器，確保交換器網段包含 EIP 位址。
彈性網卡綁定 ECS 時無法選擇到目標 ECS	可用性區域不一致	確認彈性網卡和 ECS 執行個體位於同一可用性區域。
彈性網卡綁定 ECS 時報錯	執行個體規格不支援熱插拔	先停止執行個體，完成綁定後再啟動執行個體。
彈性網卡未啟用	作業系統未識別新網卡	配置Linux作業系統識別網卡。
ECS 執行個體無法訪問公網	預設路由指向主網卡	調整路由優先順序，確保優先使用輔助彈性網卡訪問公網；或使用 `--interface eth1` 指定輔助彈性網卡訪問。
	存在非對稱路由	配置策略路由確保源進源出。
	安全性群組未允許存取	檢查安全性群組是否放通了相關訪問來源的流量。
