DataV：格網彙總層（v4.x版本）

圖表樣式

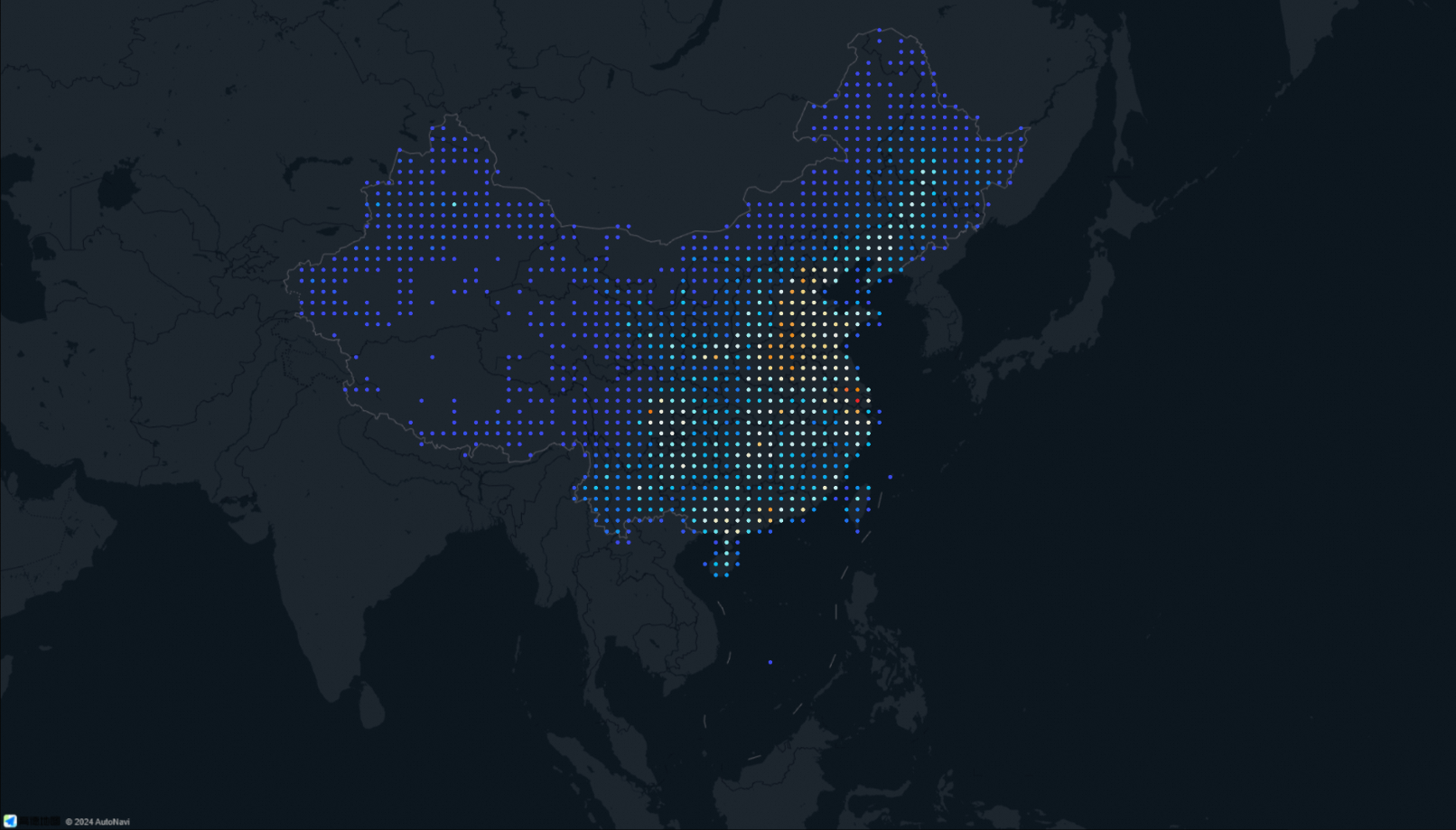

格網彙總層是基礎平面地圖 4.0的子組件，支援獨立的樣式和資料配置，包括格網的尺寸大小、顏色和標註等，能夠以彙總格網點的形式表現地理位置上的點的分布密度。

樣式面板

• 搜尋配置：單擊樣式面板右上方的搜尋配置項表徵圖，可在搜尋配置面板中輸入您需要搜尋的配置項名稱，快速定位到該配置項，系統支援模糊比對。詳情請參見搜尋配置項。

• 快速樣式：格網彙總層子組件具備快速樣式功能，您可以根據實際應用情境選擇不同的樣式。

• 通用：設定格網彙總層的通用配置項。

  參數	說明
  可見層級	設定格網彙總層的可見層級值，在設定的層級範圍內格網彙總層可見，層級之外不可見。
  不透明度	設定格網彙總層的不透明度值，取值範圍為0~100，單位%，數值越大圖層越不透明。

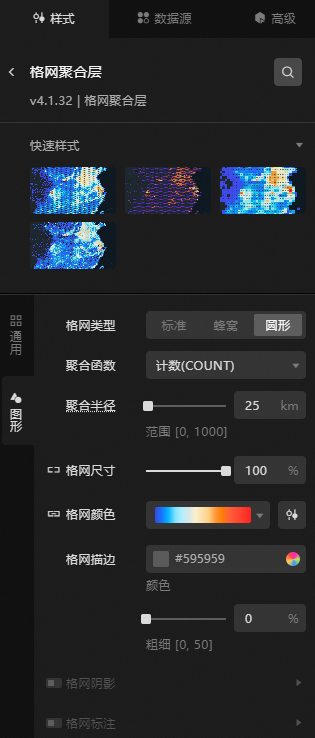

• 圖形：設定格網彙總層的圖形配置項。

  參數	說明
  格網類型	選擇不同的格網類型，包括標準、蜂窩和圓形。
  彙總函式	選擇不同的彙總函式，地圖會通過彙總函式重新計算，改變地圖的顯示樣式，彙總函式包括但不限於計數(COUNT)、求和(SUM)、均值(AVG)、最大值(MAX)、最小值(MIN)。
  彙總半徑	根據地圖實際距離標註當前彙總圖形的半徑，範圍為0~1000，單位km。
  格網尺寸	設定格網的尺寸大小，請參見尺寸映射器使用說明，配置不同格網的映射尺寸樣式。
  格網顏色	設定格網的顏色樣式，請參見顏色映射器使用說明，配置不同格網的映射顏色樣式。
  格網描邊	設定以當前格網半徑為基準的格網描邊線的顏色和描邊線的粗細值，取值範圍為0~50。
  格網陰影	設定格網陰影樣式的顏色、陰影的模糊度值和陰影基于格網中心點水平方向/垂直方向的位移。
  格網標註	單擊左側的表徵圖，可控制格網標註樣式的顯隱。 文本樣式：設定標註文字的字型、文字粗細、字型大小和顏色。

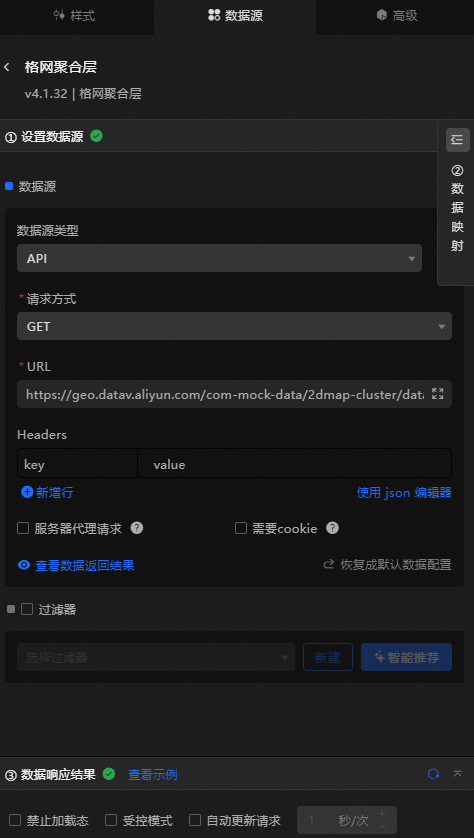

資料來源面板

進階面板

此組件無事件配置。

藍圖互動

1. 單擊頁面左上方的表徵圖，進入藍圖頁面。

2. 在圖層節點頁簽下，添加當前組件至主畫布中。

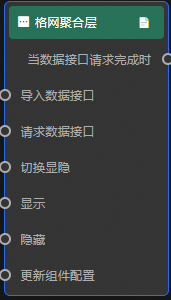

3. 查看藍圖配置參數。

   • 事件

     事件	說明
     當資料介面請求完成時	資料介面請求返回並經過過濾器處理後拋出的事件，同時拋出處理後的JSON格式的資料。具體資料樣本請參見畫布編輯器中組件右側配置面板資料來源頁簽的資料響應結果地區。

   • 動作

     動作	說明
     匯入資料介面	按組件繪製格式處理資料後，匯入組件，重新繪製。不需要重新請求服務端資料，查看資料樣本。 [ { "lng": 126.75, "lat": 42.95, "value": 22 } ]
     請求資料介面	重新請求服務端資料，上遊資料處理節點或圖層節點拋出的資料將作為參數。例如格網彙總層配置了API資料來源為https://api.test，傳到請求資料介面動作的資料為{ id: '1'}，則最終請求介面為https://api.test?id=1。
     切換顯隱	切換組件顯示或者隱藏，不需要參數。
     顯示	顯示組件，參考資料樣本。 { "animationType": "",//動畫方式，可選值：fade，不填無動畫。 "animationDuration": 1000,//動畫延遲，單位ms。 "animationEasing": ""//動畫曲線 }
     隱藏	隱藏組件，參考資料樣本。 { "animationType": "",//動畫方式，可選值：fade，不填無動畫。 "animationDuration": 1000,//動畫延遲，單位ms。 "animationEasing": ""//動畫曲線 }
     更新群組件配置	動態更新組件的樣式配置。需要先在組件的樣式面板中，單擊複製配置到剪貼簿，擷取組件配置資料。再根據需要在藍圖編輯器配置頁面的資料處理節點中更改對應樣式的欄位值。
