尺寸映射器用於調整圖元尺寸大小，通過使用範圍滑塊決定圖元尺寸範圍，本文以配置基礎平面地圖 3.0組件中向量散點層內的散點半徑為例，為您介紹如何自訂資料值和尺寸的映射關係。

配置尺寸映射

配置地圖子組件內散點半徑，您可以通過兩種方法調整散點的半徑。

方法一：單擊關閉散點半徑配置項左側的表徵圖，在滑鼠懸浮態提示開啟視覺映射時，無需資料驅動，單純的自訂樣式配置，通過滑動滑塊或者自訂輸入數字，即可調整散佈圖形的尺寸大小。
方法二：單擊開啟散點半徑配置項左側的表徵圖，在滑鼠懸浮態提示關閉視覺映射時，使用尺寸映射器，由散點的資料驅動映射，可對散點尺寸使用範圍滑動條進行配置。

功能

說明

面板摺疊時配置尺寸範圍映射

在尺寸映射器摺疊狀態時，拖動左側滑塊調整最小值對應的圖形尺寸；拖動右側滑塊調整最大值對應的圖形尺寸。

說明

系統會根據最大值和最小值的參數，自動計算出中間數值和圖形尺寸後進行繪製。

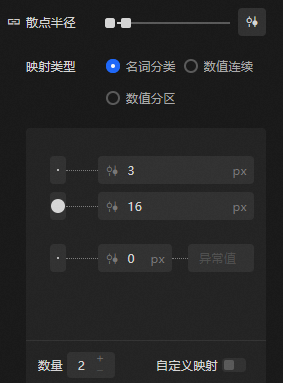

面板展開配置尺寸映射細節

在尺寸映射器展開狀態時，系統自動讀取資料，進行圖形尺寸和資料的映射匹配，您可進行如下映射細節的配置。

對應範圍：您可以拖動對應範圍上下兩個滑塊或在下方自動讀取的最大最小值對應資料輸入框內，自訂輸入最小值和最大值對應的圖形顯示像素的數值，控製圖形映射顯示的尺寸範圍。
異常值：您可以單擊異常值圖形尺寸輸入框，自訂設定一個像素數值，用於定義undefined、null、NaN等異常值的映射狀態。
自訂映射：開啟開關，您可以自訂輸入最大值最小值的表徵圖像素尺寸大小值和該圖形尺寸對應的資料值相映射匹配，用於滿足您的定製需求。
