本文介紹AnalyticDB PostgreSQL版如何通過DMS的作業調度功能，實現定時調度RDS PostgreSQL資料庫的資料。

功能介紹

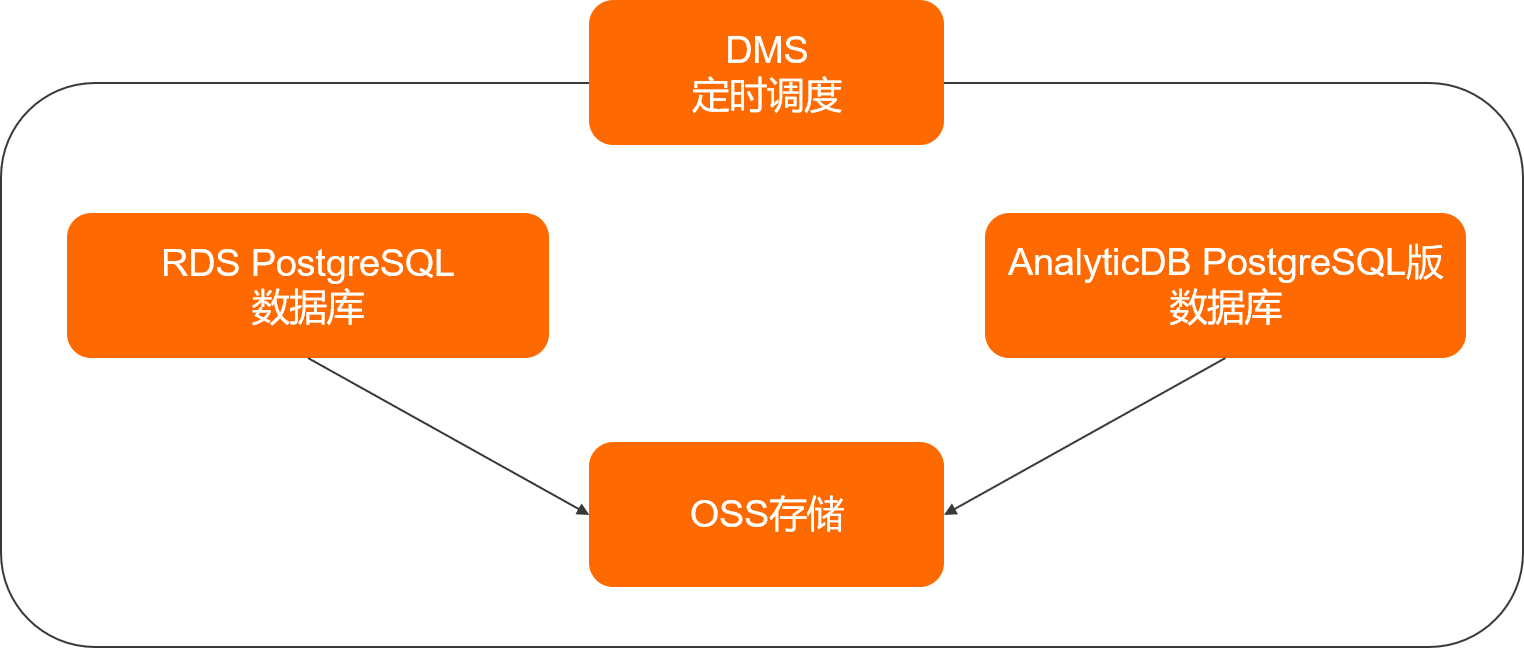

本次作業調度使用OSS作為中間態的儲存，調度任務會將資料從RDS PostgreSQL資料庫載入到OSS上，再使用AnalyticDB PostgreSQL版Serverless模式對該資料進行分析。整個ETL（Extract-Transform-Load）鏈路調度均通過DMS實現。作業調度示意圖如下：

DMS作業調度

優勢

資料存放區在OSS上，實現低成本儲存歸檔，且資料不會被刪除。
資料從RDS資料庫以“T+1”的形式載入到AnalyticDB PostgreSQL版Serverless模式中進行高效能資料分析。
DMS作業調度支援配置自動調度架構，低代碼、白屏化操作，上手容易。

注意事項

RDS資料庫中的資料，需要可以指定條件來增量歸檔。例如通過表中時間列按天歸檔。
RDS PostgreSQL執行個體、AnalyticDB PostgreSQL版執行個體和OSS Bucket需在同一地區內。

準備工作

AnalyticDB PostgreSQL版

建立AnalyticDB PostgreSQL版Serverless模式執行個體，如何建立執行個體，請參見建立執行個體。
建立初始帳號。如何建立初始帳號，請參見建立資料庫帳號。

RDS PostgreSQL

建立RDS PostgreSQL執行個體。如何建立執行個體，請參見快速建立RDS PostgreSQL執行個體。
說明
RDS PostgreSQL執行個體需要為PostgreSQL 9.4至PostgreSQL 13.0版本。
建立高許可權帳號。如何建立高許可權帳號，請參見建立帳號。

OSS

建立OSS Bucket。如何建立OSS Bucket，請參見控制台建立儲存空間。
擷取OSS Bucket的Bucket名稱和Endpoint（地區節點）資訊，擷取方式如下：
1. 登入OSS管理主控台。
2. 在左側導覽列中，單擊目標Bucket列表。
3. 在Bucket列表，單擊目標Bucket。
  在Bucket列表頁面，您可以擷取Bucket名稱。
4. 單擊左側導覽列中的概覽。
5. 在概覽頁面的訪問連接埠地區，您可以擷取Endpoint（地區節點）。
  建議使用ECS的VPC網路訪問（內網）的訪問網域名稱進行訪問。

擷取AccessKey ID和AccessKey Secret

擷取AccessKey ID和AccessKey Secret的具體操作，請參見建立AccessKey。

準備服務和資料

RDS PostgreSQL

串連RDS PostgreSQL資料庫。如何串連資料庫，請參見串連PostgreSQL執行個體。
本文樣本中所有操作均使用DMS串連並執行。

建立測試表t_src，並插入測試資料。語句如下：

CREATE TABLE t_src (a int, b int, c date);
INSERT INTO t_src SELECT generate_series(1, 1000), 1, now();

安裝OSS外表外掛程式。語句如下：
```
CREATE EXTENSION IF NOT EXISTS oss_fdw;
```

建立一個OSS外表。語句如下：

CREATE SERVER ossserver FOREIGN DATA WRAPPER oss_fdw OPTIONS
     (host '<bucket_host>' , id '<access_key>', key '<secret_key>',bucket '<bucket_name>');

參數說明如下：

參數	說明
host	準備工作中擷取的OSS的Endpoint（地區節點）。
id	準備工作中擷取的AccessKey ID。
key	準備工作中擷取的AccessKey Secret。
bucket	準備工作中擷取的OSS的Bucket名稱。

AnalyticDB PostgreSQL版

串連AnalyticDB PostgreSQL版資料庫。如何串連資料庫，請參見用戶端串連。
本文樣本中所有操作均使用DMS串連並執行。
建立一張與RDS PostgreSQL側表結構一致的表t_target。語句如下：
```
CREATE TABLE t_target (a int, b int, c date);
```
說明
AnalyticDB PostgreSQL版Serverless模式暫不支援主鍵。
安裝OSS外表外掛程式。語句如下：
```
CREATE EXTENSION IF NOT EXISTS oss_fdw;
```

建立OSS Server和User Mapping。語句如下：

CREATE SERVER oss_serv
    FOREIGN DATA WRAPPER oss_fdw
    OPTIONS (
        endpoint '<bucket_host>',
        bucket '<bucket_name>'
  );

CREATE USER MAPPING FOR PUBLIC
    SERVER oss_serv
    OPTIONS (
        id '<access_key>',
        key '<secret_key>'
    );

參數說明如下：

參數	說明
endpoint	準備工作中擷取的OSS的Endpoint（地區節點）。
id	準備工作中擷取的AccessKey ID。
key	準備工作中擷取的AccessKey Secret。
bucket	準備工作中擷取的OSS的Bucket名稱。

配置ETL任務

登入Data Management控制台。
單擊頂部功能表列中的整合與開發（DTS），然後在左側導覽列中，選擇資料開發 > 任務編排。
在任務流地區中，單擊新增任務流。
在建立任務流對話方塊中，輸入任務流名稱後，單擊確認。
本次樣本中，任務流名稱為RDSPG資料匯入OSS。
配置RDS PostgreSQL資料歸檔任務流。具體步驟如下：
1. 在RDSPG資料匯入OSS頁簽中，將左側資料加工分類中的單一實例SQL拖動到中間畫布中。
2. 可選：單擊畫布中該任務的表徵圖，重新命名該任務。
  重新命名任務是為了方便後續維護整個ETL鏈路，您可以根據自身需求設定任務名。本次樣本中的任務名設定為RDS資料幫浦。
3. 單擊畫布中建立任務的表徵圖。

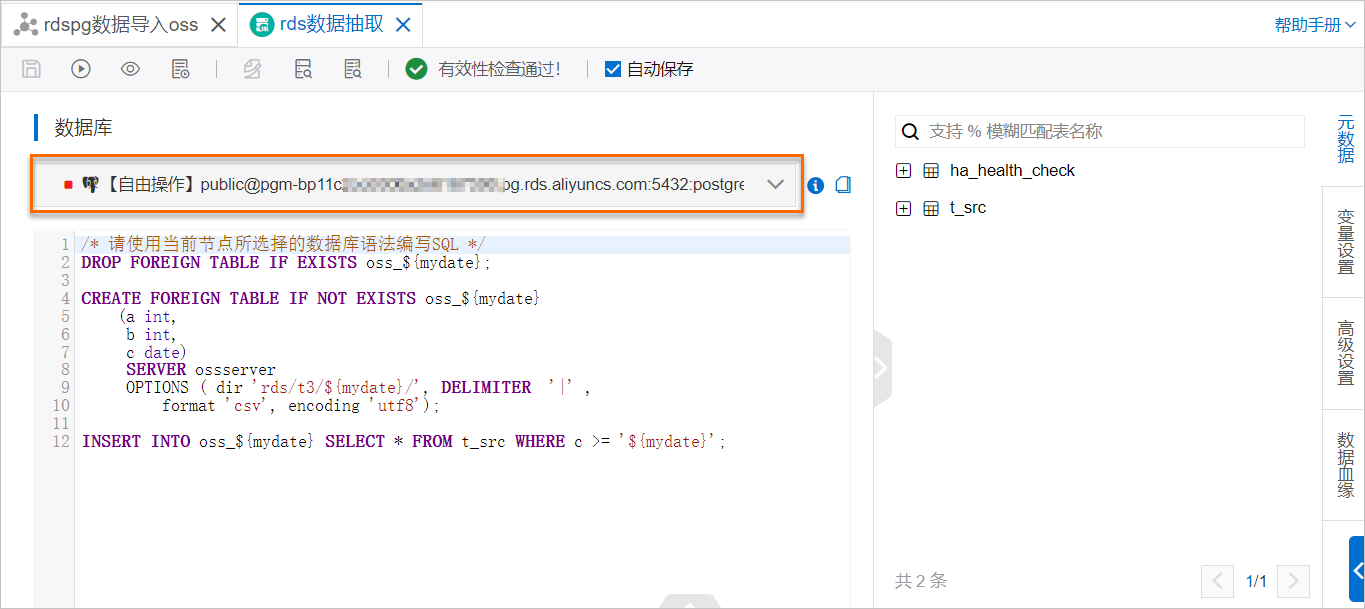

4. 選擇需要綁定的RDS PostgreSQL資料庫。

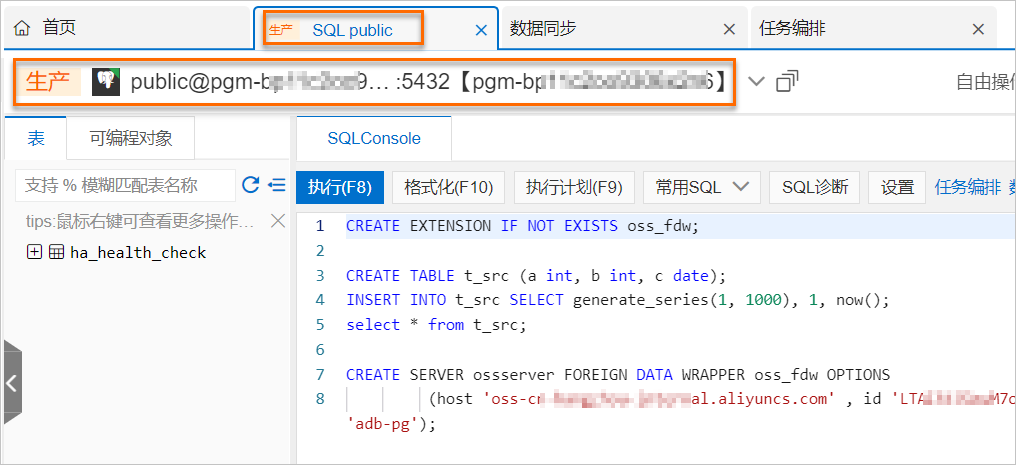

  您可以切換至RDS PostgreSQL資料庫的SQL編輯頁簽查看資料庫。
5. 在下方編輯框中，粘貼以下SQL：
```
DROP FOREIGN TABLE IF EXISTS oss_${mydate};

CREATE FOREIGN TABLE IF NOT EXISTS oss_${mydate}
    (a int,
     b int,
     c date)
     SERVER ossserver
     OPTIONS ( dir 'rds/t3/${mydate}/', DELIMITER  '|' ,
         format 'csv', encoding 'utf8');

INSERT INTO oss_${mydate} SELECT * FROM t_src WHERE c >= '${mydate}';
```

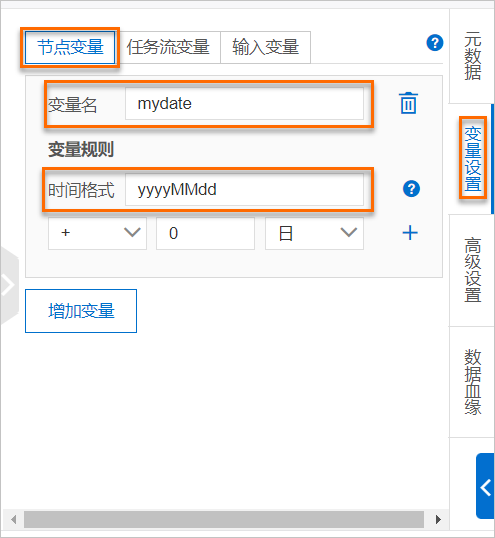

6. 單擊右側的變數設定，選擇節點變數，將變數名設定為mydata，時間格式設定為yyyyMMdd。
返回RDSPG資料匯入OSS任務流，配置AnalyticDB PostgreSQL版的載入任務。具體步驟如下：
1. 在RDSPG資料匯入OSS頁簽中，將左側資料加工分類中的單一實例SQL拖動到中間畫布中。
2. 可選：單擊畫布中該任務的表徵圖，重新命名該任務。
  重新命名任務是為了方便後續維護整個ETL鏈路，您可以根據自身需求設定任務名。本次樣本中的任務名設定為ADBPG資料載入。
3. 單擊畫布中建立任務的表徵圖。
4. 選擇需要綁定的AnalyticDB PostgreSQL版資料庫。
  AnalyticDB PostgreSQL版資料庫擷取方式與步驟5中擷取RDS PostgreSQL資料庫方式一致。
5. 在下方編輯框中，粘貼以下SQL：
```
CREATE FOREIGN TABLE IF NOT EXISTS  oss_${mydate}(
     a int ,
     b int ,
     c date
) SERVER oss_serv
    OPTIONS (
        dir 'rds/t3/${mydate}/',
        format 'csv',
        delimiter '|',
        encoding 'utf8');

INSERT INTO t_target SELECT * FROM oss_${mydate};
```
6. 單擊右側的變數設定，選擇節點變數，將變數名設定為mydata，時間格式設定為yyyyMMdd。
配置調度任務，需要先運行RDS PostgreSQL資料幫浦任務，再運行AnalyticDB PostgreSQL版資料載入任務。配置方法如下：

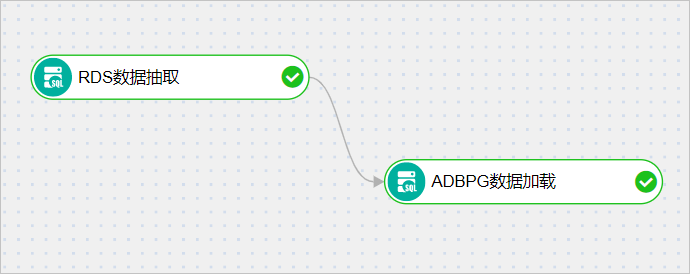

1. 選中RDS資料幫浦任務右側的圓點，拖動到ADBPG資料載入任務上，完成拖動後顯示效果如下：

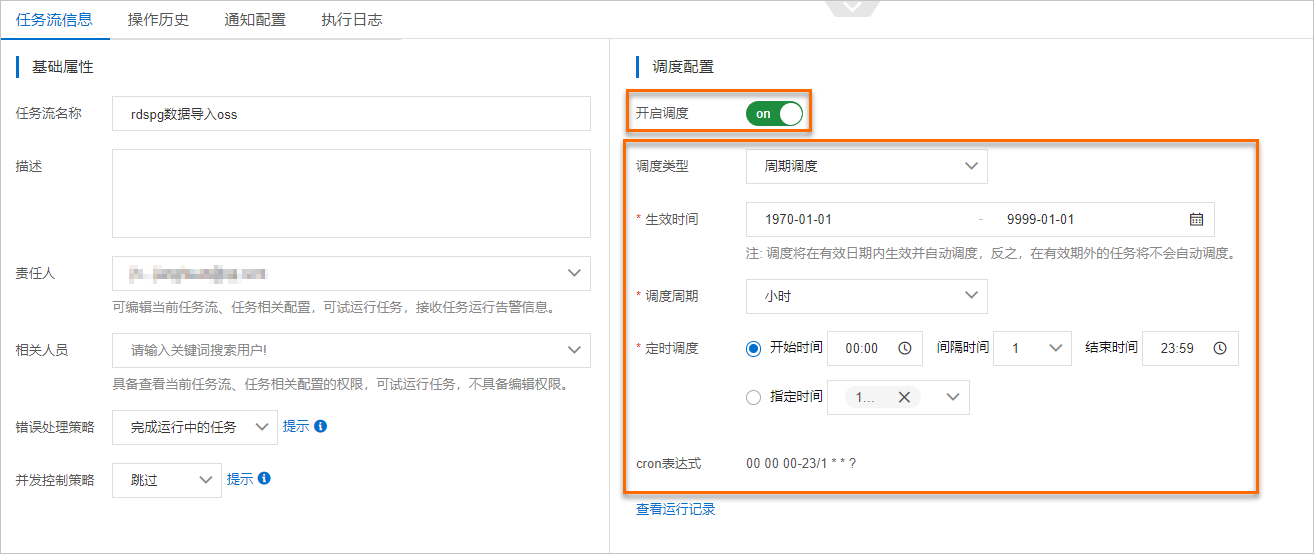

2. 單擊頁面下方的任務流資訊，開啟調度配置下開啟調度的開關。
3. 選擇需要的作業調度周期，每個周期調度任務都會進行RDS側資料的抽取和AnalyticDB PostgreSQL版側資料的載入。
完成配置後，單擊左上方試運行。
任務流測試無誤後單擊發布。
