使用DLA任務編排從RDS備份資料到OSS - Data Management

本文將介紹DMS資料開發如何?從RDS備份歷史資料到OSS的步驟。

背景資訊

說明如下內容以任務編排（老）功能操作樣本。任務編排（老）功能已下線，詳細資料，請參見【通知】下線任務編排（老）和數倉開發（老）功能。

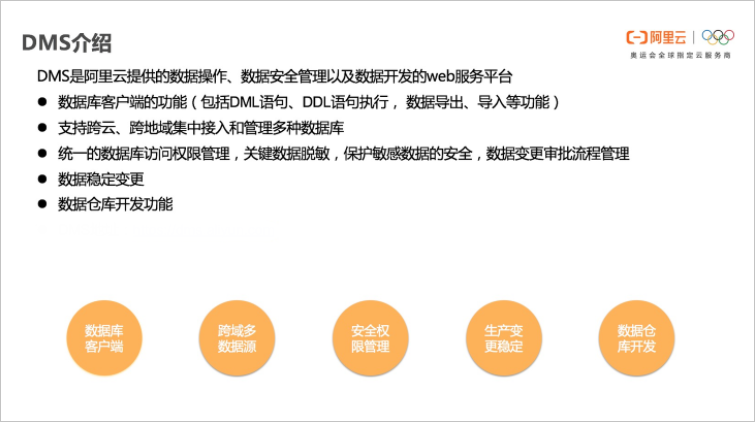

DMS是阿里雲提供的資料操作、資料安全管理以及資料開發的Web服務平台。DMS提供資料庫用戶端的功能，支援多種資料來源（MySQL，PostgreSQL，SQLServer，Oracle，Redis以及MongoDB等），實現統一的許可權管理，支援資料庫穩定的變更，同時整合了資料開發功能（包括數倉開發模式和任務編排模式）。

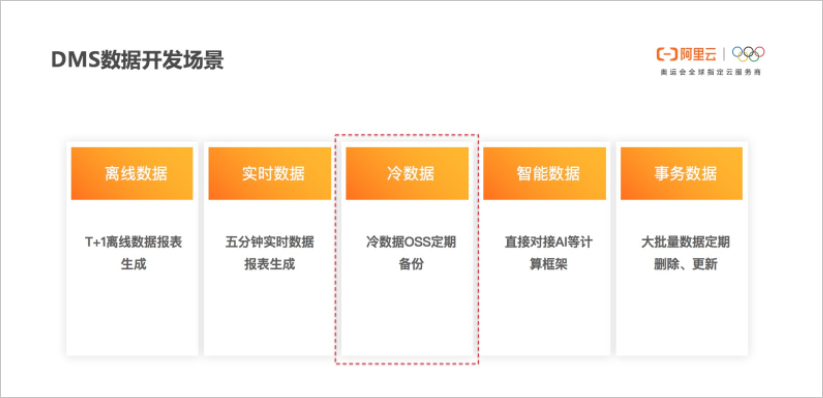

DMS資料開發使用情境

DMS的資料開發能夠用於多種情境，包括：

離線資料：T+1報表。
即時資料：五分鐘即時報表。
智能資料：直接對接AI計算等架構。
冷資料：冷資料OSS定期備份。
交易資料：大批量資料定期刪除、更新。

DMS冷資料（到期歷史資料）備份

出於系統穩定性，效能以及成本的考慮，RDS中的資料都有生命週期，冷資料以及到期歷史資料需要定期從RDS中移除。這些冷資料以及到期歷史資料可能在未來其他情境中應用到，比如：記錄查詢，長期資料採礦等等，不能直接被刪除，所以需要將這些資料存放區到更加便宜的介質中。阿里雲的DLA-OSS提供了類SQL的寫入/讀取語言，使用低成本的儲存OSS，可以實現這類歷史資料、冷資料的儲存。

DMS提供的資料庫管理能力能夠同時管理RDS以及DLA-OSS，一站式地實現從RDS備份資料到DLA-OSS中。同時，DMS提供的任務編排功能，能夠定期備份RDS中的冷資料到DLA-OSS。

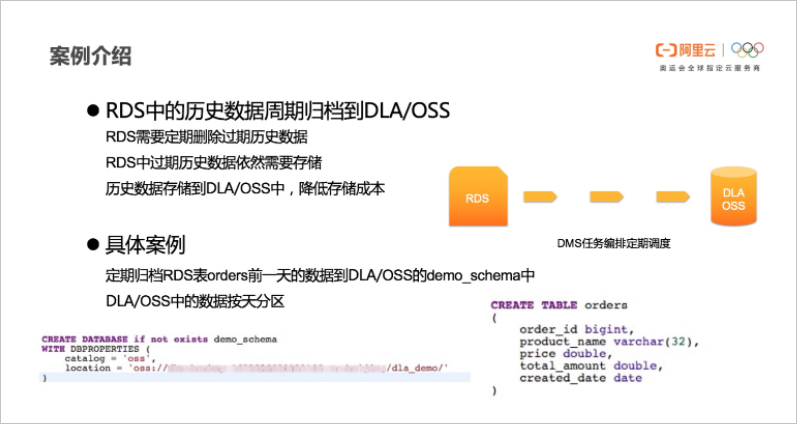

案例背景

本文檔提供一個具體案例，該案例將RDS中一個表orders中的資料，按天備份資料到DLA-OSS中的demo_schema。每天5點備份前一天的資料。orders的表結構如下：

create table orders(
  order_id bigint,
  product_name varchar(32),
  price double,
  total_amount double,
  created_date date
);

demo_schema建立DLA-SQL如下：

CREATE DATABASE demo_schema
WITH DBPROPERTIES (
    catalog = 'oss',
    location = 'oss://xxxxxx/dla_demo/'
)

準備工作

首先，我們需要在orders表中準備一些資料，這些資料通過SQLConsole直接插入：

insert into orders values(1, 'product1', 1.0, 10.9, date_add(curdate(), interval -1 day));
insert into orders values(2, 'product1', 2.0, 20.9, date_add(curdate(), interval -1 day));
insert into orders values(3, 'product1', 3.0, 30.9, date_add(curdate(), interval -1 day));
insert into orders values(4, 'product1', 4.0, 40.9, date_add(curdate(), interval -1 day));
insert into orders values(5, 'product1', 5.0, 50.9, curdate());
insert into orders values(6, 'product1', 6.0, 60.9, curdate());
insert into orders values(7, 'product1', 7.0, 70.9, curdate());
insert into orders values(8, 'product1', 8.0, 80.9, curdate());

實現任務流

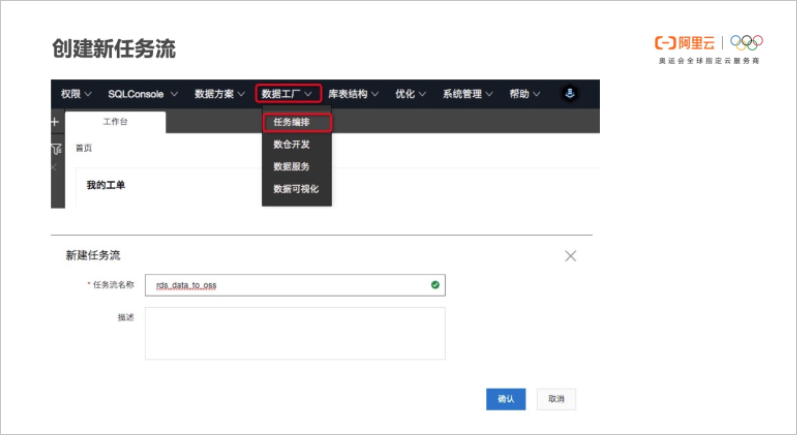

建立新任務流。
在DMS中的資料處理站/任務編排裡，建立一個新的任務流：rds_data_to_oss。

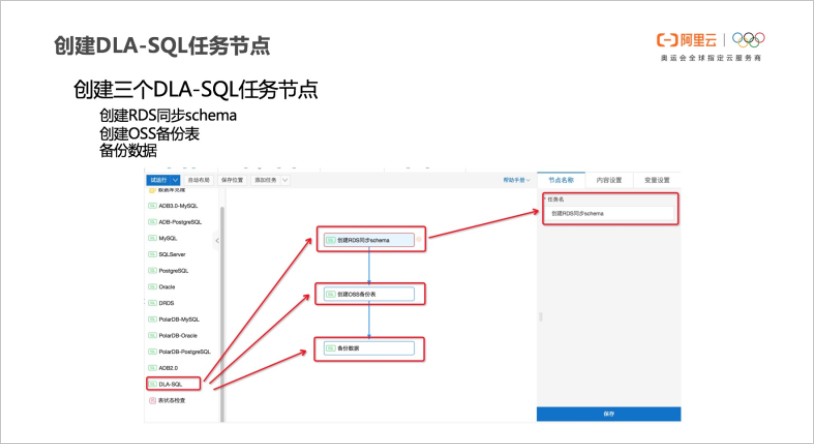

建立DLA-SQL任務節點。
在任務流rds_data_to_oss中，依次建立三個DLA-SQL任務節點：
1. 建立RDS同步schema：在DLA中建立scheme mapping到RDS。
2. 建立OSS備份表：在DLA-OSS建立備份表，用於儲存歷史資料。
3. 備份資料：實現前一天資料的備份。

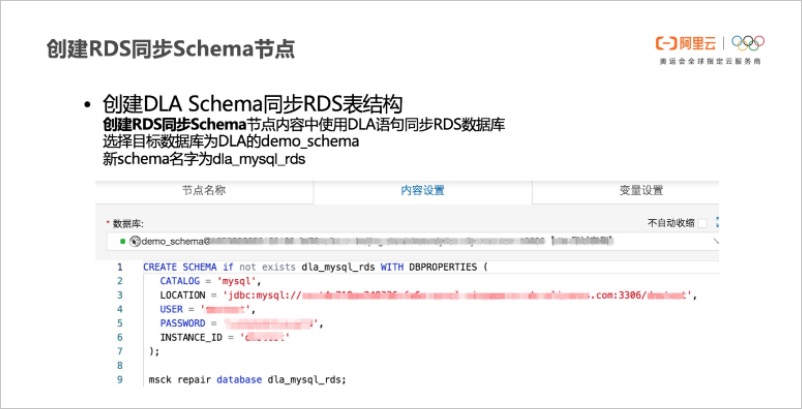

實現建立RDS同步Schema節點。
建立RDS同步Schema節點用於建立一個指向RDS的scheme: dla_mysql_rds。目標資料庫為DLA中的demo_schema。建立dla_mysql_rds可以實現DLA直接中RDS中讀取資料。
```
CREATE SCHEMA if not exists dla_mysql_rds WITH DBPROPERTIES (
   CATALOG = 'mysql',
   LOCATION = 'jdbc:mysql://xxxxxx.rds.aliyuncs.com:3306/dmstest',
   USER = 'dmstest',
   PASSWORD = 'xxxxxxxxx',
   INSTANCE_ID = 'xxxxxxxxx',
   VPC_ID = 'xxxxxxxxx'
 );

 msck repair database dla_mysql_rds;
```
建立RDS同步Schema節點用於建立一個指向RDS的schema之前，需要將IP位址區段100.104.0.0/16加入到RDS的白名單列表中，具體方法，請參見添加DMS IP地址。由於RDS執行個體位於VPC內，預設情況下DLA無法訪問VPC中的資源。為了讓DLA能訪問RDS，需要利用VPC反向訪問技術，即在RDS白名單中添加100.104.0.0/16 IP位址區段。

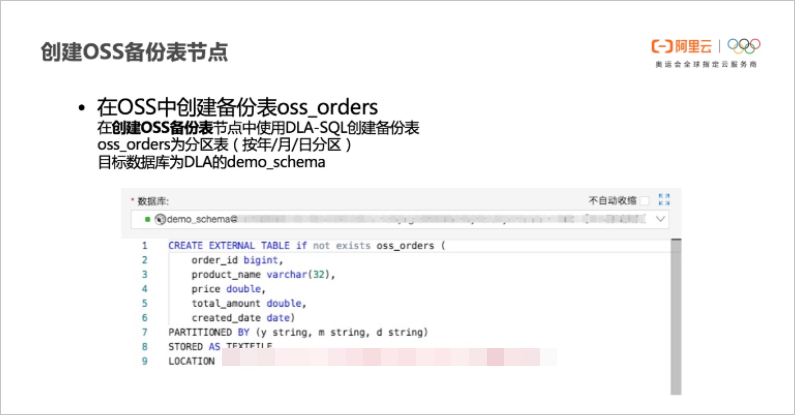

實現建立OSS備份表節點。

建立OSS備份表節點在DLA-OSS中建立儲存來自RDS表orders中資料的備份表oss_orders，該表的結構與RDS中的orders表完全一致，oss_orders為分區表，按照年/月/日（y/m/d）分區：

CREATE EXTERNAL TABLE oss_orders (
    order_id bigint,
    product_name varchar(32),
    price double,
    total_amount double,
    created_date date)
PARTITIONED BY (y string, m string, d string)
STORED AS TEXTFILE
LOCATION 'oss://xxxxxx/dla_demo/';

實現資料備份節點。
資料備份節點需要配置時間變數，編寫備份SQL以及選擇目標資料庫為DLA的demo_schema。

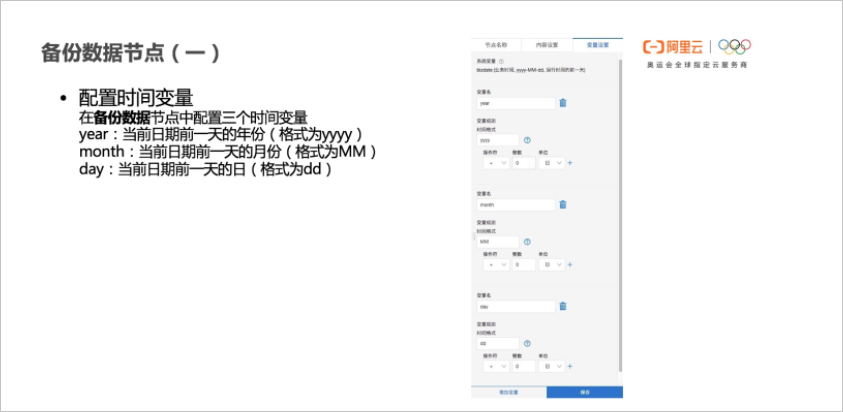

- 配置時間變數。
  配置三個時間變數，它們分別是：
  - year：當前日期前一天的年份（格式為yyyy）
  - month：當前日期前一天的月份（格式為MM）
  - day：當前日期前一天的日（格式為dd）
- 資料備份步驟。
  資料備份節點實現步驟如下：
  - DLA OSS中建立暫存資料表。
    暫存資料表oss_orders_tmp映射位置為oss_orders所在OSS之下的年/月/日目錄中，暫存資料表自動成為oss_orders一個分區。暫存資料表與oss_orders結構一致。暫存資料表所在具體位置與當前日期有關。
  - 備份日資料。
    直接使用insert-select SQL語句從dla_mysql_rds.orders中讀取資料，寫入OSS中的暫存資料表。
  - 更新分區資訊以及刪除暫存資料表。
    更新oss_orders中繼資料資訊，載入暫存資料表資料到oss_orders。刪除暫存資料表oss_orders_tmp。
- 資料備份SQL語句。
```
/* 建立暫存資料表 */
CREATE EXTERNAL TABLE oss_orders_tmp (
    order_id bigint,
    product_name varchar(32),
    price double,
    total_amount double,
    created_date date)
STORED AS TEXTFILE
LOCATION 'oss://xxxxxx/dla_demo/y=${year}/m=${month}/d=${day}'
TBLPROPERTIES('auto.create.location'= 'true');

/* 備份日資料 */
insert into oss_orders_tmp
SELECT * FROM mysql_rds_to_oss.orders
where DATE_FORMAT(created_date, '%Y') = '${year}' and
      DATE_FORMAT(created_date, '%m') = '${month}' and
      DATE_FORMAT(created_date, '%d') = '${day}';

/* 更新備份表分區資訊以及刪除暫存資料表 */
msck repair table oss_orders;
drop table oss_orders_tmp;
```

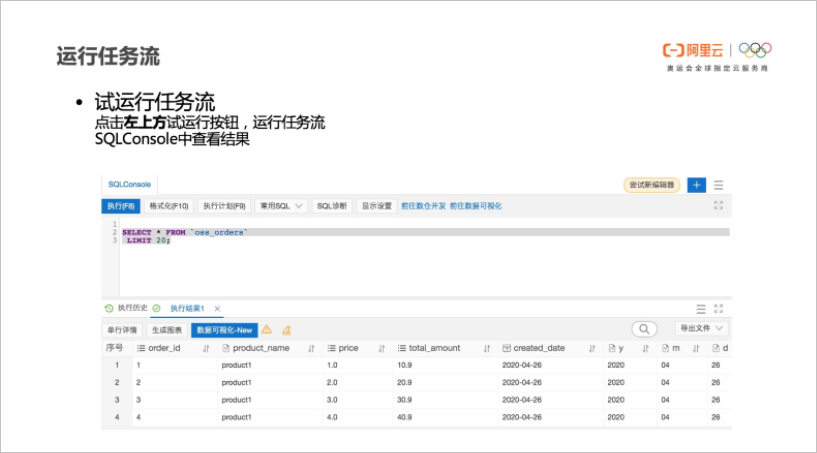

運行任務流。
點擊左上方的試運行，運行任務流，在SQLConsole中查詢DLA-OSS中的備份表oss_orders。

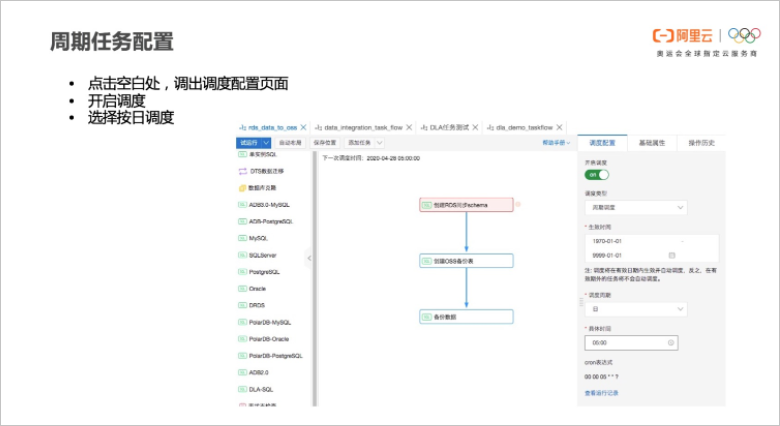

周期調度配置。
試運行確定任務流正確以後，點擊任務流空白處，調出調度配置頁面，設定每天淩晨5點定期調度運行該任務流。

注意事項

RDS中的orders表，以及DLA OSS中的demo_schema需要事先準備好。
orders表中需要有一列或者多列記錄資料插入的時間。
orders表資料插入在安全協同模式下，需要申請更改許可權以及調整安全規則以允許在SQLConsole中運行。
所有任務節點的SQL內容在安全協同模式下，需要申請許可權以及調整安全規則以便其正常運行。

總結

本文介紹了在DMS中從RDS中周期備份歷史資料到DLA-OSS中用例的詳細步驟，實現了RDS的到期歷史資料周期備份的目標。該用例能夠有效保障RDS的穩定性和效能，同時降低了資料存放區成本，它體現了DMS在冷資料備份方面強大的能力。

正如前文介紹，DMS資料開發功能能夠用於多種情境，OSS冷資料備份只是其中一個，單擊功能概覽，您將瞭解更多關於DMS的詳細資料。
