このトピックでは、ローカル Web コンソールを使用して SAG-1000 デバイス (ソフトウェアバージョン 2.0.3) を設定する方法について説明します。
背景情報
ブラウザの互換性の問題を避けるため、Google Chrome または Mozilla Firefox の使用を推奨します。ステップ 1：ローカルクライアントの設定
ローカル Web コンソールを使用して SAG-1000 デバイスを設定する前に、コンソールへのアクセスに使用するクライアントに静的 IP アドレスを設定する必要があります。
- Windows：Windows 10 を実行しているクライアントで静的 IP アドレスを設定するには、次の手順に従います。
- 通知領域にあるネットワーク接続アイコンを右クリックし、[ネットワークとインターネットの設定を開く] をクリックします。
- 右側のペインで、[アダプターのオプションを変更する] をクリックします。
- 使用しているネットワーク接続を右クリックし、[プロパティ] をクリックします。
- [インターネット プロトコル バージョン 4 (TCP/IPv4)] をダブルクリックします。

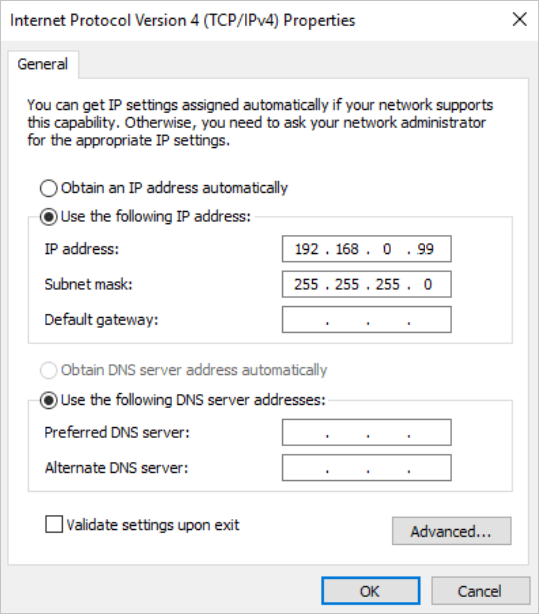

- [次の IP アドレスを使う] を選択し、静的 IP アドレスとサブネットマスクを入力します。重要 IP アドレスがゲートウェイデバイスの管理 CIDR ブロック (デフォルト：192.168.0.0/24) 内にあり、他の IP アドレスと競合しないことを確認してください。たとえば、192.168.0.99 を使用できます。ゲートウェイや DNS の設定は不要です。
- OK をクリックします。
- macOS：macOS を実行しているクライアントで静的 IP アドレスを設定するには、次の手順に従います。
- デスクトップで、[システム環境設定][インターネットとワイヤレス] アイコンをクリックし、[ネットワークと共有センターを開く] をクリックします。
- 使用しているネットワークを選択し、[詳細] をクリックします。
- [Ethernet] 設定ページで、[TCP/IP] タブをクリックします。

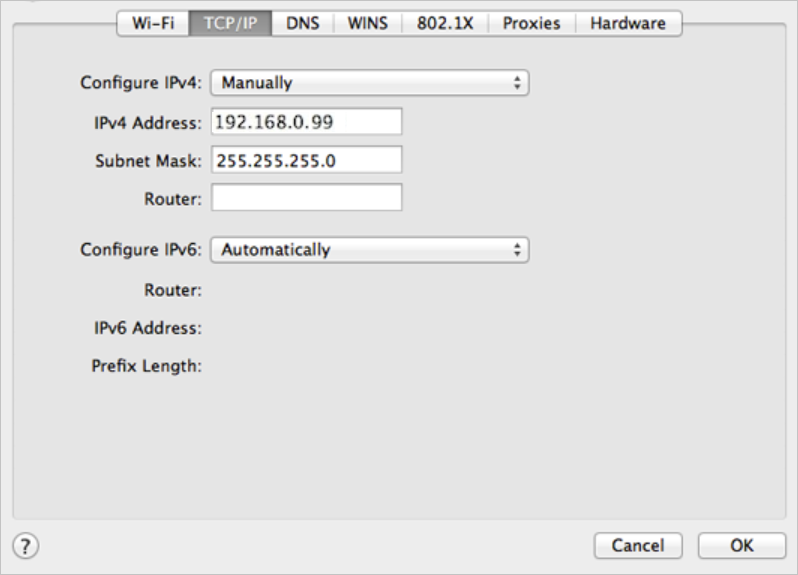

- [IPv4 の設定] ドロップダウンリストから [手動] を選択し、静的 IP アドレスとサブネットマスクを入力します。重要 IP アドレスがゲートウェイデバイスの管理 CIDR ブロック (デフォルト：192.168.0.0/24) 内にあり、他の IP アドレスと競合しないことを確認してください。たとえば、192.168.0.99 を使用できます。ルーターや DNS の設定は不要です。
ステップ 2：初回ログイン時のパスワード設定
ローカル Web コンソールに初めてログインするときは、ログインパスワードを設定する必要があります。
説明 ローカル Web コンソールにログインする前に、次の要件が満たされていることを確認してください：
- Smart Access Gateway (SAG) デバイスの電源がオンになっており、正常に実行中であること。
- ローカルクライアントに静的 IP アドレスが設定されていること。詳細については、「ステップ 1：ローカルクライアントの設定」をご参照ください。
- Ethernet ケーブルを使用して、ローカル PC を SAG デバイスのポート 2 に接続します。
- ローカル PC で Web ブラウザーを開き、アドレスバーに
192.168.0.1と入力します。192.168.0.1は、SAG-1000 ローカル Web コンソールのデフォルトアドレスです。 - 初回ログイン時に、パスワードを設定します。
パスワードは安全に保管してください。忘れた場合は、RESET ボタンを押してクリアできます。
- ローカル Web コンソールにログインします。
ステップ 3：デバイスの設定
SAG デバイスのローカル Web コンソールにログインした後、デバイスを設定できます。SAG-1000 デバイスは、さまざまなデプロイメントシナリオに対応する多様な機能を提供します。デバイスを Alibaba Cloud に接続するには、SAG-1000 デバイスの利用ワークフローに従ってください。詳細については、「SAG-1000 利用ワークフロー」をご参照ください。
- ポートロールの割り当て
- 上部のナビゲーションバーで、Configure をクリックします。
- [ポート割り当て] タブをクリックして、ポートロールを表示します。
SAG-1000 デバイスにはデフォルトのポートロールが付属しており、要件に応じて変更できます。ポートロールの詳細については、「ポートロールの割り当て」をご参照ください。
- 設定したいポートの横にある
アイコンをクリックし、ポートロールを選択して OK をクリックします。
重要 設定をクラウドに同期するには、ローカル Web コンソールでポートロールを変更した後、手動で設定をクラウドに同期する必要があります。
- WAN ポートの設定
- 上部のナビゲーションバーで、Configure をクリックします。
- Manage WAN Ports タブをクリックして、WAN ポートを設定します。
デフォルトでは、WAN ポートの接続タイプは Dynamic IP であり、その IP アドレスはピアデバイスから自動的に取得されます。説明 ビジネスニーズに応じて接続タイプを変更できます。パラメーターの詳細については、「WAN ポートの設定」をご参照ください。
- LAN ポートの設定
- 上部のナビゲーションバーで、Configure をクリックします。
- Manage LAN Ports タブをクリックして、LAN ポートを設定します。ビジネスニーズに応じて LAN ポートを設定できます。パラメーターの詳細については、「LAN ポートの設定」をご参照ください。

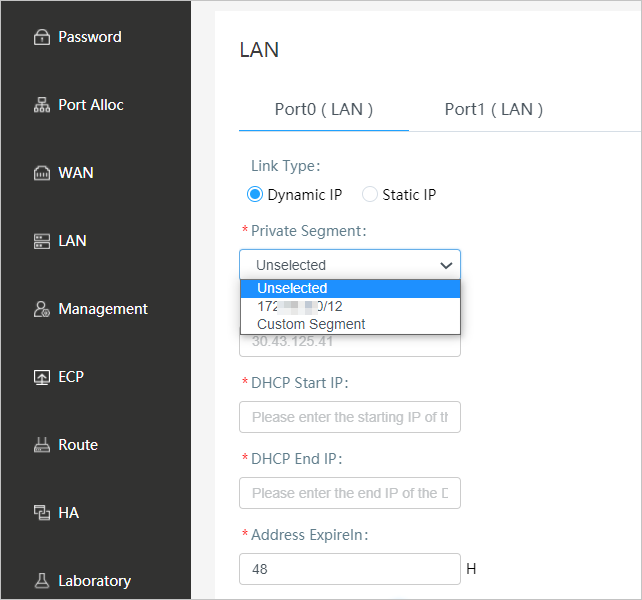

接続タイプが Dynamic IP の LAN ポートを設定する場合、プライベート CIDR ブロックをカスタマイズできます。
- 未選択：インターフェイス IP アドレスと DHCP アドレスプールをカスタマイズできます。
- Custom CIDR Block：カスタム CIDR ブロックを入力できます。システムは自動的にインターフェイス IP アドレスと DHCP アドレスプールを割り当てます。割り当てられたアドレスを手動で変更することもできます。
- [利用可能な CIDR ブロック]：SAG 管理コンソールでオンプレミスルートを設定している場合、利用可能な CIDR ブロックが自動的に取得され、選択できるよう表示されます。例：192.XX.XX.XX。
- 管理ポートの設定
- 上部のナビゲーションバーで、Configure をクリックします。
- Manage Management Ports タブをクリックして、管理ポートの設定を変更します。
SAG-1000 デバイスのデフォルトの管理 CIDR ブロックは 192.168.0.0/24 で、デフォルトの管理ポート IP アドレスは 192.168.0.1 です。この設定は必要に応じて変更できます。パラメーターの詳細については、「管理ポートの設定」をご参照ください。
- ルートの管理
- 上部のナビゲーションバーで、Configure をクリックします。
- Manage Routes タブをクリックして、静的ルート、BGP 動的ルート、または OSPF 動的ルートを設定します。
ステップ 4：(オプション) 高度な機能の設定
SAG-1000 デバイスは、Express Connect や高可用性 (HA) などの高度な機能をサポートしています。
- Express Connect の管理
- 上部のナビゲーションバーで、Configure をクリックします。
- [ECC] タブをクリックして、Express Connect ポートを設定します。
SAG-1000 デバイスは Express Connect をサポートしており、Express Connect リンクと SAG リンクが互いにスタンバイリンクとして機能し、Alibaba Cloud に接続できます。設定の詳細については、「Express Connect ポートの設定」をご参照ください。説明 Express Connect ポートを設定する前に、ポートに Express Connect ポートロールを割り当てていることを確認してください。詳細については、「ポートロールの割り当て」をご参照ください。
- HA の設定
- 上部のナビゲーションバーで、Configure をクリックします。
- HA Settings タブをクリックして、HA を設定します。
SAG-1000 デバイスは、単一障害点を防ぐための HA 設定をサポートしています。パラメーターの詳細については、「デバイスレベルの高可用性の設定」をご参照ください。
