Smart Access Gateway (SAG) は、Open Shortest Path First (OSPF) プロトコルをサポートしています。 このトピックでは、SAGコンソールでSAGデバイスのOSPFルーティングを設定する方法について説明します。
始める前に
SAG 1000デバイスが使用される。
このタスクについて
OSPFは、リンク状態ルーティング (LSR) アルゴリズムを使用し、内部ゲートウェイプロトコル (IGP) のグループに分類され、単一の自律システム内で動作します。 OSPFは自動的にリンク状態データベースを確立し、ネットワークポートのステータスに基づいて最短パスツリーを生成します。 各OSPFルータは、これらの最短パスツリーを使用してルーティングテーブルを構築します。これにより、ルーティングテーブルの高速収束が実現され、ネットワークの待ち時間が短縮されます。
ローカルネットワーク構造が絶えず変化しており、ネットワークが頻繁に追加または削除される場合は、OSPFの使用を推奨します。 OSPFは、ネットワークの変更に基づいてルーティングを動的に調整し、ネットワークの待ち時間を短縮します。 ルーティング設定を手動で変更する必要はありません。 これにより、より効率的な方法でネットワークを管理および保守できます。
手順
- SAG コンソールにログインします。
次のいずれかの方法を選択して、[デバイス管理] タブを開きます。
対象のSAGインスタンスのIDをクリックします。 表示されるインスタンスの詳細ページで、[デバイス管理] をクリックします。
ターゲットSAGインスタンスを見つけます。 [操作] 列で、[]
> [デバイス管理] を選択します。
[デバイス管理] タブで、[ルートの管理] タブをクリックします。
[OSPFプロトコル設定] セクションで、[編集] をクリックします。

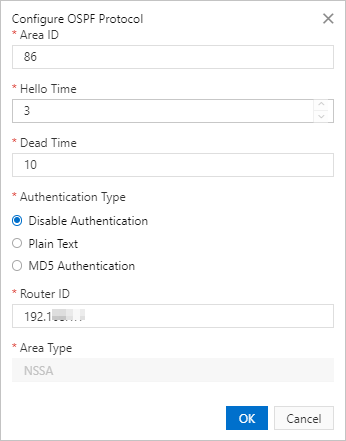

表示される [OSPFプロトコルの設定] ページで、次の表の説明に従ってパラメーターを設定します。
パラメーター
説明
エリアID
エリアID。 有効な値: 1 ~ 2147483647
こんにちは時間
helloパケットが送信される時間間隔。
有効な値: -1 から 65535
デッドタイム
OSPFの隣人のデッドタイム。 指定されたデッドタイム内にハローパケットが受信されない場合、OSPFネイバーは切断されます。
有効な値: -1 から 65535
認証タイプ
次の承認タイプのいずれかを選択します。
認証の無効化: 認証を無効にします。
プレーンテキスト: プレーンテキスト認証を使用します。 平文パスワードが必要です。
パスワードは1 ~ 8文字で、英数字、ハイフン (-) 、およびアンダースコア (_) を使用できます。
MD5認証: MD5認証を使用します。 MD5キーIDとMD5キーが必要です。
MD5キーIDの有効値: 1 ~ 2147483647。
MD5キーの有効値: 1 ~ 47。
ルーターID
OSPFを有効にしたルータのIPアドレス。 IPv4アドレス (例: 192.168.1.1) を入力します。
エリアタイプ
デフォルト値: NSSA。
WAN/LAN動的ルーティング設定セクションで、[OSPFプロトコルの有効化] を選択します。
対象のポートを見つけて、[操作] 列の [編集] をクリックします。
表示される [OSPF動的ルーティング設定の変更] ページで、OSPSを有効にするかどうかを選択し、[OK] をクリックします。
OSPFの有効化: ターゲットポートのOSPFを有効化します。
無効: ターゲットポートのOSPFを無効にします。
