このトピックでは、Simple Log Service を使用して Smart Access Gateway（SAG）インスタンスのネットワークトラフィックをクエリおよび分析する方法について説明します。

前提条件

Simple Log Service でプロジェクトとログストアが作成されていること。詳細については、「クイックスタート」をご参照ください。
SAG デバイスが Alibaba Cloud に接続されていること。詳細については、「ワンアームモードで SAG デバイスをデプロイし、スタティックルーティングを有効にする」をご参照ください。
SAG デバイスのモデルが SAG-1000 であること。

背景情報

SAG はフローログをサポートしています。フローログを使用して、SAG インスタンスによって配信されるネットワークトラフィックをキャプチャできます。フローログは、Simple Log Service または指定された NetFlow コレクターに保存できます。このトピックでは、Simple Log Service を例として使用します。このトピックでは、SAG インスタンスに関するトラフィック情報を保存し、収集された情報をクエリおよび分析する方法について説明します。これにより、SAG インスタンスのネットワークトラフィック配信に関する洞察を得ることができます。

手順 1：データソースを追加する

ネットワークトラフィックをクエリまたは分析する前に、次の手順を実行して、SAG インスタンスに関するトラフィック情報を収集し、Simple Log Service プロジェクトのログストアに配信する必要があります。

フローログを作成します。
SAG コンソールで、SAG インスタンスのフローログを作成します。各フローログは、Simple Log Service プロジェクトのログストアに関連付けられています。 SAG インスタンスに関するトラフィック情報は、関連付けられたプロジェクトとログストアに保存されます。
1. SAG コンソールにログインします。
2. 左側のナビゲーションペインで、[フローログ] をクリックします。
3. [フローログ] ページで、[フローログの作成] をクリックします。
4. [フローログの作成] パネルで、次のパラメータを設定し、[OK] をクリックします。
  - 名前: フローログの名前を入力します。
  - アクティブ接続時の出力間隔: アクティブなネットワーク接続のログデータを収集する時間間隔を入力します。デフォルトの時間間隔は 300 秒です。 60 ～ 6,000 秒の時間間隔を指定できます。
  - 非アクティブ接続時の出力間隔: 非アクティブなネットワーク接続のログデータを収集する時間間隔を入力します。デフォルトの時間間隔は 15 秒です。 10 ～ 600 秒の時間間隔を設定できます。
  - フローログデータの配信先: 収集したログデータを保存するサービスを選択します。この例では、[SLS] が選択されています。
    - 収集したログデータを Simple Log Service に保存する場合は、[SLS] を選択します。
    - 収集したログデータを NetFlow コレクターに保存する場合は、[netflow] を選択します。
    - 収集したログデータを Simple Log Service と NetFlow コレクターの両方に保存するには、[すべて] を選択します。
  - SLS リージョン: Simple Log Service がデプロイされているリージョンを選択します。
  - SLS プロジェクト: ログストアが属するプロジェクトを選択します。
  - SLS ログストア: 収集したログデータを保存するログストアを選択します。
  詳細については、「フローログを作成する」をご参照ください。
フローログを SAG インスタンスに関連付けます。
フローログを作成した後、トラフィック情報を収集する SAG インスタンスに関連付ける必要があります。フローログが SAG インスタンスに関連付けられると、SAG インスタンスのネットワークトラフィックに関する情報は、指定された Simple Log Service プロジェクトとログストアに保存されます。収集されたログデータは、Simple Log Service コンソールでクエリおよび分析できます。
1. [フローログ] ページで、作成したフローログの ID をクリックします。
2. 詳細ページで、[インスタンスに関連付ける] をクリックします。
3. [インスタンスに関連付ける] パネルで、フローログを関連付ける SAG インスタンスを選択し、[保存] をクリックします。

手順 2：ログデータをクエリおよび分析する

フローログが SAG インスタンスに関連付けられた後、Log Service コンソールで収集されたログデータをクエリおよび分析できます。

Simple Log Service コンソールにログインします。
[プロジェクト] セクションで、管理するプロジェクトをクリックします。
[ログストレージ] > [ログストア] タブで、管理するログストアをクリックします。

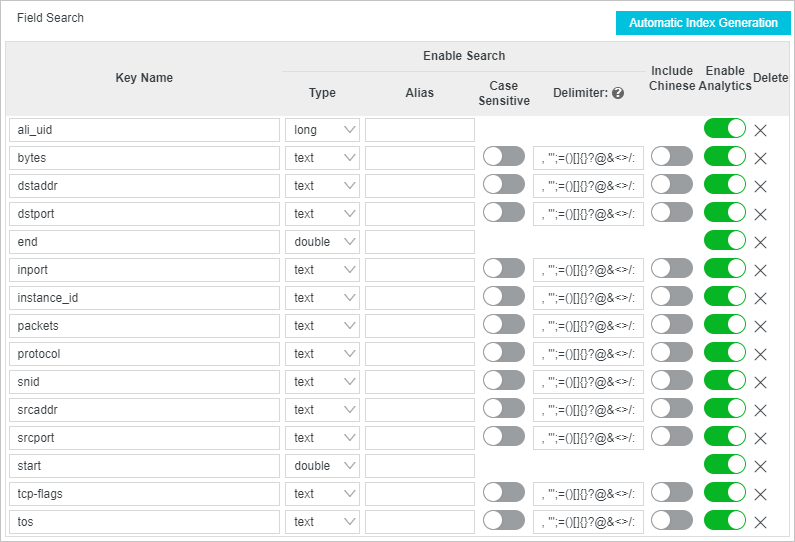

ログストアのインデックス作成機能を有効にします。詳細については、「インデックスを作成する」をご参照ください。
インデックスは、ログデータの 1 つ以上の列をソートするために使用されるストレージ構造です。インデックスを設定した後でのみ、ログデータをクエリおよび分析できます。クエリと分析の結果は、インデックスの設定によって異なります。したがって、ビジネス要件に基づいてインデックスを設定する必要があります。この例では、フィールドインデックス作成と統計機能が有効になっています。
説明
データ分析を容易にするために、フィールドインデックス作成を設定する際に、bytes フィールドが TEXT タイプであることを確認してください。
インデックス作成を有効にすると、ログデータをクエリおよび分析できます。次の例では、最大のネットワークトラフィック量を生成した上位 10 個の 5 タプルをクエリします。この例は、ネットワークトラフィックをクエリおよび分析する方法を示しています。

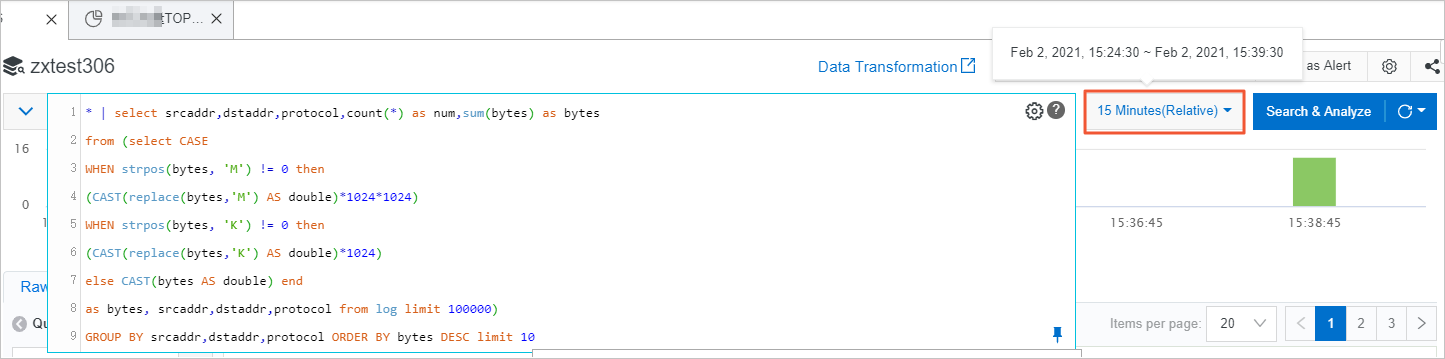

1. 検索ボックスにクエリステートメントを入力します。
  この例では、srcaddr、srcport、dstaddr、dstport、および protocol の各フィールドを使用して、最大のネットワークトラフィック量を生成した上位 10 個の 5 タプルをクエリします。
```
* | select srcaddr,srcport,dstaddr,dstport,protocol,count(*) as num,sum(bytes) as bytes
from (select CASE
WHEN strpos(bytes, 'M') != 0 then
(CAST(replace(bytes,'M') AS double)*1024*1024)
WHEN strpos(bytes, 'K') != 0 then
(CAST(replace(bytes,'K') AS double)*1024)
else CAST(bytes AS double) end
as bytes,srcaddr,srcport,dstaddr,dstport,protocol from log limit 100000)
GROUP BY srcaddr,dstaddr,srcport,dstport,protocol ORDER BY bytes DESC limit 10

```
  デフォルトでは、システムは過去 15 分以内に収集されたログデータを返します。時間範囲を指定することもできます。
  説明
  このトピックで説明されているフィールドをクエリステートメントに直接含めないでください。これらのフィールドは参照用です。収集されたログデータのフィールドが優先されます。詳細については、「ログ検索の概要」をご参照ください。
2. [検索と分析] をクリックします。
  [グラフ] タブにリダイレクトされます。最大のネットワークトラフィック量を生成した上位 10 個の 5 タプルに関する情報が表に表示されます。データを他の種類のグラフに表示することもできます。詳細については、「チャートの概要」をご参照ください。
  この例では、データは円グラフで表示されます。
3. [グラフ] タブで、円グラフの属性を変更できます。
  この例では、次の属性が変更されます。他の属性はデフォルト値を使用します。詳細については、「円グラフ」をご参照ください。
  - カテゴリ: データのカテゴリ。
    この例では、データは srcaddr、srcport、dstaddr、dstport、および protocol の各フィールドに基づいて分類されます。上記のすべてのフィールドが指定された条件に一致する場合にのみ、ネットワークトラフィック量がカウントされます。
  - 値の列: 返されるデータエントリの値。
    この例では、bytes フィールドが値の列として使用されます。

オプション。 前述の手順を実行して、最大のネットワークトラフィック量を生成した上位 10 個の 3 タプル、または最大のネットワークトラフィック量を生成した上位 10 個の送信元 IP アドレスをクエリできます。

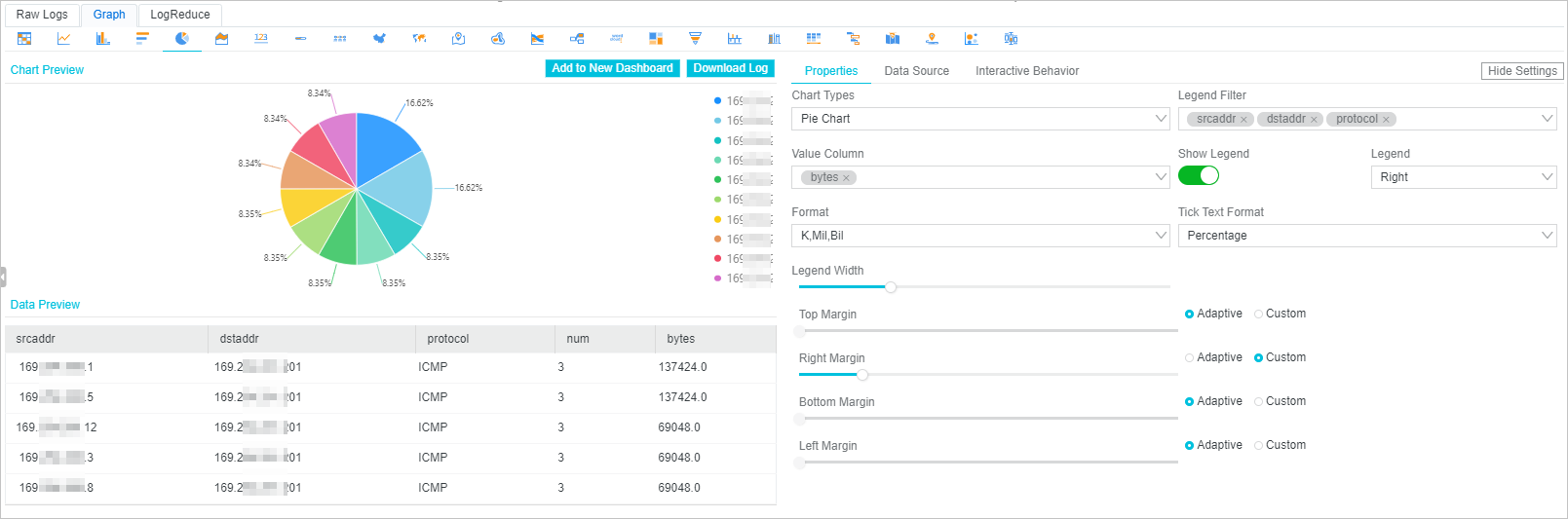

最大のネットワークトラフィック量を生成した上位 10 個の 3 タプルをクエリする

クエリされるフィールド: srcaddr、dstaddr、protocol。

データをクエリするためのステートメント:


* | select srcaddr,dstaddr,protocol,count(*) as num,sum(bytes) as bytes
from (select CASE
WHEN strpos(bytes, 'M') != 0 then
(CAST(replace(bytes,'M') AS double)*1024*1024)
WHEN strpos(bytes, 'K') != 0 then
(CAST(replace(bytes,'K') AS double)*1024)
else CAST(bytes AS double) end
as bytes, srcaddr,dstaddr,protocol from log limit 100000)
GROUP BY srcaddr,dstaddr,protocol ORDER BY bytes DESC limit 10

クエリ結果:

最大のネットワークトラフィック量を生成した上位 10 個の送信元 IP アドレスをクエリする

クエリされるフィールド: srcaddr および dstaddr。

データをクエリするためのステートメント:

* | select srcaddr,dstaddr,count(*) as num,sum(bytes) as bytes
from (select CASE
WHEN strpos(bytes, 'M') != 0 then
(CAST(replace(bytes,'M') AS double)*1024*1024)
WHEN strpos(bytes, 'K') != 0 then
(CAST(replace(bytes,'K') AS double)*1024)
else CAST(bytes AS double) end
as bytes, srcaddr,dstaddr from log limit 100000)
GROUP BY srcaddr,dstaddr ORDER BY bytes DESC limit 10

クエリ結果:

手順 3：（オプション）ダッシュボードにグラフを追加する

Simple Log Service では、クエリ結果を含むグラフをダッシュボードに追加できます。これにより、必要に応じて保存されたデータを表示できます。

円グラフの右上隅にある [新しいダッシュボードに追加] をクリックします。
[新しいダッシュボードに追加] ダイアログボックスで、パラメータを設定し、[OK] をクリックします。
- 操作: この例では、[ダッシュボードの作成] が選択されています。
- ダッシュボード名: ダッシュボードの名前を入力します。この例では、5 タプルに基づく統計 が使用されています。
- チャート名: グラフの名前を入力します。この例では、5 タプルに基づく円グラフ が使用されています。
詳細については、「ダッシュボードにチャートを追加する」をご参照ください。
左側のナビゲーションペインで、[ダッシュボード] アイコンをクリックします。

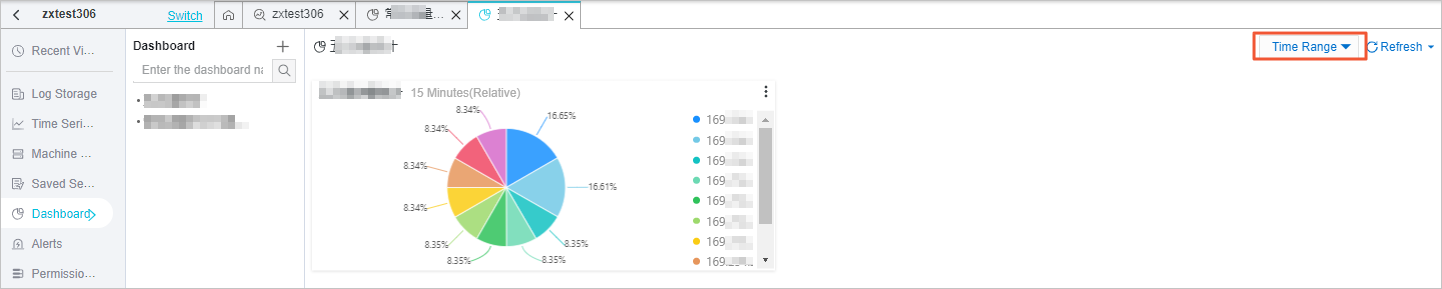

作成したダッシュボードの名前をクリックして、データを表示します。
ダッシュボードで、[時間範囲] をクリックして、分析データをフィルタリングする時間範囲を指定できます。詳細については、「表示モードでダッシュボードを管理する」をご参照ください。
