Flink と DLF を使用してデータレイクにデータをインポートし、データを分析する方法 - Data Lake Formation

Data Lake Formation（DLF）は、Ververica Platform（VVP）コンピューティングエンジン上に構築された Realtime Compute for Apache Flink サービス、および Flink Change Data Capture（CDC）テクノロジーと連携して、データレイクにデータをインポートできます。ニーズに合わせてデータインポートパラメーターをカスタマイズできます。 DLF は、一元化されたメタデータ管理機能と権限管理機能を提供します。複数の分析エンジンをサポートし、データレイクのデータ価値を探ることができます。このトピックでは、Realtime Compute for Apache Flink と DLF を使用してデータレイクにデータをインポートし、データを分析する方法について説明します。

背景情報

Alibaba Cloud Realtime Compute for Apache Flink は、Apache Flink 上に構築されたリアルタイムビッグデータ分析プラットフォームです。このプラットフォームは、複数の種類のデータソースと結果テーブルをサポートしています。データレイクは、さまざまな種類のデータを保存するための一元化されたリポジトリです。 Flink タスクを作成して、Hudi または Iceberg の結果テーブルからデータレイクにデータを抽出し、一元的に保存および分析できます。データレイクにデータをインポートする際に、DLF カタログを構成してテーブルメタデータを DLF に同期できます。 DLF は、データレイクのメタデータを一元的に管理できるエンタープライズレベルのサービスです。 Realtime Compute for Apache Flink と DLF を連携させることで、データレイク内のテーブルを E-MapReduce（EMR）、MaxCompute、Hologres などの Alibaba Cloud コンピューティングエンジンにシームレスに接続できます。 DLF は、データレイクのライフサイクル管理やレイク形式の最適化など、幅広いデータレイク管理機能も提供します。

前提条件

Realtime Compute for Apache Flink サービスがアクティブ化されており、フルマネージド Flink ワークスペースが作成されている。
DLF サービスがアクティブ化されている。アクティブ化していない場合は、Data Lake Formation にアクセスし、[今すぐアクティブ化] をクリックします。
このトピックでは、MySQL データソースを例として使用します。 RDS MySQL インスタンスを作成する必要があります。詳細については、「手順 1: ApsaraDB RDS for MySQL インスタンスを作成し、データベースを構成する」をご参照ください。他のデータソースを使用する場合は、この前提条件は無視してください。

重要

ApsaraDB RDS for MySQL インスタンスは、Realtime Compute for Apache Flink と同じリージョンおよび VPC に存在する必要があります。 ApsaraDB RDS for MySQL のエンジンバージョンは 5.7 以降である必要があります。

手順

手順 1: MySQL データを準備する

準備した MySQL インスタンスにログオンします。詳細については、「手順 2: ApsaraDB RDS for MySQL インスタンスに接続する」をご参照ください。

次のコマンドを実行して、テーブルを作成し、テストデータをテーブルに挿入します。

CREATE DATABASE testdb;
CREATE TABLE testdb.student (
  `id` bigint(20) NOT NULL,
  `name` varchar(256) DEFAULT NULL,
  `age` bigint(20) DEFAULT NULL,
  PRIMARY KEY (`id`)
);

INSERT INTO testdb.student VALUES (1,'name1',10);
INSERT INTO testdb.student VALUES (2,'name2',20);
/* テーブルを作成し、テストデータを挿入します */

手順 2: Flink で DLF カタログを作成する

Realtime Compute for Apache Flink コンソールにログオンします。Realtime Compute for Apache Flink コンソール
[カタログの作成] ダイアログボックスに移動します。
1. [フルマネージド Flink] タブで、対象のワークスペースの [アクション] 列にある [コンソール] をクリックします。
2. 左側のナビゲーションペインで、[カタログ] をクリックします。
3. [カタログの作成] をクリックします。
DLF カタログを作成します。
1. [カタログの作成] ページで、[DLF] を選択し、[次へ] をクリックします。

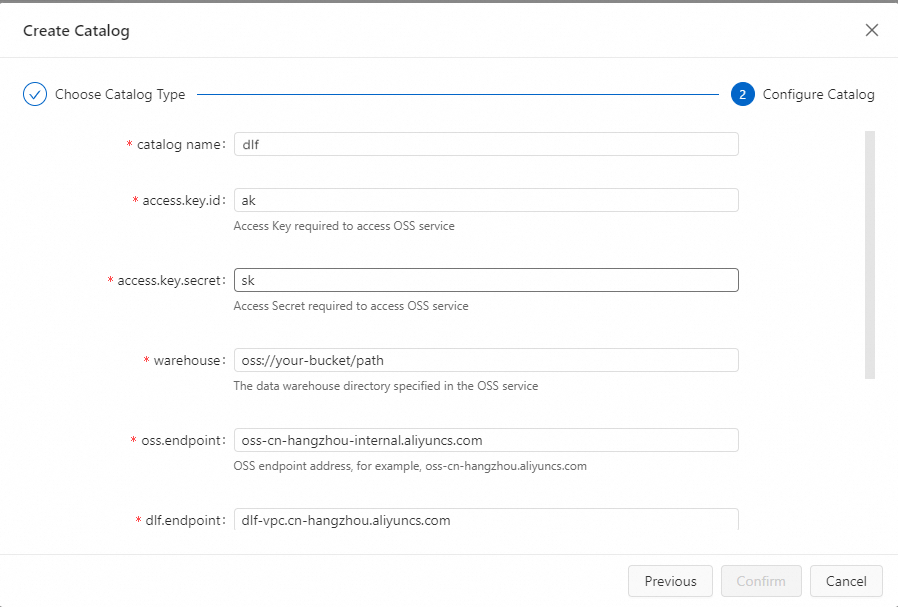

2. 次の構成情報を入力し、[確認] をクリックします。詳細については、「DLF カタログの管理」をご参照ください。

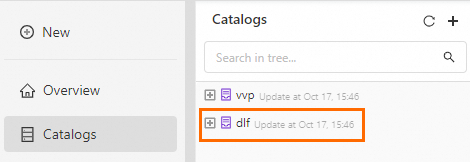

DLF を正常に作成した後、[カタログ] に新しく追加された dlf データカタログが表示されます。リンクは DLF のデフォルトのデータカタログです。

手順 3: Flink データレイクジョブを作成する

Realtime Compute for Apache Flink コンソールにログオンします。
[フルマネージド Flink] タブで、対象のワークスペースの [アクション] 列にある [コンソール] をクリックします。

ソーステーブルとターゲットテーブルを作成します。

左側のナビゲーションペインで、[開発] > [スクリプト]をクリックします。

SQL 編集領域に次のコードを入力し、[実行]をクリックします。

-- ソーステーブルを作成します
CREATE TABLE IF NOT EXISTS student_source (
  id INT,
  name VARCHAR (256),
  age INT,
  PRIMARY KEY (id) NOT ENFORCED
)
WITH (
  'connector' = 'mysql-cdc',
  -- hostname を ApsaraDB RDS for MySQL インスタンスのエンドポイントに置き換えます
  'hostname' = 'rm-xxxxxxxx.mysql.rds.aliyuncs.com',
  'port' = '3306',
  'username' = '<RDS ユーザー名>',
  'password' = '<RDS パスワード>',
  'database-name' = '<RDS データベース>',
  -- table-name パラメーターをソーステーブルの名前に設定します。この例では、ソーステーブルは手順 2 で作成した student テーブルです。
  'table-name' = 'student'
);

-- カタログ名は、手順 2 で作成した dlf カタログ名です。この例では、カタログ名は dlf です
CREATE DATABASE IF NOT EXISTS dlf.dlf_testdb;

-- デスティネーションテーブルを作成します
CREATE TABLE IF NOT EXISTS dlf.dlf_testdb.student_hudi (
  id    BIGINT PRIMARY KEY NOT ENFORCED,
  name  STRING,
  age    BIGINT
) WITH(
  'connector' = 'hudi'
);

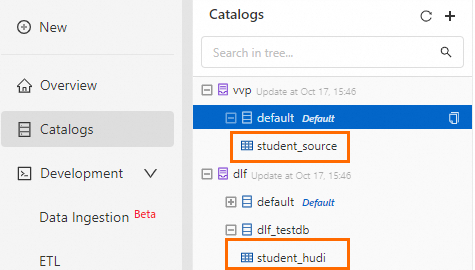

テーブルが作成されると、[カタログ] に新しく追加されたソーステーブルとターゲットテーブルが表示されます。

Flink SQL データレイクジョブを作成します。
1. 左側のナビゲーションペインで、[開発] > [ETL] をクリックします。
2. [新規]をクリックし、[新規ドラフト] ダイアログボックスで [空のストリームドラフト] を選択し、[次へ]をクリックします。
3. [ドラフト構成]を入力し、[作成]をクリックします。
4. SQL 編集領域に次のコードを入力して、Flink SQL ジョブを作成します。
```
-- ストリーム SQL ジョブを作成します
INSERT INTO dlf.dlf_testdb.student_hudi SELECT * FROM student_source  /*+ OPTIONS('server-id'='123456') */;
/* student_source テーブルのデータを student_hudi テーブルに挿入します */
```
  説明
  - MySQL ソーステーブルのパラメーター設定と使用条件の詳細については、「MySQL コネクタ」をご参照ください。
  - Hudi 結果テーブルのパラメーター設定の詳細については、「Hudi コネクタ (廃止予定)」をご参照ください。
5. SQL 編集領域の右上隅にある [デプロイ]をクリックします。[ドラフトのデプロイ] ダイアログボックスで、必要な情報を入力または選択し、[確認]をクリックします。
ジョブを開始します。
1. 左側のナビゲーションペインで、[O&M] > [デプロイメント] をクリックします。
2. 対象のジョブの [アクション] 列にある [開始]をクリックします。
  [初期モード]を選択し、[開始]をクリックします。ジョブステータスが [実行中]に変わると、ジョブは正常に実行されています。ジョブ起動パラメーター構成の詳細については、「デプロイメントの開始」をご参照ください。

手順 4: データレイク分析に DLF を使用する

左側のナビゲーションバーで、[開発] > [スクリプト]をクリックします。
SQL 編集領域に次のコードを入力し、[実行]をクリックします。
```
SELECT * FROM dlf.dlf_testdb.student_hudi;
/* student_hudi テーブルのデータを取得します */
```
クエリ結果は次の図に示されています。 Flink によってデータレイクに書き込まれたデータを直接クエリして分析できます。

説明

EMR クラスターを購入し、データレイクの DLF メタデータを有効にしている場合は、EMR クラスターを介して Flink のデータレイク結果を直接分析することもできます。詳細については、「Hudi と Spark SQL を統合する」をご参照ください。
