DataV:メッシュ集約レイヤー (v4.x)

チャートスタイル

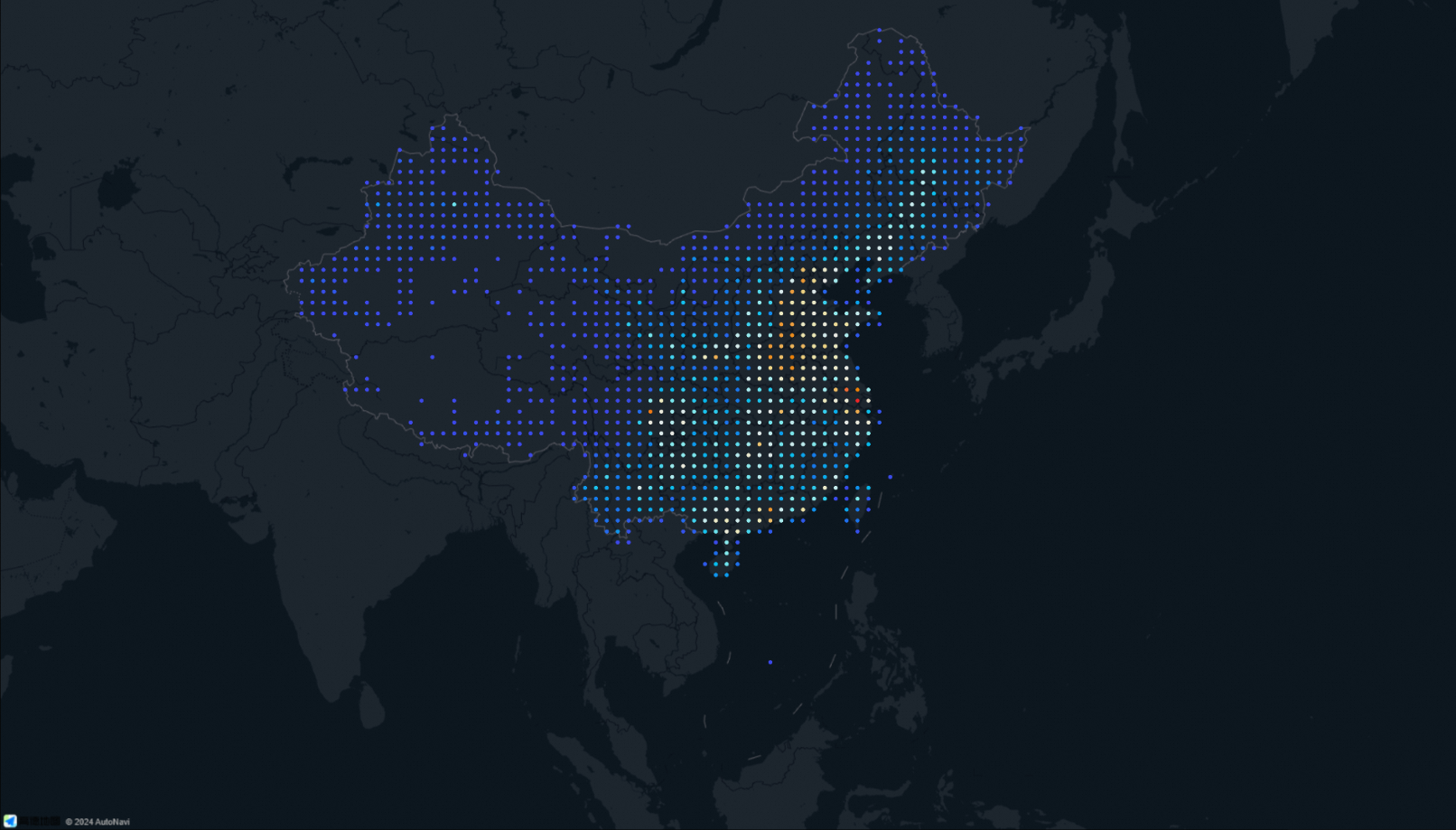

グリッドアグリゲーションレイヤは、基本フラットマップ4.0のサブコンポーネントである。 グリッドのサイズ、色、ラベル付けなど、独立したスタイルとデータ構成をサポートし、地理的位置のポイントの分布密度を集約されたグリッドポイントの形式で表すことができます。

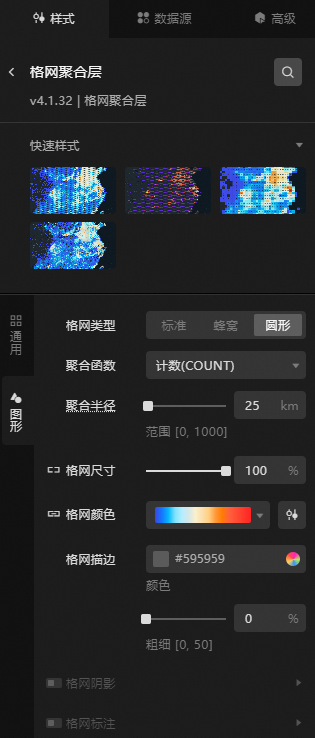

スタイルパネル

• 検索設定: スタイルパネルの右上隅にある検索設定項目アイコンをクリックします。 [検索設定] パネルで、検索する設定項目の名前を入力し、設定項目を検索します。 あいまい一致はサポートされていません。 詳細については、「設定項目の検索」をご参照ください。

• クイックスタイル: ビジネス要件に基づいて、サブウィジェットのクイックスタイルを選択できます。

• 一般: メッシュ集約レイヤーの一般的な設定項目を設定します。

  メトリクス	説明
  表示レベル	メッシュ集約レイヤーの表示レベルを設定します。 メッシュ集約レイヤーは、指定されたレベル範囲内で表示され、レベル範囲外では表示されません。
  不透明度	メッシュレイヤーの不透明度。 有効値: 0~100。 単位: % 。 値が大きいほど、レイヤーはより不透明になります。

• グラフィック: メッシュ集約レイヤーのグラフィック設定項目を設定します。

  メトリクス	説明
  メッシュタイプ	Standard、Honeycomb、Circularなど、さまざまなメッシュタイプを選択します。
  集計関数	別の集計関数を選択した場合、集計関数を使用してマップが再計算され、マップの表示スタイルが変更されます。 集約関数は、COUNT、SUM、AVG、MAX、およびMINを含むが、これらに限定されない。
  集計半径	マップからの実際の距離に基づいて、現在の集計グラフィックの半径をマーカーします。 半径は0〜1000 kmの範囲です。
  グリッドサイズ	メッシュのサイズを設定する方法の詳細については、「ディメンションマッパーの使用」をご参照ください。
  グリッドの色	異なるメッシュのカラースタイルを設定する方法の詳細については、「カラーマッパーの使用」をご参照ください。
  グリッドストローク	現在のグリッド半径に基づく線の色と太さ。 有効値：0 〜 50 です。
  グリッドシャドウ	グリッドシャドウスタイルの色、シャドウのぼかし値、およびグリッドの中心点に基づくシャドウの水平 /垂直オフセットを設定します。
  グリッドラベリング	左側のアイコンをクリックして、グリッド寸法スタイルの表示を制御します。 テキストスタイル: ラベルテキストのフォント、太さ、フォントサイズ、色を指定します。

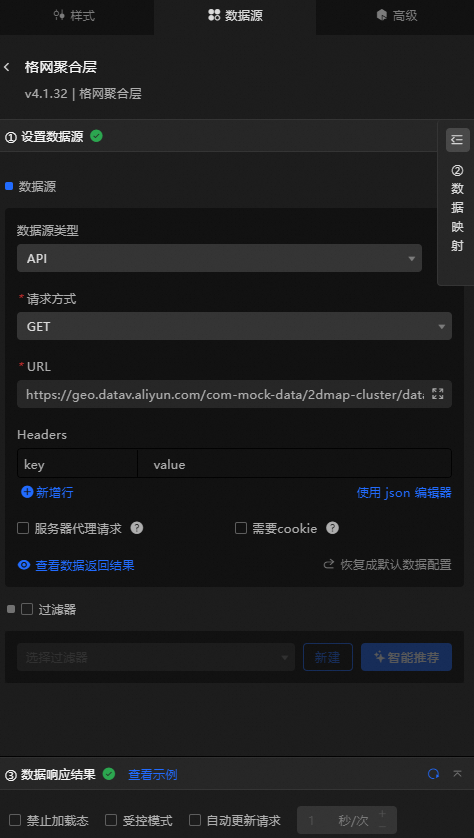

[データソース] パネル

高度なパネル

このコンポーネントにはイベント設定がありません。

Blueprintインタラクション

1. 左上隅のアイコンをクリックして、ブループリントページに移動します。

2. [レイヤーノード] タブで、ウィジェットをメインキャンバスに追加します。

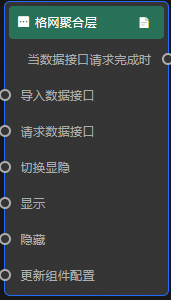

3. ブループリント設定パラメータを表示します。

   • イベント

     イベント	説明
     データインターフェイス要求が完了したとき	イベントは、データインターフェイス要求が応答され、フィルターによって処理された後、処理されたJSONデータでトリガーされます。 特定のデータ例の詳細については、キャンバスエディターの右側の構成パネルにある [データソース] タブの [データ応答結果] セクションをご参照ください。

   • Action

     Action	説明
     データのインポート	ウィジェットのデータがその描画フォーマットに従って処理された後、ウィジェットは再描画のためにインポートされる。 サーバーデータを再要求する必要はありません。 データ例を表示します。 [ { "lng": 126.75, "lat": 42.95, "value": 22 } ]
     要求データインタフェース	このアクションは、サーバーデータを再度要求するために実行されます。 アップストリームデータ処理ノードまたはレイヤノードによって送信されたデータは、パラメータとして使用される。 たとえば、APIデータソースがhttps:// api.testで、リクエストデータインターフェイスに渡されるデータが { id: '1'} の場合、最終的なリクエストインターフェイスはhttps:// api.test?id=1です。
     トグル表示	ウィジェットを表示するか非表示にするかを指定します。 パラメータは必要ありません。
     表示	ウィジェットを表示します。 詳細については、「データ例」をご参照ください。 { "animationType": "",// The animation method. Valid value: fade. If you do not specify this parameter, no animation is generated. "animationDuration": 1000,// The animation delay. Unit: ms. "animationEasing": ""// animation curve }
     非表示	コンポーネントを非表示にします。 詳細については、「データ例」をご参照ください。 { "animationType": "",// The animation method. Valid value: fade. If you do not specify this parameter, no animation is generated. "animationDuration": 1000,// The animation delay. Unit: ms. "animationEasing": ""// animation curve }
     コンポーネント設定の更新	ウィジェットのスタイル設定は動的に更新されます。 スタイルパネルで、[設定をクリップボードにコピー] をクリックしてウィジェットの設定データを取得します。 その後、Blueprint Editorでデータ処理ノードのスタイルフィールドを変更します。
