DataV:スタックドーナツチャートウィジェット

チャートスタイル

積み重ねドーナツチャートチャートは、円グラフの一種です。 基本的な円グラフと比較して、スタックドーナツチャートチャートは、予想される目標の実際の値と現在の進行状況、および予想される目標に対する現在の進行状況のパーセンテージ値を同時に表示できます。 現在のタスクの完了ステータスを表示するのに適しています。

設定パネル

• [設定の検索]: キャンバスエディターの右側のパネルで、[設定] タブをクリックし、右上隅の [設定の検索] をクリックします。 検索ボックスに必要な設定項目を入力し、検索アイコンをクリックして設定項目をすばやく見つけます。 あいまい一致はサポートされていません。 詳細については、「」をご参照ください。

• Size: ピクセルの幅と高さを含むウィジェットのサイズを示します。 アイコンをクリックすると、ウィジェットの幅と高さを比例調整できます。 このアイコンをもう一度クリックすると、必要に応じて幅と高さを調整できます。

• 位置: ウィジェットの位置。ピクセルXとYの座標で示されます。 X座標は、ウィジェットの左上隅とキャンバスの左枠の間のピクセル距離を示します。 Y座標は、ウィジェットの左上隅とキャンバスの上枠の間のピクセル距離を示します。

• 回転角度: ウィジェットの中心点を回転点として使用する回転の角度。 単位は度 (°) です。 次のいずれかの方法を使用して、ウィジェットの回転角度を制御できます。

  • 回転角度スピンボックスに角度を直接入力するか、プラス記号 ([+]) またはマイナス記号 ([-]) をクリックして、回転角度スピンボックスの値を増減します。

  • アイコンの黒い点をドラッグします。

  • アイコンをクリックして、ウィジェットを水平に反転します。

  • アイコンをクリックして、ウィジェットを垂直に反転します。

• 不透明度: ウィジェットの不透明度。 有効な値: 0と1。 このパラメーターが0に設定されている場合、ウィジェットは非表示になります。 このパラメーターが1に設定されている場合、ウィジェットは完全に表示されます。 デフォルト値: 1

• コンテナー: 円グラフウィジェットのコンテナーサイズ。

  パディング: 円グラフの下端とコンテナの上端と下端の間の距離。

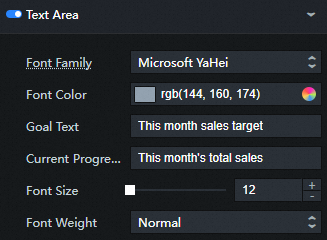

• テキスト領域: 円グラフの上下のラベルのスタイル。 アイコンをクリックして、テキストスタイルをオンまたはオフにします。

  パラメーター	説明
  フォントファミリー	ウィジェット内のすべてのテキストのフォントファミリ。 デフォルト値: Microsoft Yahei
  フォントの色	円グラフの上下のラベルテキストの色。
  目標テキスト	円グラフの下のラベルの表示テキスト。
  現在の進行状況テキスト	円グラフの上のラベルの表示テキスト。
  フォントサイズ	円グラフの上下のラベルテキストのサイズ。 有効な値: 12 ~ 100
  フォントの太さ	円グラフの上下のラベルテキストの太さ。

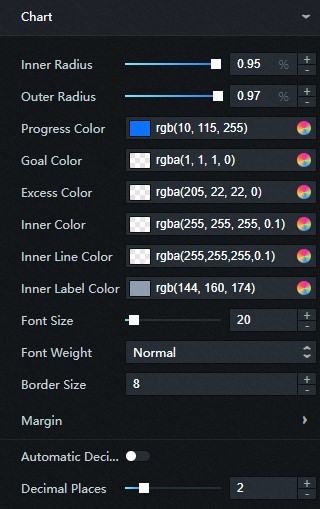

• チャート

  パラメーター	説明
  インナー半径	円グラフ内の円の内側の端の半径。
  外半径	円グラフ内の円の半径。
  プログレスカラー	プログレスリングの色。 カラーフィルとグラデーションフィルがサポートされています。 詳細については、「カラーピッカーの手順」をご参照ください。
  ゴールカラー	ターゲットリング (プログレスリングの下の一番下のリング) の色。
  余分な色	境界外リングの色。 進行状況が目標よりも大きい場合、範囲外のリングの円として表示されます。
  インナーカラー	内侧のリングの色。
  インナーラインの色	リングの内側のスラッシュの色。
  インナーLableカラー	リング内のインジケータテキストの色。
  フォントサイズ	リング内のインジケータテキストのサイズ。 有効な値: 12 ~ 100
  フォントの太さ	リング内のインジケータテキストの太さ。
  ボーダーサイズ	内部リングの厚さ。 単位: ピクセル
  マージン	円グラフの外側の円の上下のラベル間の距離。 Top: 円グラフの外側のリングと上のラベルの間の距離。 単位: ピクセル。 下: 円グラフの外側のリングと下のラベルの間の距離。 単位: ピクセル。
  自動小数点以下の場所	スイッチをオンにすると、小数点以下の桁数を設定できません。 スイッチをオフにすると、小数点以下の桁数をカスタマイズできます。
  小数点以下の場所	ターゲットのパーセンテージ値の小数点以下の桁数。

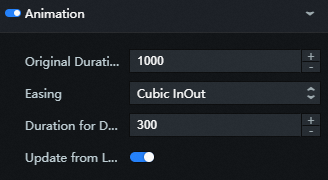

• Animation: ウィジェットのアニメーション効果のスタイル。 アイコンをクリックすると、アニメーション効果を有効または無効にできます。

  パラメーター	説明
  元の期間	コンポーネントによってレンダリングされる最初のアニメーションの期間。 単位：ms。
  イージング	アニメーションの緩和効果。 このシステムは、さまざまな共通の緩和効果を提供します。
  データ更新の期間	ウィジェットデータが更新されたときのアニメーションの継続時間。 単位：ms。
  最新ステータスから更新	スイッチをオンにすると、コンポーネントデータが更新されたときの前のデータの位置からアニメーションが開始されます。 スイッチをオフにすると、部品データが更新されたときの初期位置からアニメーションが開始されます。

データパネル

設定フィールドの説明

相互作用パネル

このウィジェットはインタラクションイベントをサポートしていません。

Blueprint Editorでのインタラクションの設定

1. キャンバスエディターで、レイヤーパネルでウィジェットを右クリックし、[ブループリントエディターに追加] を選択します。

2. ページの左上隅にあるアイコンをクリックします。

3. Blueprint Editorで、[追加ノード] ペインで [スタックドーナツチャート] をクリックします。 次の図に示すように、スタックされたドーナツチャートのパラメーターをキャンバスに表示できます。

   • イベント

     イベント	説明
     チャートインタフェース要求完了時	イベントは、データインターフェイス要求が応答され、フィルターによって処理された後、処理されたJSONデータでトリガーされます。 特定のデータ例の詳細については、キャンバスエディターの右側の構成パネルにある [データ] タブの [データ応答結果] セクションをご参照ください。
     チャートインタフェース要求の失敗時	データインターフェイス要求が失敗したときに返され (要求はネットワークの問題またはインターフェイスのエラーが原因である可能性があります) 、フィルターによって処理されるイベント。 イベントは、処理されたJSONデータもスローします。 特定のデータ例の詳細については、キャンバスエディターの右側の構成パネルにある [データ] タブの [データ応答結果] セクションをご参照ください。

   • Action

     Action	説明
     リクエストチャートインターフェイス	このアクションは、サーバーデータを再度要求するために実行されます。 アップストリームデータ処理ノードまたはレイヤノードによって送信されたデータは、パラメータとして使用される。 たとえば、スタックされたドーナツチャートのAPIデータソースがhttps:// api.testとして設定され、リクエストチャートインターフェイスに渡されるデータが { id: '1'} の場合、最終的なリクエストインターフェイスはhttps:// api.test?id=1です。
     インポートチャートインターフェイス	ウィジェットのデータがその描画フォーマットに従って処理された後、ウィジェットは再描画のためにインポートされる。 サーバーデータを再度リクエストする必要はありません。 特定のデータ例の詳細については、キャンバスエディターの右側の構成パネルにある [データ] タブの [データ応答結果] セクションをご参照ください。
     ウィジェット設定の更新	ウィジェットのスタイル設定は動的に更新されます。 [設定] パネルで、[設定をクリップボードにコピー] をクリックして、コンポーネントの設定データを取得します。 その後、Blueprint Editorでデータ処理ノードのスタイルフィールドを変更します。
     表示	ウィジェットの例を次に示します。 return{ "animationType": "", "animationDuration": 1000, "animationEasing": "linear" }
     非表示	ウィジェットの例を次に示します。 return{ "animationType": "", "animationDuration": 1000, "animationEasing": "linear" }
     非表示 /表示	次の例は、ウィジェットを表示するか非表示にするかを示しています。 return { "animationIn": { "animationType": "", "animationDuration": 1000, "animationEasing": "linear" }, "animationOut": { "animationType": "", "animationDuration": 1000, "animationEasing": "linear" } }
     移動	ウィジェットを指定した場所に移動します。 参照データの例を次に示します。 return{ // The positioning type. to indicates absolute positioning, whereas by indicates relative positioning. The default value is to. "positionType": "to", // The location, which is indicated by the x and y coordinates. "attr": { "x": 0, "y": 0 }, // The animation type. "animation": { "enable": false, // The duration in which animation is displayed. "animationDuration": 1000, // The animation curve, which can be set to linear|easeInOutQuad|easeInOutExpo. "animationEasing": "linear" } }
