    Simple Log Service:Konfigurasikan jenis grafik

    Document Center

    Simple Log Service:Konfigurasikan jenis grafik

    Last Updated:Jun 05, 2026

    Konfigurasikan grafik garis, grafik area, grafik kolom, dan tabel silang untuk bagan di Simple Log Service.

    Prasyarat

    Ikhtisar

    Untuk mengonfigurasi bagan, selesaikan tiga langkah berikut: kueri dan analisis data, tambahkan grafik ke dasbor, dan atur jenis grafik.

    1. Search & Analysis: Kueri dan analisis log di Konsol — lakukan pencarian, agregasi, dan analisis statistik.

    2. Add a chart: Tambahkan grafik ke dasbor. Setiap grafik didasarkan pada satu atau beberapa pernyataan kueri dan analisis.

    3. Configure a chart type (line chart, area chart, column chart, or cross table)

    Langkah 1: Kueri dan analisis data

    1. Masuk ke Konsol Simple Log Service. Di bagian Projects, klik proyek yang Anda inginkan.


    2. Pada tab Log Storage > Logstores, klik logstore yang Anda inginkan.


    3. Masukkan pernyataan kueri dan analisis, lalu klik Last 15 Minutes untuk menentukan rentang waktu.

      Contoh:

      • * | select __time__,count(0) as pv group by request_method,__time__

    Langkah 2: Tambahkan grafik

    1. Di panel navigasi sebelah kiri, pilih Dashboard > Dashboards. Di daftar Dashboard, klik dasbor yang Anda inginkan. Di pojok kanan atas halaman dasbor, klik Edit. Dalam mode edit, pilih Add > Add Chart.


    2. Di bawah General Configurations > Chart Types > image. Pada tab Search & Analysis, pilih LogStore (SQL), pilih Logstore target, dan masukkan pernyataan kueri.

      Dari daftar tarik di pojok kanan atas, pilih rentang waktu, misalnya Last 15 Minutes. Klik OK > Save.

      • Di bagian Query and Analysis Configurations, atur Axis X Field menjadi __time__ dan Axis Y Field menjadi pv.

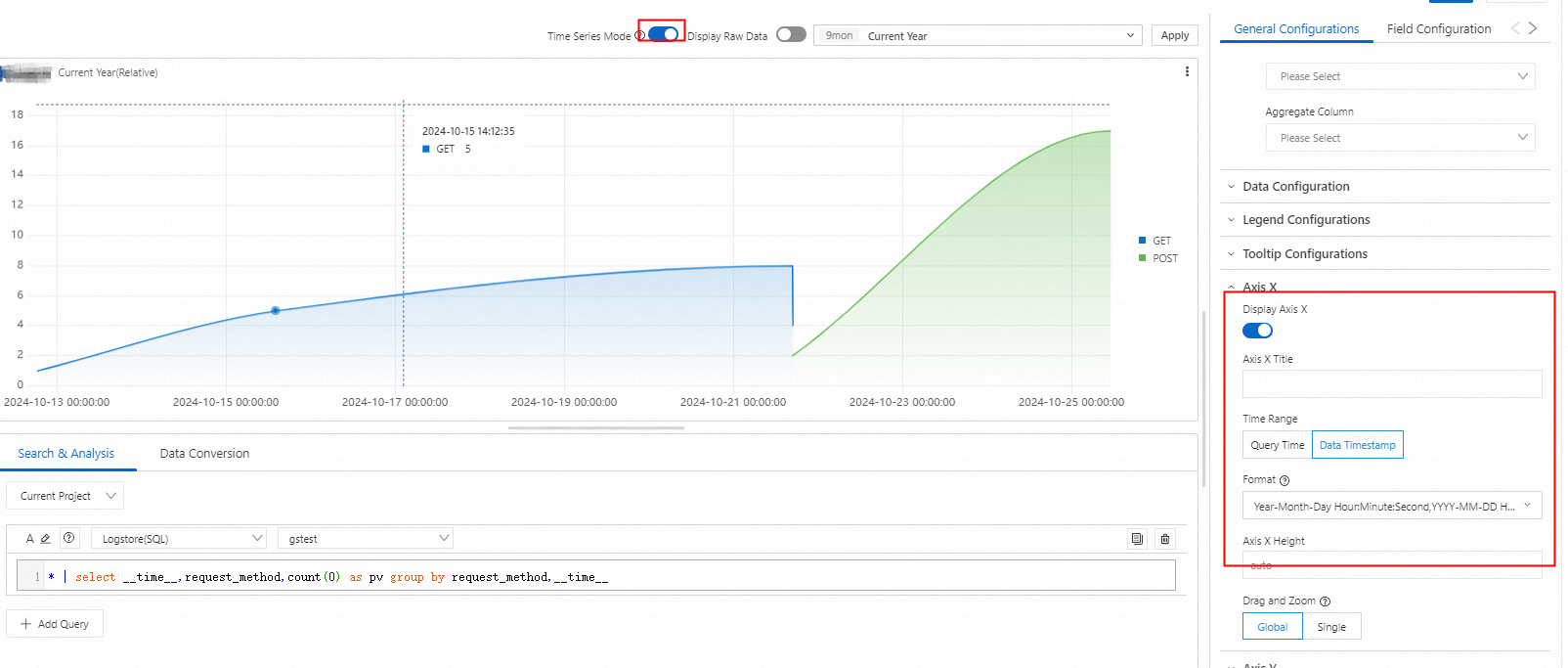

      Selain itu, bidang sumbu-x __time__ secara default menggunakan format UNIX time. Untuk memformat waktu agar lebih mudah dibaca, aktifkan Time Series Mode dan atur opsi Format untuk sumbu-x menjadi YYYY-MM-DD hh:mm:ss. Time Series Mode.

    Langkah 3: Konfigurasikan jenis grafik

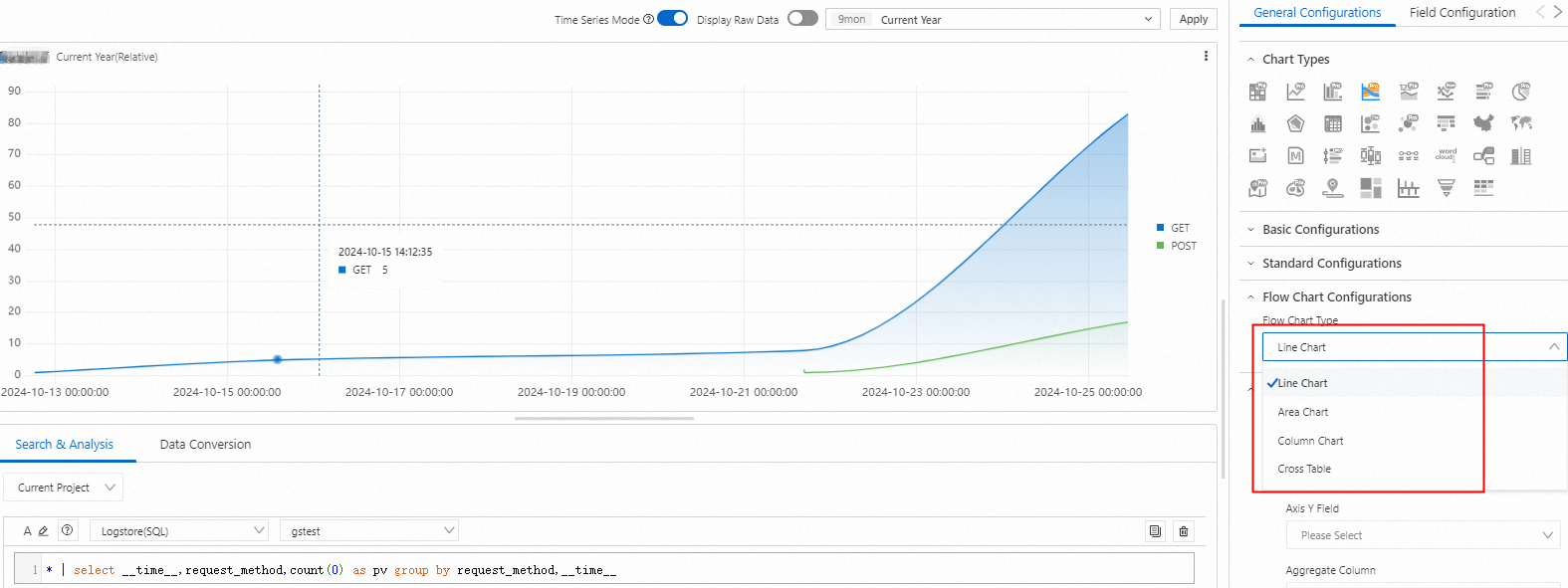

    Line chart

    Untuk menampilkan bidang pv sebagai grafik garis, pilih Flow Chart Configurations > Flow Chart Type > Line Chart.

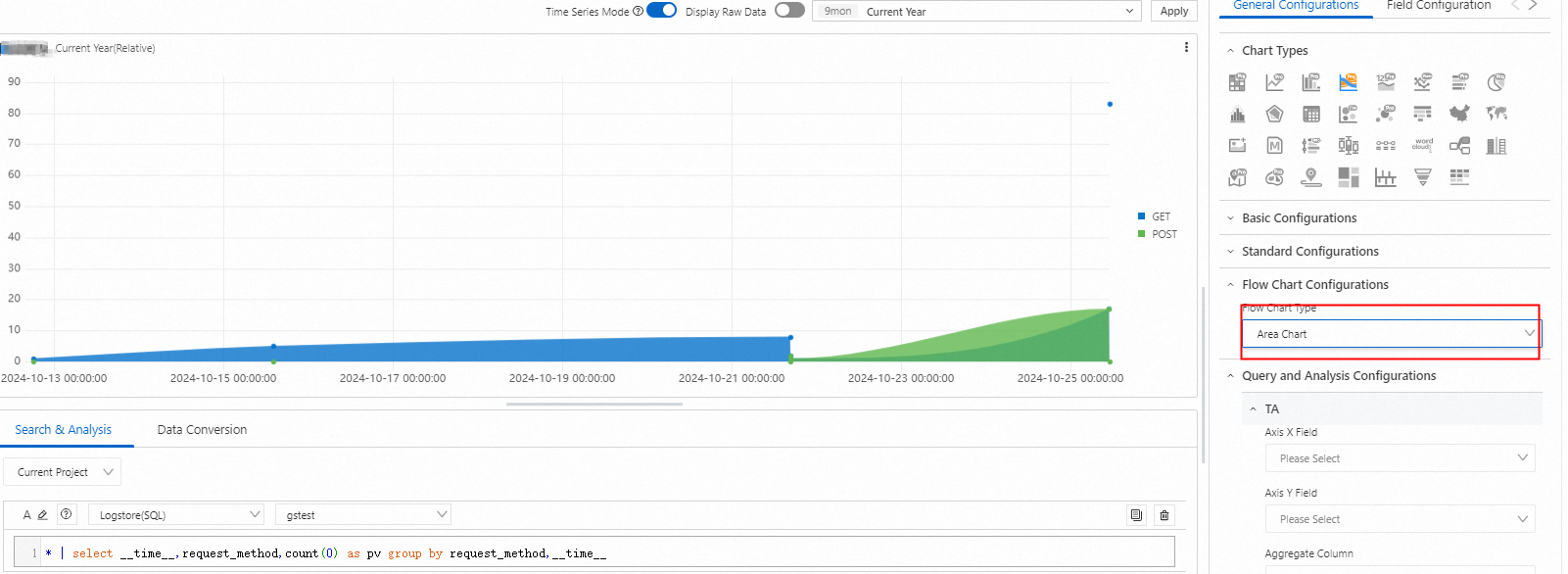

    Area chart

    Untuk menampilkan bidang pv sebagai grafik area, pilih Flow Chart Configurations > Flow Chart Type > Area Chart.

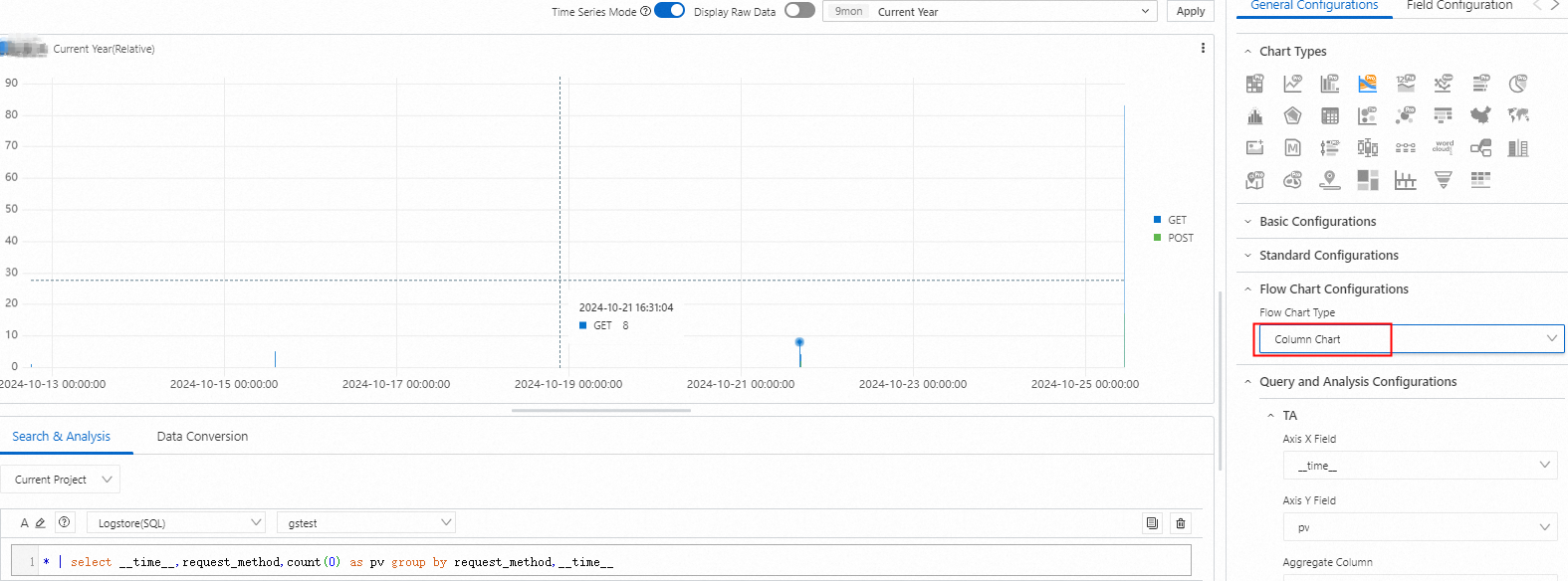

    Column chart

    Untuk menampilkan bidang pv sebagai grafik kolom, pilih Flow Chart Configurations > Flow Chart Type > Column Chart.

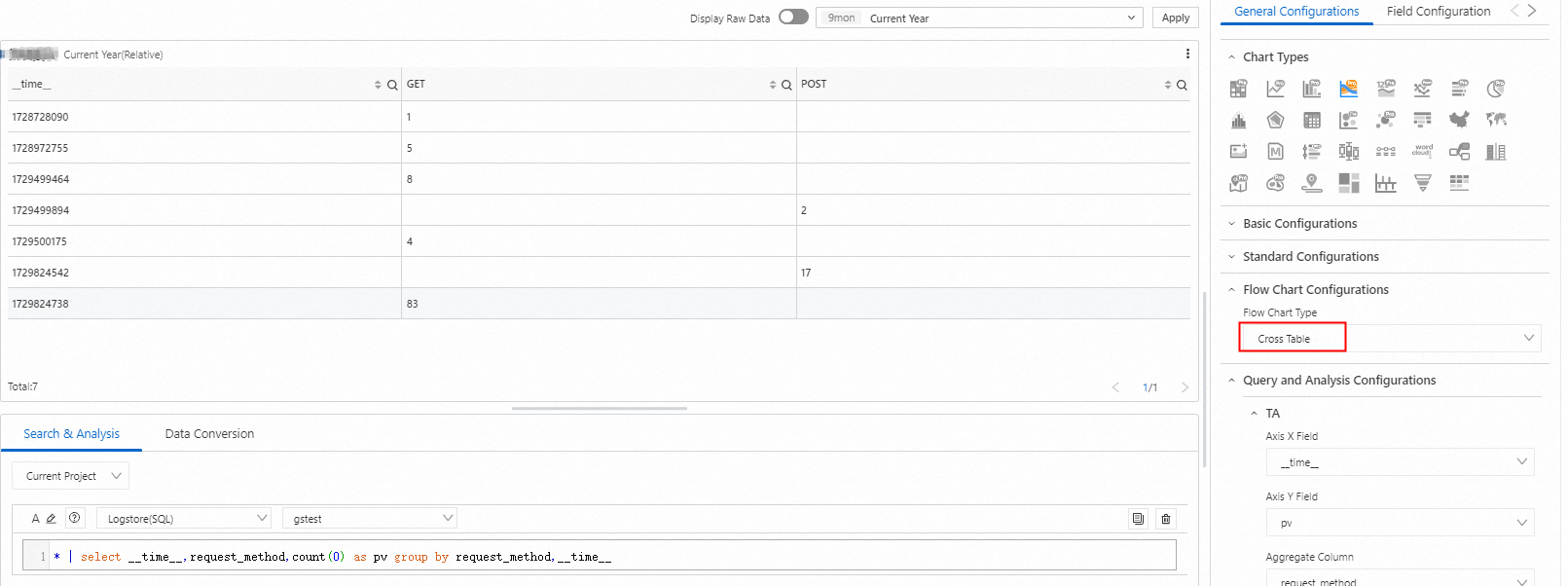

    Cross table

    Untuk menampilkan bidang pv sebagai tabel silang, pilih Flow Chart Configurations > Flow Chart Type > Cross Table.
