Smart Access Gateway：Konfigurasikan Perangkat SAG-1000 di konsol web

Langkah 1: Konfigurasikan klien SAG pada terminal lokal

Sebelum mengonfigurasi perangkat SAG-1000 di konsol web lokal, Anda harus menetapkan alamat IP statis untuk klien SAG.

• Klien Windows: Tetapkan alamat IP statis untuk klien Windows. Contoh berikut menggunakan Windows 10.
  1. Di pojok kanan bawah, klik kanan ikon Koneksi Jaringan, lalu pilih Network and Internet.
  2. Di panel sebelah kanan, klik Change adapter settings.
  3. Klik kanan jaringan yang terhubung, lalu pilih Properties.
  4. Klik dua kali Internet Protocol Version 4 (TCP/IPv4).

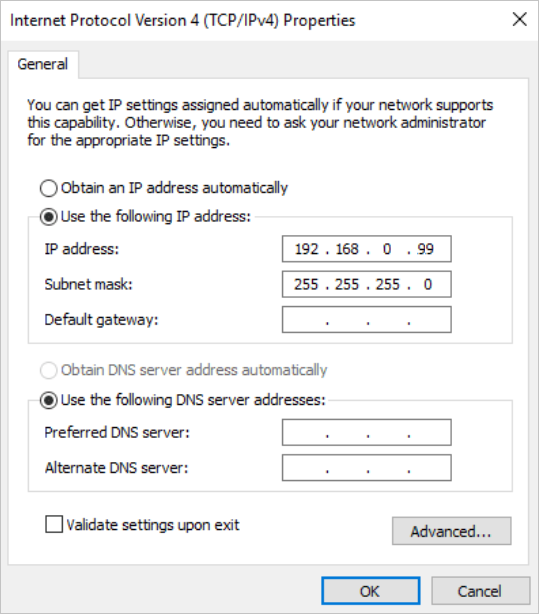

  5. Pilih Use the following IP address, lalu masukkan alamat IP statis dan subnet mask.
     Penting Pastikan alamat IP termasuk dalam blok CIDR manajemen perangkat SAG-1000 (blok CIDR default adalah 192.168.0.0/24) dan tidak tumpang tindih dengan alamat IP lainnya, seperti 192.168.0.99. Anda tidak perlu mengonfigurasi gateway atau pengaturan DNS.

  6. Klik OK.
• Klien Mac: Tetapkan alamat IP statis untuk klien macOS.
  1. Di desktop, klik ikon System Preferences, lalu pilih Network di bagian Internet & Network.
  2. Klik jaringan yang terhubung, lalu pilih Advanced.
  3. Di halaman Ethernet, klik tab TCP/IP.

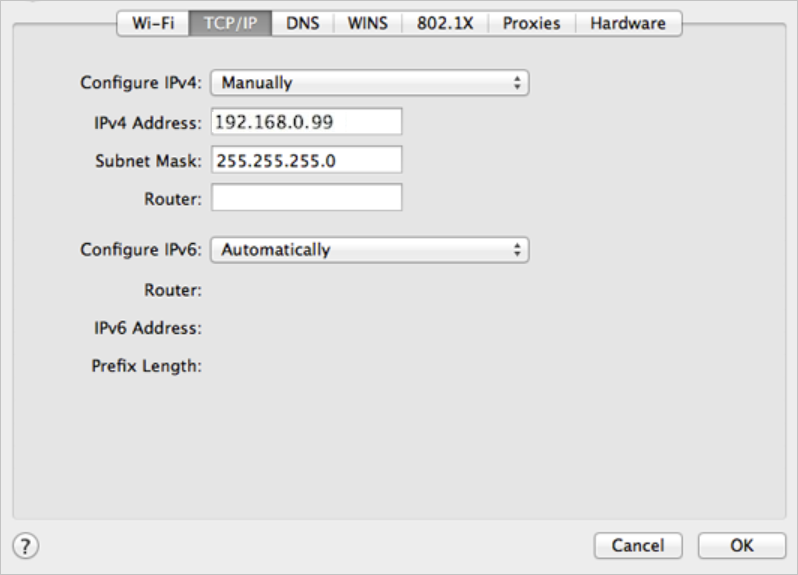

  4. Dalam daftar drop-down Configure IPv4, pilih Manually dan masukkan alamat IP statis serta subnet mask.
     Penting Pastikan alamat IP termasuk dalam blok CIDR manajemen perangkat SAG-1000 (blok CIDR default adalah 192.168.0.0/24) dan tidak tumpang tindih dengan alamat IP lainnya, seperti 192.168.0.99. Anda tidak perlu mengonfigurasi router atau pengaturan DNS.


Langkah 2: Atur kata sandi logon

Pertama kali masuk ke konsol web, Anda harus menetapkan kata sandi logon.

1. Port 2 dari perangkat SAG-1000 terhubung ke terminal.
2. Buka browser pada terminal yang terhubung dan masukkan 192.168.0.1 ke bilah alamat.

   192.168.0.1 adalah alamat konsol web default model perangkat SAG-1000.

3. Pertama kali masuk ke konsol web, Anda harus menetapkan kata sandi logon.
   Jaga kerahasiaan kata sandi Anda. Jika Anda lupa kata sandi, tekan tombol reset pada perangkat Anda untuk mereset kata sandi.
4. Masuk ke konsol web.

Langkah 3: Konfigurasikan perangkat SAG-1000

Setelah masuk ke konsol web perangkat SAG-1000, Anda dapat mengonfigurasi perangkat tersebut. SAG-1000 menyediakan berbagai fitur untuk memenuhi kebutuhan bisnis Anda dalam skenario penyebaran yang berbeda. Untuk informasi lebih lanjut tentang cara menghubungkan jaringan lokal ke Alibaba Cloud melalui SAG-1000, lihat Penyebaran Perangkat SAG-1000.

1. Tetapkan Peran Port.
   1. Di bilah navigasi atas konsol web, klik Setting.
   2. Untuk melihat peran port, klik Port Allocation di panel navigasi sebelah kiri.
      Port perangkat SAG-1000 memiliki peran default. Anda dapat memodifikasi peran port sesuai kebutuhan. Untuk informasi lebih lanjut tentang peran port, lihat Tetapkan Peran Port.
   3. Klik ikon di sebelah port yang ingin Anda kelola, pilih peran port yang ingin Anda gunakan, lalu klik OK untuk memodifikasi peran port.
      Penting Setelah memodifikasi peran port perangkat SAG-1000, Anda harus secara manual menyinkronkan pengaturan ke Alibaba Cloud. Untuk informasi lebih lanjut, lihat Sinkronkan Pengaturan Perangkat SAG ke Alibaba Cloud.
2. Konfigurasikan Port WAN.
   1. Di bilah navigasi atas konsol web, klik Setting.
   2. Klik WAN untuk mengonfigurasi port WAN.
      Secara default, tipe koneksi port WAN pada perangkat SAG-1000 adalah Dynamic IP. Alamat IP port WAN secara otomatis dikenali oleh perangkat yang terhubung ke port WAN.

      Catatan Anda dapat mengonfigurasi port WAN sesuai kebutuhan. Untuk informasi lebih lanjut tentang parameter port WAN, lihat Konfigurasikan Port WAN.
3. Konfigurasikan Port LAN.
   1. Di bilah navigasi atas konsol web, klik Setting.
   2. Klik LAN untuk mengonfigurasi port LAN. Anda dapat mengonfigurasi port LAN sesuai kebutuhan. Untuk informasi lebih lanjut tentang parameter port LAN, lihat Konfigurasikan Port LAN.
      Saat mengonfigurasi port LAN di konsol web, jika tipe koneksi port LAN adalah Dynamic IP, Anda dapat memasukkan blok CIDR privat kustom.

      • Unselected: Memungkinkan Anda memasukkan alamat IP kustom untuk port dan menetapkan kolam alamat DHCP kustom.
      • Custom Segment: Memungkinkan Anda memasukkan blok CIDR kustom. Sistem secara otomatis mengalokasikan alamat IP dan kolam alamat DHCP untuk port LAN. Anda dapat memodifikasi alamat IP yang dialokasikan secara manual.
      • Available CIDR block: Jika Anda telah mengonfigurasi rute untuk perangkat di konsol SAG, blok CIDR akan ditampilkan secara otomatis. Anda dapat mengalokasikan alamat IP sesuai kebutuhan. Sebagai contoh, 192.XX.XX.XX digunakan dalam gambar di atas.
4. Konfigurasikan Port Manajemen.
   1. Di bilah navigasi atas konsol web, klik Setting.
   2. Klik Management untuk mengonfigurasi port manajemen.
      Secara default, blok CIDR manajemen perangkat SAG-1000 adalah 192.168.0.0/24 dan alamat IP port manajemen adalah 192.168.0.1. Anda dapat mengonfigurasi port manajemen sesuai kebutuhan. Untuk informasi lebih lanjut tentang parameter, lihat Konfigurasikan Port Manajemen.
5. Konfigurasikan Rute.
   1. Di bilah navigasi atas konsol web, klik Setting.
   2. Klik Route untuk mengonfigurasi rute statis, rute dinamis Border Gateway Protocol (BGP), atau rute dinamis Open Shortest Path First (OSPF).
      Untuk informasi lebih lanjut tentang cara mengonfigurasi rute, lihat Tambahkan Rute Statis, Konfigurasikan Rute OSPF, dan Konfigurasikan Rute BGP.

(Opsional) Langkah 4: Konfigurasikan pengaturan lanjutan

Perangkat SAG-1000 mendukung pengaturan lanjutan seperti port sirkuit Express Connect dan ketersediaan tinggi (HA).

1. Konfigurasikan Sirkuit Express Connect.
   1. Di bilah navigasi atas konsol web, klik Setting.
   2. Klik ECC untuk mengonfigurasi sirkuit Express Connect.
      Perangkat SAG-1000 mendukung sirkuit Express Connect. Sirkuit Express Connect dan perangkat SAG menyediakan koneksi jaringan cadangan satu sama lain. Untuk informasi lebih lanjut tentang cara mengonfigurasi sirkuit Express Connect, lihat Konfigurasikan Port Jalur Sewa.

      Catatan Jika Anda perlu menggunakan port sirkuit Express Connect, pastikan Anda telah menetapkan peran ke port sirkuit Express Connect. Untuk informasi lebih lanjut, lihat Tetapkan Peran Port.
2. Konfigurasikan HA.
   1. Di bilah navigasi atas konsol web, klik Setting.
   2. Klik HA untuk mengonfigurasi HA.
      Perangkat SAG-1000 mendukung fitur HA. Jika perangkat SAG mati, perangkat SAG lainnya mengambil alih untuk memastikan ketersediaan layanan. Untuk informasi lebih lanjut tentang parameter, lihat Konfigurasikan HA untuk Perangkat SAG.
