Anda dapat menetapkan peran pada port perangkat Smart Access Gateway (SAG) 1000 untuk konfigurasi jaringan yang fleksibel. Topik ini menjelaskan cara mengubah peran port di konsol Smart Access Gateway.
Prasyarat
Anda memiliki perangkat SAG-1000.
Latar Belakang
Perangkat Smart Access Gateway (SAG) memiliki lima peran port: WAN, LAN, Not Assigned, Leased Line, dan MGT (management port). Secara default, port 5 berfungsi sebagai port WAN dan port 2 merupakan management port. Anda tidak dapat mengubah management port atau peran yang ditetapkan padanya. Untuk informasi selengkapnya tentang management port, lihat Configure a management port.
Prosedur
- Masuk ke Smart Access Gateway console.
-
Buka halaman Device Settings dengan salah satu cara berikut:
-
Klik ID instans SAG yang dituju. Di halaman detail instans, klik Device Settings.
-
Pada kolom Operation instans SAG yang dituju, klik
> Device Settings.
-
-
Di halaman Device Settings, klik Assign Port Roles.
-
Temukan port yang ingin Anda konfigurasikan dan klik Edit pada kolom Operation.
-

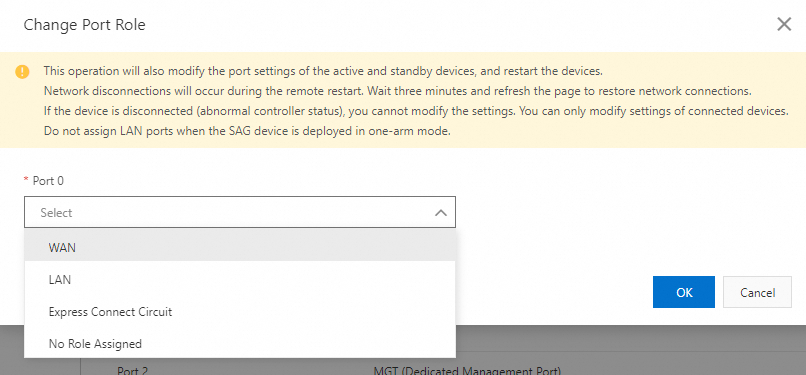

Pada kotak dialog Change Port Role, pilih peran port.
Port role
Description
Not Assigned
Port tidak memiliki peran yang ditetapkan.
WAN
Port yang terhubung ke Internet. Peran ini mendukung akses IP dinamis, IP statis, dan PPPoE. Untuk informasi selengkapnya, lihat Configure a WAN port.
LAN
Port yang terhubung ke klien jaringan lokal atau switch. Peran ini mendukung akses IP dinamis dan IP statis. Untuk informasi selengkapnya, lihat Configure a LAN port.
Leased Line
Port yang terhubung ke leased line. Untuk informasi selengkapnya, lihat Configure a leased line port.
PentingMengubah peran port akan memodifikasi pengaturan pada perangkat aktif dan standby sekaligus me-restart keduanya.
-
Klik OK.
