Smart Access Gateway (SAG) mendukung protokol Open Shortest Path First (OSPF). Topik ini menjelaskan cara mengonfigurasi routing OSPF untuk perangkat SAG di Konsol SAG.
Prasyarat
Perangkat SAG-1000 digunakan.Informasi latar belakang
OSPF menggunakan algoritma routing berbasis status tautan (LSR), termasuk dalam kelompok protokol gateway interior (IGP), dan beroperasi dalam satu sistem otonom. OSPF secara otomatis membangun basis data status tautan serta menghasilkan pohon jalur terpendek berdasarkan status port jaringan. Setiap router OSPF menggunakan pohon jalur terpendek ini untuk membangun tabel routing, yang mengimplementasikan konvergensi cepat dari tabel routing dan mengurangi latensi jaringan.Jika struktur jaringan lokal Anda sering berubah dengan penambahan atau penghapusan jaringan, disarankan untuk menggunakan OSPF. OSPF menyesuaikan routing secara dinamis sesuai dengan perubahan jaringan Anda dan mengurangi latensi jaringan. Anda tidak perlu secara manual memodifikasi konfigurasi routing, sehingga memungkinkan pengelolaan dan pemeliharaan jaringan yang lebih efisien.
Prosedur
- Masuk ke Konsol Smart Access Gateway.
- Pilih salah satu metode berikut untuk membuka tab Device Management.
- Klik ID instance SAG target. Di halaman detail instance yang muncul, klik Device Management.
- Temukan instance SAG target. Di kolom Actions, pilih
> Device Management.
- Di tab Device Management, klik tab Manage Routes.
- Di bagian OSPF Protocol Settings, klik Edit.

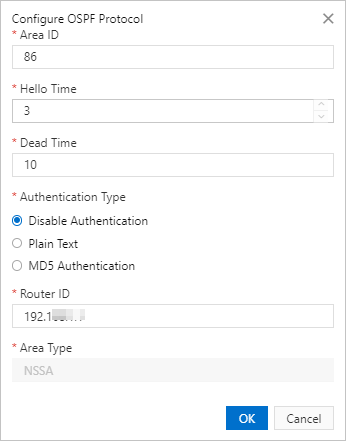

- Di halaman Configure OSPF Protocol yang muncul, atur parameter sesuai dengan deskripsi dalam tabel berikut.
Parameter Deskripsi Area ID ID area. Nilai valid: 1 hingga 2147483647. Hello Time Interval waktu pengiriman paket hello. Nilai valid: 1 hingga 65535.
Dead Time Waktu mati tetangga OSPF. Jika tidak ada paket hello yang diterima dalam waktu mati yang ditentukan, tetangga OSPF akan terputus. Nilai valid: 1 hingga 65535.
Authentication Type Pilih salah satu tipe otorisasi berikut: - Disable Authentication: menonaktifkan otentikasi.
- Plain Text: menggunakan otentikasi teks biasa. Diperlukan kata sandi teks biasa.
Kata sandi harus memiliki panjang 1 hingga 8 karakter, dan dapat berisi huruf, angka, tanda hubung (-), dan garis bawah (_).
- MD5 Authentication: menggunakan otentikasi MD5. Diperlukan ID kunci MD5 dan kunci MD5.
Nilai valid untuk ID kunci MD5: 1 hingga 2147483647.
Nilai valid untuk kunci MD5: 1 hingga 47.
Router ID Alamat IP dari router yang telah mengaktifkan OSPF. Masukkan alamat IPv4, misalnya, 192.168.1.1. Area Type Nilai default: NSSA. - Di bagian WAN/LAN Dynamic Routing Settings, pilih Enable OSPF Protocol.
- Temukan port target, lalu klik Edit di kolom Actions.
- Di halaman Modify OSPF Dynamic Routing Settings yang muncul, pilih apakah akan mengaktifkan OSPF dan klik OK.
- Enable OSPF: Mengaktifkan OSPF untuk port target.
- Disabled: Menonaktifkan OSPF untuk port target.
