Anda dapat menggunakan fitur topologi jaringan dan analisis traffic dari Network Intelligence Service (NIS) untuk memahami dengan cepat struktur jaringan cloud dan distribusi traffic layanan enterprise, mengoptimalkan alokasi resource, serta merancang arsitektur jaringan.
Skenario
Anda dapat menggunakan NIS untuk mengamati topologi jaringan global, melihat topologi routing/entri rute dan korelasi antar resource, serta memantau volume dan distribusi traffic.
Lihat topologi jaringan global
Anda dapat melihat struktur jaringan global enterprise Anda pada halaman CEN Topology di Konsol NIS. Anda juga dapat melihat struktur jaringan Virtual Private Cloud (VPC) pada halaman VPC Topology di Konsol NIS. Hal ini membantu Anda memahami penerapan aset dan struktur jaringan secara cepat serta melakukan operasi dan maintenance (O&M) rutin secara efisien.
Masuk ke Konsol NIS.
Pada panel navigasi di sebelah kiri, pilih .

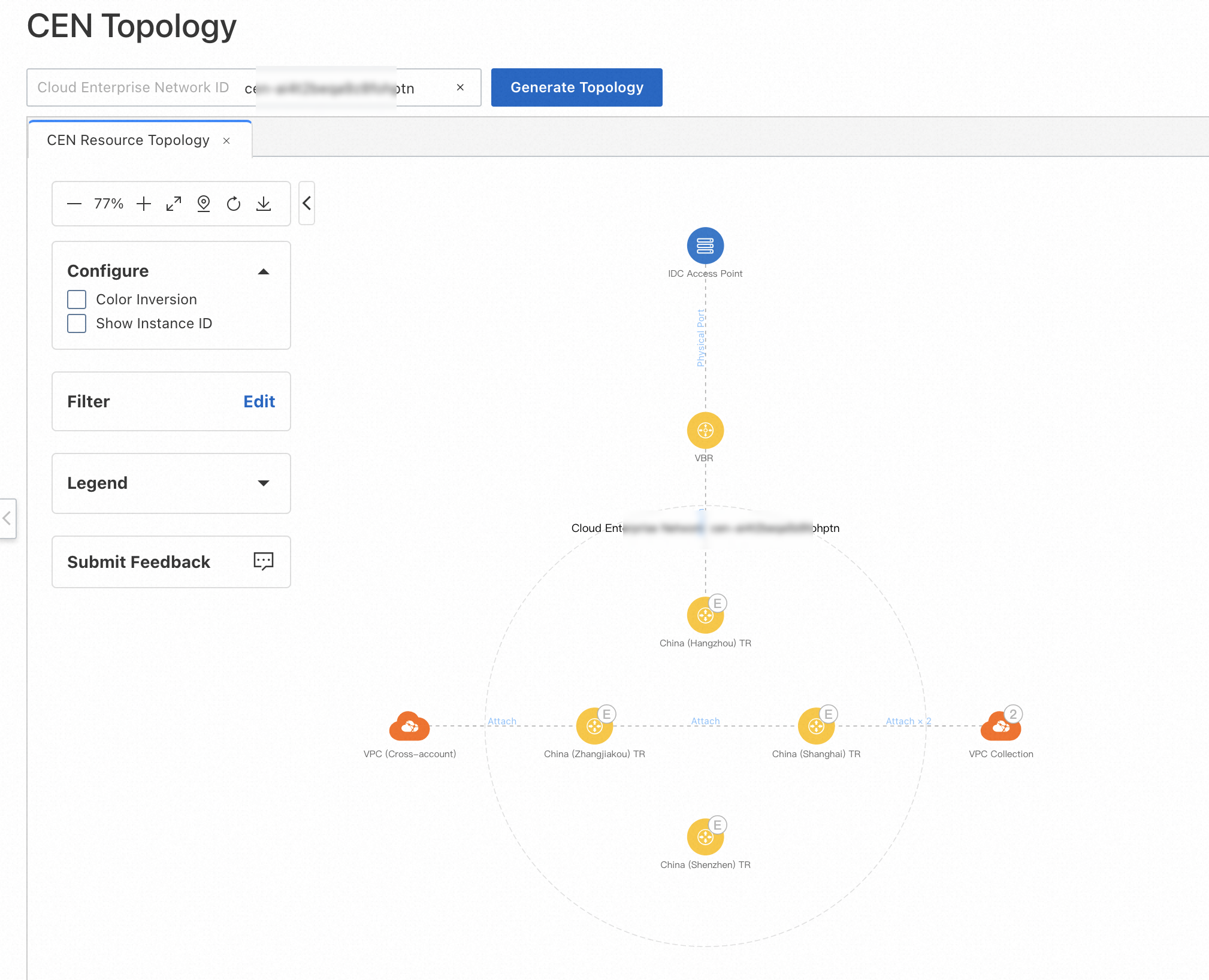

Pada halaman Cloud Enterprise Network Topology, pilih Cloud Enterprise Network ID, klik Generate Topology, lalu lihat topologi jaringan global.
Anda dapat mengklik kumpulan node untuk melihat daftar VPC.

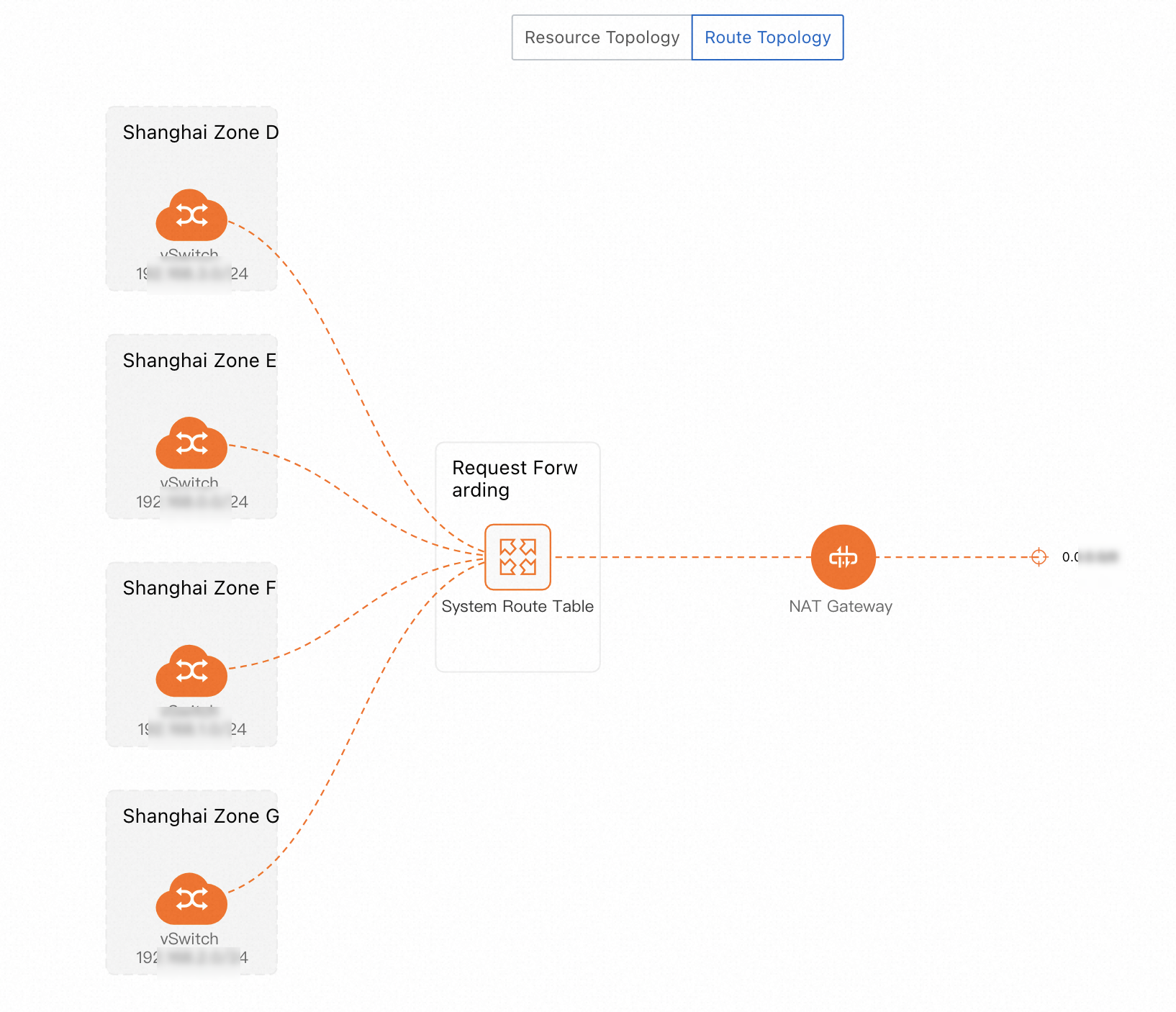

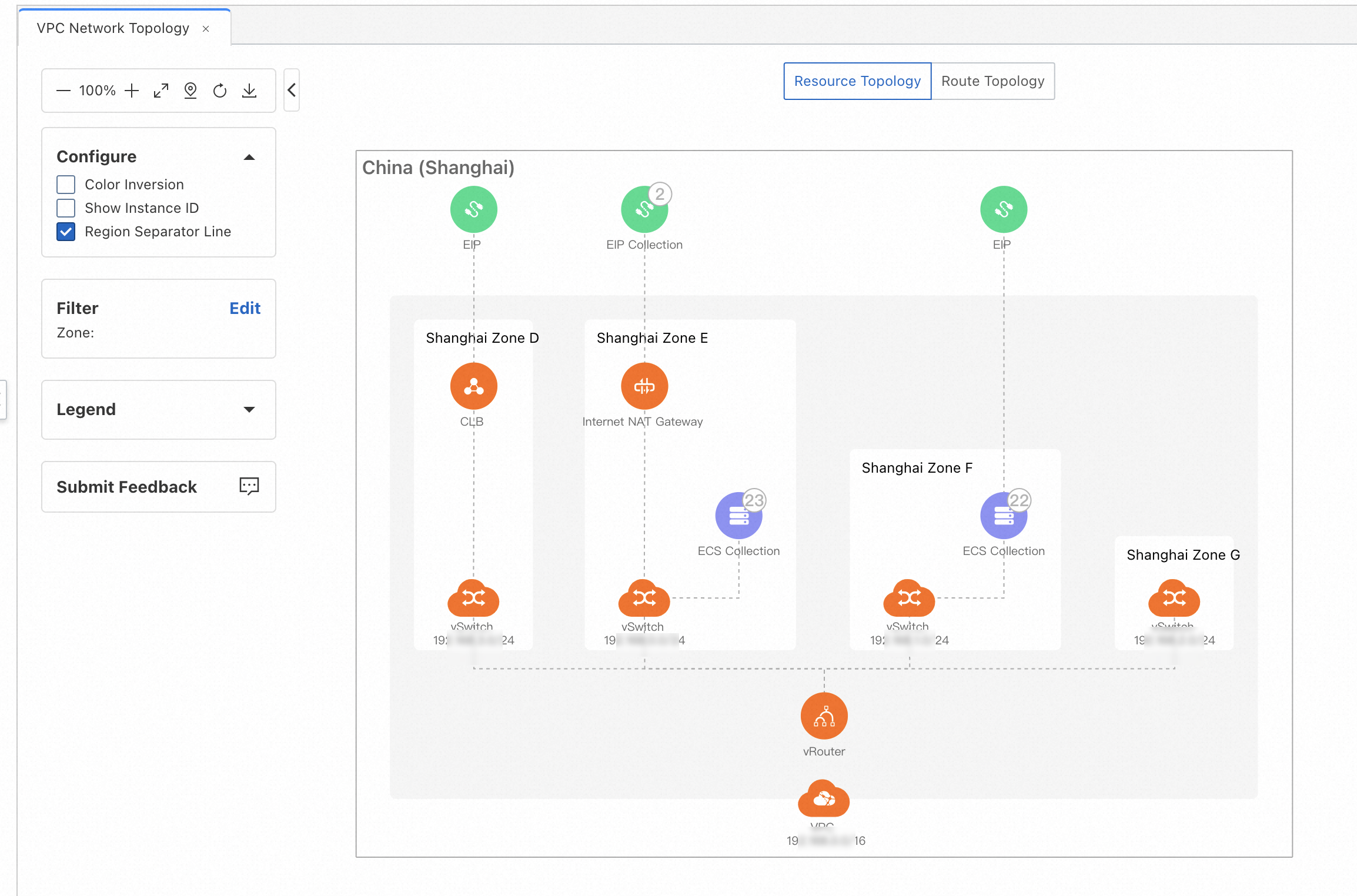

Klik entitas VPC, lalu klik View VPC Topology pada bilah alat untuk melihat topologi VPC tiap wilayah dan memahami penerapan masing-masing service resource.

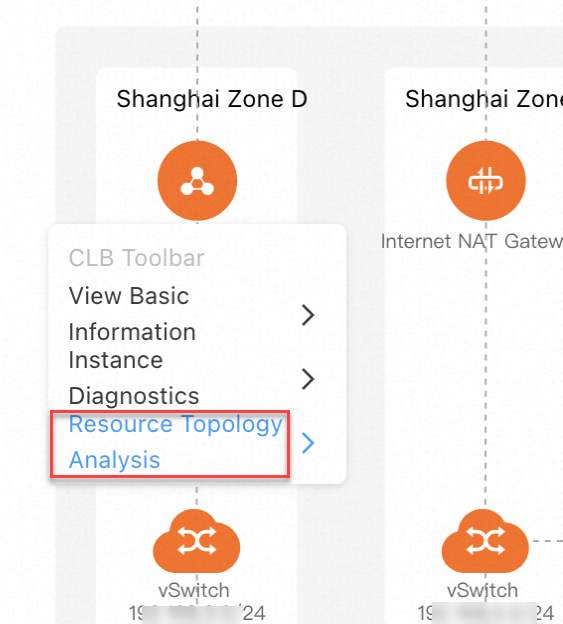

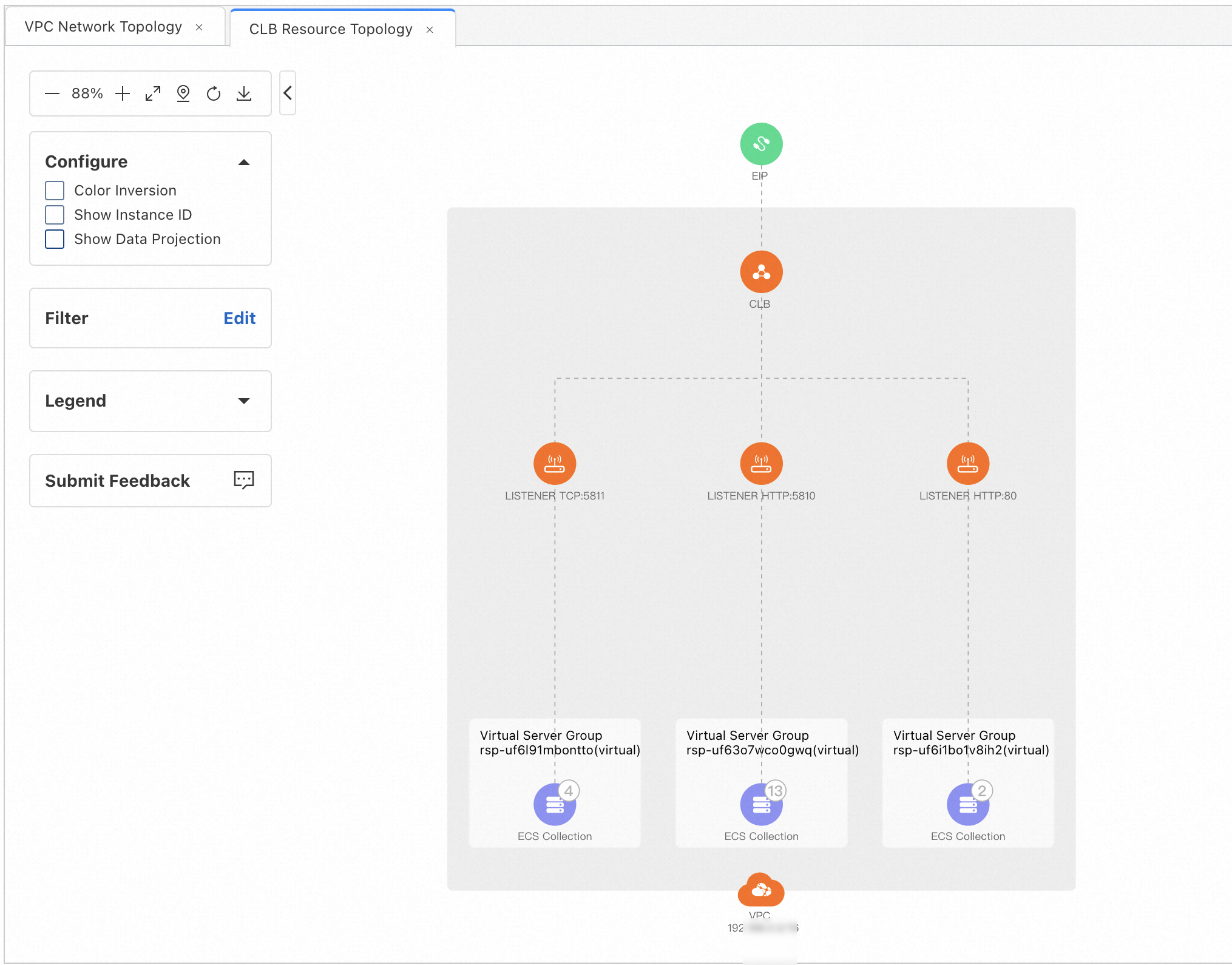

Klik entitas Classic Load Balancer (CLB), lalu klik Resource Topology Analysis pada bilah alat untuk melihat topologi CLB.
Informasi Selengkapnya
Analisis Traffic VPC
Setelah Anda menghubungkan flow log VPC ke NIS Traffic Analyzer, Anda dapat menganalisis traffic untuk komunikasi internal VPC atau traffic antara VPC dan Internet.
Create VPC flow logs as a data source
PentingSaat menganalisis traffic Internet, perhatikan batasan berikut:
NIS Traffic Analyzer menganalisis traffic Internet berdasarkan flow log VPC. Karena flow log VPC hanya mengumpulkan traffic dari Elastic Network Interfaces (ENI), NIS Traffic Analyzer tidak mendukung pengumpulan traffic Internet dari instans yang tidak menggunakan arsitektur berbasis ENI, seperti IP Target atau Classic Load Balancer (CLB).
Anda dapat mengaktifkan pengumpulan flow log VPC pada dimensi VPC, vSwitch, atau Elastic Network Interface (ENI). Namun, flow log VPC tidak mendukung pengumpulan traffic Internet saja—pengaktifannya juga mencakup traffic jaringan internal. Pilih metode pengumpulan sesuai kebutuhan analisis Anda:
Analisis traffic Internet lengkap: Aktifkan flow log tingkat VPC. NIS Traffic Analyzer secara otomatis menyaring dan mengurai data traffic Internet tersebut.
Analisis IP Internet tertentu: Temukan Elastic Network Interface (ENI) tempat IP tersebut disambungkan, lalu aktifkan flow log yang sesuai.
Analisis Traffic TR
Setelah Anda menghubungkan flow log Transit Router (TR) ke NIS Traffic Analyzer, Anda dapat menganalisis traffic antara TR dan instans jaringan, atau traffic cross-region antara TR yang berbeda.
