Konektivitas jaringan untuk sumber data Alibaba Cloud lintas wilayah dalam akun yang sama - DataWorks

Topik ini menggunakan instans ApsaraDB RDS for MySQL sebagai contoh untuk menjelaskan cara menghubungkan Ruang Kerja DataWorks ke sumber data di wilayah berbeda dalam Akun Alibaba Cloud yang sama.

Use cases

Gunakan solusi ini jika sumber data dan ruang kerja DataWorks Anda memenuhi semua kondisi berikut:

Sumber data merupakan Produk Alibaba Cloud.
Sumber data dan ruang kerja DataWorks berada dalam Akun Alibaba Cloud yang sama.
Sumber data dan ruang kerja DataWorks berada di wilayah berbeda.

Solution overview

Dalam skenario di mana sumber data dan ruang kerja berada dalam akun yang sama tetapi wilayah berbeda, Anda dapat menggunakan koneksi VPC (jaringan pribadi). Gunakan alat konektivitas jaringan seperti CEN atau VPC peering connection untuk menghubungkan VPC dari kelompok sumber daya DataWorks ke VPC dari sumber data, sehingga memungkinkan komunikasi jaringan.

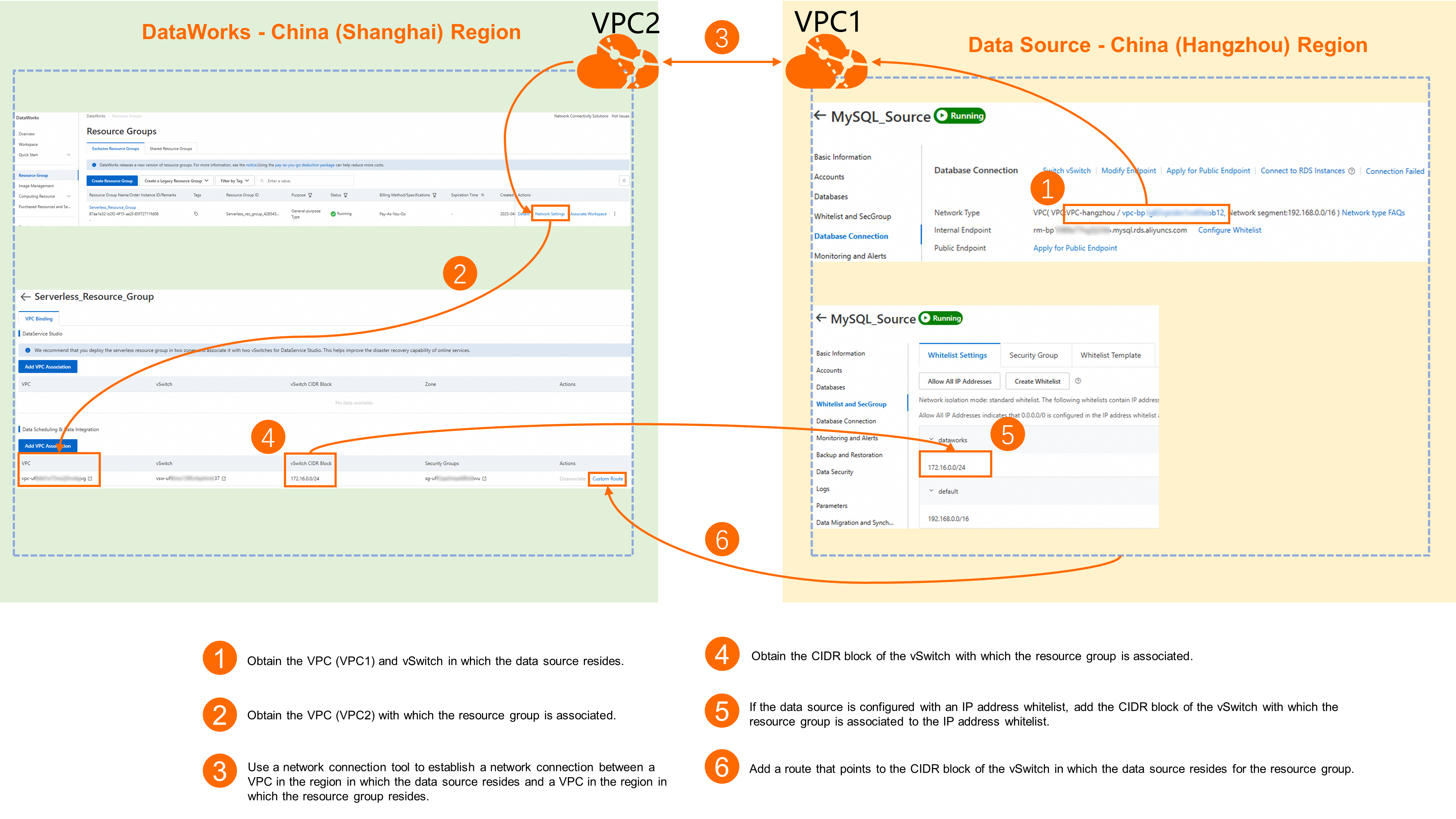

Network architecture diagram

Prerequisites

Sumber data Alibaba Cloud yang didukung oleh DataWorks tersedia.
Ruang kerja telah dibuat.
Kelompok sumber daya telah dibuat dan disambungkan ke ruang kerja.
Sumber data dan Ruang Kerja DataWorks Anda memenuhi kondisi yang dijelaskan dalam bagian Use cases.

Billing

Biaya bervariasi tergantung pada produk jaringan yang Anda pilih. Untuk informasi lebih lanjut, lihat detail penagihan untuk Cloud Enterprise Network (CEN) atau Peering Connection.

Konfigurasikan konektivitas jaringan

Catatan

Langkah-langkah berikut menguraikan proses umum menghubungkan sumber data Anda ke DataWorks dan menjelaskan logika jaringan inti. Untuk petunjuk langkah demi langkah yang lebih rinci, lihat contoh konfigurasi dalam topik ini.

Langkah 1: Dapatkan informasi dasar

Untuk sumber data

Wilayah: Contoh ini menggunakan instans ApsaraDB RDS for MySQL di wilayah China (Hangzhou).
Informasi VPC dan vSwitch:
Catatan
Untuk menemukan informasi VPC layanan Alibaba Cloud lainnya, lihat dokumentasi resmi layanan tersebut.
1. Buka Konsol ApsaraDB RDS, temukan instans target, lalu klik Instance Name untuk mengakses halaman Basic Information.

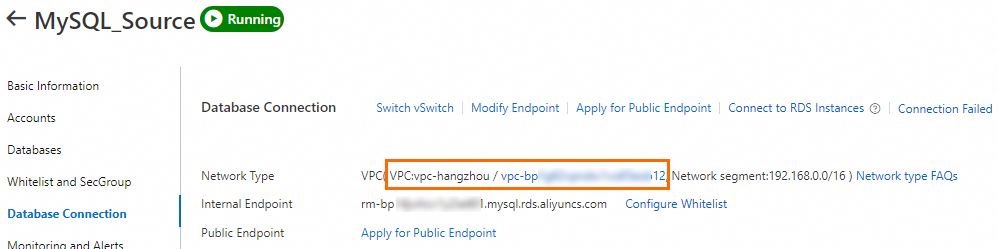

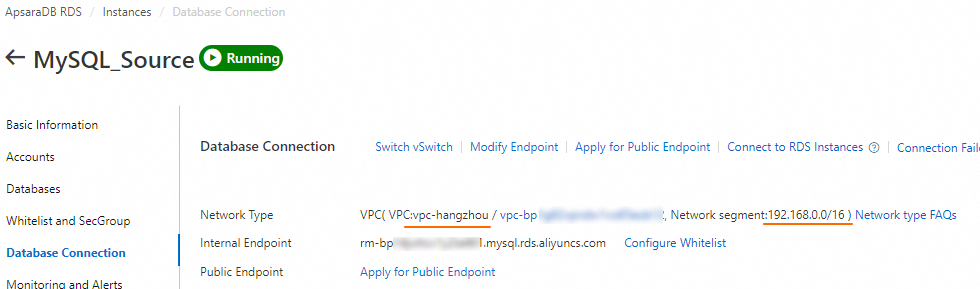

2. Di panel navigasi sebelah kiri, klik Database Connection untuk melihat informasi VPC dan vSwitch instans ApsaraDB RDS for MySQL.

Untuk DataWorks

Wilayah: Contoh ini menggunakan Ruang Kerja DataWorks dan Kelompok Sumber Daya di wilayah China (Shanghai).
Informasi VPC dan vSwitch untuk Kelompok Sumber Daya yang ditautkan:
1. Buka halaman daftar Kelompok Sumber Daya DataWorks, temukan Kelompok Sumber Daya target, lalu klik Network Settings di kolom Actions.

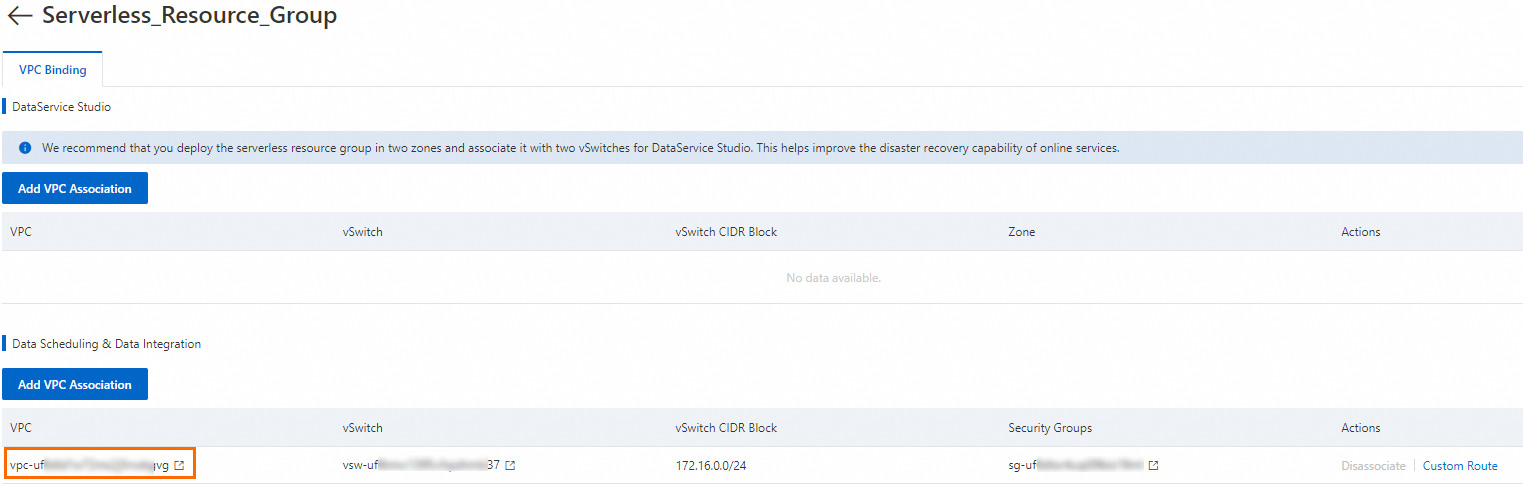

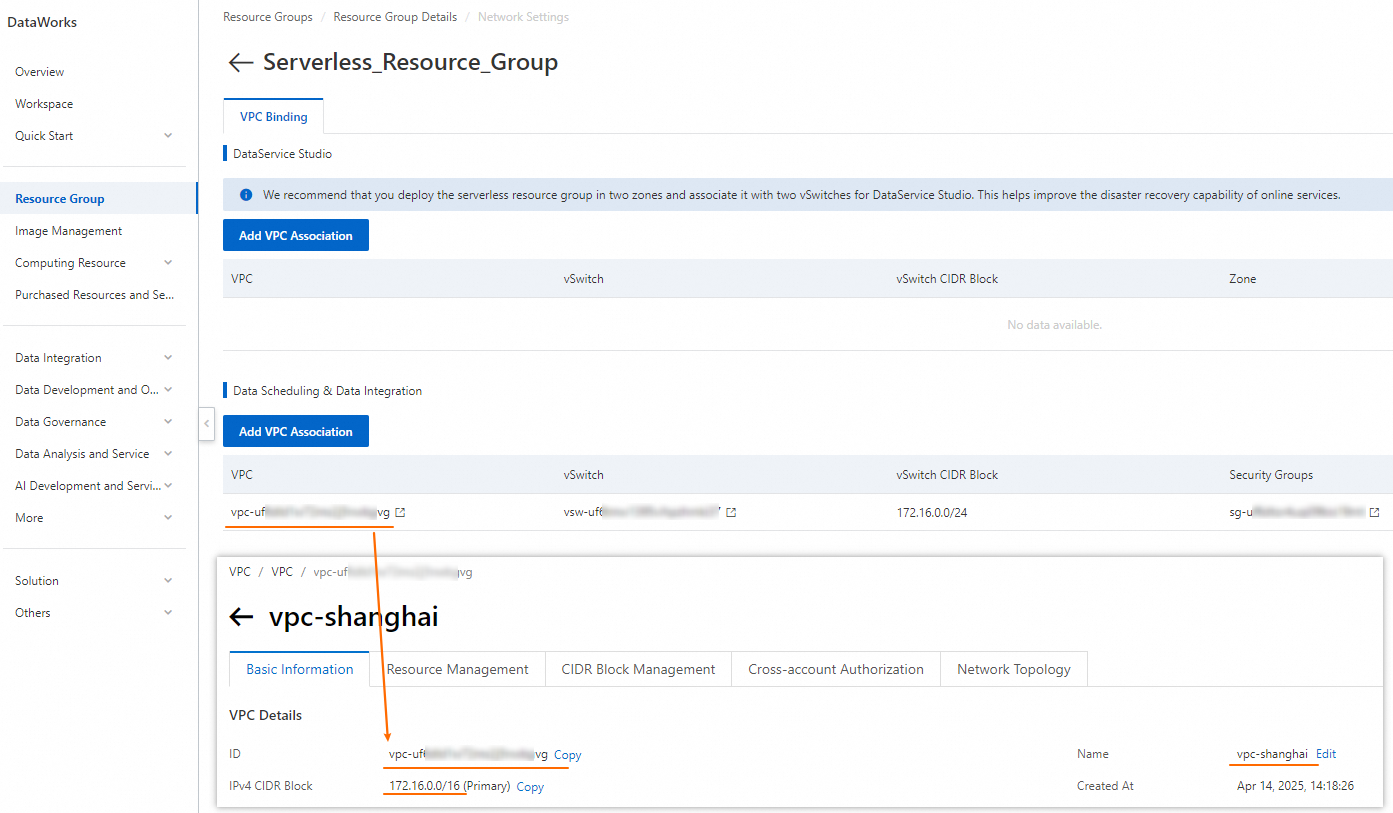

2. Lihat informasi VPC dan vSwitch yang ditautkan di modul yang sesuai.
  Sebagai contoh, untuk menyinkronkan data, temukan informasi ini di bawah Data Scheduling & Data Integration.

Langkah 2: Buat koneksi jaringan

Untuk menghubungkan VPC lintas wilayah berbeda, gunakan produk jaringan. Pilih salah satu opsi berikut berdasarkan kebutuhan Anda:

Cloud Enterprise Network (CEN): Cocok untuk jaringan enterprise kompleks dan menghubungkan beberapa VPC. Untuk detail konfigurasi, lihat Connect VPCs across regions.
Peering Connection: Cocok untuk menghubungkan dua VPC. Untuk detail konfigurasi, lihat Use a Peering Connection to enable Private Network communication between VPCs.

Catatan

Jika Anda mengalami masalah saat membuat koneksi jaringan, submit a ticket untuk menghubungi dukungan teknis produk cloud terkait.

Langkah 3: Tambahkan entri rute ke kelompok sumber daya

Untuk mengakses sumber data cross-region, tambahkan entri rute di Kelompok Sumber Daya DataWorks yang mengarah ke CIDR Block vSwitch sumber data.

Buka halaman daftar Kelompok Sumber Daya DataWorks, temukan Kelompok Sumber Daya target, lalu klik Network Settings di kolom Actions.
Di modul fitur yang relevan, temukan VPC yang ditautkan lalu klik Custom Route di kolom Actions.
Klik Add Route. Untuk metode koneksi, pilih CIDR Block. Atur Destination CIDR Block ke CIDR Block vSwitch sumber data.

Langkah 4: (Opsional) Konfigurasikan daftar putih

Jika sumber data Anda menggunakan daftar putih untuk kontrol akses, tambahkan CIDR Block vSwitch Kelompok Sumber Daya ke daftar putih sumber data untuk memberikan akses.

Sebagai contoh, untuk Configure an IP Whitelist for an ApsaraDB RDS for MySQL Instance, tambahkan vSwitch CIDR Block Kelompok Sumber Daya DataWorks ke pengaturan Whitelist and Security Group.

Catatan

Untuk layanan Alibaba Cloud lainnya, lihat dokumentasi resminya untuk petunjuk konfigurasi daftar putih.

Verifikasi konektivitas jaringan

Masuk ke Konsol DataWorks. Di bilah navigasi atas, pilih wilayah yang diinginkan. Di panel navigasi sebelah kiri, pilih Data Integration > Data Integration. Di halaman yang muncul, pilih ruang kerja yang diinginkan dari daftar drop-down lalu klik Go to Data Integration.
Di panel navigasi sebelah kiri, klik Data Source. Di halaman Data Sources, klik Add Data Source. Pilih tipe sumber data yang sesuai dan konfigurasikan parameter koneksi.
Di daftar Resource Group di bagian bawah, pilih Resource Group yang terhubung ke sumber data lalu klik Test Connectivity.
Catatan
Jika pengujian konektivitas Fails, Anda dapat menggunakan Connectivity Diagnosis Tool untuk memecahkan masalah. Jika Anda masih tidak dapat menghubungkan Resource Group ke sumber data, submit a ticket untuk mendapatkan bantuan.

Contoh konfigurasi

Contoh ini menunjukkan cara menghubungkan instans ApsaraDB RDS for MySQL di China (Hangzhou) ke Ruang Kerja DataWorks di China (Shanghai) dalam Akun Alibaba Cloud yang sama.

1. Informasi dasar

Parameter	Sumber data (RDS for MySQL)	Kelompok sumber daya DataWorks
Akun	Akun yang sama
Wilayah	China (Hangzhou)	China (Shanghai)
VPC	VPC Name: `vpc-hangzhou` VPC CIDR Block: `192.168.0.0/16` vSwitch Name: `hz-h` vSwitch CIDR Block: `192.168.6.0/24`	VPC Name: `vpc-shanghai` VPC CIDR Block: `172.16.0.0/16` vSwitch Name: `sh-l` vSwitch CIDR Block: `172.16.0.0/24`

2. Buat koneksi jaringan

Solusi ini mendukung penggunaan Cloud Enterprise Network (CEN) dan Peering Connection untuk menghubungkan sumber data Anda ke DataWorks. Anda dapat memilih salah satu metode.

Catatan

Jika Anda mengalami masalah saat membuat koneksi jaringan, submit a ticket untuk menghubungi dukungan teknis produk cloud terkait.

Hubungkan dengan CEN

Buka Konsol Cloud Enterprise Network lalu klik Create CEN Instance.
Di kotak dialog Create CEN Instance, alihkan ke tab Scenario-based Creation (Recommended). Pilih skenario Cloud-based Multi-VPC Interconnection lalu klik Start Scenario-based Creation.
Catatan
Skenario Cloud-based Multi-VPC Interconnection cocok untuk menghubungkan VPC dalam akun yang sama, terlepas dari wilayahnya.
Pada langkah Configure Networking Settings, konfigurasikan informasi jaringan untuk sumber data dan Kelompok Sumber Daya DataWorks.
- Di tab pertama, konfigurasikan informasi jaringan untuk sumber data:

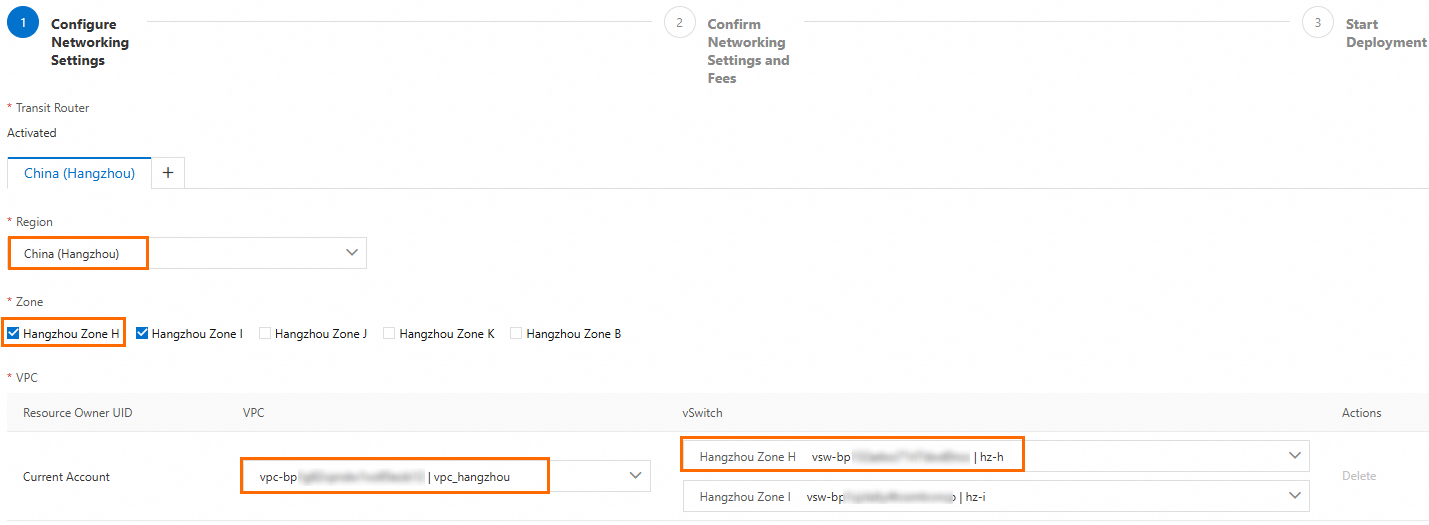

  - Region: China (Hangzhou)
  - VPC:
    - VPC: Pilih VPC tempat sumber data berada. Untuk contoh ini, pilih vpc-hangzhou.
    - vSwitch: Pilih vSwitch tempat sumber data berada. Untuk contoh ini, pilih hz-h.
      Catatan
      Untuk ketersediaan tinggi, CEN mengharuskan Anda menyambungkan vSwitch dari minimal dua zona ketersediaan berbeda. Pastikan Anda memilih vSwitch tempat sumber data berada. Kemudian, pilih vSwitch lain di zona ketersediaan berbeda. Jika belum ada, klik Create VSwitch di daftar drop-down untuk membuat yang baru.
- Klik + untuk menambahkan tab baru dan konfigurasikan informasi jaringan untuk Kelompok Sumber Daya DataWorks:

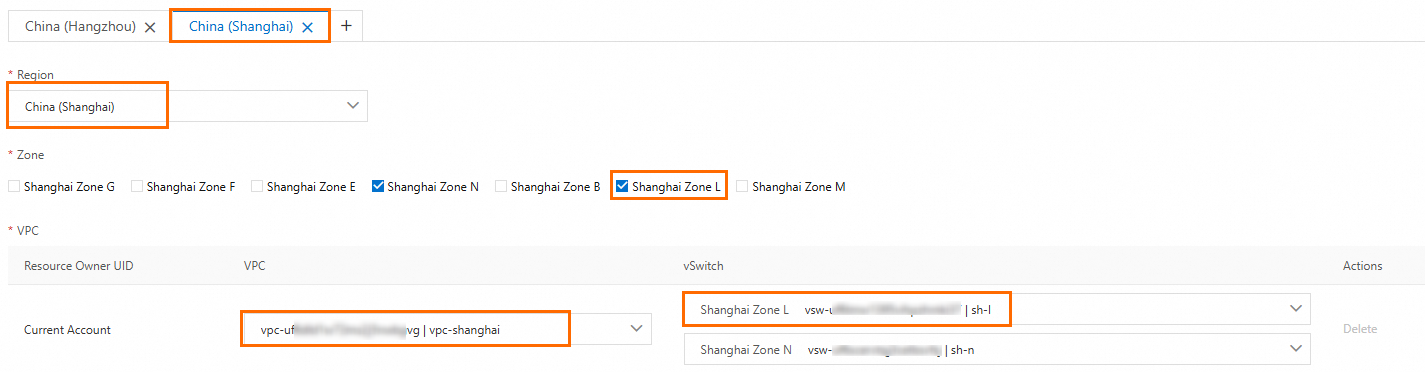

  - Region: China (Shanghai)
  - VPC:
    - VPC: Pilih VPC tempat Kelompok Sumber Daya DataWorks berada. Untuk contoh ini, pilih vpc-shanghai.
    - vSwitch: Pilih vSwitch tempat Kelompok Sumber Daya berada. Untuk contoh ini, pilih sh-l.
      Catatan
      Untuk ketersediaan tinggi, CEN mengharuskan Anda menyambungkan vSwitch dari minimal dua zona ketersediaan berbeda. Pastikan Anda memilih vSwitch tempat Kelompok Sumber Daya berada. Kemudian, pilih vSwitch lain di zona ketersediaan berbeda. Jika belum ada, klik Create VSwitch di daftar drop-down untuk membuat yang baru.
Klik Next. CEN secara otomatis menghasilkan Network Configuration dan Billing Details. Setelah meninjau, klik Start Deployment.
Tunggu hingga penerapan selesai.
Penting
Jangan tutup halaman sebelum penerapan selesai.

Hubungkan dengan peering connection

Buka Konsol Peering Connection. Di bagian atas halaman, alihkan wilayah ke China (Hangzhou), lalu klik Create Peering Connection. Konfigurasikan parameter.

Tabel berikut menjelaskan parameter utama untuk contoh ini. Anda dapat mempertahankan nilai default untuk parameter yang tidak disebutkan.

Parameter	Konfigurasi dan contoh
Peering Connection Name	Masukkan nama kustom. Contoh ini menggunakan `connect-hangzhou-shanghai-vpc`.
Requester VPC	Pilih VPC tempat Sumber Data ApsaraDB RDS for MySQL berada. Contoh ini menggunakan `vpc-hangzhou`.
Accepter Account Type	Contoh ini menggunakan `Same account`.
Accepter Region Type	Contoh ini menggunakan `Cross-region`.
Accepter Region	Pilih wilayah tempat Ruang Kerja dan Kelompok Sumber Daya DataWorks berada. Contoh ini menggunakan `China (Shanghai)`.
Accepter VPC	Pilih VPC tempat Kelompok Sumber Daya DataWorks berada. Contoh ini menggunakan `vpc-shanghai`.

Klik OK untuk menyelesaikan konfigurasi peering connection.
Di Konsol Peering Connection, temukan Peering Connection yang telah Anda buat. Klik Configure Route di bawah kolom Requester VPC dan Accepter VPC.
- Untuk entri rute Requester VPC (mengarah ke Accepter): Masukkan Name, lalu atur Destination CIDR Block ke CIDR Block vSwitch Accepter. Contoh ini menggunakan 172.16.0.0/24.
- Untuk entri rute Accepter VPC (mengarah ke Requester): Masukkan Name, lalu atur Destination CIDR Block ke CIDR Block vSwitch Requester. Contoh ini menggunakan 192.168.6.0/24.

3. Tambahkan entri rute ke kelompok sumber daya

Buka halaman daftar Kelompok Sumber Daya DataWorks, temukan Kelompok Sumber Daya target, lalu klik Network Settings di kolom Actions.
Di modul fitur yang relevan, temukan VPC yang ditautkan lalu klik Custom Route di kolom Actions.
Klik Add Route. Untuk metode koneksi, pilih CIDR Block. Atur Destination CIDR Block ke CIDR Block vSwitch instans ApsaraDB RDS for MySQL, yaitu 192.168.6.0/24 dalam contoh ini.

4. Konfigurasikan daftar putih

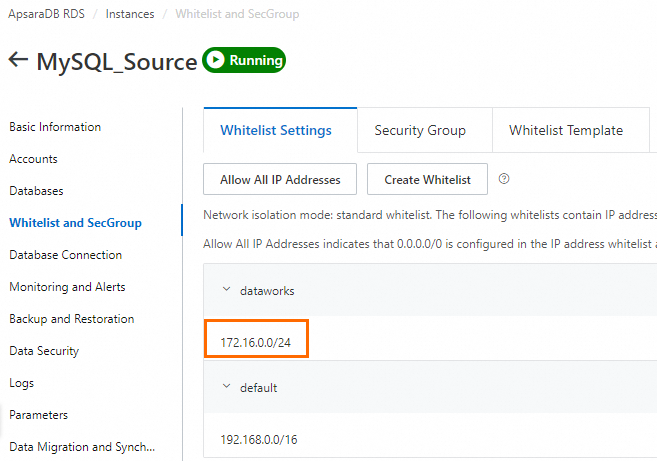

Di pengaturan Whitelist and Security Group untuk instans ApsaraDB RDS for MySQL, tambahkan vSwitch CIDR Block Kelompok Sumber Daya DataWorks. Dalam contoh ini, CIDR Block-nya adalah 172.16.0.0/24.

5. Uji konektivitas

Masuk ke Konsol DataWorks. Di bilah navigasi atas, pilih wilayah yang diinginkan. Di panel navigasi sebelah kiri, pilih Data Integration > Data Integration. Di halaman yang muncul, pilih ruang kerja yang diinginkan dari daftar drop-down lalu klik Go to Data Integration.
Di panel navigasi sebelah kiri, klik Data Source untuk membuka halaman Data Sources, lalu klik Add Data Source.
Pilih tipe sumber data MySQL dan konfigurasikan informasi koneksi.
- Untuk Configuration Mode, pilih Alibaba Cloud Instance Mode.
- Untuk Region, pilih China (Hangzhou).
- Untuk Instance, pilih instans ApsaraDB RDS for MySQL di China (Hangzhou) yang sebelumnya telah Anda hubungkan.
Di bagian Connection Configuration, klik Test Connectivity untuk Kelompok Sumber Daya yang ditautkan. Status Connected menunjukkan koneksi berhasil.
Catatan
Jika pengujian konektivitas Fails, Anda dapat menggunakan Connectivity Diagnosis Tool untuk memecahkan masalah. Jika Anda masih tidak dapat menghubungkan Kelompok Sumber Daya ke sumber data, submit a ticket untuk mendapatkan bantuan.

Dokumen terkait

Untuk pertanyaan umum tentang konektivitas jaringan, lihat Resource Group operations and network connections.
