阿里雲Flink SQL如何基於SPL實現行過濾與列裁剪 - Simple Log Service

背景

在阿里雲Flink配置SLS作為源表時，預設會消費SLS的LogStore資料進行動態表的構建，在消費的過程中，可以指定起始時間點，其消費的資料是指定時間點以後的全量資料。這樣做有兩個問題：

Connector 從源頭拉取了過多不必要的資料行或者資料列，造成了網路的開銷。
這些不必要的資料需要在Flink中進行過濾投影計算，這些清洗工作並不是資料分析的關注重點，造成了計算浪費。

為此，SLS SPL為Flink SLS Connector提供了過濾下推和投影下推的能力。通過配置SLS Connector的query語句或參數，可以實現過濾條件和投影欄位的下推，避免全量資料轉送和計算，提升效率。

方案原理

未配置SPL語句時：Flink會拉取SLS的全量日誌資料（包含所有列、所有行）進行計算，如圖所示。
配置SPL語句時：當SPL語句包含行過濾或列裁剪操作時，Flink拉取的資料是經過這些操作處理後的部分資料，用於後續計算，如圖所示。

準備工作

已開通Log Service，已建立Project和LogStore。

本文LogStore資料使用SLS的SLB七層日誌類比接入方式產生類比資料，其中包含10多個欄位。類比接入會持續產生隨機的日誌資料，日誌內容樣本如下：

{
  "__source__": "127.0.0.1",
  "__tag__:__receive_time__": "1706531737",
  "__time__": "1706531727",
  "__topic__": "slb_layer7",
  "body_bytes_sent": "3577",
  "client_ip": "114.137.XXX.XXX",
  "host": "www.pi.mock.com",
  "http_host": "www.cwj.mock.com",
  "http_user_agent": "Mozilla/5.0 (Windows NT 6.2; rv:22.0) Gecko/20130405 Firefox/23.0",
  "request_length": "1662",
  "request_method": "GET",
  "request_time": "31",
  "request_uri": "/request/path-0/file-3",
  "scheme": "https",
  "slbid": "slb-02",
  "status": "200",
  "upstream_addr": "42.63.XXX.XXX",
  "upstream_response_time": "32",
  "upstream_status": "200",
  "vip_addr": "223.18.XX.XXX"
}

LogStore中slbid欄位有三種值，對15分鐘的日誌資料進行slbid統計，可以發現slb-01與slb-02數量相當。

在查詢欄輸入 * | select slbid, count(1) cnt group by slbid，查詢結果表格顯示：slb-02 對應 2001 條，slb-01 對應 1986 條，lb-uf6qfcvsrouodhvw39oog 對應 4144 條。

操作步驟

行過濾：SLS SPL為Flink SLS Connector提供了一種支援過濾下推的能力，通過配置SLS Connector的query語句中的過濾條件，即可實現過濾條件下推。避免全量資料轉送和全量資料過濾計算。

列過濾：SLS SPL為Flink SLS Connector提供了一種支援投影下推的能力，通過配置SLS Connector的query參數，即可實現投影欄位下推。避免全量資料轉送和全量資料過濾計算。

行過濾情境

步驟一：建立SQL作業

登入Realtime Compute控制台，單擊目標工作空間。
在左側導覽列，選擇数据开发 > ETL。
單擊建立，在新增作業草稿對話方塊，選擇SQL基礎模板 > 空白的流作業草稿，單擊下一步。

拷貝如下建立暫存資料表的SQL到SQL編輯地區。

CREATE TEMPORARY TABLE sls_input(
  request_uri STRING,
  scheme STRING,
  slbid STRING,
  status STRING,
  `__topic__` STRING METADATA VIRTUAL,
  `__source__` STRING METADATA VIRTUAL,
  `__timestamp__` STRING METADATA VIRTUAL,
   __tag__ MAP<VARCHAR, VARCHAR> METADATA VIRTUAL,
  proctime as PROCTIME()
) WITH (
  'connector' = 'sls',
  'endpoint' ='cn-hangzhou-intranet.log.aliyuncs.com',
  'accessId' = 'yourAccessKeyID',
  'accessKey' = 'yourAccessKeySecret',
  'starttime' = '2025-02-19 00:00:00',
  'project' ='test-project',
  'LogStore' ='clb-access-log',
  'query' = '* | where slbid = ''slb-01'''
);

SQL中的參數說明如下：

參數名	參數含義	樣本值
connector	連接器。更多資訊，請參見支援的連接器。	sls
endpoint	Log Service的私網網域名稱，擷取方式請參見服務存取點。	cn-hangzhou-intranet.log.aliyuncs.com
accessId	使用者身份識別ID，擷取方式，請參見建立AccessKey。	LTAI****************
accessKey	用於驗證您擁有該AccessKey ID的密碼。擷取方式，請參見建立AccessKey。	yourAccessKeySecret
starttime	指定查詢日誌的起始時間點。	2025-02-19 00:00:00
project	Log Service的Project名。	test-project
LogStore	Log Service的LogStore名。	clb-access-log
query	填寫SLS的SPL語句，注意在阿里雲Flink的SQL作業開發中，字串需要使用英文單引號進行轉義。	* \| where slbid = ''slb-01''

滑鼠選中SQL，滑鼠右擊，單擊運行，串連SLS。

CREATE TEMPORARY TABLE sls_input(
  request_uri STRING,
  scheme STRING,
  slbid STRING,
  status STRING,
  `__topic__` STRING METADATA VIRTUAL,
  `__source__` STRING METADATA VIRTUAL,
  `__timestamp__` STRING METADATA VIRTUAL,
  __tag__ MAP<VARCHAR, VARCHAR> METADATA VIRTUAL,
  proctime as PROCTIME()
) WITH (
  'connector' = 'sls',
  'endpoint' = 'cn-haxxx',
  'accessId' = 'xxx',
  'accessKey' = 'xxx',
  'starttime' = '202xxx',
  'project' = 'test-pxxx',
  'logstore' = 'clb-axxx',
  'query' = '*|whexxx'
);

步驟二：連續查詢及效果

在作業中輸入如下分析語句，按照slbid進行彙總查詢。
```
SELECT slbid, count(1) as slb_cnt FROM sls_input GROUP BY slbid;
```
單擊右上方調試按鈕，在調試彈框，單擊選擇調試叢集下拉框中的建立新的叢集，參考以下配置，建立新的調試叢集。

在建立 Session 叢集頁面，設定名稱為 demo-test，部署目標 為 default-queue，狀態為 RUNNING，引擎版本 為 vvr-8.0.11-flink-1.17，然後單擊 建立 Session 叢集。

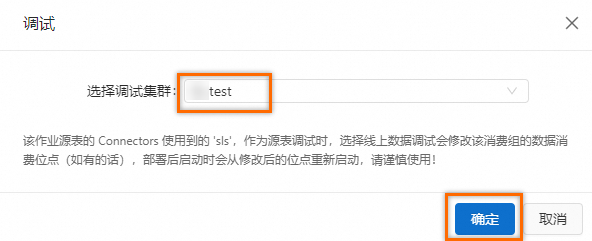

在調試彈框選擇建立好的調試叢集，然後單擊確定。

注意：若作業源表的 Connectors 使用了 SLS，選擇線上資料調試會修改消費組的資料消費位點，部署後啟動時將從修改後的位點重新啟動，請謹慎使用。

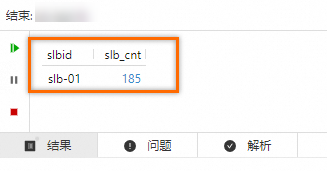

在結果地區，可以看到結果中slbid的欄位值，始終是slb-01。可以看出設定了SPL語句後，sls_input僅包含slbid='slb-01'的資料，其他不合格資料被過濾掉了。

查詢結果表格中同時顯示 slb_cnt 欄位值為 185。

列裁剪情境

步驟一：建立SQL作業

登入Realtime Compute控制台，單擊目標工作空間。
在左側導覽列，選擇数据开发 > ETL。
單擊建立，在新增作業草稿對話方塊，選擇SQL基礎模板 > 空白的流作業草稿，單擊下一步。

拷貝如下建立暫存資料表的SQL到SQL編輯地區。與行過濾情境不同的是，這裡query參數配置進行了修改，在過濾的基礎上增加了投影語句，使用|符號（類似Unix管道）將不同指令進行分割，上一條指令的輸出作為下一條指令的輸入，最後指令的輸出表示整個管道的輸出。實現從SLS服務端僅拉取特定欄位的內容。

CREATE TEMPORARY TABLE sls_input_project(
  request_uri STRING,
  scheme STRING,
  slbid STRING,
  status STRING,
  `__topic__` STRING METADATA VIRTUAL,
  `__source__` STRING METADATA VIRTUAL,
  `__timestamp__` STRING METADATA VIRTUAL,
   __tag__ MAP<VARCHAR, VARCHAR> METADATA VIRTUAL,
  proctime as PROCTIME()
) WITH (
  'connector' = 'sls',
  'endpoint' ='cn-hangzhou-intranet.log.aliyuncs.com',
  'accessId' = 'yourAccessKeyID',
  'accessKey' = 'yourAccessKeySecret',
  'starttime' = '2025-02-19 00:00:00',
  'project' ='test-project',
  'LogStore' ='clb-access-log',
  'query' = '* | where slbid = ''slb-01'' | project request_uri, scheme, slbid, status, __topic__, __source__, "__tag__:__receive_time__"'
);

SQL中的參數說明如下：

參數名	參數含義	樣本值
connector	連接器。更多資訊，請參見支援的連接器。	sls
endpoint	Log Service的私網網域名稱，擷取方式請參見服務存取點。	cn-hangzhou-intranet.log.aliyuncs.com
accessId	使用者身份識別ID，擷取方式，請參見建立AccessKey。	LTAI****************
accessKey	用於驗證您擁有該AccessKey ID的密碼。擷取方式，請參見建立AccessKey。	yourAccessKeySecret
starttime	指定查詢日誌的起始時間點。	2025-02-19 00:00:00
project	Log Service的Project名。	test-project
LogStore	Log Service的LogStore名。	clb-access-log
query	填寫SLS的SPL語句，注意在阿里雲Flink的SQL作業開發中，字串需要使用英文單引號進行轉義。	* \| where slbid = ''slb-01''

滑鼠選中SQL，滑鼠右擊，單擊運行，串連SLS。

步驟二：連續查詢及效果

在作業中輸入如下分析語句，按照slbid進行彙總查詢。

SELECT slbid, count(1) as slb_cnt FROM sls_input_project GROUP BY slbid;

單擊右上方調試按鈕，在調試彈框，單擊選擇調試叢集下拉框中的建立新的叢集，參考以下配置，建立新的調試叢集。

在建立 Session 叢集頁面，設定名稱為 demo-test，部署目標 為 default-queue，狀態為 RUNNING，引擎版本 為 vvr-8.0.11-flink-1.17，然後單擊 建立 Session 叢集。
在調試彈框選擇建立好的調試叢集，然後單擊確定。

注意：若作業源表的 Connectors 使用了 SLS，選擇線上資料調試會修改消費組的資料消費位點，部署後啟動時將從修改後的位點重新啟動，請謹慎使用。
在結果地區，可以看到結果與行過濾情境結果類似。

說明
注意：這裡與行過濾不同的是，行過濾情境會返回全量的欄位，而當前的語句令SLS Connector只返回特定的欄位，再次減少了資料的網路傳輸。

查詢結果表格中同時顯示 slb_cnt 欄位值為 185。
