Security Center：系統組件

配置操作說明

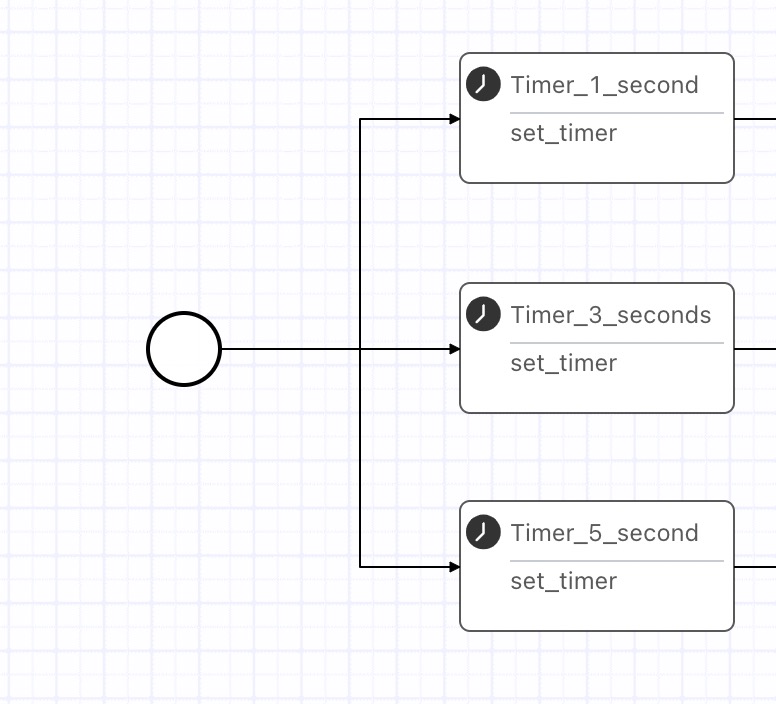

單擊節點，使用連接線直接將當前元件節點與下遊分支節點串聯起來即可，不支援條件配置。

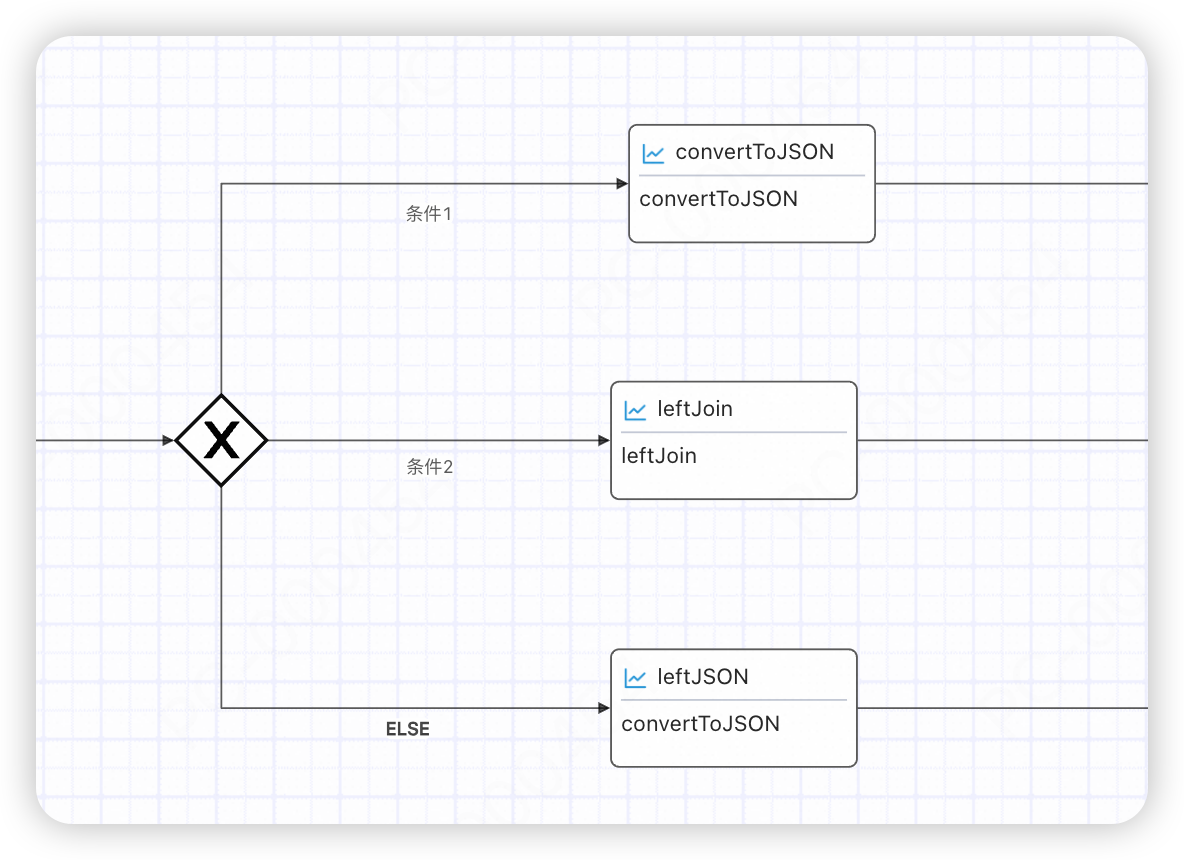

配置操作說明

1. 在基礎節點地區，將單路輸出組件拖至流程編輯器畫布中。

2. 單擊單路輸出組件，在右側基礎資訊頁簽，點擊配置按鈕進入條件配置頁。配置完成後，單擊確定，儲存條件以供條件分支選擇。

   根據業務情境設定單擊ADD IF或AND ELSE IF，增加一組條件。每一組條件對應一條流程分支，條件配置說明請參見組件條件配置說明。可修改條件名稱，方便理解和區別條件內容。

3. 配置網關連接線。

   1. 將滑鼠放置在單路網關表徵圖上，單擊連接點將連接線串連至分支節點上。

   2. 單擊連接線，在右側配置頁下拉式清單中選擇步驟2配置的條件。

      重要

      • 預設提供ELSE條件，表示除了自訂條件外的其他條件。

      • 不同的連接線請選擇不同的條件。

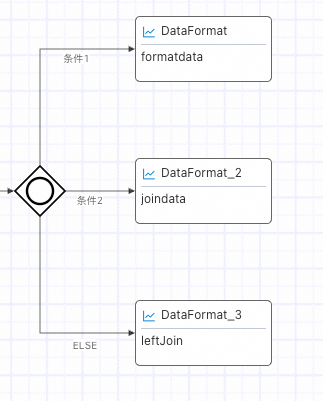

配置操作說明

1. 在基礎節點地區，將多路輸出組件拖至流程編輯器畫布中。

2. 單擊多路輸出組件，在右側基礎資訊頁簽，點擊配置按鈕進入條件配置頁。配置完成後，單擊確定，儲存條件以供條件分支選擇。

   根據業務情境設定單擊ADD IF，增加一組條件。每一組條件可對應多條流程分支，條件配置說明請參見組件條件配置說明。可修改條件名稱，方便理解和區別條件內容。

3. 配置網關連接線。

   1. 將滑鼠放置在多路網關表徵圖上，單擊連接點將連接線串連至分支節點上。

   2. 單擊連接線，在右側配置頁下拉式清單中選擇步驟2配置的條件。

      說明

      不同連接線刻可選擇相同的條件。

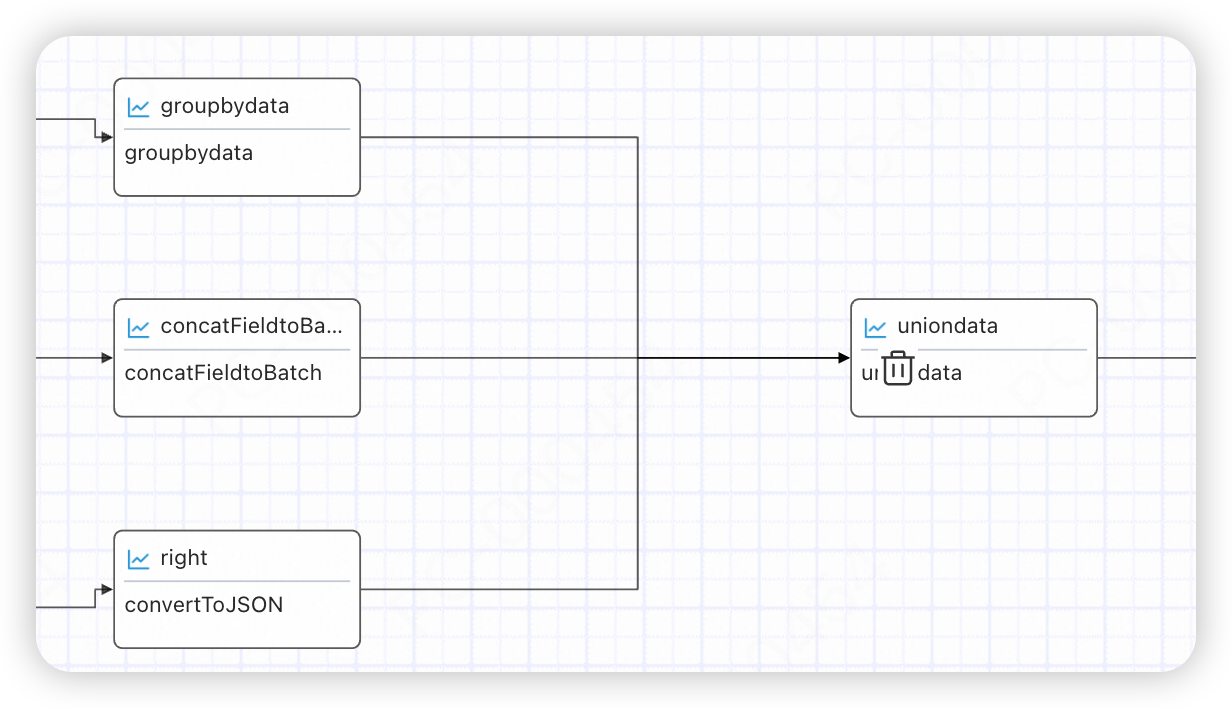

配置操作說明

單擊節點，使用連接線直接將當前元件節點與下遊分支節點串聯起來即可。

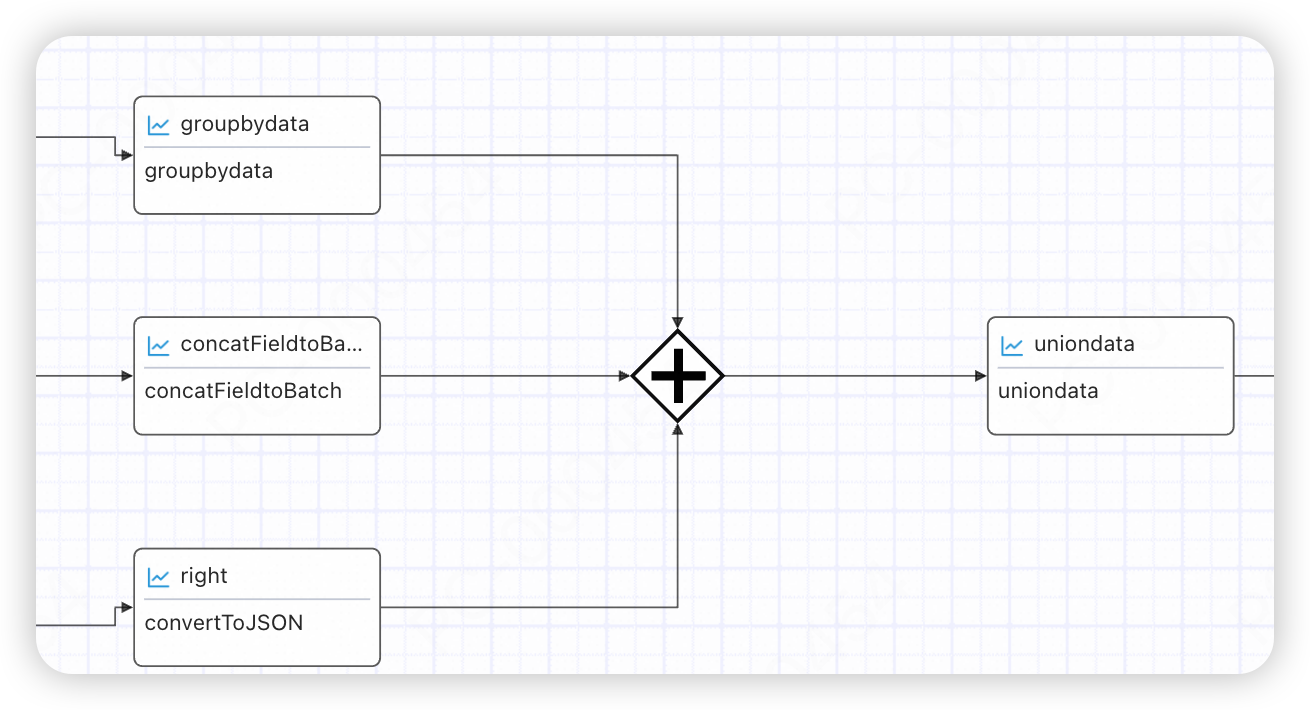

配置操作說明

1. 在基礎節點地區，將多路匯聚組件拖至流程編輯器畫布中。

2. 配置網關連接線。

   1. 單擊節點，使用連接線直接將當前元件節點與多路匯聚組件串聯起來即可。



   2. 單擊連接線，在右側配置頁下拉式清單中選擇“必須”和“非必須”。

      說明

      若選擇“必須”則表示當前鏈路節點必須執行，否則後續節點將不會被觸發。

迴圈結束判斷邏輯

每次迴圈都是以子流程中該次調用所有的執行節點都結束作為該次迴圈結束。

例如：在如下的情境中，“通知2”節點執行完畢，到達了結束節點，但是“延遲”節點還在執行中，該次迴圈會等到所有的可執行節點都結束為止，才開始下一輪的迴圈調用。

迴圈預設參數

子流程提供預設參數可擷取當前迴圈的次數，以供子流程中的流程組件使用。

• 迴圈次數：從1開始計數，格式為${子流程的名稱.curLoop}。

• 迴圈下標：從0開始計數，格式為${子流程的名稱.curIndex}。

樣本：

在子流程中NotifyMessage組件編寫郵件內容時利用迴圈下標，擷取開始節點數組參數值。
