桑基圖可以展示一組資料到另一組資料的分流情況，其分支的寬度代表資料流量的大小。例如，通過桑基圖可視化分析能來源資料、材料成分資料或金融資料的流向。僅進階版和專業版的群空間支援建立桑基圖。
前提條件
已建立儀表板，請參見建立儀表板。
圖表概述
主要優勢
可視化複雜關係：能夠清晰地展示多個實體（節點）之間的串連關係，尤其適用於網路結構資料。
突出關鍵節點和串連：通過節點大小或弧線粗細，可以直觀地識別出網路中互動最頻繁或最重要的節點和路徑。
發現模式和趨勢：有助於揭示資料中的模式、流量走向和關聯關係，例如社區結構、瓶頸或主要互動路徑。
直觀有效：為使用者提供了一種直觀、有效方式來探索和理解關係型資料。
典型應用情境
弧線圖適用於需要展示和分析具有明確來源和目標關係的情境，例如：
銷售資料分析：分析不同地區之間或產品之間的調撥關係及數量。
金融市場分析：展示不同金融機構間的資金流動或交易關係。
交通網路分析：可視化城市間或網站間的人流、物流走向和流量。
網路安全分析：分析網路中不同IP地址或伺服器間的通訊模式和資料流量。
社交網路分析：展示使用者之間的互動關係。
效果圖樣本
使用限制
前提條件：已建立儀表板，請參見建立儀表板。
版本限制：在Quick BI中，桑基圖的建立僅限於進階版和專業版的群空間。
欄位配置
節點類別/維度 (Node Category/Dimension)
至少需要選擇 2個 維度欄位。
最多可以選擇 20個 維度欄位。
這些維度定義了桑基圖中的各個節點（即流程中的各個階段或類別，例如：地區、產品類型、訂單等級）。
支援使用維度組欄位，並可選擇顯示維度組中的全部維度或單個維度。
節點高度/度量 (Node Height/Measure)
最多可以選擇 1個 度量欄位。
也可以選擇 0個 度量欄位（此時，流量可能基於計數或平均分配，具體取決於實現）。
該度量定義了流經各個節點和連接線的流量大小（例如：訂單金額、使用者數）。
圖表欄位配置
選擇需要的維度欄位和度量欄位。
在維度列表中，支援拖入維度欄位和維度組欄位。
按照圖示方式建立維度組欄位。
設定欄位原名為地點維度，欄位包含地區、省份和城市。
將維度組欄位地點維度和維度欄位訂單等級、產品包箱依次雙擊或拖拽至節點類別/維度地區。
維度組欄位支援顯示全部維度或單個維度，本例中選擇單個維度-地區。
在度量列表中，找到訂單金額，雙擊或拖拽至節點高度/度量地區。
單擊更新，系統自動更新圖表。
其中，當維度組為單個維度展示時，單擊維度右側的
表徵圖進行單維度切換。
圖表樣式配置
下面為您介紹圖表的樣式配置，圖表通用的樣式配置請參見配置圖表標題區。
在圖形中，設定預設顯示地區、顏色設定、排序方式和流出資料的空值處理。
配置項
說明
預設顯示地區
支援設定20%-100%。
顏色設定
支援設定按節點類別或單色。
排序方式
預設不排序，支援設定按節點高度升序或按節點高度降序。
流出資料的空值處理
預設展示為節點，支援設定展示為流失條或不展示流向。其中，展示為流失條支援配置流失條的顏色。
節點
支援設定寬度和上下間距。
資料流
支援設定線條類型、線條配色和透明度。
在資料標籤裡，設定全量顯示、內容、排列和文本樣式。
在類別標籤中，設定類別標籤的位置、與圖形間距和文本樣式。
在系列設定中，設定節點樣式和標籤文本等。
配置項
說明
節點樣式
設定節點樣式為條形柱和卡片式。
背景色
當節點樣式選擇卡片式時，支援設定節點的背景色。
邊框
當節點樣式選擇卡片式時，支援設定節點的邊框粗細和顏色。
標籤文本
設定節點標籤維度和度量的文本樣式

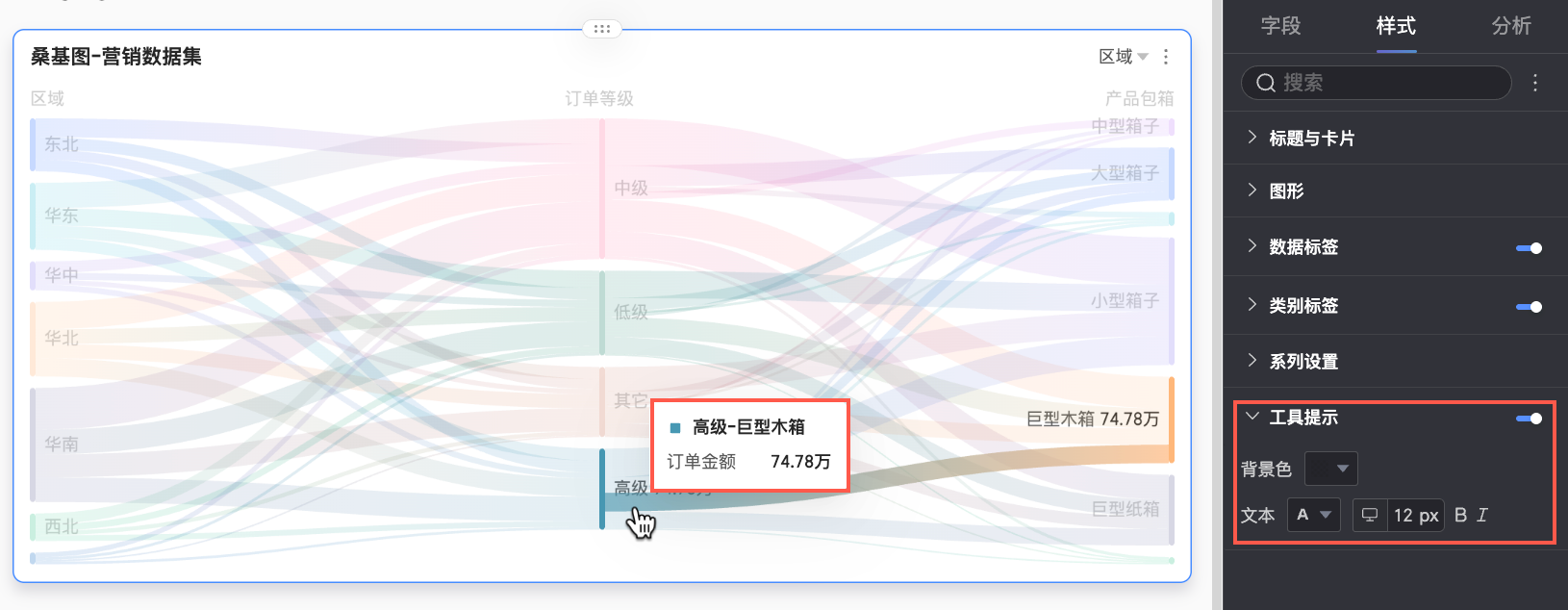

在工具提示中，點擊
表徵圖即可開啟工具提示，並設定工具提示的樣式。
圖表配置項
配置項說明
背景色
設定工具提示框的背景填充色。
文本
設定工具提示框中文本的樣式，支援設定字型顏色、大小、粗細及是否傾斜。
移動端工具提示

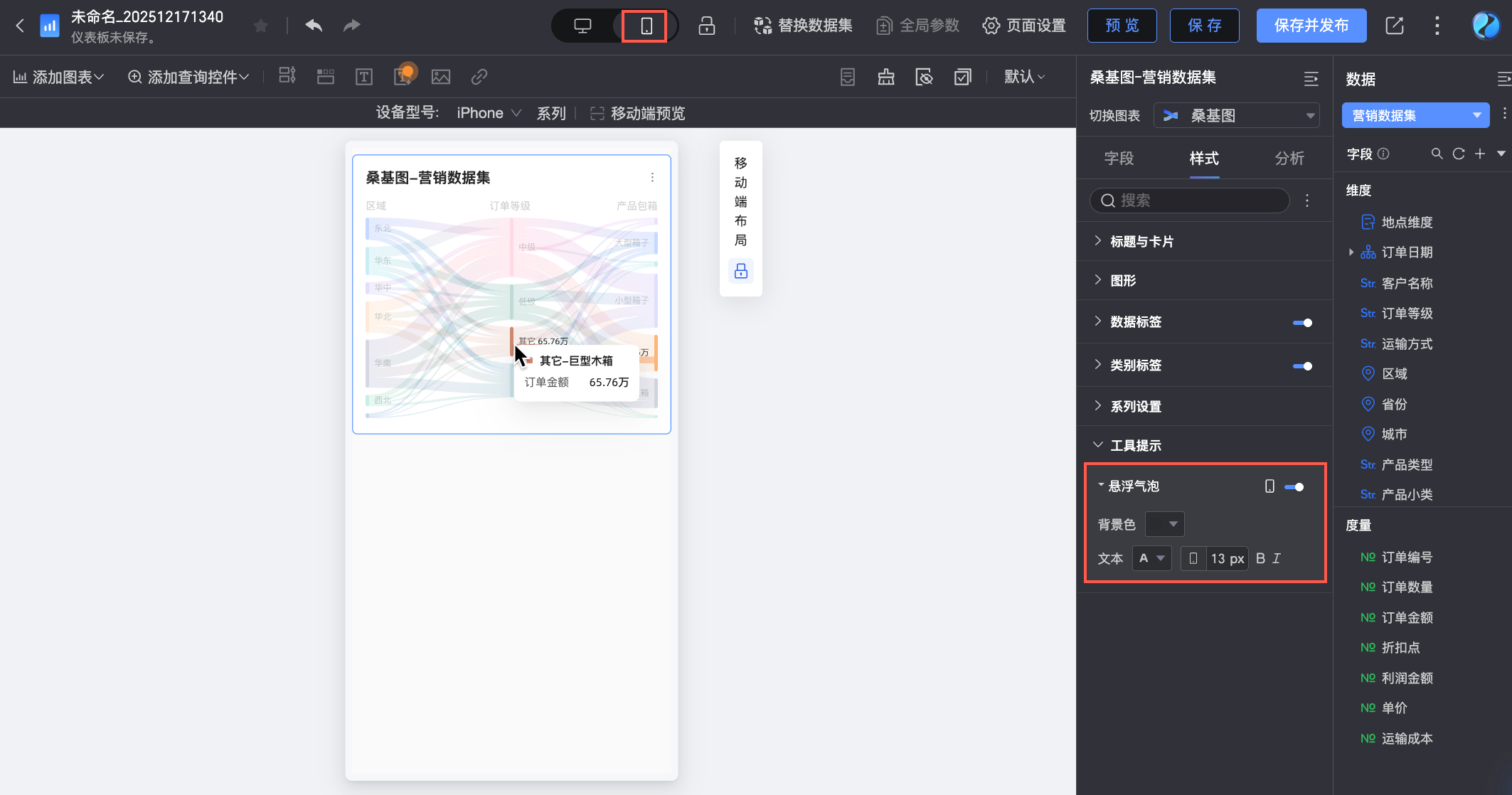

PC端和移動端的工具提示開關相互獨立，您可以通過儀表板編輯頁面頂部的PC端/移動端切換按鈕（
）進入移動端編輯檢視，編輯移動端的工具提示。其中，字型大小支援PC端和移動端分別設定，其餘的樣式為統一配置。
