泡泡圖 - Quick BI

泡泡圖是一種用於描述多個變數資料之間關係的可視化圖表，它通過二維座標系中氣泡的位置和大小直觀展示資料表現情況。本文將為您介紹如何為泡泡圖添加資料並配置樣式。

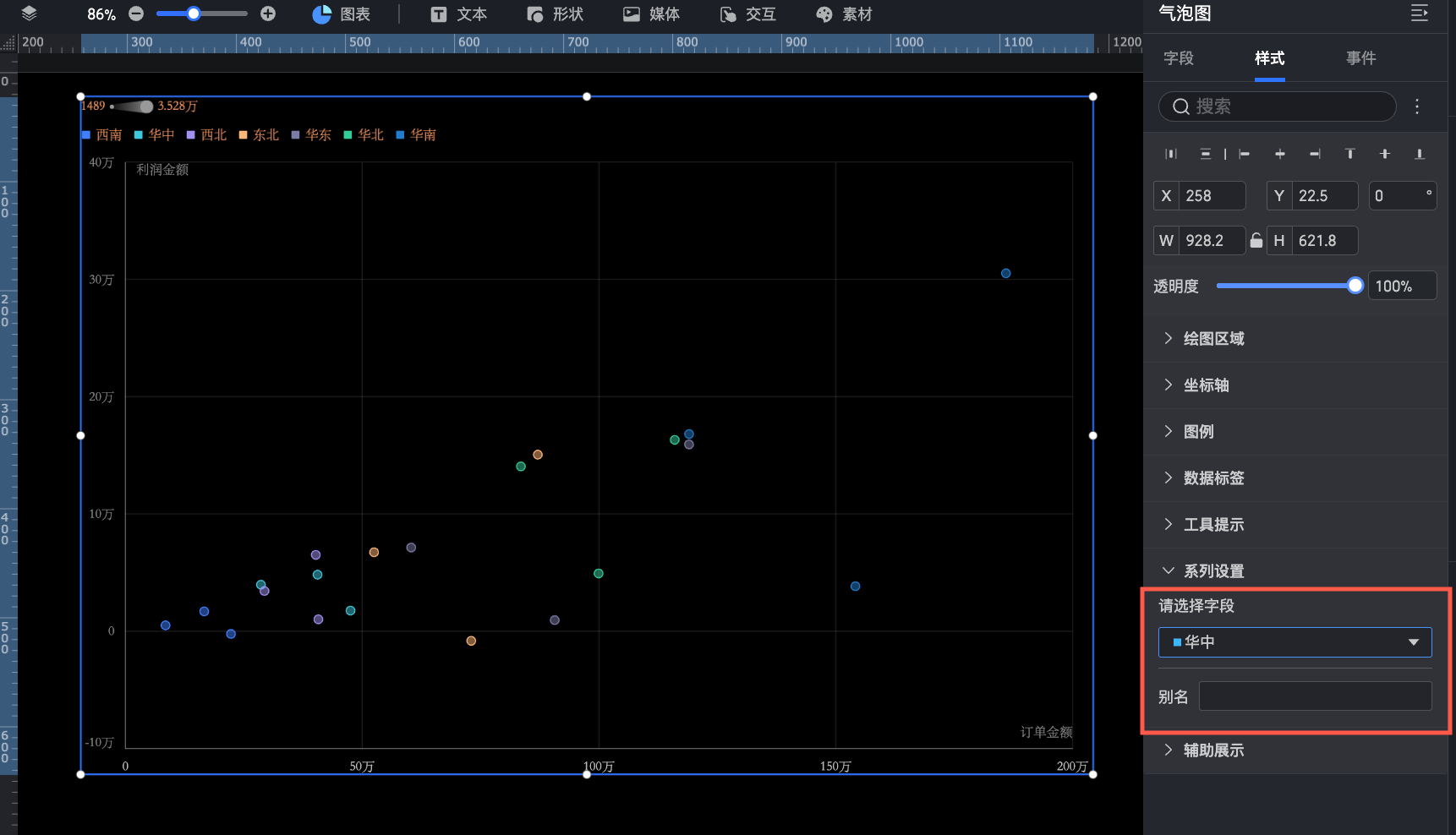

效果圖

配置資料

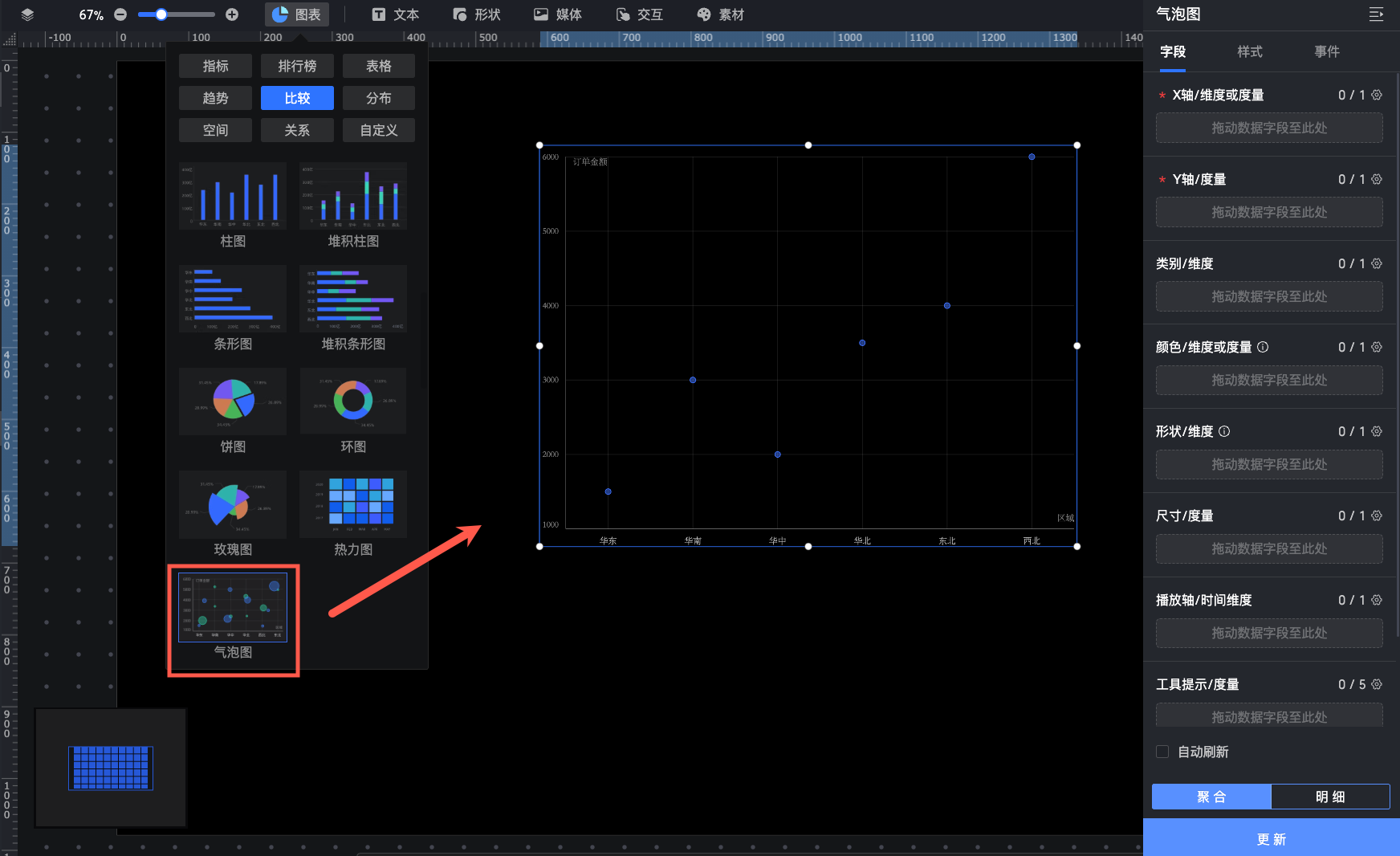

在組件庫地區的圖表中，找到泡泡圖並拖至畫布中。

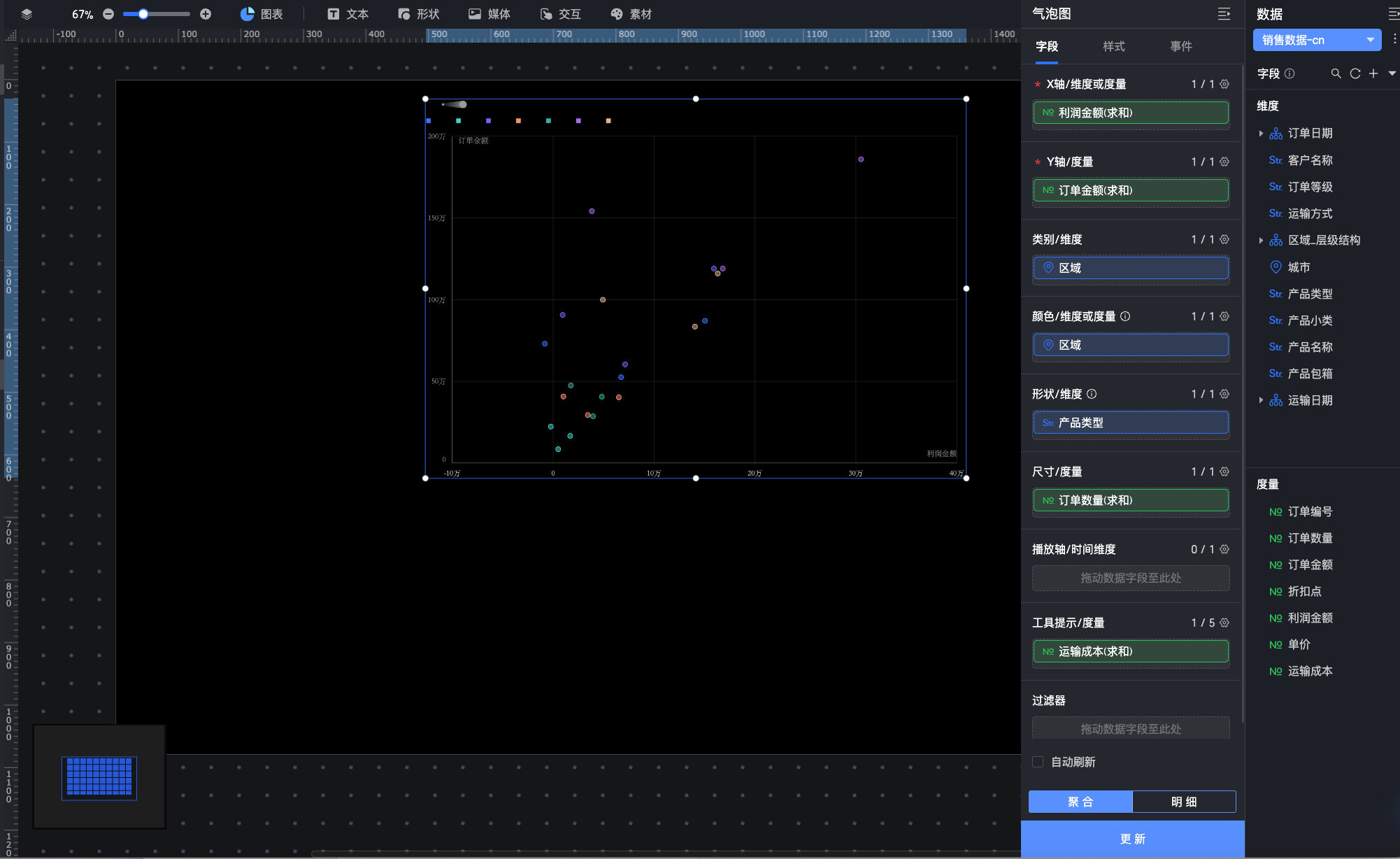

在資料面板中選擇所需資料集，並按照以下說明，在欄位頁簽下配置圖表的欄位資料。

配置欄位	說明
X軸/維度或度量	配置X軸所代表的資料，支援拖入維度或度量欄位。圖中拖入了訂單金額欄位，意味著每個氣泡在X軸上的位置取決於其訂單金額的大小。
Y軸/度量	配置Y軸所代表的資料，僅支援拖入度量欄位，Y軸需與X軸配合使用以確定氣泡在二維座標系中的具體位置。圖中拖入了利潤金額欄位，意味著每個氣泡在Y軸上的位置取決於其利潤金額的大小。
類別/維度	配置資料的分類維度，以觀察不同類別資料之間的對比及分布情況。圖中拖入了地區欄位，意味著將以地區維度對資料進行分組處理。
顏色/維度或度量	配置決定氣泡顏色的依據欄位，支援拖入維度或度量欄位並在樣式頁簽下的繪圖區域 > 配色設定中，自訂設定氣泡顏色。說明僅當類別/維度中已存在相關欄位時，才支援配置當前欄位。當拖入維度欄位時，將根據不同的維度值產生對應的氣泡顏色，例如：拖入地區欄位，東北地區的氣泡顏色顯示為藍色。當拖入度量欄位時，將根據度量值的數值大小趨勢，產生對應的顏色變化，例如：拖入訂單數量欄位，氣泡顏色將根據訂單數量的數值大小由深至淺顯示。圖中拖入地區欄位，意味著不同的氣泡顏色代表不同的地區。
形狀/維度	配置決定氣泡形狀的依據欄位，僅支援拖入維度欄位並在樣式頁簽下的繪圖區域 > 氣泡樣式中，自訂設定氣泡形狀。說明僅當類別/維度中已存在相關欄位時，才支援配置當前欄位。圖中拖入產品類型欄位，意味著不同的氣泡形狀代表不同的產品類型。
尺寸/度量	配置決定泡泡大小的依據欄位，僅支援拖入度量欄位，系統將根據度量值的大小對應產生氣泡的大小。圖中拖入訂單數量欄位，意味著氣泡的大小由訂單數量的大小決定。

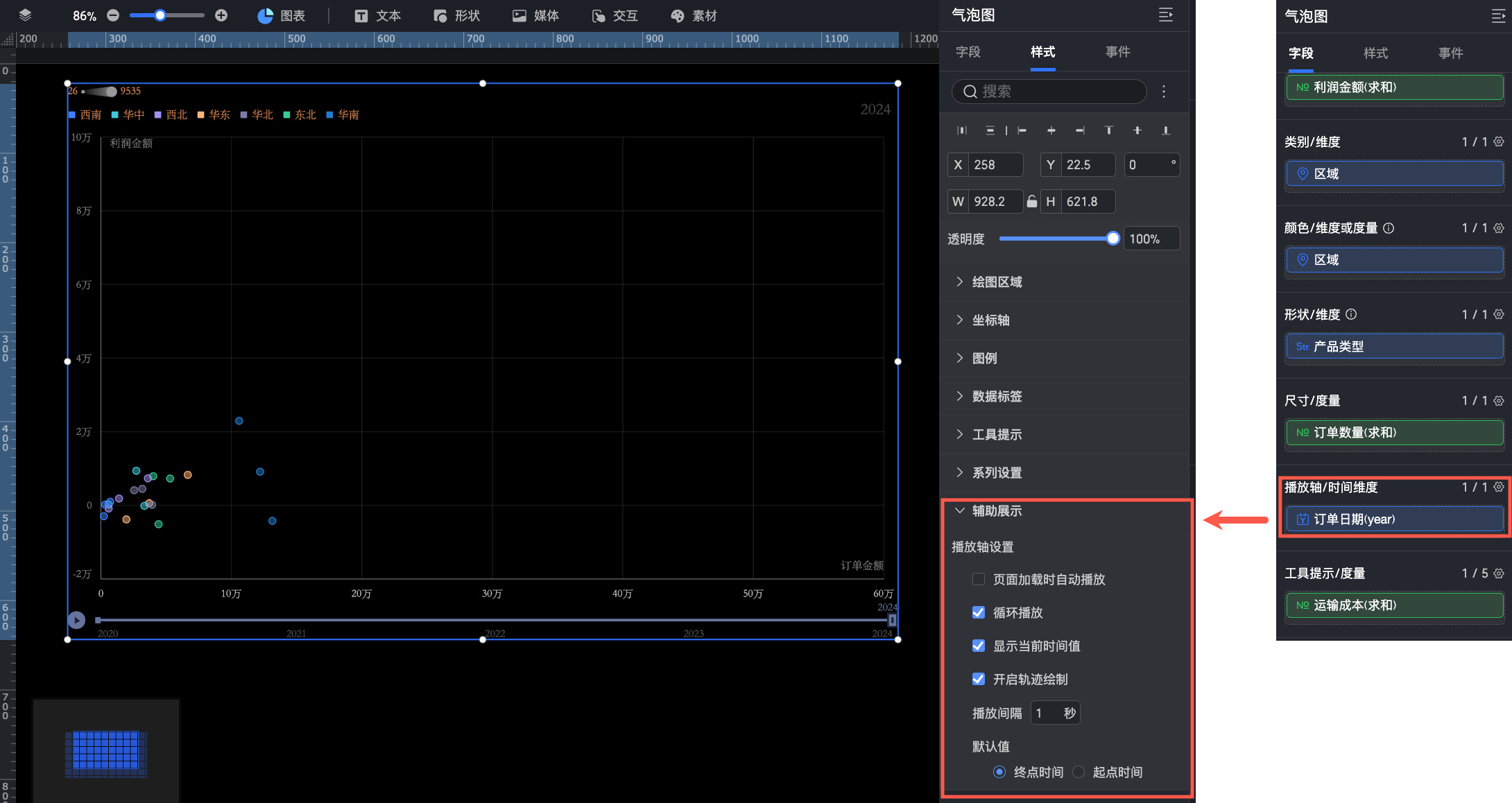

播放軸/時間維度	如果您的資料中包含時間資訊，可以將時間欄位拖入該處，從而產生隨時間變化的動態泡泡圖。圖中不涉及。

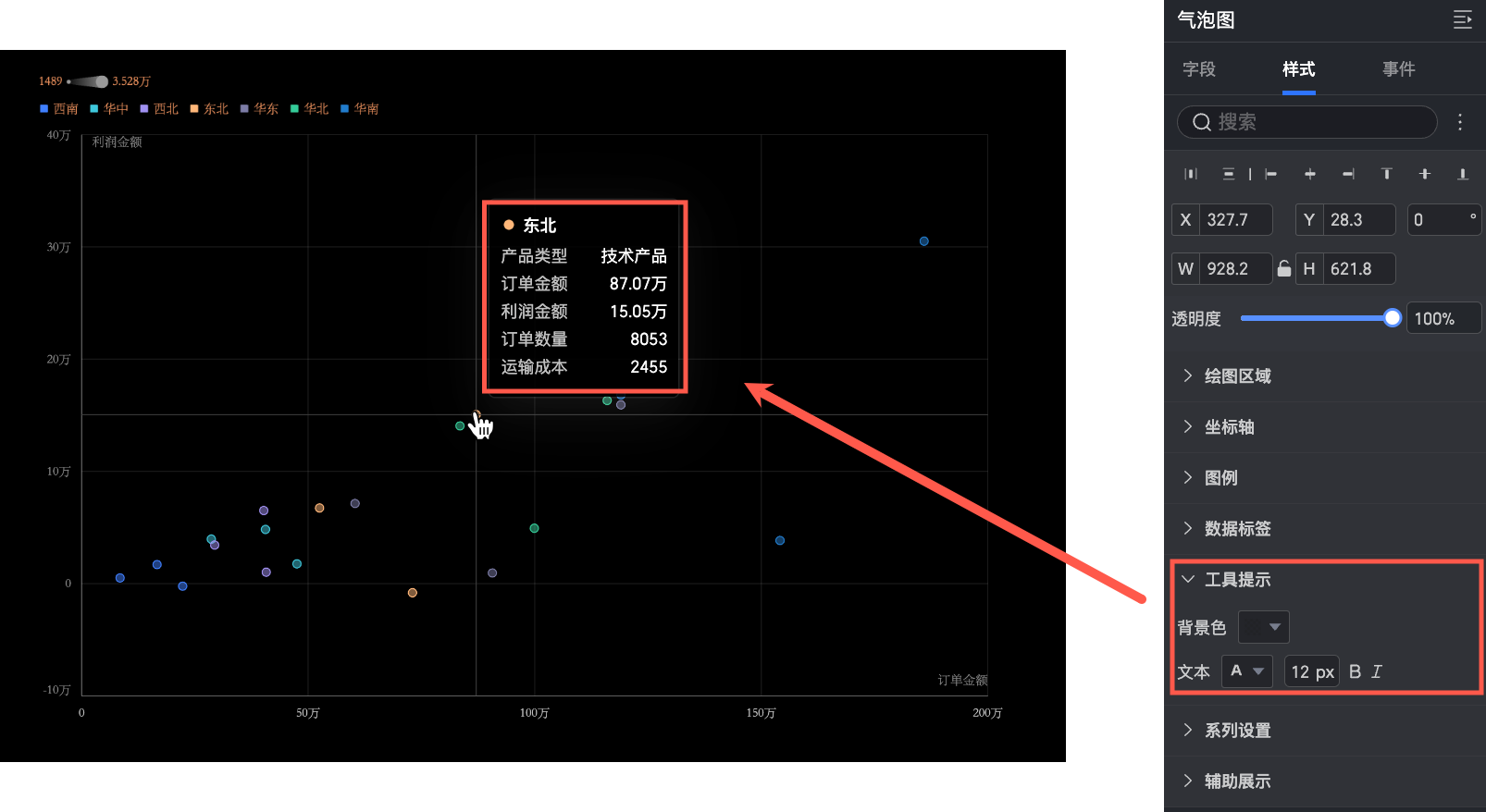

工具提示/度量	當報表查看者將滑鼠移至上方於某個氣泡上時，將展示工具提示以傳達更多當前氣泡點的詳細資料，例如：某個度量的具體數值等。您可以在此配置您希望在工具提示中展示的具體度量資訊。圖中拖入運輸成本欄位，意味著後續將在工具提示中展示當前氣泡點的運輸成本資料。

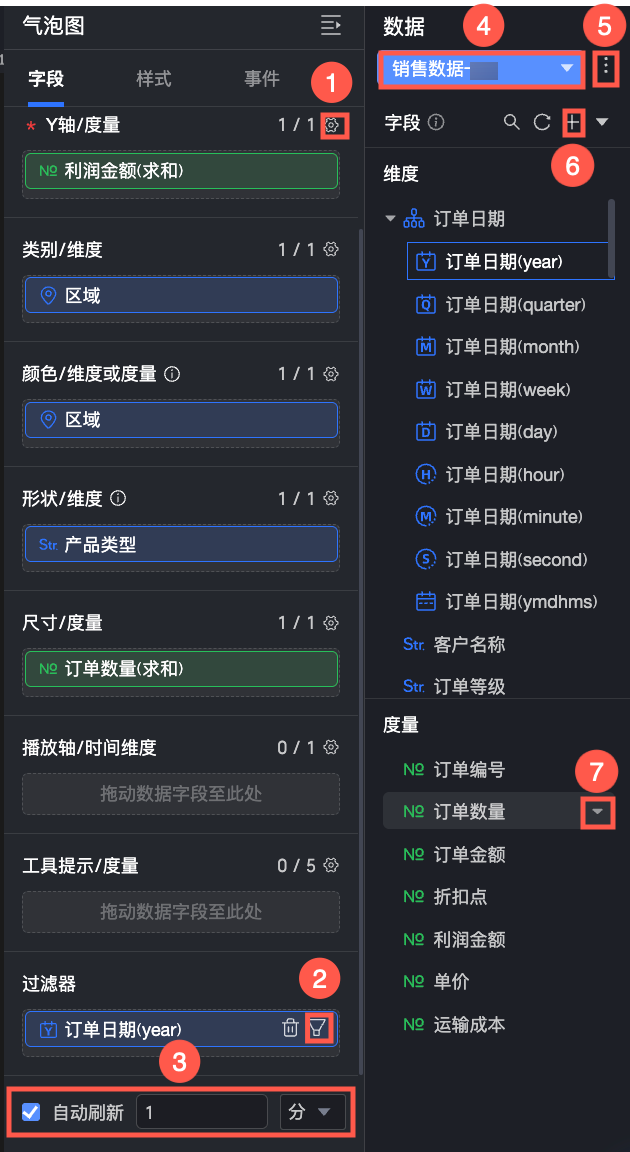

您還可以對資料進行以下操作：

大量設定欄位格式（①），詳細操作請參見大量設定欄位樣式。
設定欄位過濾（②），詳細操作請參見篩選資料。
設定自動重新整理資料（③），詳細操作請參見定時重新整理資料。
切換資料集（④），詳細操作請參見切換資料集。
編輯資料集（⑤），詳細操作請參見編輯資料集。
加工資料（⑥），詳細操作請參見建立計算欄位、建立分組維度和預留位置。
複製欄位（⑦），詳細操作請參見複製轉維度。

配置樣式

位置和尺寸

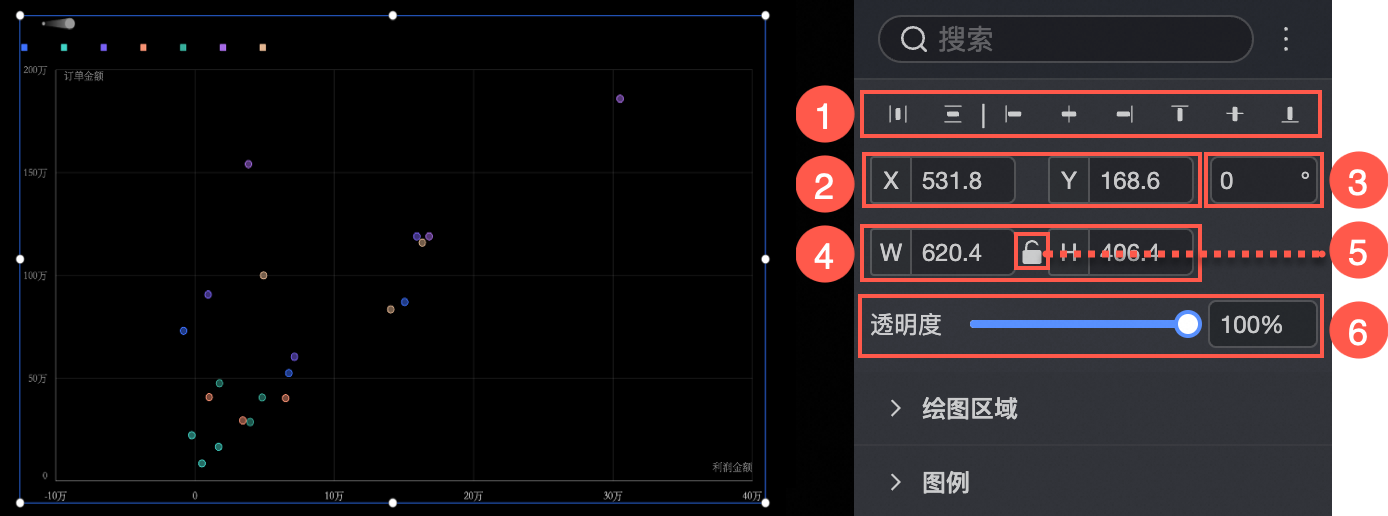

您可以在配置區對組件進行如下設定：

調整組件的對齊（①）：支援靠左對齊、置中和靠右對齊等。
調整組件的尺寸（②）：以左上方為原點，設定X和Y軸的值，調整位置。
調整組件的角度（③）：設定旋轉角度的值。
調整組件的大小（④）：設定W和H的值，調整組件的寬度和高度。
鎖定組件（⑤）：鎖定組件後，無法調整組件的大小。
調整透明度（⑥）：設定組件的透明度。

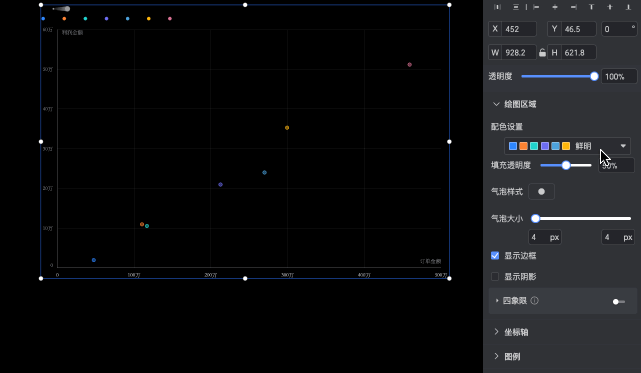

繪圖區域

在繪圖區域中，設定配色、氣泡樣式和開啟四象限功能。當欄位面板中配置的欄位不同時，支援操作的配置項不同。

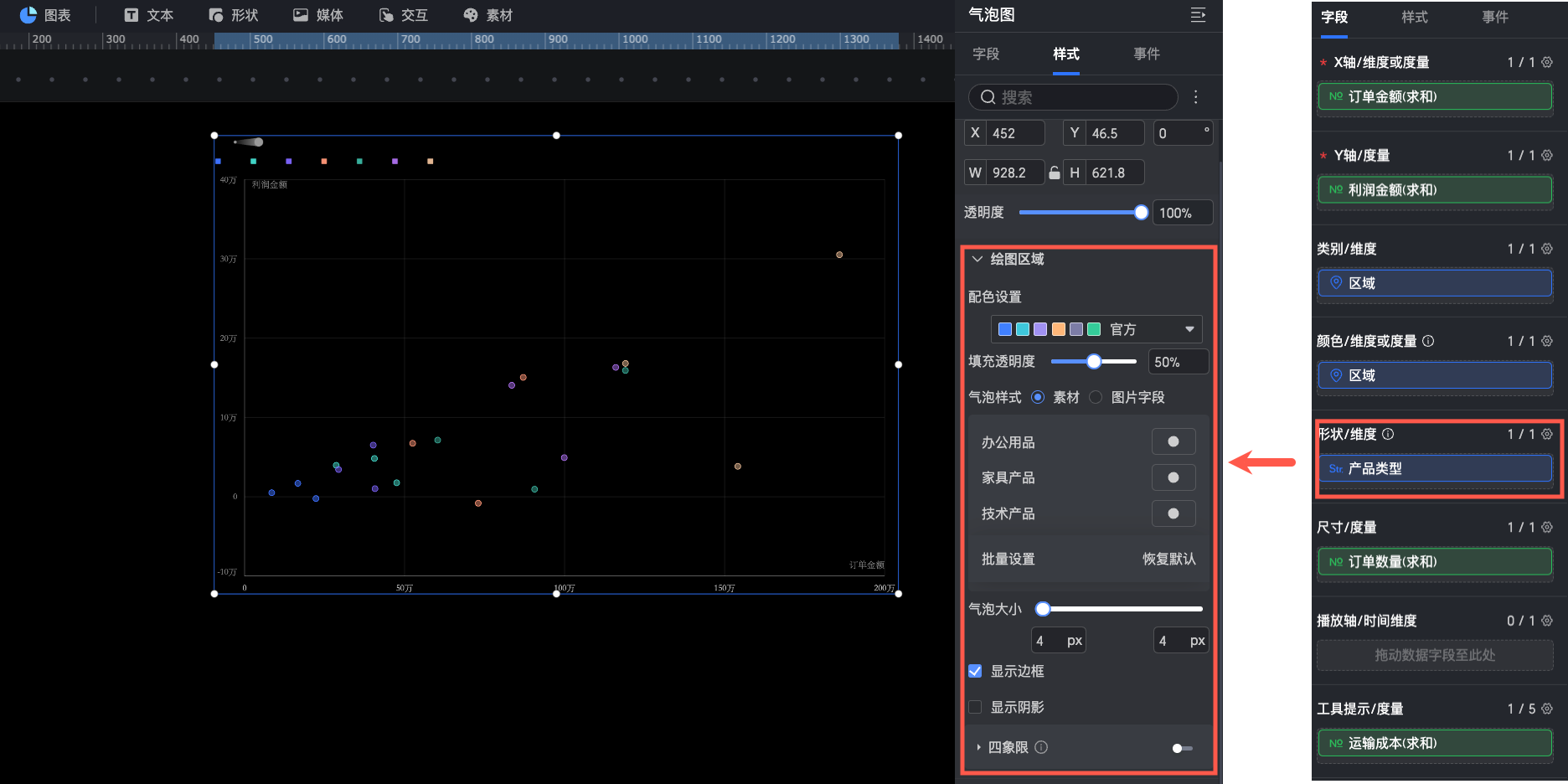

當形狀/維度地區中配置了相關欄位時：支援以下配置。

配置項	說明

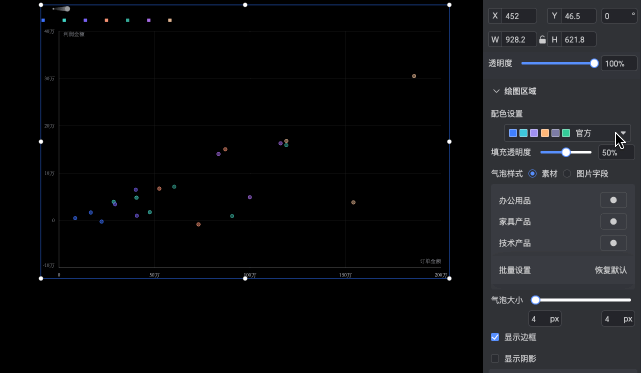

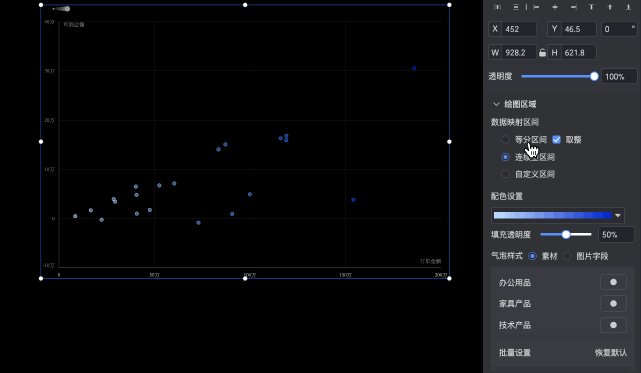

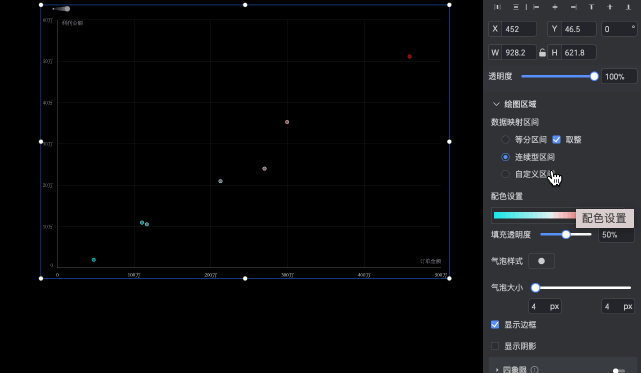

配色設定	設定當前圖表中氣泡的整體配色，支援選擇不同的內建系統主題並自訂單個維度值的所屬顏色。當顏色/維度或度量地區配置度量欄位時，需要設定度量的資料對應區間及配色。
填充透明度	設定氣泡的透明度。

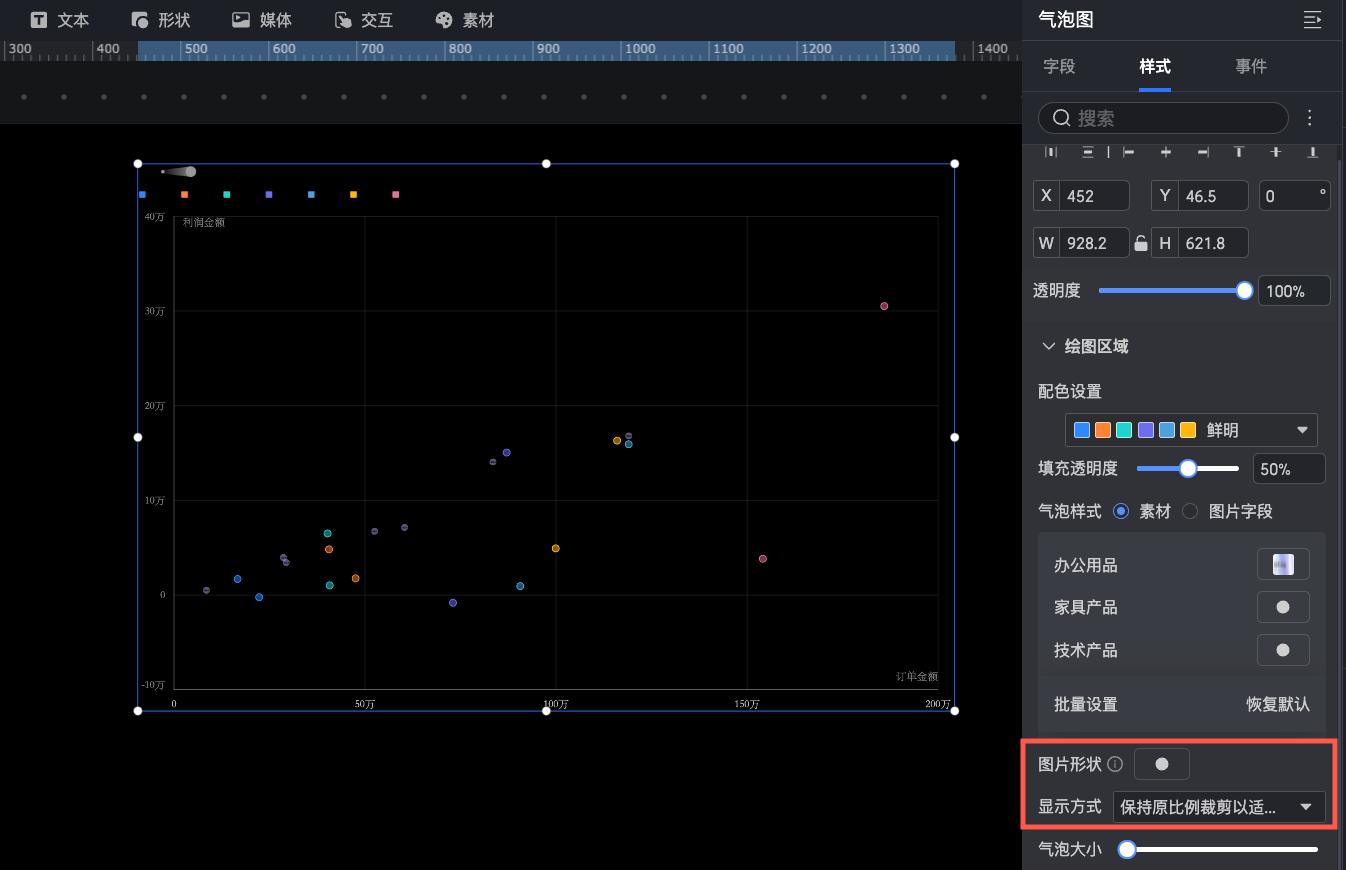

氣泡樣式	設定泡泡圖形的樣式，支援選擇素材或圖片欄位。素材：為每個維值設定不同的圖形圖案，支援選擇系統內建素材和上傳自訂圖片。圖片欄位：選擇資料集中圖片欄位的圖片進行填充。僅當資料集中包含圖片欄位，且欄位類型為圖片類型（）時，才能使用圖片欄位。當上傳自訂圖片、使用圖片欄位時，您還可以在此設定圖片的形狀及顯示方式。
泡泡大小	設定氣泡的大小。
顯示邊框	設定是否顯示氣泡的邊框。
顯示陰影	設定是否顯示氣泡的陰影。
四象限	當X軸和Y軸欄位的取值均為度量欄位時，可以開啟四象限功能。

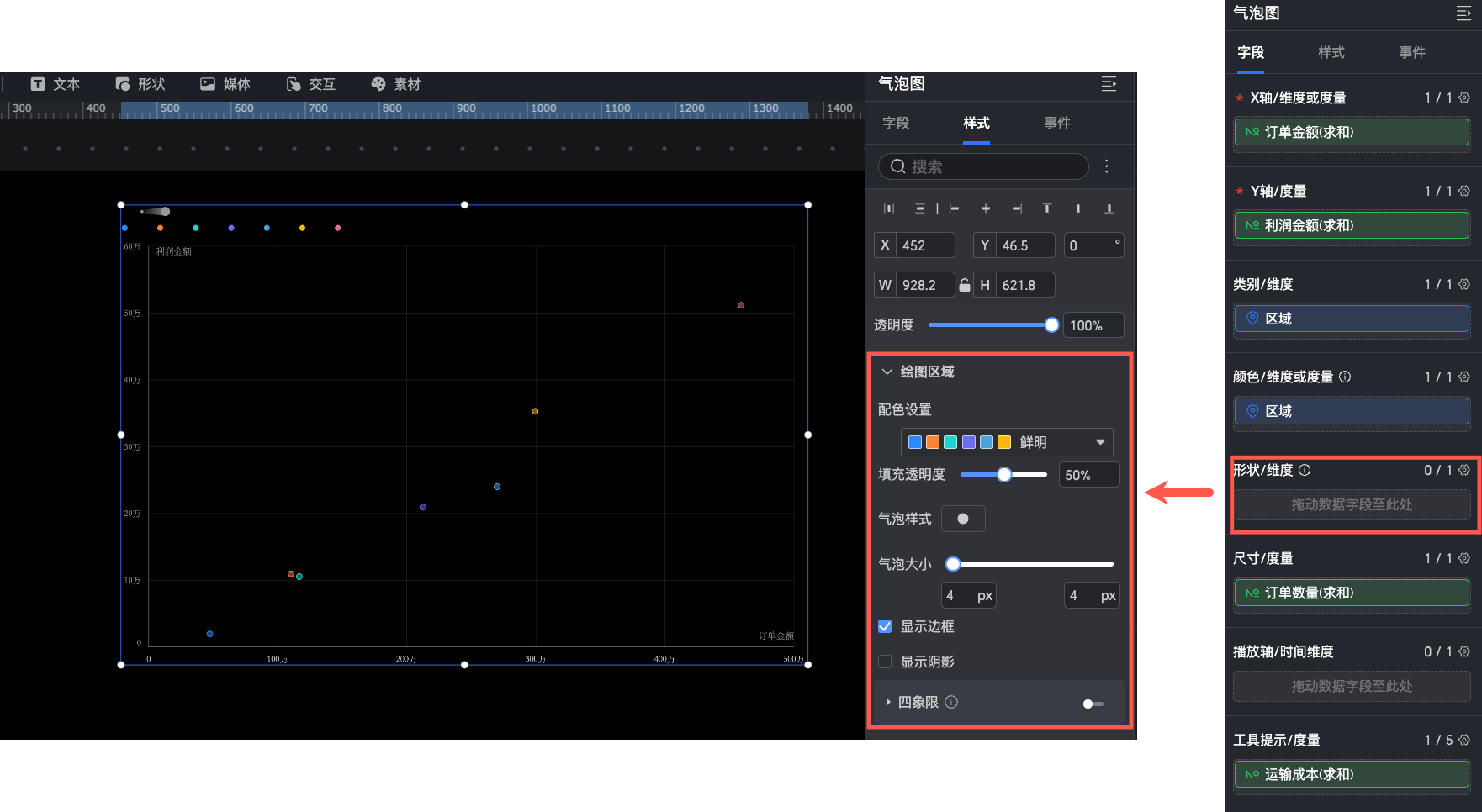

當形狀/維度地區中沒有配置欄位時：支援以下配置。

配置項	說明
配色設定	設定當前圖表中氣泡的整體配色，支援選擇不同的內建系統主題並自訂單個維度值的所屬顏色。當顏色/維度或度量地區配置度量欄位時，需要設定度量的資料對應區間及配色。
填充透明度	設定氣泡的透明度。
氣泡樣式	為圖表中所有氣泡設定圖形樣式，支援選擇系統內建表徵圖或上傳自訂圖片。當上傳自訂圖片時，您還可以在此設定圖片的形狀及顯示方式。
泡泡大小	設定氣泡的大小。
顯示邊框	設定是否顯示氣泡的邊框。
顯示陰影	設定是否顯示氣泡的陰影。
四象限	當X軸和Y軸欄位的取值均為度量欄位時，可以開啟四象限功能。

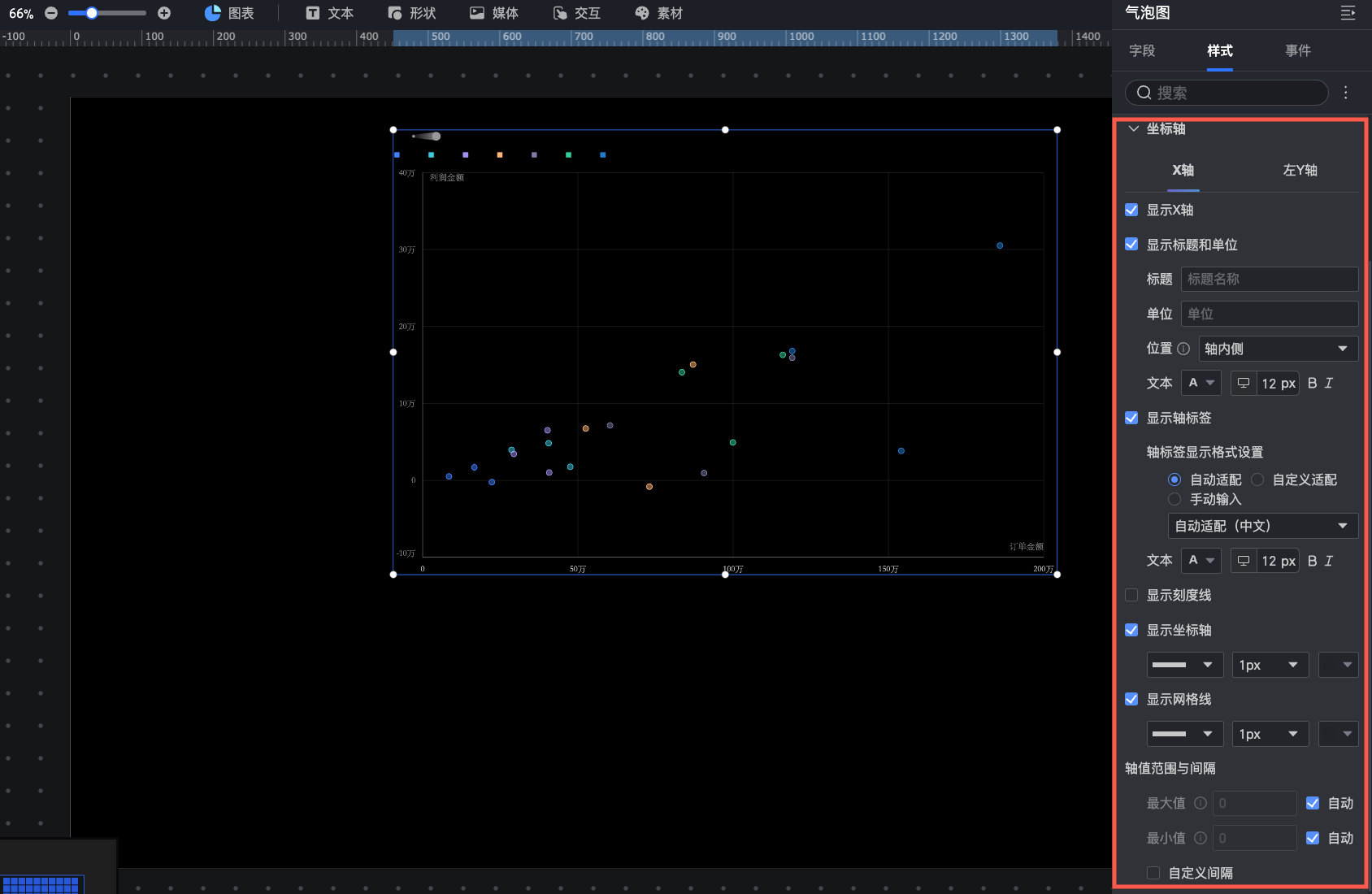

座標軸

您可以在座標軸地區，進行如下操作。

名稱	配置項	說明
X軸	顯示X軸	設定是否顯示X軸。
	顯示標題和單位	設定X座標軸上是否顯示軸標題和單位。
	顯示軸標籤	設定X軸上是否顯示標籤。
	軸標籤顯示格式設定	設定軸標籤顯示格式。支援自動適配、自訂格式和手動輸入。說明您也可以在資料頁面中，大量設定度量的顯示格式。請參見配置圖表欄位。
	顯示刻度標記	設定X座標軸上是否顯示刻度標記。
	顯示座標軸	設定是否顯示座標軸，包括線型、線寬和顏色。
	顯示網格線	設定X軸上是否顯示網格線，包括線型、線型、線寬和顏色。
	軸值範圍與間隔	設定X軸的軸值範圍（最大、最小值），以及各刻度間的間隔大小。最大值：設定X軸的最大值。預設為自動，您可以根據實際需求手動輸入，當輸入的數值小於度量欄位的最大值時，將無法生效。最小值：設定X軸的最小值，預設為自動。您可以根據實際需求手動輸入，當輸入的數值大於度量欄位的最小值時，將無法生效。自訂間隔：設定X軸上個各刻度間的間隔大小，支援按步長或按等分數量。按步長：自訂輸入X軸上相鄰兩個刻度之間的差值大小。按等分數量：將X軸根據等分數量劃分為若干個相等的部分。您可以自訂輸入具體的等分數量，系統將按照該數量自動均勻分布X軸上的刻度。
左Y軸	顯示左Y軸	設定是否顯示左Y軸。
	顯示標題和單位	支援設定軸標題和單位的位置，可以選擇軸外側和軸上方。
	顯示軸標籤	設定座標軸上是否顯示標籤。
	軸標籤顯示格式設定	設定軸標籤顯示格式。支援自動適配、自訂格式和手動輸入。說明您也可以在資料頁面中，大量設定度量的顯示格式。請參見配置圖表欄位。
	顯示刻度標記	設定左Y軸上是否顯示刻度標記。
	顯示座標軸	設定是否顯示座標軸，包括線型、線寬和顏色。
	顯示網格線	設定座標軸上是否顯示網格線，包括線型、線寬和顏色。
	軸值範圍與間隔	設定左Y軸的軸值範圍（最大、最小值），以及各刻度間的間隔大小。最大值：設定左Y軸的最大值。預設為自動，您可以根據實際需求手動輸入，當輸入的數值小於度量欄位的最大值時，將無法生效。最小值：設定左Y軸的最小值，預設為自動。您可以根據實際需求手動輸入，當輸入的數值大於度量欄位的最小值時，將無法生效。自訂間隔：設定左Y軸上個各刻度間的間隔大小，支援按步長或按等分數量。按步長：自訂輸入左Y軸上相鄰兩個刻度之間的差值大小。按等分數量：將左Y軸根據等分數量劃分為若干個相等的部分。您可以自訂輸入具體的等分數量，系統將按照該數量自動均勻分布左Y軸上的刻度。
